电控系统故障案例与故障分析方法(ppt)

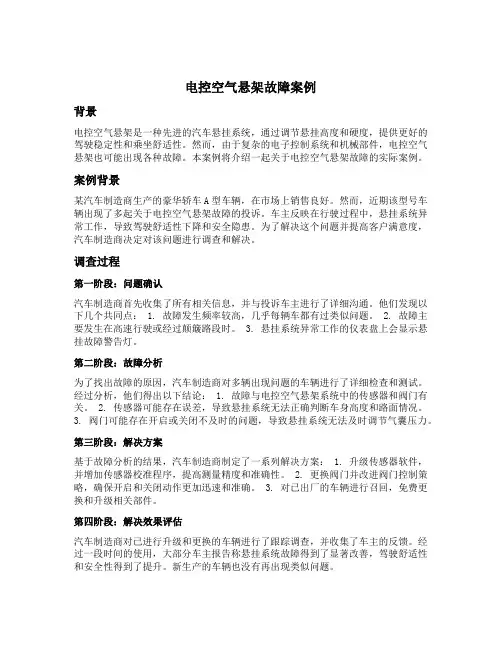

电控空气悬架故障案例背景电控空气悬架是一种先进的汽车悬挂系统，通过调节悬挂高度和硬度，提供更好的驾驶稳定性和乘坐舒适性。

然而，由于复杂的电子控制系统和机械部件，电控空气悬架也可能出现各种故障。

本案例将介绍一起关于电控空气悬架故障的实际案例。

案例背景某汽车制造商生产的豪华轿车A型车辆，在市场上销售良好。

然而，近期该型号车辆出现了多起关于电控空气悬架故障的投诉。

车主反映在行驶过程中，悬挂系统异常工作，导致驾驶舒适性下降和安全隐患。

为了解决这个问题并提高客户满意度，汽车制造商决定对该问题进行调查和解决。

调查过程第一阶段：问题确认汽车制造商首先收集了所有相关信息，并与投诉车主进行了详细沟通。

他们发现以下几个共同点： 1. 故障发生频率较高，几乎每辆车都有过类似问题。

2. 故障主要发生在高速行驶或经过颠簸路段时。

3. 悬挂系统异常工作的仪表盘上会显示悬挂故障警告灯。

第二阶段：故障分析为了找出故障的原因，汽车制造商对多辆出现问题的车辆进行了详细检查和测试。

经过分析，他们得出以下结论： 1. 故障与电控空气悬架系统中的传感器和阀门有关。

2. 传感器可能存在误差，导致悬挂系统无法正确判断车身高度和路面情况。

3. 阀门可能存在开启或关闭不及时的问题，导致悬挂系统无法及时调节气囊压力。

第三阶段：解决方案基于故障分析的结果，汽车制造商制定了一系列解决方案： 1. 升级传感器软件，并增加传感器校准程序，提高测量精度和准确性。

2. 更换阀门并改进阀门控制策略，确保开启和关闭动作更加迅速和准确。

3. 对已出厂的车辆进行召回，免费更换和升级相关部件。

第四阶段：解决效果评估汽车制造商对已进行升级和更换的车辆进行了跟踪调查，并收集了车主的反馈。

经过一段时间的使用，大部分车主报告称悬挂系统故障得到了显著改善，驾驶舒适性和安全性得到了提升。

新生产的车辆也没有再出现类似问题。

结果与启示通过以上案例分析，我们可以得出以下结论和启示： 1. 在面对产品质量问题时，及时调查和解决是至关重要的。

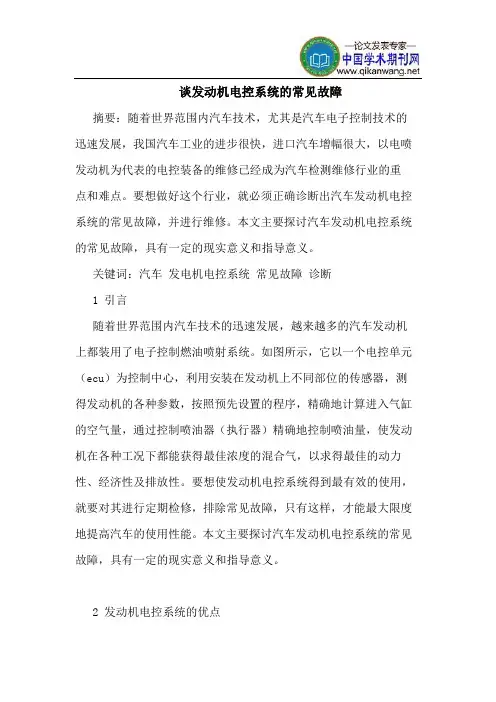

谈发动机电控系统的常见故障摘要：随着世界范围内汽车技术，尤其是汽车电子控制技术的迅速发展，我国汽车工业的进步很快，进口汽车增幅很大，以电喷发动机为代表的电控装备的维修已经成为汽车检测维修行业的重点和难点。

要想做好这个行业，就必须正确诊断出汽车发动机电控系统的常见故障，并进行维修。

本文主要探讨汽车发动机电控系统的常见故障，具有一定的现实意义和指导意义。

关键词：汽车发电机电控系统常见故障诊断1 引言随着世界范围内汽车技术的迅速发展，越来越多的汽车发动机上都装用了电子控制燃油喷射系统。

如图所示，它以一个电控单元（ecu）为控制中心，利用安装在发动机上不同部位的传感器，测得发动机的各种参数，按照预先设置的程序，精确地计算进入气缸的空气量，通过控制喷油器（执行器）精确地控制喷油量，使发动机在各种工况下都能获得最佳浓度的混合气，以求得最佳的动力性、经济性及排放性。

要想使发动机电控系统得到最有效的使用，就要对其进行定期检修，排除常见故障，只有这样，才能最大限度地提高汽车的使用性能。

本文主要探讨汽车发动机电控系统的常见故障，具有一定的现实意义和指导意义。

2 发动机电控系统的优点（1）采用发动机电控系统，可以提高发动机的充气效率，使各气缸混合气分配比较均匀，精确地控制各个气缸混合气与工况的匹配，还可以按气缸内的不同位置实现燃料的分层燃烧。

（2）采用发动机电控系统，可以降低排气污染，而且电子控制汽油喷射发动机的成本要比达到同样排污标准的化油器式发动机低得多。

（3）适合全车电子控制化的要求，例如采用电子控制点火、电子控制变速器、电子控制制动防抱死系统等。

（4）发动机故障易于判断，因为ecu可以监视各传感器和执行器的工作，使供油系和点火系的故障率大大降低。

综上所述，使用发动机电控系统具有不可比拟的重要作用，但是，汽车在运行过程中由于种种原因，仍然会出现种种问题，遭遇某些故障，这就需要及时排除，保证汽车的最佳性能。

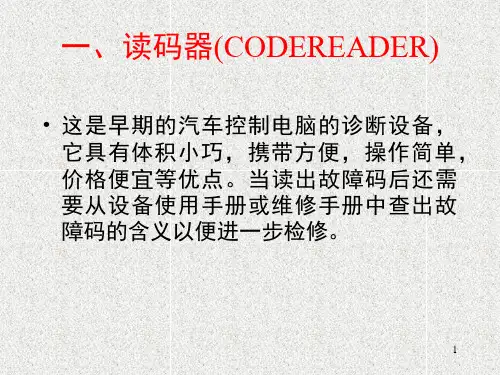

3 汽车发动机电控系统的常见故障与化油器式发动机相比，电控式发动机故障大为减少，可是一旦出现故障又很不容易排除，所以要加强平时的检修，及时排除常见故障。

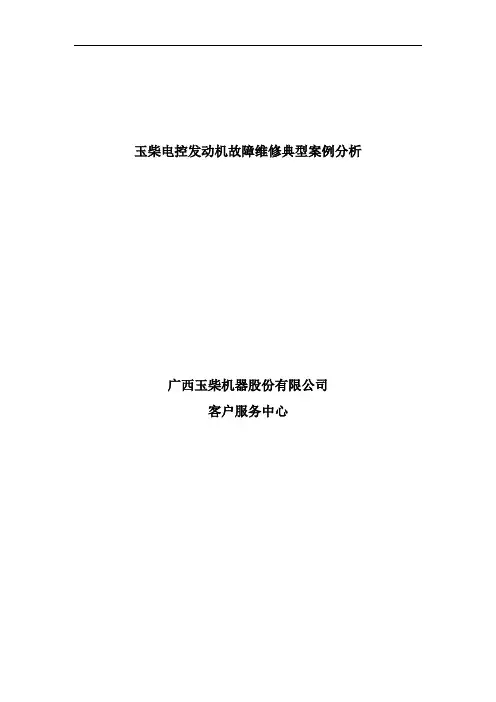

玉柴电控发动机故障维修典型案例分析广西玉柴机器股份有限公司客户服务中心前言玉柴电控发动机故障维修案例是玉柴电控服务工程师以及玉柴服务站在处理电控发动机故障中收集的一些具有典型性、代表性、全面性的故障，材料中详细记录我们处理故障的思维、检查方法、过程和结果。

为方便电控服务人员快速掌握电控服务方法和技巧，懂得电控故障的分析方式、方法，特整理本故障案例分析材料供电控服务人员参考学习。

案例材料由玉柴服务中心电控服务工程师提供，张廷、胡铁兵、周勇、罗朝发、牛计划负责整理排版，梁忠瑜、董萍、孟越负责审核校对工作。

由于编者水平有限，书中疏漏和不足之处，恳请指正。

广西玉柴股份有限公司客户服务中心20008年10月目录第一部分：Bosch共轨系统（一）发动机无法起动 (1)（二）发动机功率不足，转速限制 (12)（三）其它电控故障 (20)第二部分：DEPHI共轨系统（一）发动机无法起动 (30)（二）发动机功率不足，转速限制 (35)第一部分：Bosch共轨系统（一）发动机无法起动一、发动机不能起动理论原因分析对于Bosch共轨系统，引起发动机不能起动有以下几个方面：1、整车没有给发动机供电：对于电控发动机，发动机的整个工作过程都是由中央处理器ECU来控制的，要保证发动机能起动，其前提条件就是让ECU先工作起来，而ECU 工作的前提条件又是有正常的电源给其供电。

2、发动机不能迅速的建立油压：对于Bosch共轨系统，其喷油器是电控的，但喷油器的喷油开启压力也是有一定要求的，只有当油压达到200巴以上时，在ECU发出喷油指令信号时，才能打开喷油器进行喷油。

3、发动机相位不同步：Bosch共轨系统其喷油指令是由ECU发出的，但ECU只有当准确判断某一缸达到压缩上止点附近时，才给某一缸发出喷油指令，如果ECU判断不出来哪一缸达到了上止点，将不发出喷油指令，这时喷油器将不喷油，发动机也就起动不了，而对发动机相位的准确判断是依靠装在皮带轮上的曲轴位置传感器和装在凸轮轴信号盘上的来完成的4、发动机进入了停机保护状态：电控发动机具有故障自诊断和对不同级别故障进行自动保护的功能，当在起动时，如果ECU检测到有影起发动机的致命故障时，ECU的保护功能会限制发动机的起动，如温度（水温、进气温度）超高保护。

题目广本雅阁发动机电控系统故障的诊断与检修学生姓名摘要随着汽车电子技术的日趋发展和完善，汽车发动机电控技术已达到相当高的水平，这使得汽车维修行业及维修人员面临一次新的技术挑战。

发动机作为汽车的核心部件，对汽车的整体性能有着重要的影响。

本文对广本雅阁发动机电控系统的组成及工作原理进行了介绍与分析，并对发动机的诊断方法做出了总结。

对常见的故障诊断与排除进行了归纳，通过二个案例的详细分析总结出对发动机寻找故障的技巧和排除方法。

关键词：发动机；故障；排除目录1 前言 (1)2 广本雅阁发动机电控系统的概述 (2)2.1广本雅阁发动机电控系统的优点及工作原理 (3)2.2广本雅阁发动机电控燃油供给系统 (5)2.3燃油供给控制 (5)2.4广本雅阁发动机点火系统 (6)2.5广本雅阁发动机空气供给系统 (8)2.6广本雅阁F22B4发动机怠机怠速控制 (9)2.7VTEC系统结构原理 (10)3 广本雅阁发动机故障诊断方法及流程 (13)3.1发动机故障诊断方法 (13)3.2广本雅阁发动机怠速不稳的诊断流程 (14)3.3广本雅阁发动机无法启动的诊断流程 (16)4 广本雅阁发动机故障的案例 (18)4.1故障案例一广本雅阁2.2EXI型怠速不稳 (18)4.2故障案例二广本雅阁中高速加速不良 (19)结论 (21)致谢 (22)参考文献 (23)1 前言改革开放以来，汽车工业作为我国国民经济发展的支柱产业，进入了一个蓬勃发展的时期。

一方面经过引进技术、消化吸收国外的先进技术，另一方面探索以市场为导向发展生产的道路，得到了健康的成长。

汽车工业的发展已经走入了居民家庭。

现代汽车的技术水平不断提高，特别是电子技术的应用，使汽车的结构性能发生了根本性变化，新的结构原理和装置相续涌现，发动机电控系统故障的诊断与检修问题也接踵出现，对汽车的使用及维修人员提出了新的更高的要求。

经济的发展使汽车已经普及了，发动机的维修也越来越多，为了提高维修质量和效率，就应懂得发动机维修的基本方法和原理。

汽车电控系统的故障诊断分析报告一、问题描述本次故障诊断的车辆为一辆2024年生产的小型轿车，车辆所搭载的电控系统发生故障。

故障表现为车辆启动困难，行驶中出现抖动、失去动力等问题。

二、故障现象分析1.车辆启动困难：车辆熄火后再次启动需要多次尝试才能成功，且启动时车辆发动机转速异常，启动后车辆熄火的情况较为频繁；2.行驶中抖动：车辆行驶过程中出现明显的抖动，抖动程度与车速相关，加速时抖动加剧；3.失去动力：车辆行驶时突然失去动力，加速无效并出现明显的油门无反应情况。

三、故障分析1.车辆启动困难：根据故障现象分析，初步判断是由于燃油供给不正常导致的。

可能原因有：a)燃油泵故障：燃油泵在启动时不能正常供给燃油，造成启动困难。

b)燃油滤清器堵塞：燃油滤清器堵塞导致燃油供应不足，影响启动。

c)燃油喷嘴堵塞：燃油喷嘴堵塞造成喷油效果不佳，影响启动。

2.行驶中抖动：根据故障现象分析，初步判断是由于点火系统故障导致的。

可能原因有：a)火花塞故障：火花塞在点火时不能正常工作，造成抖动现象。

b)点火线路故障：点火线路存在断路或短路现象，导致点火不稳定，引起抖动。

c)点火控制模块故障：点火控制模块工作不正常，影响点火效果。

3.失去动力：根据故障现象分析，初步判断是由于燃油供应不足或点火系统故障导致的。

可能原因有：a)燃油泵故障：燃油泵在行驶过程中无法持续供应足够的燃油，导致失去动力。

b)燃油滤清器堵塞：燃油滤清器堵塞导致燃油供应不足，影响动力输出。

c)火花塞故障：火花塞在点火时不能正常工作，影响燃烧效果，造成动力损失。

四、故障处理与解决方案1.车辆启动困难：首先需检查燃油泵、燃油滤清器和燃油喷嘴是否存在故障，并及时进行更换修理。

若更换相关零部件后问题依旧存在，需进一步检查燃油供给系统的电气连接是否正常。

2.行驶中抖动：首先需检查火花塞、点火线路和点火控制模块是否存在故障，并及时进行更换修理。

若更换相关零部件后问题依旧存在，需进一步检查点火系统的电气连接是否正常。
