FTTH入户光缆施工

一、工程概况本工程为某别墅小区光纤入户FTTH（光纤到户）通信网络建设，旨在为用户提供高速、稳定的光纤网络服务。

本次工程覆盖区域共有522户别墅住宅，采用GPON 技术解决用户的语音及数据业务需求。

二、施工内容1. 主干光缆施工（1）由电信、联通、移动3家运营商负责将主干光缆敷设至某东二期车库2-1弱电机房。

（2）光缆敷设过程中，应遵循以下原则：① 光缆敷设应平直，尽量避免弯曲，光缆弯曲半径不小于光缆外径的20倍。

② 光缆敷设过程中，应避免与其他管道、电缆等交叉，如必须交叉，应保持一定距离。

③ 光缆敷设完成后，应对光缆进行固定，防止因外界因素导致光缆损坏。

2. 配线光缆施工（1）在东二期车库2-1弱电机房新增2台576芯ODF，由机房ODF呈星形状敷设光缆至各分线箱。

（2）具体分线箱位置如下：① 24芯光纤分配箱1：东一期9号住宅旁。

② 24芯光纤分配箱2：东一期30号住宅旁。

③ 24芯光纤分配箱3：东一期39号住宅旁。

④ 24芯光纤分配箱4：东一期74号住宅旁。

⑤ 24芯光纤分配箱5：东一期83号住宅旁。

⑥ 24芯光纤分配箱6：东一期116号住宅旁。

⑦ 24芯光纤分配箱7：东一期123号住宅旁。

⑧ 24芯光纤分配箱8：东一期156号住宅旁。

（3）配线光缆敷设过程中，应遵循以下原则：① 光缆敷设应平直，尽量避免弯曲，光缆弯曲半径不小于光缆外径的20倍。

② 光缆敷设过程中，应避免与其他管道、电缆等交叉，如必须交叉，应保持一定距离。

③ 光缆敷设完成后，应对光缆进行固定，防止因外界因素导致光缆损坏。

3. 光纤接续及测试（1）光纤接续采用热熔技术，确保接续质量。

（2）接续完成后，应对光纤进行测试，确保光纤性能满足设计要求。

（3）测试项目包括：① 光纤损耗测试：测试光纤在传输过程中的损耗，确保损耗在规定范围内。

② 光纤连接损耗测试：测试光纤连接处的损耗，确保连接损耗在规定范围内。

③ 光纤长度测试：测试光纤长度，确保长度满足设计要求。

1
施工标准

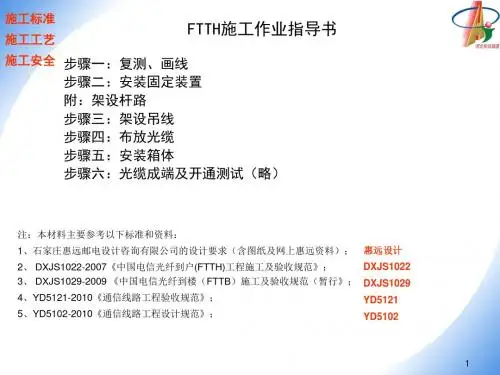

步骤一：复测、画线
YD5121
3. 0. 2 路由复测时，应核定光缆的路由走向、敷设位置，合理配盘，选定便于施工、维护、 安全可靠的光缆接头、人(手)孔位置。 3.0.7 核定"四防气防腐蚀、防白蚁、防强电、防雷)等地段的长度、措施及实施的可能性。 3.0.9 通信线路与其他建筑设施隔距应符合通信线路工程设计的有关规定。 1、路由走向，见具体图纸。 2、墙壁吊线的高度≥3米，跨路高度≥5米。 3、中间支撑的间距应为8-10米，终端固定物与第一只中间支撑的距离＜5米。 4、光缆与电力线平行净距≥0.2米，与其他线路平行净距≥0.15米。 5、箱体安装高度距地3米。 6、对于东西走向的胡同，箱体一般安装在吊线一侧的北墙上；对于南北走向的胡同， 箱体一般安装在吊线一侧的东墙或西墙上。
轻负荷情况，吊线和拉线可共用一个抱箍； 重负荷情况，吊线和拉线各用一个抱箍； 角杆情况下，吊线和拉线各用一个抱箍。 做终结时，吊线和拉线一般用一个抱箍
10
施工标准
YD5121
架设杆路—夹板法拉线上把的扎固
11
施工标准
YD5121 •
架设杆路—拉线中把夹固
7/2.2拉线中把夹板法：首节1块夹板、 间隔280、末节100 、全长600 7/2.6拉线中把夹板法：首节1块夹板、 间隔230、末节150 、全长600 7/3.0拉线中把夹板法：首节两块中隔30、间隔230、末节150 、全长600
图3—75
有眼拉攀装置
19
施工标准
YD5121
架设吊线—杆上吊线固定要求
5.8.6 吊线在电杆上的坡度变更大于杆距的20% 时，应加装 仰角辅助装置或俯角辅助装置，辅助吊线应与吊线一致 。 5.8.9 木杆角杆的角深＞5m时、水泥角杆的角深＞10m时， 应加装吊线辅助装置。 5.8.10 光(电)缆吊线在终端杆及角深大于15mC偏转角 >60°) 的角杆上，应做终结。（注：方法同墙壁）

2012年阜阳移动小区宽带FTTH接入单项工程（创汇佳苑、志强小区）施工组织设计方案施工单位编制人：施工单位审核人：施工单位批准人：伟达通信建设（集团）有限公司安徽分公司施工组织设计1.1编制依据1、中国移动通信集团安徽有限公司阜阳分公司2012年阜阳市宽带接入（FTTH）光缆线路工程管道工程招标文件2、《本地移动信线路工程验收规范》YD5138－2005；《长途通信光缆线路工程验收规范》YD5121－2005；《长途通信光缆塑料管道工程验收规范》YD5043-2005；《长途通信光缆线路工程设计规范》YD5102－2005；《本地通信线路工程设计规范》YD5137－2005。

3、中国移动通信集团安徽有限公司201201《宽带建设工程施工规范手册》1.2工程概况：1）：2012年阜阳市宽带接入（FTTH）光缆线路工程(补充设计具体小区内容)2）项目建设地点：阜阳市3）建设单位：监理单位：设计单位：施工单位：1.3工程工期：计划开工日期：2012年月日计划完工日期：2012年月日；计划工期天。

我单位承诺安计划工期完工，延期按建设单位合同约定采取相应的处罚措施。

1.4项目施工机构：施工单位负责人：手机号码：项目经理：手机号码：质量检验员：手机号码：安全员：手机号码：资料员：手机号码：施工队长：手机号码：施工队伍人数：（人）施工队长：手机号码：施工队伍人数：（人）1．5工程安全目标：本工程安全目标为：无严重的质量、人员、设备、车辆安全责任事故。

高处坠落事故（人员、机具）为零。

不发生触电伤亡事故。

不发生损坏建设单位设备的责任事故。

无严重交通安全责任事故。

具体管理方案或控制措施见施工组织设计第十一项。

1.6工程质量目标：严格质量责任人，实行班组自检、项目部预验、局级最终检验记录等三个层次严格把关，自检确保硬件安装每道工序全部合格。

单项工程一次验收合格率100%，施工质量优秀率达到85%。

施工组织设计方案中质量等标准未涉及到的技术要求一律遵照通信相关规范和移动标准、设计等规定执行。

FTTH工程施工FTTH（Fiber to the Home）工程施工是指将光纤网络铺设到家庭用户的过程，以提供高速互联网接入服务。

FTTH工程施工涉及到多个环节，包括前期准备、光纤铺设、设备安装、调试和验收等。

本文将详细介绍FTTH工程施工的各个环节。

一、前期准备前期准备是FTTH工程施工的基础阶段，主要包括以下几个方面：1. 设计规划：根据工程需求和现场情况，进行详细的工程设计规划，包括光纤线路的走向、设备的安装位置、管线的布局等。

2. 材料准备：根据设计方案，准备所需的材料，包括光纤、光缆、接头、设备等。

3. 人员组织：根据工程规模和需求，组织相应的施工人员和技术人员，进行培训和指导。

4. 施工现场准备：对施工现场进行清理和整理，确保施工环境的整洁和安全。

二、光纤铺设光纤铺设是FTTH工程施工的核心环节，主要包括以下几个方面：1. 光纤布线：按照设计规划，将光纤从机房引入到用户家庭，通常采用埋地或架空的方式进行布线。

2. 光纤接头制作：在布线过程中，需要对光纤进行接头制作，以确保光纤信号的传输质量。

3. 光纤接头保护：对光纤接头进行保护，避免接头受到损伤或污染，影响光纤通信效果。

三、设备安装设备安装是FTTH工程施工的重要环节，主要包括以下几个方面：1. 光缆终端盒安装：将光缆引入终端盒，并进行固定和连接，确保光缆终端盒的稳定和可靠。

2. 光缆分光器安装：将光缆分光器安装在合适的位置，进行光纤的分光和连接。

3. 用户端设备安装：在用户家庭内安装光猫等设备，连接用户设备，提供高速互联网接入服务。

四、调试和验收调试和验收是FTTH工程施工的最后阶段，主要包括以下几个方面：1. 设备调试：对安装的设备进行调试，确保设备的正常运行和性能指标符合要求。

2. 网络测试：对FTTH网络进行测试，包括网络速度、稳定性等指标的测试，确保用户能够获得良好的网络体验。

3. 验收合格：经过测试合格后，进行工程的验收，交付给用户使用。
