2020年人教版八年级物理上册第五章透镜及其应用单元检测卷及答案

《透镜及其应用》单元测试卷一．选择题（共10小题）1．下列情景中形成的像，属于实像的是（）A．亭台在湖面的倒影B．从放大镜中看到镜后正立、放大的数字C．小孔成的像D．“海市蜃楼”2．如图所示，下列现象中，成虚像的是（）A．②④B．①③C．①④D．③④3．下列现象中，所成的像是实像的是（）A．镜中花B．平静的水面上出现岸边景物的倒影C．放映幻灯时银幕上的画面D．放大镜观察书上的字4．关于像，下列说法中正确的是（）A．虚像都是由光的反射形成的，实像都是由光的折射形成的B．虚像总是放大的，实像有时放大有时缩小有时等大C．虚像，因用光屏接收不到，所以人眼也看不到D．实像，可以用光屏接收，也可用人眼直接看到5．下列关于虚像和实像的说法，正确的是（）A．实像是由实际光线进入人眼，虚像是人的幻觉B．实像能用光屏接收虚像不能C．实像都是缩小的，虚像都是放大的D．实像是光折成的，虚像光反射成的6．如图所示，把点燃的蜡烛放在A点时，可以在C点处的光屏上得到烛焰倒立缩小的实像。

现保持凸透镜的位置不变，把蜡烛放至C点，要在光屏上得到烛焰清晰的像，应把光屏放在图中的（）A．AB之间B．A点C．A点的左侧D．B点的右侧7．如下图的四个透镜中，哪个是凸透镜（）A．B．C．D．8．将一凸透镜正对太阳，其下方的纸上呈现一个并非最小的光斑时，测得光斑到凸透镜的距离为l，下列说法正确的是（）A．增大透镜与纸间的距离，光斑一定变大B．减小透镜与纸间的距离，光斑一定变大C．只增大透镜与纸间的距离，便能通过光斑大小的变化比较透镜的焦距与l的大小D．只减小透镜与纸间的距离，不能通过光斑大小的变化比较透镜的焦距与l的大小9．如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（）A．该光斑是由光的反射形成的B．该光斑一定在透镜的焦点上C．此类透镜可以制作近视镜片D．此类透镜对光有会聚作用10．下列光学元件中对光起发散作用的是（）A．凸透镜B．潜望镜C．凹透镜D．平面镜二．多选题（共5小题）11．如图中成实像的是（）A．a B．b C．c D．d12．关于实像和虚像，下列说法正确的是（）A．实像能在光屏上接收到，虚像不能在光屏上收到B．实像和虚像都能用眼睛观察到C．实像是实际光线汇聚而成的，虚像不是实际光线会聚而成的D．实像都倒立，虚像都是正立放大的13．以下是某同学总结出的关于实像和虚像的区别，正确的是（）A．虚像不可以用光屏承接B．光屏上承接到的像一定是实像C．实像可以用眼睛直接观察D．缩小的像一定是实像14．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视镜15．小星同学利用太阳光测量凸透镜的焦距，他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距（）A．可能小于L B．可能等于L C．可能大于L D．一定等于L三．填空题（共5小题）16．能被眼睛看见但不能在屏幕上呈现的像叫做；平面镜所成的像是物体发出的光线经平面镜后反射光线的相交而成，因此平面镜成的是。

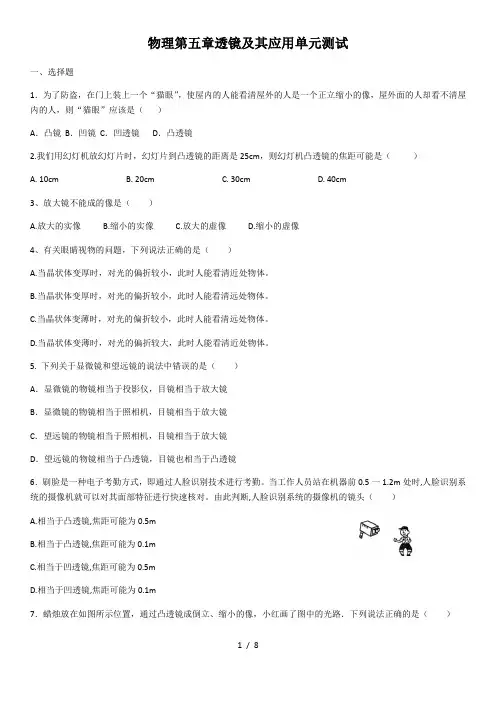

物理第五章透镜及其应用单元测试一、选择题1．为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是（）A．凸镜B．凹镜C．凹透镜D．凸透镜2.我们用幻灯机放幻灯片时，幻灯片到凸透镜的距离是25cm，则幻灯机凸透镜的焦距可能是（）A.10cmB.20cmC.30cmD.40cm3、放大镜不能成的像是（）A.放大的实像B.缩小的实像C.放大的虚像D.缩小的虚像4、有关眼睛视物的问题，下列说法正确的是（）A.当晶状体变厚时，对光的偏折较小，此时人能看清近处物体。

B.当晶状体变厚时，对光的偏折较小，此时人能看清远处物体。

C.当晶状体变薄时，对光的偏折较小，此时人能看清远处物体。

D.当晶状体变薄时，对光的偏折较大，此时人能看清近处物体。

5. 下列关于显微镜和望远镜的说法中错误的是（）A．显微镜的物镜相当于投影仪，目镜相当于放大镜B．显微镜的物镜相当于照相机，目镜相当于放大镜C．望远镜的物镜相当于照相机，目镜相当于放大镜D．望远镜的物镜相当于凸透镜，目镜也相当于凸透镜6．刷脸是一种电子考勤方式，即通过人脸识别技术进行考勤。

当工作人员站在机器前0.5一1.2m处时,人脸识别系统的摄像机就可以对其面部特征进行快速核对。

由此判断,人脸识别系统的摄像机的镜头（）A.相当于凸透镜,焦距可能为0.5mB.相当于凸透镜,焦距可能为0.1mC.相当于凹透镜,焦距可能为0.5mD.相当于凹透镜,焦距可能为0.1m7．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路．下列说法正确的是（）A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于10cm D．透镜的焦距大于20cm8.物体放在凸透镜前12厘米处，在透镜一侧的光屏上成一个倒立放大的像。

当物体距凸透镜8厘米，所成的像（）A 一定是倒立放大的实像B 可能是倒立缩小的实像C 可能是正立放大的虚像D 可能是正立等大的虚像9．两块凸透镜，一个直径比另一个大，在阳光下聚焦，分别点燃两根相同的火柴，哪一个凸透镜先点燃火柴（）A．焦距小的透镜B．直径大的凸透镜C．直径小的凸透镜D．焦距大的透镜10.关于生活中常见的和“影”字有关的物理现象，下列说法中正确的是（）A.太阳光下的“树影”是由于光的直线传播形成的B.岸边的人在水中所成的“倒影”是由于光的折射形成的C.“摄影”用的照相机是根据凹透镜成像的原理制成的D.放电影时，屏幕上的“影像”能被所有观众看到，是光在屏幕上发生了镜面反射11、点光源S放在焦距为8cm的凸透镜的焦点上时，在透镜另一侧离透镜16cm处的垂直于主轴的光屏看到一个圆形光斑，若使屏上光斑面积缩小，可采用的办法是（）A.光屏远离透镜一段距离B.光屏向透镜移近一段距离C.点光源远离透镜一段距离D.点光源向透镜移近一段距离12、小明在用显微镜观察上皮组织细胞时，通过调节，已使被观察物体处在视野的中央了，但像太小，观察不清楚，这时他应该（）A．使物镜远离物体，目镜位置不变B．使物镜靠近物体，目镜远离物镜一些C．使物镜远离物体，目镜靠近物镜一些D．使物镜位置不变，目镜靠近物镜一些13、图中的四幅图，分别表示远视眼成像情况和矫正做法的是（）A．②①B．③①C．②④D．③④14.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小（）A.凸透镜位于a点右侧B.蜡烛在b点时，像距大于二倍焦距C.凸透镜位于b点右侧D.蜡烛在a点时，物距大于二倍焦距15、粗细均匀的物体AB横放在焦点之外的凸透镜L的主轴上（如图），关于AB通过L所成的像，下列说法正确的是（）A.像在主轴上，且A端在左边，B端在右边B.像在主轴上，且B端在左边，A端在右边C.像的A端粗、B端细D.像的A、B端粗细相同二、填空题16．张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶扔在山上，这样做既污染了环境，同时还可能引起山林火灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个________透镜．晴天强太阳光照射它时，它对光线会产生________作用，可能会引起枯叶着火．因此我们在山中游玩时一定要注意保护环境．17．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．18.学习透镜知识时，秦老师与同学们发现照相机、投影仪与放大镜，在距离、成像等方面有差异，经过讨论，确立了探究课题【凸透镜所成像的虚实、大小、倒正跟________（选填“物体的大小”或“物距”）有什么关系】，小敏同学利用图示装置进行实验时，发现当物距大于二倍焦距时移动光屏能承接到一个倒立、_______的实像，与上面研究过的_______成像原理相同；若想让所成实像变大些，可将蜡烛适当_______（选填“靠近”或“远离”）透镜。

八年级物理上册《第五章透镜及其应用》单元测试题及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的透镜中，凹透镜是（）A．B．C．D．2．关于凸透镜，下列说法中正确的是（）A．凸透镜对光有会聚的作用B．凸透镜只有一个焦点C．凸透镜所成的像一定是缩小的D．凸透镜所成的像一定是正立的3．如图是探究凸透镜成像规律的实验，此时在光屏上能看到一个清晰的像。

利用这一成像原理可以制成（）A．照相机B．投影仪C．放大镜D．潜望镜4．如图所示，是生活中随处可见的透镜。

下列关于透镜的说法正确的是（）A．人脸经摄像头成倒立缩小的像B．电影影片经投影仪成正立等大的像C．通过照相机看远处的树是倒立放大的像D．透过鱼缸看见的鱼是正立缩小的像5．小明在探究凸透镜成像规律时，蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现了清晰的像。

下列说法正确的是（）A．光屏上成的是放大的实像B．该透镜的焦距是30.0cmC．若蜡烛、光屏不动，将透镜向左移动适当的距离，光屏上可以再一次成像D．若透镜不动，将蜡烛移到5.0cm刻度处，光屏需要适当左移才能再次在光屏上成清晰的像6．手机扫描二维码，相当于给二维码照了一张照片，如图是市民用手机扫描物品上的二维码，查看相关信息，下列说法中正确的是（）A．摄像头是一个凹透镜B．二维码位于摄像头的二倍焦距以外C．二维码位于摄像头的一倍焦距和二倍焦距之间D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品7．6月6日为全国爱眼日，预防近视从我做起。

如图是眼睛视物成像光路示意图，下列判断正确的是（）A．甲图为近视眼，应用凸透镜矫正B．甲图为近视眼，应用凹透镜矫正C．乙图为近视眼，应用凸透镜矫正D．乙图为远视眼，应用凹透镜矫正8．下列关于显微镜和望远镜的说法，正确的是（）A．图甲中，显微镜上的物镜和目镜都是凸透镜B．图乙中，望远镜上的物镜和目镜都是凹透镜C．图甲中，通过显微镜看到的是放大的实像D．图乙中，通过望远镜看到的是放大的实像二、多选题9．小黄在“探究凸透镜成像¨实时，将点燃的蜡烛放在距凸透镜18cm处，在透镜另一侧距透镜34cm 处的光屏上得到的像，则（）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足18cm＜f＜34cmD．该透镜的焦距f一定满足9cm＜f＜17cm10．如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法正确的是（）A．从图甲中可知该透镜的焦距为10.0cmB．如图乙所示，向左适当移动光屏可以得到放大的实像C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到放大的实像三、填空题11．富川县很多学校都安装了一款人脸识别门禁一体机，通过摄像镜头捕捉人脸信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行比对。

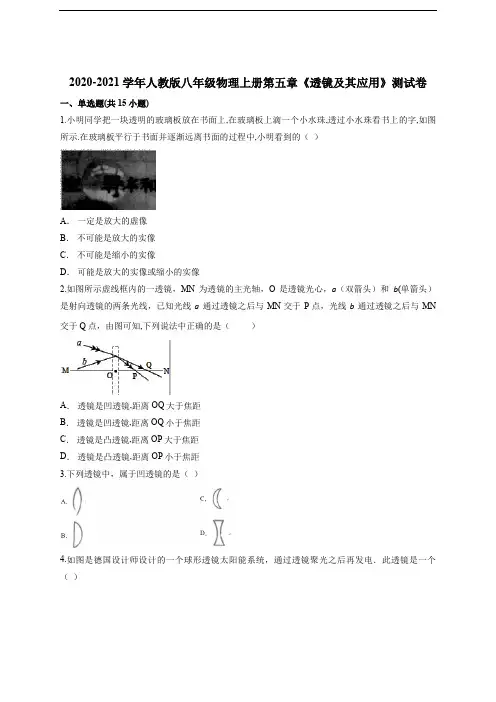

2020-2021学年人教版八年级物理上册第五章《透镜及其应用》测试卷一、单选题(共15小题)1.小明同学把一块透明的玻璃板放在书面上,在玻璃板上滴一个小水珠,透过小水珠看书上的字,如图所示.在玻璃板平行于书面并逐渐远离书面的过程中,小明看到的（）A．一定是放大的虚像B．不可能是放大的实像C．不可能是缩小的实像D．可能是放大的实像或缩小的实像2.如图所示虚线框内的一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b(单箭头）是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN 交于Q点，由图可知,下列说法中正确的是（）A．透镜是凹透镜,距离OQ大于焦距B．透镜是凹透镜,距离OQ小于焦距C．透镜是凸透镜,距离OP大于焦距D．透镜是凸透镜,距离OP小于焦距3.下列透镜中，属于凹透镜的是（）4.如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（）A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用5.放在凸透镜主轴上焦点F以内的点光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是（）A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主轴的光线起会聚作用C．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现D．通过凸透镜后的光线是发散的，此处凸透镜是对光线起发散作用6.小丽配戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是（）A．她的眼镜镜片是凹透镜B．透过眼镜看小丽的眼睛，看到她的眼睛是实像C．她的眼镜镜片是凸透镜D．透过眼镜看小丽的眼睛，看到她的眼睛变小了7.使用下列光学器材，使物体成正立、放大的虚像的是（）A．放大镜B．照相机C．幻灯机D．平面镜8.下列关于望远镜的说法不正确的是（）A．所有的望远镜都是由两个凸透镜做成的B．望远镜的物镜可以是凹面镜C．我们看到远去的汽车越来越小，是因为它对我们的眼睛所成视角在逐渐减小D．望远镜的物镜(凸透镜)成缩小的实像9.幻灯机的镜头相当于一个（）A．凹面镜B．凸透镜C．凹透镜D．凸面镜10.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（）A．将载玻片顺时针转动90°B．将载玻片逆时针转动90°C．将载玻片向左上角移动D．将载玻片向右下角移动11.物体AB通过凸透镜成像如下图所示，利用这一成像规律制造的光学仪器是（）A．照相机B．放大镜C．幻灯机D．潜望镜12.投影仪是教学中常用的设备.下面关于投影仪的叙述中不正确的是（）A．平面镜的作用是改变光的传播方向B．屏幕表面粗糙，有利于光发生漫反射C．物体在屏幕上所成的像是一个放大的实像D．若使屏幕上清晰的像变大，只需使镜头靠近平面镜13.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是（）A．像和像距逐渐变小B．像和像距逐渐变大C．像逐渐变小，像距逐渐变大D．像距逐渐变大，像距逐渐变小14.在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜．图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的是（）A．B．C．D．15.如图是远视眼成像的示意图，要使发光点S发出的光会聚在视网膜上成清晰的像S′，下面哪种方法能达到目的（）A．在眼睛前放一块合适的凸透镜B．在眼睛前放一块合适的凹透镜C．发光点的位置向右移D．发光点的位置向上移二、填空题(共3小题)16.小明为探究近视眼的成因，找来一个圆底烧瓶当着眼球的玻璃体，把里面装入牛奶和水的混合物（如图A）在烧瓶前放一凸透镜，用两激光灯当作物体发射出的光线，实验时：（1）小明把__________当作了眼睛中的晶状体.（2）烧瓶的后壁相当于___________________.（3）如果把两激光灯（如图B）射向凸透镜，调整光线线使会聚点刚好落在瓶后壁，此时若要验证近视眼成因，应保持光线不变，把B图中的凸透镜换成一个比它__________（厚或薄）的，此时会聚点会落在后壁的__________（左或右）边，实验中的会聚点相当于眼睛看到物体的像点.此时要验证校正方法，应在透镜前再放上一个__________透镜使全聚点又落到烧瓶后壁.17.常用体温计的刻度部分为三棱体，横截面如图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___________，使我们能看到水银柱放大后的 ___________像.18.如图所示LED电筒中的一个发光二极管，它的前端做成图中形状，其前端相当于一个______ ．它的作用是 ______ ．三、实验题(共3小题)19.小明想要探究凸透镜成像规律，实验装置如图所示．（1）现有甲、乙、丙三个凸透镜，它们的焦距分别为50cm、25cm、15cm，应选择______ 凸透镜．（选填“甲”、“乙”或“丙”）．（2）在实验过程中，将光具座放到水平桌面上，调整凸透镜的中心，蜡烛火焰的中心和光屏的中心应保持在 ______ ．（3）改变蜡烛位置，使其位于15cm刻度线外，再移动光屏，使蜡烛在光屏上成清晰、倒立、______的实像．（选填“放大”或“缩小”）20.小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动．在图1所示位置时，烛焰恰好在光屏上成清晰的像．（1）由图可知，凸透镜焦距范围正确的是 ______A．f＜13cm B.13cm＜f＜20cm C.20cm＜f＜40cm D．f＞40cm（2）若将蜡烛向右移动一小段距离，则应将光屏向______ （选填“左”或“右”）移动适当距离可再次在光屏上成清晰的像，此时像的大小比原来的像要 ______ 些．（3）若将蜡烛向左移动一小段距离，此时光屏上的像变模糊，在蜡烛和透镜之间放置一个合适的______ （选填“凸透镜”或“凹透镜”），光屏上的像又变清晰，______ （选填“近视眼”或“远视眼”）的矫正原理与此相同．（4）把烛焰位于凸透镜焦点以内，在透镜另一侧可以观察到放大的虚像．若将一不透明的光屏置于图中虚线处，如图2所示，则烛焰的像 ______A．会消失 B．亮度变暗 C．没有变化 D．成在光屏上．21.某小组同学在“研究凸透镜成像规律”的实验中，记下所用凸透镜的焦距，按正确的方法安装和调节好实验装置．他们在光具座上先固定焦距为f1的凸透镜，按表一中的物距u依次进行实验，每次都使光屏上烛焰的像最清晰，并将相应的像距v记录在表一中．然后他们换用焦距为f2的凸透镜，重复上述实验，并将数据记录在表二中．为了进一步探究物距u和像距v之间的关系，他们进行适量的运算，将结果分别记录在表一和表二的后四列中．（已知f1＜f2）（1）分析比较实验序号1、2与3（或4、5与6）数据中的物距u与像距v变化关系及相关条件，可得出的初步结论是： ______ ．（2）分析比较实验序号______ 数据中的物距u与像距v的关系及相关条件，可得出的初步结论是：不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大．（3）请进一步综合分析比较表一、表二中经运算后得到的数据及相关条件，并归纳得出结论．（a） ______ ；（b） ______ ．四、计算题(共1小题)22.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．答案解析1.【答案】D【解析】小水珠相当于凸透镜，此时u＜f，成正立、放大的虚像；玻璃板远离书面的过程中，当f ＜u＜2f时，成倒立、放大、实像，当u＞2f时，成倒立、缩小、实像.2.【答案】D【解析】由图中可知，a(双箭头)和b(单箭头)是射向透镜的两条光线．经透镜的作用后光线会聚，由此可判定此透镜为凸透镜；因为平行主光轴的光线经凸透镜会聚焦点，而a光线如果不发生折射，他将射向OP的外侧，又因为a不是平行主光轴的光线，所以经凸透镜折射后光线一定在焦点的左侧，所以此时OP小于焦距．用排除法可知，只有选项D是正确的.3.【答案】D【解析】根据透镜的结构特点：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜.ABC中间比边缘厚，是凸透镜，D中间比边缘薄的是凹透镜.4.【答案】A【解析】由题意可知，通过透镜聚光之后再发电，说明该透镜是一个凸透镜．5.【答案】C【解析】凸透镜对通过透镜的光线有会聚作用.凸透镜的会聚作用是指折射后的光线与原来比较，光线偏转向了主光轴，即为会聚．6.【答案】C【解析】远视眼看不清近处景物，是因为景物的像落在视网膜后方，所以要利用凸透镜的会聚作用，使像前移，重新落在视网膜上．故A不符合题意，C符合题意；透过眼镜看小丽的眼睛，由凸透镜成像规律可知当u＜f，成正立放大的虚像．看到她的眼睛变大了，故BD不符合题意．7.【答案】A【解析】A.放大镜是利用凸透镜在U＜f时，通过凸透镜能看到一个正立的、放大的虚像，故该选项符合题意；B.照相机是利用凸透镜在U＞2f时，在另一侧光屏上得到倒立、缩小的实像，故该选项不符合题意；C.幻灯机是利用凸透镜在2f＞U＞f时，在另一侧光屏上得到一个倒立、放大的实像，不符合题意；D.平面镜成正立、等大的虚像，故该选项不符合题意.8.【答案】A【解析】A、一般情况下，望远镜物镜由凸透镜组成，目镜由凸透镜或凹透镜两种类型．观察天体物理方面，一般采用反射式望远镜，采用凹面镜做物镜．故A错误．B、反射望远镜是用凹面反射镜作物镜的望远镜．故B正确．C、因为距离物体越近，视角越大，如果视角大，物体在视网膜上所成的像就大，眼睛所看到的物体就大．所以汽车远去，看起来变小．故C正确．D、望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像，相当于照相机的工作原理．故D正确．9.【答案】B【解析】幻灯机的镜头相当于一个凸透镜，当物距在二倍焦距和一倍焦距中间时，由凸透镜的成像规律可知，成倒立放大的实像.10.【答案】B【解析】载玻片在物镜的一倍焦距和二倍焦距之间，成倒立、放大的实像，倒立、放大的实像又在目镜的一倍焦距以内，成正立、放大的虚像，经过了两次放大．所以载玻片上的物体和看到的像是左右颠倒，上下颠倒的．要看到如图乙的像，载玻片上的物体如图丙放置，所以把甲逆时针转动90°．11.【答案】B【解析】照相机的成像是倒立、缩小的实像，幻灯机成像是倒立放大的实像，放大镜成像是正立放大的虚像，潜望镜是由平面镜组成，成像是正立等大的虚像.由图可知，此题中的成像情况符合放大镜的成像.ACD不符合要求，故选B.12.【答案】D【解析】A.投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用．故本选项说法正确；B.屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像．故本选项说法正确；C.投影仪成物体放大、倒立的实像，故本选项说法正确；D.若使屏幕上的像变大，应减小物距，所以应使镜头靠近投影片，故本选项说法不正确.13.【答案】A【解析】已知凸透镜的焦距是5cm，把一个物体从离凸透镜8cm处逐渐向20cm处的过程中，物距增大，像距逐渐变小，像也逐渐变小．14.【答案】C【解析】近视眼所成的像落在视网膜的前方，为了使像重新成在视网膜上，需要利用凹透镜的发散作用，将像后移，从而重新将像成在视网膜上，看清楚物体.15.【答案】A【解析】由图可知，物体经过晶状体成像在视网膜的后面，应是远视眼. 远视眼是因为眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，落在视网膜的后方造成的，所以需要利用凸透镜对光线的会聚作用，使像前移，重新落在视网膜上，应当佩戴凸透镜；或者根据凸透镜成像规律，将物体远离眼睛（物距增大），所成的像前移（像距减小），使所成的像接近与视网膜上，从而看清楚物体.所以选项A正确，B错误；发光点应当向左移，所以CD错误. 16.【答案】（1）凸透镜；（2）视网膜；（3）厚；左；凹【解析】模型中凸透镜相当于眼睛中的晶状体，烧瓶的后壁相当于视网膜；近视眼是由于晶状体太厚，对光线的会聚能力太强，使物体成像在视网膜的前方形成的，故要矫正近视眼需要一个对光线有发散作用的透镜即凹透镜；凸透镜越厚焦距越短，对光线的折射会聚能力越强.17.【答案】凸透镜；虚【解析】此题主要考查凸透镜成像规律及其应用.图中体温计的横截面，从圆弧形表面看去，此温度计相当于凸透镜，当物距小于焦距时，可以成放大、正立的虚像.18.【答案】凸透镜；会聚光线．【解析】光源放在凸透镜的焦点上，光源发出的光线经凸透镜折射后，会平行射出．如图．凸透镜对光线有会聚作用．19.【答案】（1）丙；（2）同一高度处；（3）缩小【解析】（1）当物距等于2f时，像距等于2f，此时像与物体之间的距离最小，为4f，4×50cm=200cm＞100cm，不能使用焦距为50cm的凸透镜；4×25cm=100cm，只能探究等大的情况，不能探究其他成实像的情况，不能使用焦距为25cm的凸透镜；4×15cm=60cm，所以可用此凸透镜进行探究；（2）在实验过程中，调整凸透镜的中心，蜡烛火焰的中心和光屏的中心应保持在同一高度处，这样像才能成在光屏的中央；（3）使蜡烛位于15cm刻度线外，此时u＞35cm，物距大于2f，所以成倒立缩小的实像.20.【答案】（1）A；（2）右；大；（3）凹透镜；近视眼；（4）C．【解析】（1）由图可知，蜡烛到凸透镜距离:u=50cm-10cm=40cm，光屏到凸透镜距离：v=63cm-50cm=13cm，u＞v，所以光屏上所成的像是倒立、缩小的实像，由凸透镜成像规律知，u＞2f，f＜v＜2f，即有：40cm＞2f，f＜13cm＜2f，解得：6.5cm＜f＜13cm，故选A；（2）若将蜡烛向右移动一小段距离，则物距减小，像距应变大，所以应将光屏向右移动适当距离可再次在光屏上成清晰的像，此时像的大小比原来的像要大一些；（3）若将蜡烛向左移动一小段距离，物距变大，像距应减小，若要成清晰像，光屏应向左移动．若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放置一个合适的凹透镜，光屏上的像又变清晰，近视眼的矫正原理与此相同；（4）因为虚像是光的反射延长线相交得到的，所以在虚线处放置光屏对成虚像不产生影响，所以烛焰的像不会发生变化．故选C．21.【答案】（1）物距越大，像距越小；（2）1、4或2、5或3、6；（3）物距与像距的倒数和为定值；焦距越大，物距与像距的倒数和越小．【解析】（1）分析比较实验序号1、2与3（或4、5与6）中的数据可得出物距u与像距v的初步关系是：物距增大，像距减小；（2）能够得出“不同的凸透镜，当它们成实像时，物距相同，像距随焦距的增大而增大”这个结论，应该保持物距相同，选用焦距不同的实验记录数据，所以应当通过比较实验序号1、4或2、5或3、6；（3）将表中最后两列相加发现：物距的倒数与像距倒数和为定值，且焦距越大，像距和物距的倒数和越小．22.【答案】解：由图可知，△ABO△△AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．。
