承重支架之满堂支架型钢支架计算[详细]

满堂支架计算1、荷载计算根据支架布置方案，采用满堂支架，对其刚度、强度、稳定性必须进行检算。

钢管的内径Ф41mm 外径Ф48mm 、壁厚3.5mm 。

截面积转动惯量回转半径 截面模量钢材弹性系数钢材容许应力，按照《钢管满堂支架预压技术规程》中关于旧钢管抗压强度设计值的规定需要乘以折减系数0.85，故验算时按照170MPa 的容许应力进行核算。

1、支架结构验算荷载计算与荷载的组合：A 、钢筋混凝土自重：W 砼= 0.4×26=10.4KN/m2(钢筋混凝土梁重量按26kN/m 3计算)B 、支架模板重① 模板重量：(竹胶板重量按24.99kN/m 3计算)②主次楞重量：主楞方木：(方木重量按8.33KN/m3计算)次楞钢管：C 、人员与机器重W =1KN/ m 2 (《JGJ166-2008 建筑施工碗扣式脚手架安全技术规X 》)D 、振捣砼时产生的荷载2/4.0015.099.24m kN h W p =⨯==模板模板ρ2/47.033.81.01.025.011.01.06.01m kN h W p =⨯⨯⨯+⨯⨯==）（方木方木ρ22222893.44)1.48.4(14.34/)(cm d D A =÷-⨯=-=π344078.5)8.432()]1.48.4(14.3[cm =⨯÷-⨯=D d D W 32/)(44-=πcmA J i 58.1)/(2/1==44444187.1264)1.48.4(14.364/)(cm d D J =÷-⨯=-=πMPa E 51005.2⨯=MPa f 205][=2/12.0105.33.01m kN kg W =⨯⨯=钢管W =2KN/ m 2 ( 《JGJ166-2008 建筑施工碗扣式脚手架安全技术规X 》) E 、倾倒混凝土时冲击产生的荷载W =3KN/ m 2 (采用汽车泵取值3.0KN/m 2)F 、风荷载按照《建筑施工碗扣式脚手架安全技术规X 》，风荷载W k =0.7u z u s W o其中u z 为风压高度变化系数，按照《建筑结构荷载规X 》取值为1；u s 为风荷载体型系数，按照《建筑结构荷载规X 》取值为0.8；W o 为基本风压，按照XX 市市郊离地高度5m 处50年一遇值为0.3 KN/m 2。

番禺11号公路跨线桥连续箱梁满堂支架计算一、计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)上海市工程建设规范《钢管扣件水平模板的支撑系统安全技术规程》(DG/TJ08-016-2004)二、支架设计方案番禺11号公路跨线桥，桥面全宽34.5m，分左右幅，半幅桥宽16.75m，箱梁与桥面同宽，共分为3联:（30m×4）+(35m×8)+(40m×2+25m)，第一联、第三联设计为现浇预应力连续箱梁，第二联设计为预制安装组合箱梁，第一联梁高1.7m，第二联梁高1.8m，第三联梁高2.0m。

第一联、第三联现浇箱梁设计为半幅单箱双室，箱梁底宽12m，连续箱梁现浇支架拟采用Ф48×3.5mm 扣件式钢管支架，支架高度为5～9m。

第三联 12～15号敦，在13、14号中墩两侧各2m 长度范围按照50×30cm 布置立杆，在两个中墩两侧各2m～7m 长度范围内按照60×30cm（纵向×横向）布置立杆，其余范围按照6 0×60cm 布置立杆。

12、15号墩是现浇梁端部，靠近墩的位置按13、14号中墩一侧的尺寸布置立杆。

水平横杆按照120cm 步距布置，中间纵横向每5m 在横断面设连续剪刀撑，两侧面及端面分别设置剪刀撑，每4.5m 高设置一道水平剪刀撑。

竖向调节钢管扣件全部采用3 个扣件扣住。

为了保证扣件的受力满足设计及规范要求，均需在方木下添加一根纵向钢管。

具体详见“番禺11号公路跨线桥现浇箱梁支架布置示意图”。

三、支架力学验算(一）、最不利荷载位置计算综合考虑该跨连续梁的结构形式，在中墩的位置最重，按箱梁底宽计算，该断面面积为12×2.0=24㎡,该位置长度为2.0 m。

对该位置进行支架检算：1、支架布置以50×30cm 布置考虑,钢筋砼重量以26KN/m3 计每延米重量为：24×1×26=624（KN）则单位面积承重为：q1=624KN/（12×1）=52 （KN/㎡）由于钢管布置为50cm×30cm，则单根承载力为：52 KN/㎡×0.5×0.3=7.8（KN/根）2、底模及内模构造荷载取q2=5KN/ ㎡3、扣件式钢管支架自重(按9m 高度计算)a、立杆自重（采用Ф48×3.5mm 钢管单位重量为3.84kg/m）q31=0.0384KN/m×9m=0.313 （KN/根）b、可调托座q32=0.045KN/m×1 个=0.045 （KN/根）c、横杆自重q33=0.0384KN/m×8×0.8=0.246（KN/根）d、扣件自重直角扣件: q34=0.0132KN/m×（8×2+3）个=0.251 （KN/根）对接扣件: q35=0.0184KN/m×1 个=0.0184 （KN/根）所以扣件式钢管支架自重: q3= q31+ q32+ q33+ q34+ q35=0.313+0.045+0.246+0.251+0.184=1.039 （KN/根）4、施工活荷载(参照规范4.2.2 表中结构脚手架施工均布活荷载标准值，以3KN/ ㎡计，基于安全考虑，取5KN/ ㎡)q4=5KN/ ㎡5、单根钢管设计轴向力荷载组合：施工恒载:NGK=(q1+ q2)×0.5×0.3+ q3=( 52+5)×0.5×0.3+1.039=9.589 （KN/根）活荷载: NQK= q4×0.5×0.3=5×0.5×0.3=0.75 （KN/根）轴向力：N=1.2 NGK+1.4NQK=1.2×9.589+1.4×0.75=12.557 （KN/根）6、钢管支架的稳定性检算单根钢管截面面积（由于是旧管，按壁厚3mm计，另外乘以0.75折减系数）：A=423.9×0. 75=318mm2；回转半径：i=1.58cm由于λ=l0/i=(h+2a)/i=(120+2×40)/1.58=127查得φ=0.412N/(φ×A)= 12557 /(0.412×318)=95.84 MPa≤164Mpa(其中，Q235 钢管容许应力为205Mpa×80％=164 Mpa，80%为旧管疲劳折减系数) 根据以上计算可知，钢管立杆的稳定性符合要求，安全系数164/95.84=1.7，其中未计算剪刀撑重量。

满堂支架设计计算（一）（0#台—1#墩）出京线目录一、设计依据 (1)二、地基容许承载力 (1)三、箱梁砼自重荷载分布 (1)四、模板、支架、枕木等自重及施工荷载 (2)五、支架受力计算1、立杆稳定计算 (5)2、立杆扣件式钢管强度计算 (6)3、纵横向水平钢管承载力 (6)4、地基承载力的检算 (6)5、底模、分配梁计算 (7)6、预拱度计算 (12)一、设计依据1.《京承高速公路—陡子峪大桥工程施工图》2.《公路钢筋砼及预应力砼桥涵设计规范》JTJ023-853.《公路桥涵施工技术规范》JTJ041-20004.《扣件式钢管脚手架安全技术规范》JGJ130-20015.《公路桥涵钢结构及木结构设计规范》JTJ025-866.《简明施工计算手册》二、地基容许承载力根据本桥实际施工地质柱状图，地表覆盖层主要以亚粘素填土为主，地基承载力较好。

为了保证地基承载力不小于12t/㎡，需要进行地基处理。

地基表皮层进行土层换填，换填如下：开挖标高见图纸，底层填0.5m中砂，经过三次浇水、分层碾压（平板震动器）夯实,地基面应平整，夯实后铺设5cm石子，继续压实，并进行承载力检测。

整平地基时应注意做好排水设施系统，防止雨水浸泡地基，导致地基承载力下降、基础发生沉降。

钢管支架和模板铺设好后，按120％设计荷载进行预压，避免不均匀沉降。

三、箱梁砼自重荷载分布根据设计图纸，箱梁单重为819t。

墩顶实心段砼由设于墩顶的底模直接传递给墩身，此部分不予检算。

对于空心段箱梁，根据《0#台-1#墩出京线30米跨箱梁满堂支架施工总体布置图》，综合考虑箱梁横截面面积和钢管支架立杆纵向间距，空心段箱梁腹板等厚段下方，纵桥向间距最大的立杆受力最不利。

根据立杆纵桥向布置，受力最不利立杆纵向间距取为d=（0.9+1.2）/2=1.05m。

本计算书主要检算该范围箱梁和支架受力。

钢管支架立杆纵向间距为30cm、60cm、90cm、120cm四种形式，横向间距为120cm+3×60cm+3×90cm+60cm+3×90cm+3×60cm+120cm。

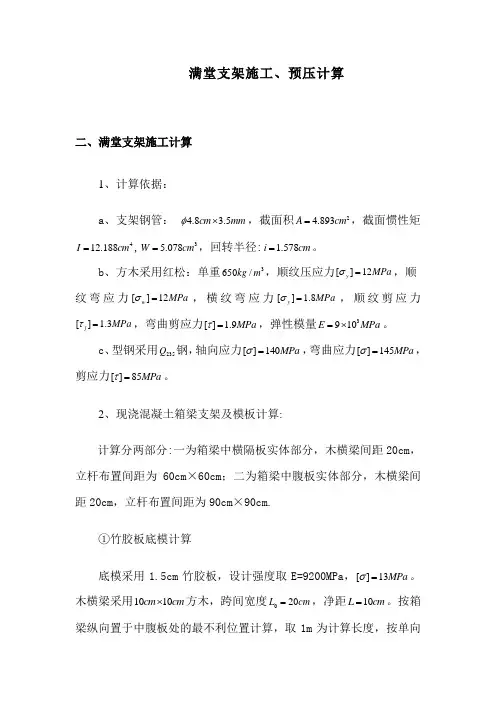

满堂支架施工、预压计算二、满堂支架施工计算1、计算依据：a 、支架钢管： 4.8 3.5cm mm φ⨯，截面积24.893A cm =，截面惯性矩 412.188I cm =,35.078W cm =，回转半径: 1.578i cm =。

b 、方木采用红松：单重3650/kg m ，顺纹压应力[]12y MPa σ=，顺 纹弯应力[]12w MPa σ=，横纹弯应力[] 1.8y MPa σ=，顺纹剪应力[] 1.3j MPa τ=，弯曲剪应力[] 1.9MPa τ=，弹性模量3910E MPa =⨯。

c 、型钢采用235Q 钢，轴向应力[]140MPa σ=，弯曲应力[]145MPa σ=， 剪应力[]85MPa τ=。

2、现浇混凝土箱梁支架及模板计算:计算分两部分:一为箱梁中横隔板实体部分，木横梁间距20cm ，立杆布置间距为60cm ×60cm ；二为箱梁中腹板实体部分，木横梁间距20cm ，立杆布置间距为90cm ×90cm.①竹胶板底模计算底模采用1.5cm 竹胶板，设计强度取E=9200MPa ，[]13MPa σ=。

木横梁采用1010cm cm ⨯方木，跨间宽度020L cm =，净距10L cm =。

按箱梁纵向置于中腹板处的最不利位置计算，取1m 为计算长度，按单向板计算：底模板 q1=97.5N/m2×1m=0.0975KN/m砼重 q2=26N/m3×1.5m×1m=39KN/m砼重1.2倍冲击系数：q2=39N/m×1.2=46.8KN/m振捣砼 q3=2kpa×1m=2KN/m施工人群 q4=1.5kpa×1m=1.5KN/m总计荷载∑q= q1+ q2+ q3++ q4=50.3975 KN/m强度: ql2/10=［σ］×bh2/6h=√（ql2×6/（10×［σ］×b））=0.004823m=4.823mm刚度: ql4/128EI= l/400I=bh3/12h=3√（ql3×400×12/（E×128×l））=5.88mm在箱梁实体段位置，横梁间距10cm，1.5cm厚竹胶板可满足,按照横梁间距20cm, 竹胶板在其余部位也可满足要求。

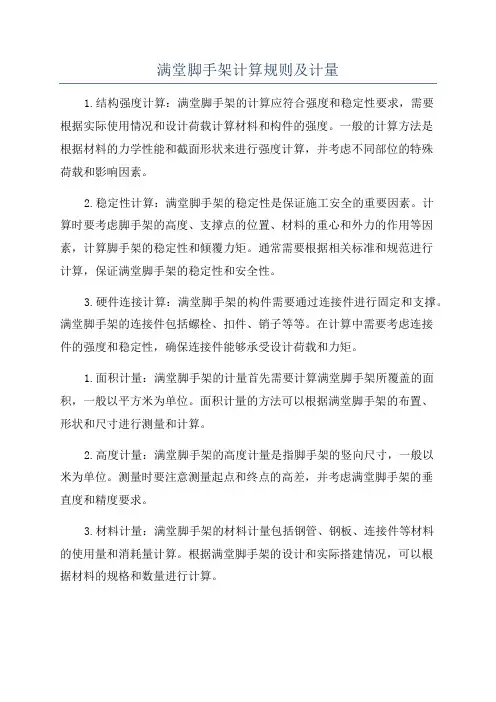

满堂脚手架计算规则及计量1.结构强度计算：满堂脚手架的计算应符合强度和稳定性要求，需要根据实际使用情况和设计荷载计算材料和构件的强度。

一般的计算方法是根据材料的力学性能和截面形状来进行强度计算，并考虑不同部位的特殊荷载和影响因素。

2.稳定性计算：满堂脚手架的稳定性是保证施工安全的重要因素。

计算时要考虑脚手架的高度、支撑点的位置、材料的重心和外力的作用等因素，计算脚手架的稳定性和倾覆力矩。

通常需要根据相关标准和规范进行计算，保证满堂脚手架的稳定性和安全性。

3.硬件连接计算：满堂脚手架的构件需要通过连接件进行固定和支撑。

满堂脚手架的连接件包括螺栓、扣件、销子等等。

在计算中需要考虑连接件的强度和稳定性，确保连接件能够承受设计荷载和力矩。

1.面积计量：满堂脚手架的计量首先需要计算满堂脚手架所覆盖的面积，一般以平方米为单位。

面积计量的方法可以根据满堂脚手架的布置、形状和尺寸进行测量和计算。

2.高度计量：满堂脚手架的高度计量是指脚手架的竖向尺寸，一般以米为单位。

测量时要注意测量起点和终点的高差，并考虑满堂脚手架的垂直度和精度要求。

3.材料计量：满堂脚手架的材料计量包括钢管、钢板、连接件等材料的使用量和消耗量计算。

根据满堂脚手架的设计和实际搭建情况，可以根据材料的规格和数量进行计算。

4.工时计量：满堂脚手架的搭建和拆除需要一定的时间和人力资源，这些需要进行工时计量。

根据施工进度和人员安排，可以确定满堂脚手架的工时和人力计算。

总之，满堂脚手架的计算规则和计量是确保脚手架设计和施工质量合格的重要环节。

准确计算和测量满堂脚手架的强度、稳定性、面积、高度、材料和工时等因素，可以保证施工过程中的安全和效率。

在实际施工中，需严格按照相关规范和标准进行计算和计量，以确保满堂脚手架的质量和安全性。

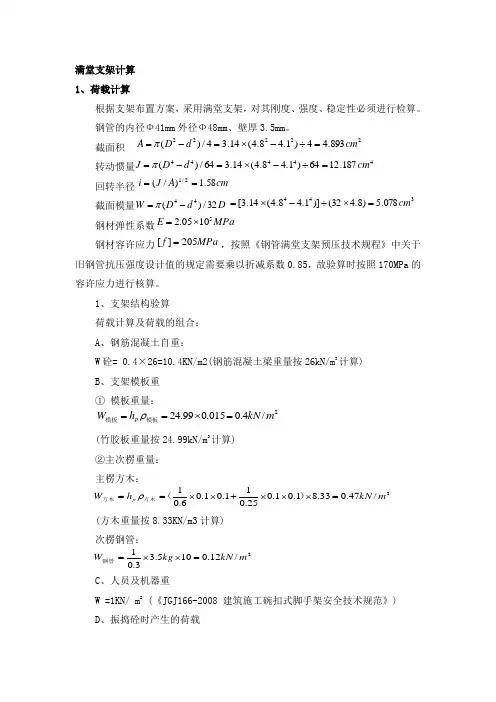

满堂支架计算1、荷载计算根据支架布置方案，采用满堂支架，对其刚度、强度、稳定性必须进行检算。

钢管的内径Ф41mm 外径Ф48mm 、壁厚3.5mm 。

截面积转动惯量回转半径 截面模量钢材弹性系数钢材容许应力，按照《钢管满堂支架预压技术规程》中关于旧钢管抗压强度设计值的规定需要乘以折减系数0.85，故验算时按照170MPa 的容许应力进行核算。

1、支架结构验算荷载计算及荷载的组合：A 、钢筋混凝土自重：W 砼= 0.4×26=10.4KN/m2(钢筋混凝土梁重量按26kN/m 3计算)B 、支架模板重① 模板重量：(竹胶板重量按24.99kN/m 3计算)②主次楞重量：主楞方木：(方木重量按8.33KN/m3计算)次楞钢管：C 、人员及机器重W =1KN/ m 2 (《JGJ166-2008 建筑施工碗扣式脚手架安全技术规范》)D 、振捣砼时产生的荷载2/4.0015.099.24m kN h W p =⨯==模板模板ρ2/47.033.81.01.025.011.01.06.01m kN h W p =⨯⨯⨯+⨯⨯==）（方木方木ρ22222893.44)1.48.4(14.34/)(cm d D A =÷-⨯=-=π344078.5)8.432()]1.48.4(14.3[cm =⨯÷-⨯=D d D W 32/)(44-=πcmA J i 58.1)/(2/1==44444187.1264)1.48.4(14.364/)(cm d D J =÷-⨯=-=πMPa E 51005.2⨯=MPa f 205][=2/12.0105.33.01m kN kg W =⨯⨯=钢管W =2KN/ m 2 ( 《JGJ166-2008 建筑施工碗扣式脚手架安全技术规范》) E 、倾倒混凝土时冲击产生的荷载W =3KN/ m 2 (采用汽车泵取值3.0KN/m 2)F 、风荷载按照《建筑施工碗扣式脚手架安全技术规范》，风荷载W k =0.7u z u s W o 其中u z 为风压高度变化系数，按照《建筑结构荷载规范》取值为1；u s 为风荷载体型系数，按照《建筑结构荷载规范》取值为0.8；W o 为基本风压，按照贵阳市市郊离地高度5m 处50年一遇值为0.3 KN/m 2。

一、横杆和钢管架受力计算1、标准截面处受力计算（90c m ×60cm 间距处）1）荷载箱梁自重：q=ρgh=2.6×10×0.5＝13.0KN/㎡(钢筋砼密度按ρ=2.6*103kg/m 3，g=10N/KG,h 为砼厚度)施工荷载和风载：10KN/㎡总荷载：Q=13.0+10=23.0KN/㎡2）顺向条木受力计算（10cm ×10cm ）大横杆间距为90cm ，顺向条木间距为30cm ，故单根单跨顺向条木受力23.0×0.3＝6.9KN/m按最不利因素计算即顺向条木（10cm ×10cm ）以简支计算最大弯矩为：m KN ql M ⋅==69.0812max 弯曲强度：Mpa Mpa bh M W M 1114.41.069.06max 632max <=⨯===σ（落叶松木容许弯应力） 最大挠度：mm EI ql f 8.01.0)12/1(1090003849.0109.65384546434max=⨯⨯⨯⨯⨯⨯⨯==<900/400＝2.2mm3）横向10cm*10cm 条木计算横向条木以5跨连续计算，即每根条木至少长3.0米，小横杆间距0.6m 。

横向条木受到集中荷载为：P=0.6×23.0×0.3＝4.14KN/m最大弯矩为：弯曲强度： Mpa Mpa W M 1126.41.071.063max <=⨯==σ 最大挠度：mm EI Pl f 1.01.0)12/1(1090001006.01014.4764.1100764.146433max =⨯⨯⨯⨯⨯⨯⨯=⨯=<600/400=1.54) 支架受力模板自重：0.43KN /㎡支架顶承受重力为：23.0KN/㎡+0.43KN/㎡=23.43KN/㎡N1＝0.9×0.6×23.43＝12.65KN支架高度以7米计算：则支架自重：P=7×0.0384+6×0.9×0.0384=0.48KN支架最大荷载为N=12.65+0.48=13.13立杆长细比7678.151200==λ，查表得φ＝0.676 [N]=KN N A 1.7171071215489676.0][==⨯⨯=σφ>N 查表得外径48mm 壁厚3.5mm 钢管在步距120mm 时，容许荷载[N]=33.1KN>N 。

附件支架、模板结构验算一、工程概况DKxxxx+xxxx xxxx桥主要用于跨越xxxx路，为8m宽水泥路，设计采用1-16m刚构跨越道路。

桥长12.2m。

本桥顶板采用支架法现浇施工。

二、计算依据1.工程设计图纸及地质资料2.《铁路混凝土梁支架法现浇施工技术规程》（TB10110-2011）3.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）4.《路桥施工计算手册》(2001).人民交通出版社5. 《钢结构设计规范》（GB50017-2003）6. 其他有关的现行国家及地方强制性规范和标准三、支架材料要求根据施工技术条件，采用满堂碗扣式支架。

钢管规格为φ48×3.5mm（根据进场材料实际壁厚进行验算）。

钢管的端部切口必须平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。

扣件按现行国家标准《钢管支架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。

扣件使用前进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。

支架材料及施工必须满足《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的规定。

所有钢材均为A3钢，所有木材均为红松，根据《路桥施工计算手册》P176-P177规定，A3钢材容许应力分别为：抗拉、抗压轴向力[σ]=140MPa、弯曲应力[σw]=145MPa、剪应力[τ]=85MPa、E＝2.1×105MPa。

红松顺纹容许弯应力[σw]=12MPa、E＝0.9×104MPa。

四、支架布置和验算(一)支架布置采用钢管支架，横、顺桥向间距均为0.6m。

支架搭设联系横杆步距为0.9m，支架搭设宽度为14.4m宽。

每根立杆下端为道路混凝土路面，厚200mm，用以扩散支架底托应力。

立杆顶端安装可调式Ｕ形支托，先在支托内安装顺桥向方木（10cm×10cm），长7m，间距为0.6m，再按设计间距和标高安装横桥向方木（10cm×10cm），长14m，间距为0.3m，其上安装底模板。

满堂脚手架设计计算方法钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。

搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。

采用的钢管类型为Φ48×3.5。

横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2，脚手架用途:支撑混凝土自重及上部荷载。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1.作用横向水平杆线荷载(1)作用横向杆线荷载标准值q k=(3.00+0.30)×1.20/3=1.32kN/m(2)作用横向杆线荷载设计值q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m横向杆计算荷载简图2.抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.mσ = M max/W = 0.307×106/5080.00=60.49N/mm2横向杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度为V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm横向杆的最大挠度小于1200.0/150与10mm,满足要求!三、纵向杆的计算:纵向杆钢管截面力学参数为截面抵抗矩 W = 5.08cm3；截面惯性矩 I = 12.19cm4；纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

满堂脚手架设计计算方法（新）钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）、《钢结构设计规范》（GB50017—2003）、《冷弯薄壁型钢结构技术规范》(GB50018—2002）、《建筑地基基础设计规范》(GB 50007—2002)、《建筑结构荷载规范》(2006年版）(GB 50009—2001）等编制。

一、参数信息:1.脚手架参数计算的脚手架为满堂脚手架，横杆与立杆采用双扣件方式连接，搭设高度为18.0米，立杆采用单立管.搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1。

20米，立杆的步距h= 1。

50米.采用的钢管类型为Φ48×3。

5。

横向杆在上,搭接在纵向杆上的横向杆根数为每跨2根2.荷载参数施工均布荷载为3。

0kN/m2，脚手板自重标准值0.30kN/m2，同时施工1层，脚手板共铺设2层。

脚手架用途:混凝土、砌筑结构脚手架。

满堂脚手架平面示意图二、横向杆的计算:横向杆钢管截面力学参数为截面抵抗矩 W = 5。

08cm3;截面惯性矩 I = 12。

19cm4;横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。

按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。

考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。

1。

作用横向水平杆线荷载（1)作用横向杆线荷载标准值q k=(3。

00+0。

30）×1。

20/3=1。

32kN/m(2)作用横向杆线荷载设计值q=（1。

4×3.00+1。

2×0。

30)×1.20/3=1。

82kN/m横向杆计算荷载简图2。

抗弯强度计算最大弯矩为M max= 0.117ql b2= 0.117×1。

82×1。

202=0。

307kN。

mσ = M max/W = 0。

307×106/5080。

00=60.49N/mm2横向杆的计算强度小于205。

满堂脚手架计算方法一、了解工程要求和承重要求在进行满堂脚手架计算之前，首先需要了解工程的具体要求，例如工程高度、横跨宽度、承重要求等。

这些信息将直接影响到脚手架的搭建方案和材料选择。

二、计算脚手架的材料需求1.立杆数量：立杆是搭建脚手架的主要支撑材料，数量的计算需要考虑到工程高度和横跨宽度。

一般来说，每4米高度和每1米宽度需要设置一根立杆。

2.水平杆数量：水平杆是连接立杆的横向支撑材料，数量的计算需要根据立杆的数量进行。

每根立杆上通常需要设置两根水平杆，以保持整个脚手架的稳定。

3.斜杆数量：斜杆是用于提高脚手架结构的稳定性和牢固性，数量的计算需要根据脚手架的高度和宽度进行。

一般来说，每4米高度和每4米宽度需要设置一根斜杆。

4.脚手架板数量：脚手架板是提供工作平台的材料，数量的计算需要根据横跨宽度进行。

一般来说，每1米宽度需要设置两块脚手架板。

此外，还需要根据工程要求选择适当的脚手架板材质和尺寸。

5.钢管数量：钢管是搭建脚手架的主要材料之一，数量的计算需要根据立杆、水平杆和斜杆的长度进行。

需要注意的是，脚手架的钢管要求必须符合国家和地方的相关安全规范。

三、计算脚手架的结构稳定性1.计算脚手架的重心和重力中心，确保整个脚手架的稳定性。

要注意平衡设计，避免重心偏离过大。

2.根据地基的承载力和脚手架的承重要求，计算脚手架各个支撑点的压力分布，确保脚手架在安全范围内承载工作负荷。

3.根据脚手架的高度和横向跨度，计算脚手架的抗倾覆能力和抗侧倾能力，确保脚手架在不同工况下的稳定性。

四、结构连接的计算1.计算脚手架各部件的连接方式和位置。

脚手架的连接部件包括各种铰接件、卡扣和螺栓连接等，需要根据结构稳定性的要求进行计算和选择。

2.根据脚手架的结构和连接方式，选用适当的连接材料和方法，确保连接的牢固性和可靠性。

以上是满堂脚手架计算方法的详细介绍。

在进行满堂脚手架计算时，需要综合考虑工程要求、承重要求、结构稳定性和连接方式等因素，确保脚手架的安全性和稳定性。

满堂支撑架计算5.4 满堂支撑架计算5.4.1 满堂支撑架顶部施工层荷载应通过可调托撑传递给立杆。

5.4.2 满堂支撑架根据剪刀撑的设置不同分为普通型构造与加强型构造，其构造设置应符合本规范第6.9.3条的规定，两种类型满堂支撑架立杆的计算长度应符合本规范第5.4.6条的规定。

5.4.3 立杆的稳定性应按本规范式(5.2.6-1)、式(5.2.6-2)计算。

由风荷载设计值产生的立杆段弯矩M w，可按本规范式(5.2.9)计算。

5.4.4 计算立杆段的轴向力设计值N，应按下列公式计算：式中：∑N Gk——永久荷载对立杆产生的轴向力标准值总和(kN)；∑N Qk——可变荷载对立杆产生的轴向力标准值总和(kN)。

5.4.5 立杆稳定性计算部位的确定应符合下列规定：1 当满堂支撑架采用相同的步距、立杆纵距、立杆横距时，应计算底层与顶层立杆段；2 应符合本规范第5.3.3条第2款、第3款的规定。

5.4.6 满堂支撑架立杆的计算长度应按下式计算，取整体稳定计算结果最不利值：式中：k——满堂支撑架立杆计算长度附加系数，应按表5.4.6采用；h——步距；a——立杆伸出顶层水平杆中心线至支撑点的长度；应不大于0.5m，当0.2m＜a＜0.5m时，承载力可按线性插入值；μ1、μ2——考虑满堂支撑架整体稳定因素的单杆计算长度系数，普通型构造应按本规范附录C表C-2、表C-4采用；加强型构造应按本规范附录C表C-3、表C-5采用。

表5.4.6 满堂支撑架立杆计算长度附加系数注：当验算立杆允许长细比时，取k＝1。

5.4.7 当满堂支撑架小于4跨时，宜设置连墙件将架体与建筑结构刚性连接。

当架体未设置连墙件与建筑结构刚性连接，立杆计算长度系数μ按本规范附录C表C-2～表C-5采用时，应符合下列规定：1 支撑架高度不应超过一个建筑楼层高度，且不应超过5.2m；2 架体上永久荷载与可变荷载(不含风荷载)总和标准值不应大于7.5kN／m2；3 架体上永久荷载与可变荷载(不含风荷载)总和的均布线荷载标准值不应大于7kN／m。
