LED点阵显示与C语言编程

  • 格式：doc
  • 大小：214.00 KB
  • 文档页数：7

LED点阵显示与C语言编程（基础篇）点阵的接法有共阴和共阳两种（共阳指的是对每一行LED来讲是共阳）。

由于51单片机驱动能力有限，亮度不够，所以一般需要三极管驱动，下图为一个8X8点阵原理图，仅仅是仿真，如果需要接实物的话，加上三极管才足够亮。

显示的方法有两种：1、逐列扫描方式。

如下图所示，P1口输出列码决定哪一列能亮（相当于位码），P2口输出行码（列数据）决定列上哪些LED亮（相当于段码），能亮的列从左向右扫描完8列（相当于位码循环移位8次）即显示出一帧完整的图像。

2、逐行扫描方式，与逐列扫描调换，即P2口输出位码，P1口输出段码，扫描完8行显示出一帧图像。

图1以逐行扫描为例，从图2可以很明了的知道点阵的显示原理了（红色表示高电平，绿色表示低电平），当把扫描速度加快，人的视觉停留，看见的就是一幅图或一个字了，如图3所示。

图2 图3一、行扫描静态显示，用51单片机实现图3静态显示的程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code TAB[]={0x81,0xFD,0xFD,0xC1,0xBF,0xBF,0xBD,0xC3};uchar i,t;delay(uchar t){while (t--){;}}void main(void){while(1){P2=0x01; /*P2口为行，只有第一行可以亮*/for(i=0;i<8;i++){P1=TAB[i]; /*列为0,则二极管导通，发光*/delay(100); /*到此为止就已经显示了第一行要显示的所有的灯*/P2=P2<<1|P2>>7;}}}二、行扫描翻页显示字码取模方式为逐行第一次从字码数组中取出第1～8个数据置于列上，行扫描顺序为1～8行，显示一帧，第二次取第9～16个数据，行扫描顺序仍为1～8行，显示第二帧，第三次取第17～24个数据，……实现图4显示效果的程序如下：/*8X8行扫描，翻页显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code TAB[]={0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, //空屏0xFD,0xFD,0xFD,0xFD,0xFD,0xFD,0xC1,0xFF, // L0xE3,0xDD,0xDD,0xDD,0xDD,0xDD,0xE3,0xFF, //O 0xDD,0xDD,0xDD,0xDD,0xDD,0xEB,0xF7,0xFF, // V0xC1,0xFD,0xFD,0xC1,0xFD,0xFD,0xC1,0xFF, / /E0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, //空屏};uchar i,t;delay(uchar t){while (t--){;}} /*仅仅只是一个延时*/void main(void){ uchar N,T;while(1){for(N=0;N<6;N++) //循环扫描一遍6帧for(T=0;T<100;T++) //速度 /*几个字符，每次显示的时间*/{P2=0x01;for(i=0;i<8;i++){P1=TAB[i+8*N];delay(100);P2=P2<<1|P2>>7;}}}}图4 图5 图6三、行扫描上下移动显示。

如果是逐行取字模时，第一次从字码数组中取出第1～8个数据置于列上，行扫描顺序为1～8行，显示一帧，第二次取第2～9个数据，行扫描顺序仍为1～8行，显示第二帧，……如此便是向上移动。

如果将上述的行扫描顺序改为8～1行，就是向下移动，但显示的图像是倒立的了，为了使得它不倒立，详细请看程序。

另外取模方式不同，就有不同的编程方式。

显示图5上移效果的程序如下：/*8X8行扫描，上移显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code TAB[]={0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, //空屏0xFD,0xFD,0xFD,0xFD,0xFD,0xFD,0xC1,0xFF, // L0xE3,0xDD,0xDD,0xDD,0xDD,0xDD,0xE3,0xFF, // O0xDD,0xDD,0xDD,0xDD,0xDD,0xEB,0xF7,0xFF, // V0xC1,0xFD,0xFD,0xC1,0xFD,0xFD,0xC1,0xFF, // E0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, / /空屏};uchar i,t;delay(uchar t){while (t--){;}}{ uchar N,T;while(1){for(N=0;N<40;N++) //循环扫描一遍40帧 5*8=40for(T=0;T<60;T++) //移动速度{P2=0x01;for(i=0;i<8;i++){P1=TAB[i+N];delay(100);P2=P2<<1|P2>>7; /*N=0,i从0~8，全部都是清屏，N=1 ，i从0~8，前7个I,还是清屏幕，最后一个i，把L的第一位显示在最后一行上面。

N=2，i从0~8，前6个还是清屏幕，最后2个I,依次显示L的第一行和第二行，这样就实现了向上移动的效果。

N=8，就显示了整个屏幕上显示一个完整的L*/}}}}显示图6下移效果的程序如下：/*8X8行扫描，下移显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code TAB[]={0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, //空屏0xFD,0xFD,0xFD,0xFD,0xFD,0xFD,0xC1,0xFF, // L0xE3,0xDD,0xDD,0xDD,0xDD,0xDD,0xE3,0xFF, // O0xDD,0xDD,0xDD,0xDD,0xDD,0xEB,0xF7,0xFF, // V0xC1,0xFD,0xFD,0xC1,0xFD,0xFD,0xC1,0xFF, // E0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF, / /空屏};uchar idata Buffer[48]={0}; //缓存显示单元uchar i,t;delay(uchar t){while (t--){;}}{uchar N,T,m,n;for(m=0;m<6;m++)for(n=0;n<8;n++)Buffer[8*m+n]=TAB[7-n+m*8]; //将TAB数组中的数据重新排列，TAB里面有48个数据///使得下移字母顺序不变while(1){for(N=0;N<40;N++) //循环扫描一遍6帧for(T=0;T<70;T++) //速度{P2=0x80;for(i=0;i<8;i++){P1=Buffer[i+N];delay(100);P2=P2>>1|P2<<7; //扫描起始行为第一行 /*显示的结果可：P2=0X80，只显示第一行，在下面的8次小循环中，第一行一次显示了L从上到下的移动的每次第一行要显示的单元，当P2=0X40，由于前面一行始终比当前一行早，所以总的显示L在向下移动*// }}}}四、行扫描左右移动显示。

如果将扫描方式改为列扫描，那么左右移动的程序就容易写了，但当点阵比较巨大并且硬件已经定下时，改变扫描方式不是好方法，甚至不可能实现。

这里是以行扫描为例（逐行取字模），第一次取字码数组中的第1～8个数据到点阵列输入端，行码扫描1～8行。

第二次将第一次的 1～8个数据都循环左（右）移一位，并且将第9个数据的最高位移到第二次数据的最低处，再输入到列端口，行扫描1～8行。

即每次扫描都要把前一次扫描的列码左移一位。

图7 图8图7为左移效果，程序如下：/*8X8行扫描，左移显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code TAB[]={0xFF,0xF7,0xFB,0x81,0xFB,0xF7,0xFF,0xFF};uchar i,t,j=0;delay(uchar t){while (t--){;}}void main(void){ uchar T,Y,Q;while(1){for(Q=0;Q<8;Q++)for(T=0;T<100;T++) //速度{P2=0x01;for(i=0;i<8;i++){Y=TAB[i+1]*256+TAB[i];Y=Y<<(7-Q)|Y>>Q; /*保证第9个数据的最高位移到第二次数据的最低处，再输入到列端口*/P1=Y%256; /*P1=TAB[i]*/delay(60);P2=P2<<1|P2>>7;}}}}。

合集下载

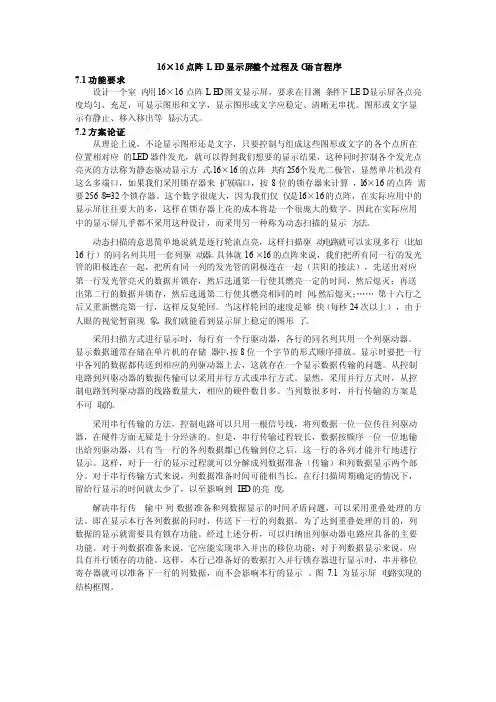

16×16点阵LED显示屏整个过程及C语言程序
