输出三角波+锯齿波+方波+正弦波

  • 格式：doc
  • 大小：1.35 MB
  • 文档页数：8

一、目的与要求1．进一步掌握并行接口芯片8255A和微机接口的连接及其编程方法；2．进一步熟悉DAC0832数模转换器的特性和接口方法，掌握D/A 输出程序的设计和调试方法；3．掌握汇编语言程序设计方法；4．掌握接口芯片的应用，提高综合运用所学知识解决实际问题的基本方法；5．提高硬软件调试的方法。

二、实验容或题目（1）8255A相关部分实验原理与8255A相关部分如图11.4所示，PC口8位仅使用PC0,PC1两位接2个开关K1、K2，PB口8位接2个发光二极管（L1、L2），从PC口读入2位开关量送PB口显示。

拨动K1、K2，PB口上接的2个发光二极管L1、L2对应显示K1、K2的状态。

此外，随着PC0、PC1输入的四种开关状态（00、01、10、11）的改变，实时改变：1.2个发光二极管（L1、L2）的显示；2.8个LED数码管的显示（显示要求：0832――0x）x为0、1、2、3中的1个数；3.DAC0832的输出波形。

具体要求：00－输出方波；01－输出锯齿波；10－输出三角波；11－输出正弦波。

（2）DAC0832相关部分实验原理如图11.5所示，由于DAC0832有数据锁存器、选片、读、写控制信号线，故可与8088CPU 总线直接接口。

图中是只有一路模拟量输出，且为单极型电压输出。

DAC0832工作于单缓冲方式，它的ILE接+5V，CS#和XFER#相接后作为0832芯片的片选0832CS。

这样，对DAC0832执行一次写操作就把一个数据直接写入DAC寄存器、模拟量输出随之而变化。

（3）实验线路连接图11.4 图11.51.8255A芯片PC0、PC1插孔依次接K1、K2；2.8255A芯片PB0、PB1插孔依次接L1、L2；4.将0832片选信号0832CS插孔和译码输出070H~07FH插孔相连。

三、实验步骤与源程序1.按图11.4、11.5连好线路（共6根线）；2.使用示波器，检测DAC0832的电压输出；3.使用DVCC86H调试软件，选择新建源文件或者在某个源文件基础上修改；4.完成源文件输入后，选择编译－>编译连接传送；定位程序起始地址选择默认的1000H；5.编译错误，修改源程序；6.调试程序，拨动K1、K2，观察L1、L2显示、数码管显示、示波器波形；7.纪录各种波形的周期、幅值。

8.源程序：CODE S EGMENTASSUME CS:CODEDAPORT EQU 0070H ;DAC0832端口CONTPORT EQU 00DFH ;8279控制口DATAPORT EQU 00DEH ;8279数据口IOCONPT EQU 0063H ;8255A的控制口IOCPT EQU 0062H ;8255A的PC口(输入)IOBPT EQU 0061H ;8255A的PB口(输出)DATA EQU 0500H ;显示RAM偏移地址，8位段码存放在CS:[500H]~CS:[507H]JUMP EQU 0600H ;判断转移偏移量VAL EQU 0604H ;数据量START: JMP DACONTORLSIN DB 0, 2, 4, 7, 9, 11, 13, 16, 18, 20 ;0-9DB 22,24,27,29,31,33,35,37,39,42 ;10-19DB 44,46,48,50,52,54,56,58,60,62 ;20-29DB 64,66,68,69,71,73,75,77,78,80 ;30-39DB 82,84,85,87,89,90,92,93,95,96 ;40-49DB 98,99,100,102,103,104,106,107,108,109 ;50-59DB 110,112,113,114,115,116,116,117,118,119 ;60-69DB 120,121,121,122,123,123,124,124,125,125 ;70-79DB 126,126,126,127,127,127,127,127,127,127,127,127 ; 80-89+90 DACONTORL: CALL FORMATCALL LEDDISPCALL INITLOOPk:MOV DX,IOCPT ；读PC口值IN AL,DXAND AL,03HMOV DS:[0600H],ALMOV DX,IOBPT ；送PB口输出OUT DX,ALMOV DX,DAPORT ；0832MOV AL, DS:[0600H]CMP AL,0JE L0CMP AL,1JE L1CMP AL,2JE L2CMP AL,3 ; SIN处理＝3JE L3JMP LOOPkL0: ;方波处理MOV BYTE PTR DS:[0500H],3FHCALL LEDDISP ；调用显示子程序CALL SQUARE;方波处理JMP LOOPkL1: ;锯齿波处理MOV BYTE PTR DS:[0500H],06HCALL LEDDISP ；调用显示子程序CALL hackle ;锯齿波处理JMP LOOPkL2: ;三角波处理MOV BYTE PTR DS:[0500H],5BHCALL LEDDISP ；调用显示子程序CALL trigonal;三角波处理JMP LOOPkL3: ;正弦函数处理MOV BYTE PTR DS:[0500H],4FHCALL LEDDISP ；调用显示子程序CALL sinusoid;正弦函数处理JMP LOOPkERROR: MOV BYTE PTR DS:[VAL],0JMP SQUARE1SQUARE: ;方波处理MOV AL,DS:[VAL]CMP AL,0JNE CHECKJMP SQUARE1CHECK: CMP AL,0FFHJNE ERRORSQUARE1: MOV CX, DS:[0602H] ;取度数CMP CX, 180JAE SQUARE2 ;SQUARE0 MOV AL,DS:[VAL]INC CXMOV DS:[0602H],CXRETSQUARE2: MOV WORD PTR DS:[0602H],0 MOV AL,DS:[VAL]NOT ALMOV DS:[VAL],ALREThackle: ;锯齿波处理MOV AL,DS:[VAL]OUT DX,ALINC ALMOV DS:[VAL],ALRETtrigonal: ;三角波处理MOV CX,DS:[0602H] ;取度数0-255*2CMP CX,256JAE trigonal1;0-255 +++ MOV AL,DS:[VAL]OUT DX,ALINC ALMOV DS:[VAL],ALINC CXMOV DS:[0602H],CXRETtrigonal1: CMP CX,512JAE trigonal2;255-512 ---MOV AL,DS:[VAL]DEC ALOUT DX,ALMOV DS:[VAL],ALINC CXMOV DS:[0602H],CXRETtrigonal2: MOV BYTE PTR DS:[VAL],0 MOV WORD PTR DS:[0602H],0RETsinusoid: ;正弦函数处理MOV CX,DS:[0602H] ;取度数CMP CX,90JA quadrant2;quadrant1MOV SI,DIMOV AL,[SI]ADD AL,127OUT DX,ALINC CXMOV DS:[0602H],CXRETquadrant2:MOV CX,DS:[0602H] ;取度数CMP CX,180JA quadrant3MOV SI,DI;quadrant2ADD SI,180SUB SI,CXMOV AL,[SI]ADD AL,127OUT DX,ALINC CXMOV DS:[0602H],CXRETquadrant3:MOV CX,DS:[0602H] ;取度数CMP CX,270JA quadrant4MOV SI,DI;quadrant3ADD SI,CXSUB SI,180MOV BL,[SI]MOV AL,127SUB AL,BLOUT DX,ALINC CXMOV DS:[0602H],CXRETquadrant4:MOV CX,DS:[0602H] ;取度数CMP CX,360JAE quadrant5MOV SI,DI;quadrant3 ADD SI,360SUB SI,CXMOV BL,[SI]MOV AL,127INC CXMOV DS:[0602H],CXRETquadrant5:MOV WORD PTR DS:[0602H],0RET;------INIT----------------;功能：;入口参数：;出口参数：INIT:MOV AL,89HMOV DX,IOCONPTOUT DX,ALMOV BYTE PTR DS:[JUMP],3 ;SINMOV BYTE PTR DS:[VAL],0MOV W ORD PTR DS:[0602H],0MOV SI,OFFSET SINADD SI,1000HMOV DI,SIMOV DX,DAPORTRET;-----------DELAY----------------;功能：软件延时;入口参数：;出口参数：DELE:PUSH CXMOV CX,02HDACON2:LOOP DACON2POP CXRET;-----LEDDISP-----------------------;功能：将DS:[0500H]开始的8个显示段码送8279显示;入口参数：无;出口参数：无;说明：程序中BX用于计数（0～7）,向8279控制口写90H控制字的含义为：8279显示RAM 自动+1LEDDISP:PUSH DXPUSH AXPUSH BX ;现场保护MOV AL,90H; 8279 显示RAM地址自动增１MOV BX,0LED1: CMP BX,7JA LED2MOV AL,DS:[BX+DATA]MOV DX,DATAPORTOUT DX,ALINC BXJMP LED1LED2: POP BXPOP AXPOP DX ;现场恢复RET;-----FORMAT-----------------------;功能：将0832--01八个段码送DS:[0500H]开始的连续8个单元，供LEDDISP过程调用;入口参数：无;出口参数：无;说明：程序中3F为0的段码；7FH为8的段码；4F为3的段码；5BH为2的段码；40H为-的段码06H为1的段码;DP,G,F,E,D,C,B,A八段中DP段为D7,A段为D0(数据低位)FORMAT: MOV BX,0MOV WORD PTR DS:[BX+0500H], 3F06H ;01ADD BX,2MOV WORD PTR DS:[BX+0500H], 4040H ;--ADD BX,2MOV WORD PTR DS:[BX+0500H], 4F5BH ;32ADD BX,2MOV WORD PTR DS:[BX+0500H], 3F7FH ;08ADD BX,2RETCODE E NDSEND START四、测试数据与实验结果（1）00-方波（2）01-锯齿波（3）10-三角波（4）11-正弦波。

合集下载

函数信号发生器使用说明(超级详细)

函数信号发生器使用说明(超级详细)

函数信号发生器使用说明1－1 SG1651A函数信号发生器使用说明一、概述本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。

能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。

TTL可与主信号做同步输出。

还具有VCF输入控制功能。

频率计可做内部频率显示，也可外测1Hz~的信号频率，电压用LED显示。

二、使用说明面板标志说明及功能见表1和图1图1表1序面板标志名称作用号1电源电源开关按下开关，电源接通，电源指示灯亮21、输出波形选择波形波形选择2、与13、19配合使用可得到正负相锯齿波和脉DC1641数字函数信号发生器使用说明一、概述DC1641使用LCD显示、微处理器（CPU）控制的函数信号发生器，是一种小型的、由集成电路、单片机与半导体管构成的便携式通用函数信号发生器，其函数信号有正弦波、三角波、方波、锯齿波、脉冲五种不同的波形。

信号频率可调范围从~2MHz，分七个档级，频率段、频率值、波形选择均由LCD显示。

信号的最大幅度可达20Vp-p。

脉冲的占空比系数由10%~90%连续可调，五种信号均可加±10V的直流偏置电压。

并具有TTL电平的同步信号输出，脉冲信号反向及输出幅度衰减等多种功能。

除此以外，能外接计数输入，作频率计数器使用，其频率范围从10Hz~10MHz（50、100MHz[根据用户需要]）。

计数频率等功能信息均由LCD显示，发光二极管指示计数闸门、占空比、直流偏置、电源。

读数直观、方便、准确。

二、技术要求函数发生器产生正弦波、三角波、方波、锯齿波和脉冲波。

2.1.1函数信号频率范围和精度a、频率范围由~2MHz分七个频率档级LCD显示，各档级之间有很宽的覆盖度，如下所示：频率档级频率范围（Hz）1 ~210 1~20100 10~2001K 100~2K10K 1K ~20K100K 10K ~200K1M 100K ~2M频率显示方式：LCD显示，发光二极管指示闸门、占空比、直流偏置、电源。

任务 3 使用函数信号发生器(电子测量技术)

任务 3 使用函数信号发生器(电子测量技术)

任务3 使用函数信号发生器函数信号发生器是一种多波形信号源，能够输出正弦波、方波、三角波、锯齿波等多种波形的信号，其输出波形均可用数学函数来描述，所以称为函数信号发生器。

函数信号发生器的输出频率范围很宽，一般可从几赫至几十兆赫。

由于函数信号发生器具有以上特点，它在很多情况下能够替代正弦信号发生器、脉冲信号发生器等，在生产、测试、维修和实验等工作中得到越来越广泛的应用。

本任务分别要求输出三种不同频率、幅度的波形，可采用函数信号发生器来实现。

EE1641C型函数信号发生器是一款广泛使用的函数信号发生器。

1. EE1641C型函数信号发生器的外形EE1641C型函数信号发生器的外形如图2-3-1 所示。

图2-3-1 EE1641C型函数信号发生器的外形【任务分析】【认识仪器】2. EE1641C型函数信号发生器的面板EE1641C型函数信号发生器的面板如图2-3-2 所示，各部件的功能见表2-3-1。

输入输出端子频率与幅度显示窗口选择按键与调节旋钮图2-3-2 EE1641C型函数信号发生器的面板表2-3-1 EE1641C型函数信号发生器面板各部件的功能部件功能频率显示窗口显示输出信号或外测信号的频率，其中，左侧显示信号波形，右侧显示信号频率的单位，下方为当前所选的频段指示灯幅度显示窗口显示输出信号的幅度，右侧显示输出信号的幅度单位和类型，下方为当前所选的输出衰减指示灯频率微调旋钮改变输出频率的 1 个频程内的频率范围占空比旋钮改变输出信号的对称性。

当此旋钮处在中心位置或关闭位置时，输出对称信号直流电平旋钮幅度调节旋钮扫描宽度/调制度旋钮扫描速率旋钮CMOS 电平调节旋钮频挡选择按键续表波形选择按键衰减选择按键幅值选择按键方式选择按键单脉冲按键电源开关按键外部输入端子函数输出端子同步输出端子单次脉冲端子点频输出端子（选件）功率输出端子（选件）3. EE1641C型函数信号发生器的性能指标EE1641C型函数信号发生器的性能指标见表2-3-2。

8038信号发生器

8038信号发生器

用8038制作多波形信号发生器信号发生器在电子产品研发过程中使用广泛，但对于电子爱好者来说，个人购买一台信号发生器来使用又显得不太合适，本文提供一个可产生多种波形的信号发生器电路，有兴趣的电子爱好者可以自制一个，作为信号发生器来使用。

电路原理图如下图所示。

图中的8038 为函数发生器专用IC，它具有3 种波形输出，分别正弦波、方波和三角波，8038的第10脚外接定时电容，该电容的容值决定了输出波形的频率，电路中的定时电容从C1至C8决定了信号频率的十个倍频程，从500μF开始，依次减小十倍，直到5500pF，频率范围相应地从0.05Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～50kHz～500kHz，如果C8取250pF，频率可达1MHz。

图中的V1、R7、R8构成缓冲放大器，R9 为电位器，用于改变输出波形的幅值。

整个电路的频率范围为0.05Hz～1MHz，占空比可以从2%至98%调整，失真不大于1%，线性好，误差不大于0.1%，因此电路很有实用价值。

函数信号发生器的设计与制作系别：电子工程系专业：应用电子技术届：07届姓名：李贤春摘要本系统以ICL8038集成块为核心器件，制作一种函数信号发生器，制作成本较低。

适合学生学习电子技术测量使用。

ICL8038是一种具有多种波形输出的精密振荡集成电路，只需要个别的外部元件就能产生从0.001Hz～30KHz的低失真正弦波、三角波、矩形波等脉冲信号。

输出波形的频率和占空比还可以由电流或电阻控制。

另外由于该芯片具有调制信号输入端，所以可以用来对低频信号进行频率调制。

关键词ICL8038，波形，原理图，常用接法一、概述在电子工程、通信工程、自动控制、遥测控制、测量仪器、仪表和计算机等技术领域，经常需要用到各种各样的信号波形发生器。

随着集成电路的迅速发展，用集成电路可很方便地构成各种信号波形发生器。

用集成电路实现的信号波形发生器与其它信号波形发生器相比，其波形质量、幅度和频率稳定性等性能指标，都有了很大的提高。

方波、三角波、正弦波信号产生

方波、三角波、正弦波信号产生

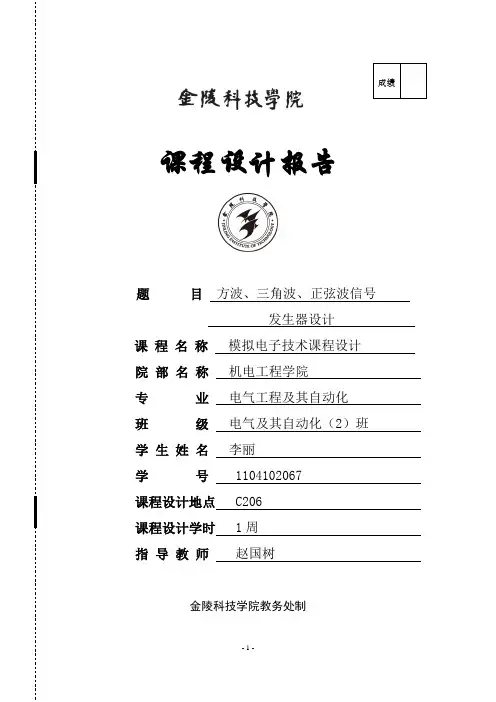

课程设计报告题 目 方波、三角波、正弦波信号发生器设计课 程 名 称 模拟电子技术课程设计 院 部 名 称 机电工程学院 专 业 电气工程及其自动化 班 级 电气及其自动化（2）班 学 生 姓 名 李丽 学 号 1104102067 课程设计地点 C206 课程设计学时 1周 指 导 教 师 赵国树金陵科技学院教务处制目录1、绪论 (4)1.1相关背景知识 (4)1.2课程设计条件................................................... . (4)1.3课程设计目的.......... (4)1.4课程设计的任务 (4)1.5课程设计的技术指标 (5)2、信号发生器的基本原理 (5)2.1原理框图 (4)2.2总体设计思路 (5)3、各组成部分的工作原理 (5)3.1 正弦波产生电路 (5)3.1.1正弦波产生电路 (5)3.1.2正弦波产生电路的工作原理 (6)3.2 正弦波到方波转换电路 (8)3.2.1正弦波到方波转换电路图 (6)3.2.2正弦波到方波转换电路的工作原理 (8)3.3 方波到三角波转换电路 (11)3.3.1方波到三角波转换电路图 (11)3.3.2方波到三角波转换电路的工作原理 (13)4、电路仿真结果 (13)4.1正弦波产生电路的仿真结果 (14)4.2 正弦波到方波转换电路的仿真结果 (14)4.3方波到三角波转换电路的仿真结果 (15)5、设计结果分析与总结 (16)1、绪论1.1相关背景知识信号发生器是一种能够产生多种波形,如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
