流体力学实验

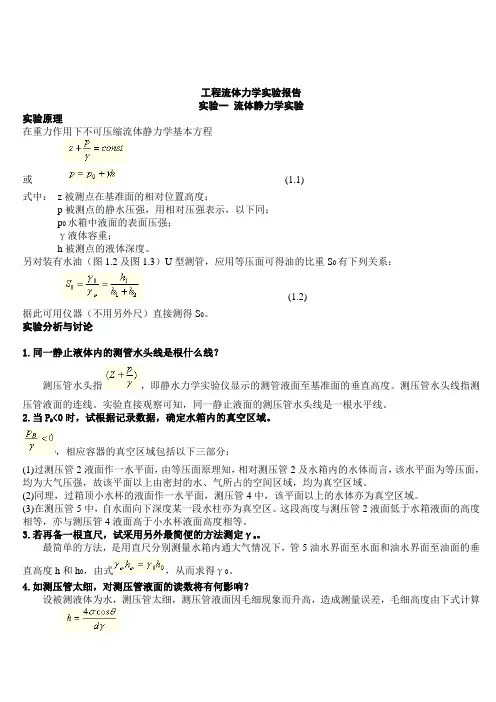

工程流体力学实验报告实验一流体静力学实验实验原理在重力作用下不可压缩流体静力学基本方程或(1.1)式中：z被测点在基准面的相对位置高度；p被测点的静水压强，用相对压强表示，以下同；p0水箱中液面的表面压强；γ液体容重；h被测点的液体深度。

另对装有水油（图1.2及图1.3）U型测管，应用等压面可得油的比重S0有下列关系：(1.2)据此可用仪器（不用另外尺）直接测得S0。

实验分析与讨论1.同一静止液体内的测管水头线是根什么线？测压管水头指，即静水力学实验仪显示的测管液面至基准面的垂直高度。

测压管水头线指测压管液面的连线。

实验直接观察可知，同一静止液面的测压管水头线是一根水平线。

<0时，试根据记录数据，确定水箱内的真空区域。

2.当PB，相应容器的真空区域包括以下三部分：(1)过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。

(2)同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。

(3)在测压管5中，自水面向下深度某一段水柱亦为真空区。

这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。

3.若再备一根直尺，试采用另外最简便的方法测定γ最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h0，由式，从而求得γ0。

4.如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算式中，为表面张力系数；为液体的容量；d为测压管的内径；h为毛细升高。

常温(t=20℃)的水，=7.28dyn/mm，=0.98dyn/mm。

水与玻璃的浸润角很小，可认为cosθ=1.0。

于是有(h、d单位为mm)一般来说，当玻璃测压管的内径大于10mm时，毛细影响可略而不计。

实验一 雷诺实验一、实验目的1．观察流体在管内流动的两种不同型态，建立层流、湍流的感性认识。

2．验证圆形直管内流动型态与雷诺数的关系。

二、基本原理流体有两种不同形态即滞流(层流)和湍流（紊流）。

流体作滞流流动时，其质点作平行于管轴的直线运动，滞流时流体质点在沿管轴流动的同时，还作着杂乱无章的随机运动。

雷诺准数是判断流动型态的准数，若流体在圆管内流动．则雷诺准数可用下式表示： μρdu R e =式中d ——管子内径(㎜)；u ——流速(m ／s)； ρ ——流体密度(kg ／m 3) μ ——流体粘度(Pa •S)一般认为：e R ＜2000时，流动形态为滞流。

e R ＞4000时，流动形态为湍流。

e R 数在两者之间有时为滞流，有时为湍流，和环境有关。

对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关，本实验是改变水在管内的速度，观察在不同雷诺数下流体流型的变化。

水箱(有机玻璃实验管：5.230⨯Φmm L=1200㎜转子流量计：型号LZB-25 量程100－1000 1/H型号LZB-1O 量程10－100 1/H四、实验步骤1．水通过进水阀，充满1/2水箱时，加入墨水再充水。

开启出水阀，排除管路系统中的空气。

2．为了保持水位恒定和避免波动，水由进口管先流入进水槽后由小孔流入水箱，其中多余的水经溢流口泄入下水道中。

3．测定水温(普通温度计)4．将示踪剂(红墨水也可)加入贮瓶内。

5．实验操作时，先启开流量计少许，调节针型阀，控制着色水的注入速度。

6．逐渐增加调节阀开度，观察着色水流的变化。

五、数据记录年月日水温实验二 伯努利方程一、实验目的1．通过本实验，加深对能量互相转化概念的理解。

2．观察流体流经收缩、扩大管段时，各截面上静压头之变化。

二、实验原理不可压缩的流体在导管中作稳态流动，由于导管截面的改变致使各截面上的流速不同。

而引起相应的静压头之变化，其关系可由流动过程中能量衡算式描述，即：∑+++=++hf PP u g Z P P u g Z 2222121122对于水平玻璃导管，阻力很小可以忽略时则上式变为：PP u P P u 22212122+=+ 因此，由于导管截面发生变化引起流速的变化，致使部分静压头转化成动压头，它的变化可由各玻璃管水柱高度指示出来。

实验一 柏努利实验一、实验目的1、通过实测静止和流动的流体中各项压头及其相互转换，验证流体静力学原理和柏努利方程。

2、通过实测流速的变化和与之相应的压头损失的变化，确定两者之间的关系。

二、基本原理流动的流体具有三种机械能：位能、动能和静压能，这三种能量可以互相转换。

在没有摩擦损失且不输入外功的情况下，流体在稳定流动中流过各截面上的机械能总和是相等的。

在有摩擦而没有外功输入时，任意两截面间机械能的差即为摩擦损失。

流体静压能可用测压管中液柱的高度来表示，取流动系统中的任意两测试点，列柏努利方程式：∑+++=++f h p u g Z P u g Z ρρ2222121122对于水平管，Z 1=Z 2，则 ∑++=+f h p u p u ρρ22212122若u 1=u 2, 则P 2<P 1；在不考虑阻力损失的情况下，即Σh f =0时，若u 1=u 2, 则P 2=P 1。

若u 1>u 2 , p 1<p 2；在静止状态下，即u 1= u 2= 0时，p 1=p 2。

三、实验装置及仪器图2－2 伯努利实验装置图装置由一个液面高度保持不变的水箱，与管径不均匀的玻璃实验管连接，实验管路上取有不同的测压点由玻璃管连接。

水的流量由出口阀门调节，出口阀关闭时流体静止。

四、实验步骤及思考题3、关闭出口阀7，打开阀门3、5，排出系统中空气；然后关闭阀7、3、5，观察并记录各测压管中的液压高度。

思考：所有测压管中的液柱高度是否在同一标高上？应否在同一标高上？为什么？4、将阀7、3半开，观察并记录各个测压管的高度，并思考：（1）A、E两管中液位高度是否相等？若不等，其差值代表什么？（2）B、D两管中，C、D两管中液位高度是否相等？若不等，其差值代表什么？5、将阀全开，观察并记录各测压管的高度，并思考：各测压管内液位高度是否变化？为什么变化？这一现象说明了什么？五、实验数据记录.液柱高度 A B C D E阀门关闭半开全开实验二 雷诺实验一、实验目的1、 观察流体在管内流动的两种不同型态，加强层流和湍流两种流动类型的感性认识；2、掌握雷诺准数Re 的测定与计算；3、测定临界雷诺数。

流体力学实验流体力学是研究流体运动规律以及与固体的相互作用的学科，是力学的一个重要分支。

为了更好地理解和应用流体力学理论，进行流体力学实验是必不可少的。

本文将介绍流体力学实验的基本内容、实验室设备和实验方法，以及进行实验时需要注意的事项。

一、实验内容流体力学实验内容丰富多样，既包括基础的实验，也包括高级的研究性实验。

在基础实验中，可以研究流体的压力、速度、黏性、流量等基本性质，并探索流体在不同条件下的变化规律。

在研究性实验中，可以考察流体的层流、湍流、边界层以及流动稳定性等问题，进一步深入了解流体力学的复杂现象。

二、实验室设备进行流体力学实验需要较为复杂的设备，包括流体实验台、流量计、压力计、速度计、水槽等。

其中，流体实验台是实验的主要设备，可以提供不同流体条件下的实验环境，用于控制流体的流速、压力和波动等参数。

流量计、压力计和速度计则用于测量流体的流量、压力和速度等物理量。

水槽则用于容纳流体，模拟流体力学实验中的场景。

三、实验方法进行流体力学实验时，需要依照一定的实验方法进行操作。

首先，确定实验的目的和预期结果，并设计好实验方案。

其次，准备好实验所需的设备和实验材料，并对实验环境进行准备。

然后，按照实验方案进行实验操作，记录实验数据并进行分析。

最后，根据实验结果进行结论和总结。

在实验过程中，还需要注意以下几点：1. 实验操作要准确细致，确保实验数据的准确性和可靠性。

2. 实验前要对实验设备进行检查和校准，确保设备和仪器的正常工作。

3. 定期对实验设备进行维护和保养，保证设备的稳定性和长期可用性。

4. 实验时要注意人身安全，遵守实验室安全操作规程，佩戴好安全装备。

5. 在实验结束后，及时清洁实验设备和实验现场，保持实验环境的整洁和卫生。

四、实验应用流体力学实验在学术研究和工程应用中具有广泛的应用价值。

通过实验可以验证流体力学理论模型的准确性，促进流体力学理论的发展。

同时，流体力学实验可以为工程设计和实际应用提供科学依据，帮助改善工程结构的流体性能，提高工程的安全性和可靠性。
