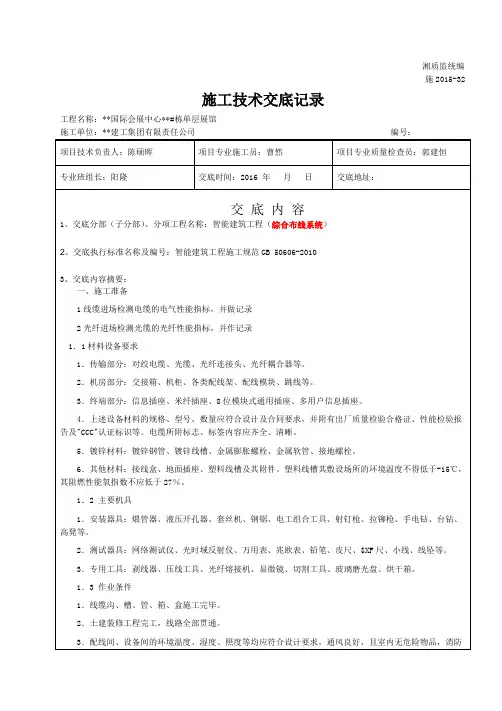

综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。
2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。
包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。
(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。
(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。
当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。
在垂直线槽中敷设时，每隔60cm应绑扎一下。
(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。
(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。
在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。
当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。
(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。
(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。
尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。
1.综合布线系统施工方案1.1. 系统安装工艺和调试（一）布线系统的安装布线系统安装定位按照深化设计方案、图纸进行。
主要为：工作区子系统的安装；水平子系统的安装；干线子系统的安装；管理子系统的安装；建筑物子系统的安装。
（二）布线测试缆线的弯曲半径应符合下列规定：1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3) 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4) 光缆的弯曲半径应至少为光缆外径的15倍。
2. 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB50312中的规定检测。
3. 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB50312中的规定。
4. 对绞电缆芯线终接应符合下列要求：1) 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于6类线不应大于13mm；2) 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3) 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4) 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；5) 屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
5. 光纤连接损耗值，应符合下表的规定：光纤连接损耗连接类别多模单模平均值最大值平均值最大值熔接0.15dB 0.3dB 0.15dB 0.3dB 缆线一般应按下列要求敷设：1) 缆线的型号、规格应与设计规定相符；2) 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；3) 缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；4) 缆线终接后，应有余量。

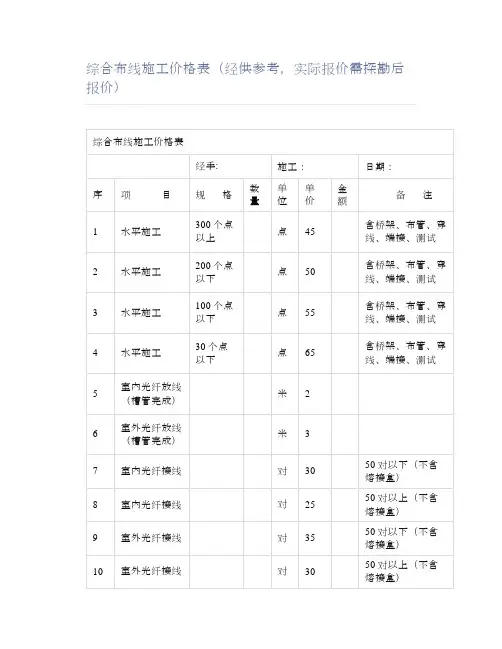

网络综合布线施工方案1. 引言网络综合布线是现代信息化建设的基础，它涉及到数据传输的稳定性、安全性和效率，因此在施工过程中需要制定一个科学合理的方案。
本文将介绍网络综合布线施工方案的一般步骤和注意事项，以便于实施者能够顺利进行施工。
2. 施工步骤2.1 规划设计在网络综合布线施工之前，需要进行详细的规划和设计工作。
首先，确定布线的范围和需求，例如楼层覆盖范围、机房位置等。
其次，根据需求确定布线的类型，包括水平布线和垂直布线。
最后，进行综合设计，包括布线路径规划、设备选型等。
2.2 材料准备施工前需要准备好所需的材料和设备。
根据设计方案，确定所需的光纤、电缆、连接器、配线架、机柜等材料，并进行采购。
同时，需要检查这些材料的质量和规格是否符合要求。
2.3 现场准备在进行施工之前，需要对现场进行准备工作。
首先，清理施工现场，确保没有杂物和碍事的障碍物。
其次，确定好布线路径，标记出线槽和配线架的位置。
最后，组织好施工人员和工具设备，确保施工的顺利进行。
2.4 布线施工网络综合布线的施工包括光纤布线和电缆布线两部分。
2.4.1 光纤布线施工光纤布线施工主要包括光纤的剥皮、连接和固定等步骤。
具体步骤如下： - 根据布线路径，将光纤剥去保护层，并清理光纤末端。
- 将光纤连接器插入光纤末端，注意连接的牢固性。
- 使用光缆夹具将光纤和光缆固定在配线架上，确保固定稳定。
2.4.2 电缆布线施工电缆布线施工主要包括电缆敷设、连接和固定等步骤。
具体步骤如下： - 按照布线路径，将电缆敷设在地面或墙壁上，注意保持电缆的整齐和紧张度。
- 在需要连接的地方，将电缆剥去保护层，并清理电缆末端。
- 根据需要连接的设备，选择合适的连接器，插入电缆末端。
- 使用电缆托、电缆夹具等将电缆固定在配线架上，确保固定稳定。
2.5 测试和验收施工完成后，需要进行网络综合布线的测试和验收工作。
主要包括光纤和电缆的连接测试、网络连通性测试、速率测试等。
一填空题1从设计的角度，综合布线系统一般分为工作区、设备间、进线间、配线子系统、干线子系统、建筑群子系统、管理7个部分。
2干线子系统缆线的两端分别端接于设备间BD和电信间FD的配线架。
线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。
4在对绞电缆内，不同线对具有不同的扭绞长度，这样可以抵消相邻线对之间的电磁干扰和减少串音。
5对绞电缆按其包缠的是否有金属屏蔽层，可以分为屏蔽对绞电缆和非屏蔽对绞电缆两大类。
在目前的综合布线系统中，除了某些特殊场合，通常都采用非屏蔽对绞电缆。
6光纤由3部分组成，即纤芯、包层和涂覆层。
7按传输模式分类，光纤可以分为单模光纤和多模光纤。
8常用的招标方式有公开招标和邀请招标两种形式。
9国家标准规定，配线子系统的对绞电缆最大长度为坐虬。
10、配线子系统的网络拓扑结构一般采用星形拓扑结构。
11、设备间中应有足够的设备安装空间，一般设备间的面积不应小于10平方米。
12、对绞电缆一般以箱为单位订购，每箱对绞电缆的长度为印5m13、电缆管理标记通常有电缆标记、插入标记和场标记三种。
14、在不同类型的建筑物中，电缆管理常采用单点管理和双点管理两种管理方式。
15、干线子系统的接合方法有点对点端接法和分支递减端接法两种。
16在敷设管道时，应尽量减少弯头，每根管得弯头不应超过2个，并不应有S 形弯出现。
17.由于通讯电缆的特殊结构，电缆在布放过程中承受的拉力不要超过电缆允许张力的80%。
18.对绞电缆预留长度：在工作区宜为3〜6m，电信间宜为0.5〜2m，设备间宣为曷m；光缆布放路由宜盘留，预留长度宜为3〜5m，有特殊要求的应按设计要求预留长度。
19.缆线在桥架内垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、也、转弯及每间隔5-10m处进行固定。
20.光纤连接方式有两种，分别是光纤拼接和光纤端接。
21.光纤拼接技术又可分为熔接和机械拼接。

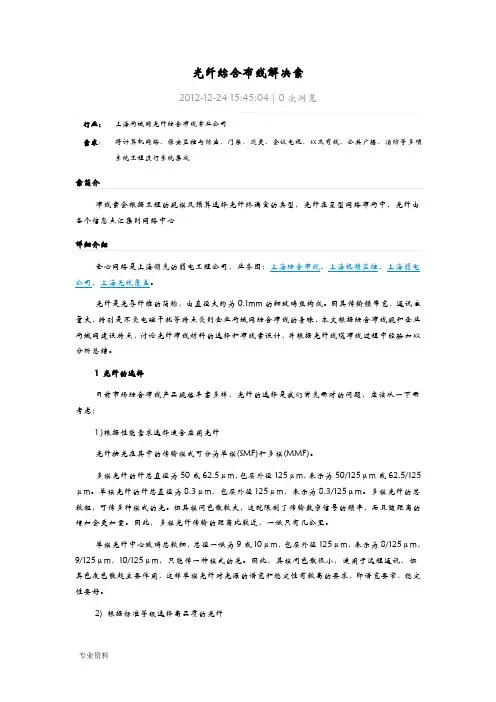

光纤综合布线解决案2012-12-24 15:45:04 | 0次浏览行业：上海局域网光纤综合布线专业公司需求：将计算机网络、保安监控与防盗、门禁、巡更、会议电视、以及有线、公共广播、消防等多项系统工程进行系统集成案简介布线案会根据工程的规模及预算选择光纤终端盒的类型，光纤在星型网络布局中，光纤由各个信息点汇集到网络中心详细介绍公司、上海无线覆盖。
光纤是光导纤维的简称，由直径大约为0.1mm的细玻璃丝构成。
因其传输频带宽、通讯容量大，特别是不受电磁干扰等特点受到企业局域网综合布线的青睐，本文根据综合布线规和企业局域网建设特点，讨论光纤布线材料的选择和布线案设计，并根据光纤线缆布线过程中经验加以分析总结。
1 光纤的选择目前市场综合布线产品规格丰富多样，光纤的选择是我们首先面对的问题，应该从一下面考虑：1 )根据性能需求选择适合应用光纤光纤按光在其中的传输模式可分为单模(SMF)和多模(MMF)。
多模光纤的纤芯直径为50或62.5μm，包层外径125μm，表示为50/125μm或62.5/125μm。
单模光纤的纤芯直径为8.3μm，包层外径125μm，表示为8.3/125μm。
多模光纤的芯较粗，可传多种模式的光。
但其模问色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加重。
因此，多模光纤传输的距离比较近，一般只有几公里。
单模光纤中心玻璃芯较细，芯径一般为9或10μm，包层外径125μm，表示为8/125μm，9/125μm，10/125μm，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。
2) 根据标准等级选择高品质的光纤因传统多模光纤只能支持万兆传输几十米，为配合万兆应用而采用的新型光收发器，ISO/IEC 11801制定了新的多模光纤标准等级，即OM3类别。
OM3光纤对LED和激光两种带宽模式都进行了优化，同时需经格的DMD测试认证。
综合布线系统工程施工工艺流程及注意问题目录1范围 (3)2施工前的准备工作 (3)2.1资料准备 (3)2.2熟悉现场 (3)2.3合同材料及相关辅料准备 (3)2.4工具准备 (4)3施工工艺流程 (4)3.1材料进场检验 (5)3.2管路敷设 (5)3.2.1金属管或阻燃型硬质（PVC）塑料管暗敷设要求： (5)3.2.2金属线槽地面暗敷设要求： (5)3.2.3格形楼板下暗敷设格形线棚和沟槽要求： (5)3.2.4桥架敷设要求： (6)3.3盒、箱稳注 (6)3.3.1信息插座、底盒安装： (6)3.3.2交接箱安装： (6)3.4缆线敷设 (6)3.4.1缆线敷设一般应符合下列要求： (6)3.4.2预埋线槽和暗管敷设缆线应符合下列规定： (7)3.4.3设置电缆桥架和线槽敷设缆线应符合下列规定： (7)3.5缆线终端安装 (8)3.5.1缆线终端的一般要求： (8)3.5.2对绞电缆芯线终端应符合下列要求： (8)3.5.3光缆芯线终端应符合下列要求： (9)3.6设备安装 (9)3.6.1机架安装要求： (9)3.6.2配线设备机架安装要求： (9)3.6.3各类接线模块安装要求： (9)3.6.4接地要求： (9)3.7综合布线系统调试： (10)3.8综合布线系统工程竣工验收 (10)3.8.1外观 (10)3.8.2性能测试 (10)3.8.3验收资料 (10)4 施工中应注意的问题 (11)1范围本工艺流程标准适用于建筑物内楼宇自动化控制用综合布线系统安装丁程。
2施工前的准备工作2.1 资料准备合同签订后，施工进场前，我们需要把相关的合同与图纸等资料准备好。
2.2 熟悉现场任意一个施工现场，在施工之前，我们都需要先进行现场勘查，对现场熟悉，才能正确地对后续施工进展进行判断，我们不是一个孤立的工种，我们的施工依赖于很多的其他工种，现场勘查可以让我们熟悉其他工种的进度计划，以便于我们合理地进行进度计划与调整。
实习报告一、实习背景和目的随着信息技术的迅速发展，综合布线技术在现代建筑中发挥着越来越重要的作用。
为了更好地了解和掌握综合布线技术，提高自己在实际工程中的实践能力，我参加了为期两周的综合布线技术实习。
本次实习旨在了解综合布线系统的基本概念、组成结构、设计原则和施工流程，掌握综合布线系统的安装、测试和维护方法，培养自己的团队合作意识和解决问题的能力。
二、实习内容和过程1. 实习内容（1）综合布线系统的基本概念和组成结构综合布线系统是指建筑物内部或建筑物之间的信息传输通道，包括传输介质、连接硬件、电气保护设备等。
传输介质主要有双绞线、同轴电缆、光纤等。
连接硬件包括配线架、交换机、路由器等。
电气保护设备包括过压保护器、漏电保护器等。
（2）综合布线系统的设计原则综合布线系统的设计应考虑兼容性、开放性、灵活性、可靠性、先进性和经济性等因素。
同时，要满足现有网络应用及将来的网络升级扩展需求，保障线缆长期管理过程中管理有序，区分不同线缆级别，保证空间设计长期有效工作。
（3）综合布线系统的施工流程施工流程主要包括施工准备、现场勘测、施工图绘制、材料采购、线缆敷设、连接硬件安装、系统测试和维护等环节。
2. 实习过程（1）施工准备在实习开始前，我们参加了施工前的技术培训，了解了综合布线系统的基本概念、组成结构和设计原则。
同时，我们还学习了综合布线系统的施工流程和注意事项。
（2）现场勘测在现场勘测阶段，我们跟随工程师对施工现场进行实地考察，了解建筑物的结构、布局和使用需求。
根据勘测结果，我们协助工程师绘制了施工图。
（3）材料采购根据施工图和材料清单，我们参与了材料采购过程，学习了如何选择合适的线缆、连接硬件和电气保护设备。
（4）线缆敷设在线缆敷设环节，我们学会了如何正确敷设双绞线、光纤等传输介质，如何使用线槽、钢管等固定材料。
（5）连接硬件安装在连接硬件安装环节，我们学会了如何安装配线架、交换机、路由器等设备，如何制作跳线和接头。
