实验一常用电子测量仪器使用实验一：常用电子测量仪器的使用引言：电子测量仪器是现代科学研究和工程技术中的基础工具，广泛应用于电子、电力、通信、自动化控制等领域。
本实验将介绍几种常见的电子测量仪器，包括示波器、信号发生器和万用表，并详细介绍它们的使用方法。
一、示波器示波器是一种用来显示电信号波形的仪器。
它通过垂直和水平方向上的偏转来显示电压随时间的变化。
在使用示波器之前，首先要了解它的基本组成部分。
1.输入通道：示波器通常有两个或四个输入通道，每个通道都有一个探头插座。
在使用示波器时，将测量信号与探头连接。
2.控制面板：示波器的控制面板上有各种旋钮和按钮，用于控制示波器的工作模式和显示方式。
例如，扫描速度旋钮控制示波器屏幕上波形的水平展示速度。
3.屏幕：示波器的屏幕用于显示波形。
通过调整各种参数，如垂直和水平缩放，观察和分析电信号的波形。
在使用示波器时，按照以下步骤进行操作：1.将探头连接到测量信号。
通过探头的夹具将其连接到电路上，确保连接良好。
2.打开示波器。
按下开关或旋钮将示波器开启。
3.调整示波器的垂直和水平缩放。
根据信号的幅度和波形确定垂直和水平缩放的合适值，以便在屏幕上显示清晰的波形。
4.调整触发。
示波器可以通过设置触发电平来忽略噪声并稳定显示波形。
5.观察并分析波形。
通过示波器屏幕上的波形，可以了解信号的频率、幅度和相位等信息。
二、信号发生器信号发生器是一种产生各种频率和波形的仪器，可用于测试和调试电子设备。
下面是信号发生器的使用方法：1.连接输出：将信号发生器的输出连接到待测设备上，可以通过BNC线或者夹具进行连接。
2.设置频率和幅度：在信号发生器的控制面板上，可以设置所需的频率和幅度。
频率可以通过旋钮或键盘输入进行控制，幅度可以通过旋钮进行调节。
3.选择波形：信号发生器可以产生不同类型的波形，如正弦波、方波、脉冲波等。
根据需要选择相应的波形。
4.发生信号：按下信号发生器的启动按钮或命令，开始发生信号。
实验一常用仪器的使用常用电子元器件的识别与测试演示文稿实验一：常用仪器的使用和常用电子元器件的识别与测试一、实验目的1.学习和掌握常用仪器的基本使用方法；2.学习和掌握常用电子元器件的识别和测试方法。
二、仪器使用演示1.示波器的使用示波器是一种常用的用来观察信号波形的仪器。
使用示波器可以通过观察信号的周期、幅值和相位差等来判断电路是否正常工作。
（演示演示波器的各个部分和按钮的功能，如触发控制、时间基准、观察信号波形等）2.万用表的使用万用表是测量电流、电压和电阻等电路参数的常用工具。
使用万用表可以进行电路的基本测试和故障排除。
（演示万用表的使用方法，如选择量程、插入测量点、读取数值等）三、电子元器件识别和测试演示1.电阻的识别和测试电阻是电子电路中常用的元器件之一、学会正确识别和测试电阻对于电路的设计和故障排除非常重要。
（演示电阻的外观特征和识别方法，并演示用万用表测量电阻的方法）2.电容的识别和测试电容是一种常见的存储电荷的元器件，广泛应用于信号处理和滤波等电路中。
学会正确识别和测试电容对于电路的设计和分析至关重要。
（演示电容的外观特征和识别方法，并演示用万用表或者LCR表测试电容的方法）3.二极管的识别和测试二极管是一种常用的电子元器件，广泛应用于整流和开关等电路中。
学会正确识别和测试二极管对于电路的设计和故障排除非常重要。
（演示二极管的外观特征和识别方法，并演示用万用表测试二极管导通和反向截止的方法）4.三极管的识别和测试三极管是一种重要的放大器件，广泛应用于放大和开关等电路中。
学会正确识别和测试三极管对于电路的设计和故障排除非常重要。
（演示三极管的外观特征和识别方法，并演示用万用表测试三极管的放大倍数和极性的方法）四、实验步骤1.准备实验所需的示波器、万用表和常用电子元器件。
2.按照演示所示的方法，正确使用示波器和万用表来观察电路信号和测试电路元器件。
3.使用正确的方法来识别和测试电阻、电容、二极管和三极管等常用电子元器件。

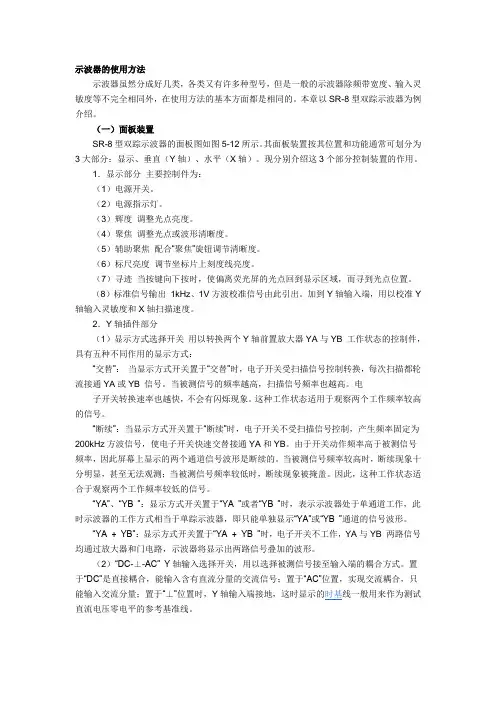

示波器的使用方法示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。
本章以SR-8型双踪示波器为例介绍。
（一）面板装置SR-8型双踪示波器的面板图如图5-12所示。
其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。
现分别介绍这3个部分控制装置的作用。
1．显示部分主要控制件为：（1）电源开关。
（2）电源指示灯。
（3）辉度调整光点亮度。
（4）聚焦调整光点或波形清晰度。
（5）辅助聚焦配合“聚焦”旋钮调节清晰度。
（6）标尺亮度调节坐标片上刻度线亮度。
（7）寻迹当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。
（8）标准信号输出1kHz、1V方波校准信号由此引出。
加到Y轴输入端，用以校准Y 轴输入灵敏度和X轴扫描速度。
2．Y轴插件部分（1）显示方式选择开关用以转换两个Y轴前置放大器YA与YB 工作状态的控制件，具有五种不同作用的显示方式：“交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通YA或YB 信号。
当被测信号的频率越高，扫描信号频率也越高。
电子开关转换速率也越快，不会有闪烁现象。
这种工作状态适用于观察两个工作频率较高的信号。
“断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。
由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。
当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。
因此，这种工作状态适合于观察两个工作频率较低的信号。
“YA”、“YB ”：显示方式开关置于“YA ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“YA”或“YB ”通道的信号波形。
