【CN209753060U】一种制砂机【专利】

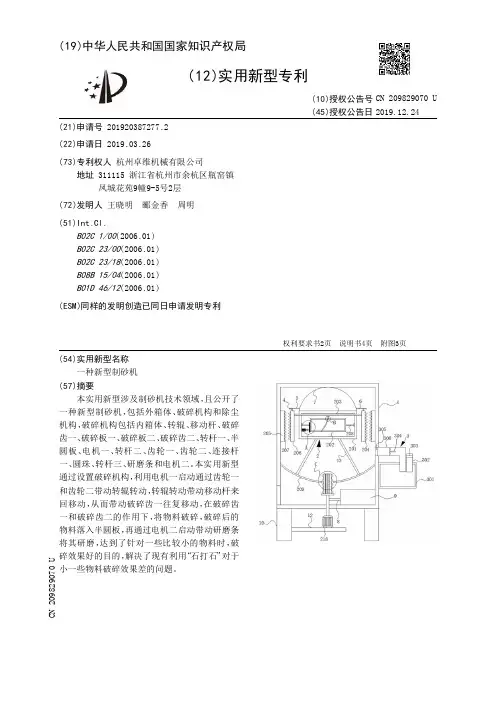

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920387277.2(22)申请日 2019.03.26(73)专利权人 杭州卓维机械有限公司地址 311115 浙江省杭州市余杭区瓶窑镇凤城花苑9幢9-5号2层(72)发明人 王晓明　郦金香　周明　(51)Int.Cl.B02C 1/00(2006.01)B02C 23/00(2006.01)B02C 23/18(2006.01)B08B 15/04(2006.01)B01D 46/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种新型制砂机(57)摘要本实用新型涉及制砂机技术领域，且公开了一种新型制砂机，包括外箱体、破碎机构和除尘机构，破碎机构包括内箱体、转辊、移动杆、破碎齿一、破碎板一、破碎板二、破碎齿二、转杆一、半圆板、电机一、转杆二、齿轮一、齿轮二、连接杆一、圆珠、转杆三、研磨条和电机二。

本实用新型通过设置破碎机构，利用电机一启动通过齿轮一和齿轮二带动转辊转动，转辊转动带动移动杆来回移动，从而带动破碎齿一往复移动，在破碎齿一和破碎齿二的作用下，将物料破碎，破碎后的物料落入半圆板，再通过电机二启动带动研磨条将其研磨，达到了针对一些比较小的物料时，破碎效果好的目的，解决了现有利用“石打石”对于小一些物料破碎效果差的问题。

权利要求书2页 说明书4页 附图3页CN 209829070 U 2019.12.24C N 209829070U权　利　要　求　书1/2页CN 209829070 U1.一种新型制砂机，包括外箱体(1)、破碎机构(2)和除尘机构(3)，其特征在于：所述破碎机构(2)包括内箱体(201)、转辊(202)、移动杆(203)、破碎齿一(204)、破碎板一(205)、破碎板二(206)、破碎齿二(207)、转杆一(208)、半圆板(209)、电机一(210)、转杆二(211)、齿轮一(212)、齿轮二(213)、连接杆一(214)、圆珠(215)、转杆三(216)、研磨条(217)和电机二(218)，所述内箱体(201)位于外箱体(1)内部，所述转辊(202)位于内箱体(201)内部，所述转辊(202)表面环形倾斜开设有环形槽(11)，所述电机一(210)安装在内箱体(201)内壁，所述电机一(210)输出端通过联轴器一与转杆二(211)一端连接，所述转杆二(211)另一端外壁与齿轮一(212)内壁连接，所述转杆一(208)位于内箱体(201)内部，所述转杆一(208)贯穿转辊(202)延伸至转辊(202)外部，所述转杆一(208)外壁与转辊(202)贯穿处固定连接，所述转杆一(208)外壁与齿轮二(213)内壁连接，所述齿轮一(212)与齿轮二(213)啮合，所述外箱体(1)内壁与破碎板一(205)侧壁连接，所述破碎板一(205)另一侧与破碎齿二(207)侧壁连接，所述移动杆(203)位于内箱体(201)内壁，所述移动杆(203)两端均贯穿内箱体(201)内壁延伸至内箱体(201)外部与破碎板二(206)一侧连接，所述破碎板二(206)另一侧与破碎齿一(204)一侧连接，所述移动杆(203)底部与连接杆一(214)顶部连接，所述连接杆一(214)底部贯穿环形槽(11)槽口延伸至环形槽(11)内部，所述连接杆一(214)底部与圆珠(215)顶部连接，所述圆珠(215)侧壁与环形槽(11)内壁接触，所述外箱体(1)内壁与半圆板(209)外壁连接，所述半圆板(209)底部中心开设有出料孔，所述电机二(218)位于外箱体(1)下方，所述电机二(218)输出端贯穿外箱体(1)底部延伸至外箱体(1)内部通过联轴器二与转杆三(216)一端连接，所述转杆三(216)顶部贯穿出料孔延伸至半圆板(209)顶部，所述转杆三(216)侧壁与研磨条(217)一侧连接，所述研磨条(217)远离转杆三(216)的一侧呈齿状，所述研磨条(217)环形分布在转杆三(216)外壁。

专利名称：一种制砂机
专利类型：发明专利
发明人：费良芬,王明宇,刘东祥申请号：CN202011043487.3申请日：20200928
公开号：CN112264131A
公开日：
20210126
专利内容由知识产权出版社提供
摘要：本发明公开了一种制砂机，包括水平设置的机壳，所述机壳为圆筒状，所述机壳内底面固定连接有中心筒，所述中心筒上方水平设置有第一旋转板，所述第一旋转板底面固定连接有固定环，所述中心筒上表面设有与固定环相契合的固定槽，所述固定槽为环状，所述固定环与固定槽转动连接，所述第一旋转板底面固定连接有主轴，所述主轴竖直设置，所述主轴与机壳内底面转动连接，所述主轴固定连接有第一齿轮，所述主轴一侧设有第一电机。

本发明通过将碎料分成两股，令其中一股碎料加速之后做离心运动与另外一股碎料撞击，同时撞击粉碎板进行一次粉碎，并听过粉碎辊对碎料进行二次粉碎，使得碎料粉碎更加彻底，碎料粉碎效果更好，更加实用。

申请人：费良芬
地址：072350 河北省保定市唐县王京镇东马寨村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种制砂机
专利类型：实用新型专利
发明人：孙广金
申请号：CN201320296630.9申请日：20130528
公开号：CN203264793U
公开日：
20131106
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种制砂机，包括驱动装置、主轴和安装在主轴上的碎料箱体，主轴两端均设置有驱动装置且主轴横置在碎料箱体的中轴线上，其特征在于：碎料箱体包括顶部设置的进料口和左右两端分别设置有的转子盘，两个转子盘均与主轴相固定且两个转子盘之间通过串轴固定有若干个锤头，碎料箱体的底部设置有一箅板和位于箅板下方的出料口，箅板上布满大小均匀的箅孔。

申请人：孙广金
地址：271500 山东省东平县东平镇汶河街001号8号楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种制砂机及制砂方法
专利类型：发明专利
发明人：曹瑞东,朱翔,马晓东,刘宏,陈旭,刘洋键申请号：CN201810572246.4
申请日：20180606
公开号：CN108855466A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：一种制砂机，属于建筑材料领域，它包括粉碎装置、筛选装置、洗砂装置，筛选装置设置在粉碎装置的下方；筛选装置一旁设置洗砂装置，粉碎装置由电动机、传动带和粉碎叶片组成，所述筛选装置由筛网、振动电机、减震弹簧、震动吸附块和细化装置组成；所述洗砂装置包括进水管、上电机、下电机、转筒。

本发明生产出的机制砂中石粉等杂质的含量微乎其微，可以充分发挥机制砂的作用效果，避免了杂质对建筑使用效果的负面影响。

制备砂过程使用的水资源能够在机器内部完成过滤达到二次使用，尽可能的节约能源，减少生产成本。

申请人：山西大学
地址：030006 山西省太原市小店区坞城路92号
国籍：CN
代理机构：太原市科瑞达专利代理有限公司
代理人：卢茂春
更多信息请下载全文后查看。
