变压器的基本结构

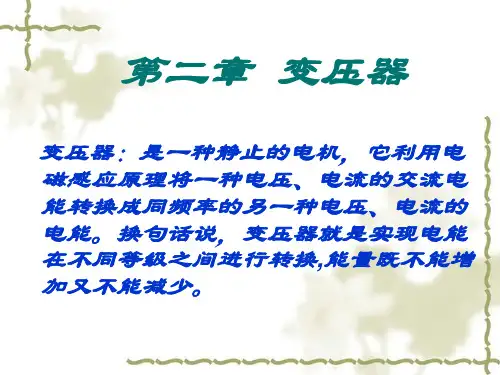

变压器基本结构变压器是一种将电能从一个电路转移到另一个电路的电气设备。

变压器是交流电能系统的重要组成部分，广泛应用于电力系统、通信系统、计算机、家用电器、工业控制等领域。

在实际应用中，变压器承担着很重要的任务，它们将一种电压水平转换为另一种电压水平，以便适应不同的负荷要求。

在变压器的工作过程中，电能通过电磁感应传递，在转换电压的同时，还能隔离输入和输出电路，从而保证了电气安全。

本文将介绍变压器的基本结构。

1. 磁路结构变压器的磁路结构包括环形磁心和铁芯。

磁心是由硅钢片组成的环形结构，用于传递磁场。

铁芯是由铁磁材料制成的绕组固定支架，其作用是支撑磁心。

铁芯和磁心的组合形成了变压器的磁路，同时也决定了变压器的功率和性能。

2. 主绕组和副绕组变压器的主绕组和副绕组由导线绕制而成。

主绕组通常是高电压侧或输入侧的绕组，副绕组通常是低电压侧或输出侧的绕组。

主绕组和副绕组之间通过磁路耦合相互作用。

3. 绝缘结构为了保证变压器的安全可靠，主绕组和副绕组之间需要有绝缘结构来隔离它们。

通常采用油浸式绝缘，也就是用绝缘油将绕组包围起来。

绝缘油既能隔离绕组，又能冷却变压器。

4. 冷却结构变压器在工作过程中会发热，需要采取有效的冷却措施进行散热。

变压器的冷却结构包括自然冷却和强制冷却两种形式。

自然冷却是利用空气流动进行散热，强制冷却则是通过外部冷却器或风扇来强制散热。

5. 外壳结构为了保护变压器内部结构，并且防止操作人员触电，变压器还需要外壳结构进行保护，常用的材料有钢板、铝板等。

外壳还包括观察窗、跳闸机构等设备。

总之，变压器是一种非常重要的电气设备，广泛应用于工业和民用领域。

其基本结构包括磁路结构、主绕组和副绕组、绝缘结构、冷却结构和外壳结构等部分。

变压器的性能和功率主要取决于磁心、绕组和绝缘结构的质量和设计。

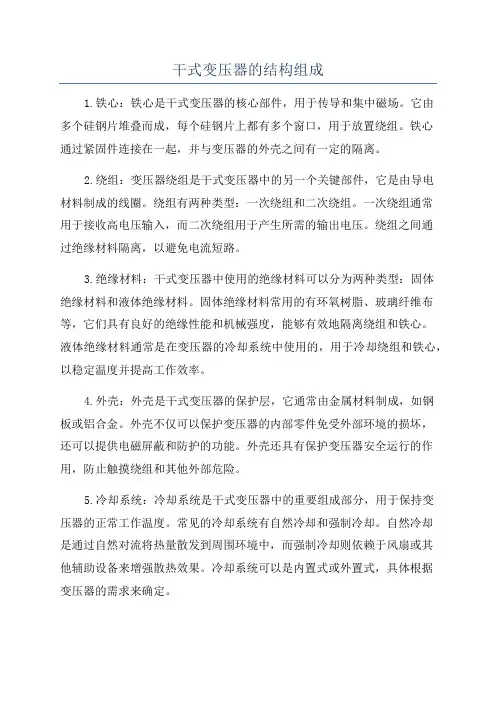

干式变压器的结构组成1.铁心：铁心是干式变压器的核心部件，用于传导和集中磁场。

它由多个硅钢片堆叠而成，每个硅钢片上都有多个窗口，用于放置绕组。

铁心通过紧固件连接在一起，并与变压器的外壳之间有一定的隔离。

2.绕组：变压器绕组是干式变压器中的另一个关键部件，它是由导电材料制成的线圈。

绕组有两种类型：一次绕组和二次绕组。

一次绕组通常用于接收高电压输入，而二次绕组用于产生所需的输出电压。

绕组之间通过绝缘材料隔离，以避免电流短路。

3.绝缘材料：干式变压器中使用的绝缘材料可以分为两种类型：固体绝缘材料和液体绝缘材料。

固体绝缘材料常用的有环氧树脂、玻璃纤维布等，它们具有良好的绝缘性能和机械强度，能够有效地隔离绕组和铁心。

液体绝缘材料通常是在变压器的冷却系统中使用的，用于冷却绕组和铁心，以稳定温度并提高工作效率。

4.外壳：外壳是干式变压器的保护层，它通常由金属材料制成，如钢板或铝合金。

外壳不仅可以保护变压器的内部零件免受外部环境的损坏，还可以提供电磁屏蔽和防护的功能。

外壳还具有保护变压器安全运行的作用，防止触摸绕组和其他外部危险。

5.冷却系统：冷却系统是干式变压器中的重要组成部分，用于保持变压器的正常工作温度。

常见的冷却系统有自然冷却和强制冷却。

自然冷却是通过自然对流将热量散发到周围环境中，而强制冷却则依赖于风扇或其他辅助设备来增强散热效果。

冷却系统可以是内置式或外置式，具体根据变压器的需求来确定。

以上是干式变压器的主要结构组成。

除了这些部件外，还有一些辅助设备如保护装置、控制台等，以确保变压器的正常运行和安全性能。

每个部件都起到了重要的作用，使干式变压器能够有效地转换电力，适应不同的电力系统和负载需求。

变压器结构图解变压器的基本结构部件是铁心和绕组，由它们组成变压器的器身。

为了改善散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的连接则经绝缘套管引出。

为了使变压器平安牢靠地运行，还设有储油柜、气体继电器和平安气道等附件。

(一)铁心铁心既作为变压器的磁路;又作为变压器的机械骨架。

为了提高导磁性能、削减交变磁通在铁心中引起的损耗，变压器的铁心都采纳厚度为0.35-0.5mm的电工钢片叠装而成。

电工钢片的两面涂有绝缘层，起绝缘作用。

大容量变压器多采纳高磁导率、低损耗的冷轧电工钢片。

电力变压器的铁心一般都采纳心式结构，其铁心可分为铁心柱(有绕组的部分)和铁轭(联接两个铁心柱的部分)两部分。

绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合。

在铁心柱与铁轭组合成整个铁心时，多采纳交叠式装配，使各层的接缝不在同一地点，这样能削减励磁电流，但缺点是装配简单，费工费时。

在一般变压器中，铁心柱截面采纳外接圆的阶梯形。

只有当变压器容量很小时才采纳方形。

沟通磁通在铁心中会引起涡流损耗和磁滞损耗，使铁心发热。

在大容量变压器的铁心中，往往设置油道。

铁心浸在变压器油中，当油从油道中流过时，可将铁心中的热量带走。

(二)绕组绕组是变压器的电路部分，用来传输电能，一般分为高压绕组和低压绕组。

接在较高电压上的绕组称为高压绕组;接在较低电压上的绕组称为低压绕组。

从能量的变换传递来说，接在电源上，从电源汲取电能的绕组称为原边绕组(又称一次绕组或初级绕组);与负载连接，给负载输送电能的绕组称副边绕组(又称二次绕组或次级绕组)。

绕组一般是用绝缘的铜线绕制而成。

高压绕组的匝数多、导线横截面小;低压绕组的匝数少、导线横截面大。

为了保证变压器能够平安牢靠的运行以及有足够的使用寿命，对绕组的电气性能、耐热性能和机械强度都有肯定的要求。

绕组是根据肯定规律连接起来的若干个线圈的组合。

依据高压绕组和低压绕组相互位置的不同，绕组结构型式可分为同心式和交叠式两种。

变压器的基本结构与工作原理变压器，这个名字一听就有点高大上，但其实它的工作原理就像我们日常生活中的很多事情，简单而又神奇。

你想啊，就像你把一杯热水倒入另一杯冷水，温度就会慢慢平衡一样，变压器也在电流的世界里做着类似的事情。

那今天就来聊聊这个小家伙的基本结构和它是怎么工作的吧！1. 变压器的基本结构1.1 铁心首先，变压器的核心部分就是铁心。

这玩意儿可不简单，想象一下，它就像是变压器的脊梁骨，得承受一切。

一般来说，铁心是由很多层薄铁片叠成的，目的是为了减少能量的损耗。

你知道的，越薄越轻，热量就不容易散发，节省电力也省心。

它的工作方式就像一个优雅的舞者，轻轻地在电流中舞动，把能量传递得流畅无比。

1.2 绕组接下来，绕组就是变压器的“心脏”了。

它们一般分为高压绕组和低压绕组，就像是两个兄弟，一个负责“高大上”，一个负责“接地气”。

电流在高压绕组里走得飞快，像个风一样呼啸而过；而在低压绕组里，它则慢慢变得温和，适合我们日常使用。

这个过程就像一个调皮的小孩子，时而奔放，时而安静，总是给我们带来惊喜。

2. 变压器的工作原理2.1 电磁感应好了，讲到这里，很多人可能会问，这变压器到底是怎么工作的呢？其实，变压器的工作原理主要是依靠电磁感应。

简单来说，就是一个线圈里有电流流动时，周围就会产生磁场。

这个磁场就像是魔法一样，能影响到另一个线圈。

你想啊，如果你在火锅店里，锅里煮的火锅冒着热气，旁边的食材也会被吸引过来一样。

电流通过高压绕组产生的磁场，就能让低压绕组里的电流悄悄跑出来。

2.2 电压转换当我们把电流传递给低压绕组的时候，电压就会发生变化。

就像我们常说的“换个地方看看”，有时候会让事情变得更好。

在变压器中，电压的高低取决于绕组的圈数比。

如果高压绕组的圈数多，那么电压就高；反之，如果低压绕组的圈数少，电压就低。

这个过程就像打麻将，手里的牌决定了你能出的招数，变压器的“牌”也是这样定的。

3. 变压器的应用3.1 生活中的变压器变压器的应用可谓无处不在。

变压器内部结构及拆解变压器的内部结构变压器由以下主要部件组成：铁芯：变压器铁芯由叠片状的矽钢片制成，形状通常为矩形或圆形。

它负责提供磁路，使磁通量在初级线圈和次级线圈之间传输。

绕组：变压器有两种绕组：初级绕组和次级绕组。

初级绕组连接到交流电源，次级绕组则连接到负载。

绝缘材料：为了防止绕组和铁芯之间发生短路，变压器采用各种绝缘材料，如漆包线、云母纸和绝缘油。

油箱：油箱的作用是容纳变压器内部部件，并提供绝缘和冷却。

它通常由金属制成，内装绝缘油。

变压器拆解步骤准备工作：切断变压器的电源。

确认变压器已冷却至室温。

穿戴适当的个人防护装备（PPE），如手套、护目镜和绝缘鞋。

拆解步骤：1. 拆除油箱：- 小心拆除油箱盖。

- 使用虹吸泵或抽油机将绝缘油排出油箱。

- 移除油箱上的螺栓或螺母，将其与铁芯组件分离。

2. 解除绕组端子连接：- 找出连接到初级和次级绕组端子的电线或端子板。

- 使用绝缘工具小心地松开连接。

3. 拆除铁芯组件：- 移除固定铁芯组件的螺栓或螺母。

- 小心提起铁芯组件，将其与绕组分离。

4. 拆卸初级和次级绕组：- 移除固定绕组的夹具或扎带。

- 小心解开绕组，避免损坏绝缘材料。

5. 检查和清洁部件：- 检查绕组和铁芯是否有损坏或烧焦迹象。

- 用干净的溶剂或空气吹扫器清除灰尘和碎屑。

重新组装变压器：根据拆解的逆序重新组装变压器。

确保所有连接紧固，绝缘材料完好无损。

重新填充绝缘油并密封油箱。

注意：变压器拆解涉及高电压和电流。

因此，只有经过适当培训且经验丰富的人员才能进行拆解操作。

在开始任何拆解工作之前，请务必遵守相关安全规定。

变压器的基本结构
1、铁芯和绕组是变压器最基本的组成部分。

2、变压器是由套在一个闭合铁心上的两个绕组组成，另外还有油箱、油枕、呼吸器、散热器、防爆器、绝缘套管等等。

3、变压器各部件的作用如下：铁心：是变压器电磁感应的磁通路，它是用导磁性能很好的硅钢片叠装组成的闭合磁路。

绕组：是变压器的电路部分，它是由绝缘铜线或铝线绕成的多层线圈套装在铁芯上。

油箱：是变压器的外壳。

内装铁芯、线圈和变压器油，同时起散热作用。

油枕：当变压器油的体积随油温变化而膨胀或缩小是，油枕起着储油及补油的作用，以保证油箱内充满油，油枕还能减少油与空气的接住面，防止油被过速氧化和受潮。

呼吸器：油枕内的油是通过呼吸器与空气相同的，呼吸器内装干燥剂，为了吸收空气中的水分和杂质，是油保持良好的电气性能。

变压器知识点总结总结一、变压器的基本原理1. 变压器的定义变压器是一种通过电磁感应作用，在电路中实现电压变换的装置，它由铁芯和绕组组成。

2. 变压器的工作原理变压器工作原理基于电磁感应定律和能量守恒定律。

当交流电压加在一端的绕组上时，由于电压的变化导致绕组中产生感应电动势，使得电流流过绕组。

通过铁芯的磁场作用，感应电动势将被传导到另一端的绕组上，从而实现电压的变换。

变压器工作时将功率从一个电路传输到另一个电路，实现了电压和电流的变换。

3. 变压器的结构变压器的主要结构包括铁芯、初级绕组和次级绕组。

铁芯用于传导磁感应，初级绕组受到输入电压，次级绕组输出变压后的电压。

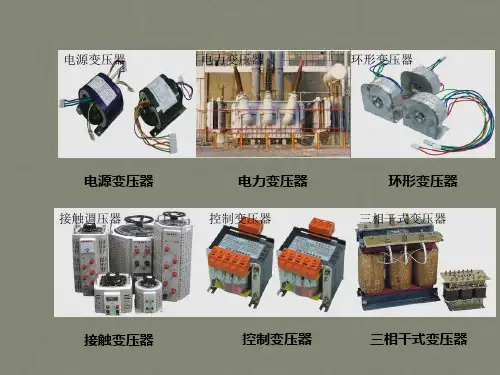

4. 变压器的分类根据用途和结构，变压器可分为电力变压器和专用变压器。

电力变压器广泛应用于电力系统中，用于升压、降压和配电；专用变压器包括焊接变压器、隔离变压器等，用于特定的应用场景。

二、变压器的工作原理1. 变压器的电磁感应当交流电压加在变压器的初级绕组上时，由于电压的变化导致初级绕组中产生感应电动势，使得电流流过初级绕组，产生磁场。

通过铁芯传导，这个磁场将感应到次级绕组上，从而产生次级电压。

2. 变压器的变压原理变压器通过变化绕组的匝数比例来实现电压的变压。

当初级绕组的匝数比次级绕组的匝数大时，变压器为升压变压器；反之为降压变压器。

3. 变压器的运行工况在变压器正常运行时，应保持铁芯和绕组的正常温度和湿度。

同时，变压器应根据电压和电流的变化来调节工作状态，以保证其安全可靠运行。

4. 变压器的能量损失变压器在工作过程中会产生铁损和铜损。

铁损是由于铁芯中涡流和焦耳热导致的能量损失，而铜损是由于绕组电阻导致的能量损失。

这些损失会导致变压器的效率下降，需要及时进行维护和检修。

三、变压器的特点和应用1. 变压器的特点变压器具有电压转换、功率传输、绝缘隔离和运行稳定等特点。

它能够在不改变频率的情况下实现电压的变压，同时转换功率和保证电气设备的安全运行。

变压器原理基本结构变压器（Transformer）是一种利用电磁感应原理来进行电压变换的电器设备。

它由铁芯和线圈组成。

基本结构主要包括铁芯、一次线圈和二次线圈。

1.铁芯：变压器的主要部分是铁芯，它通常采用硅钢片或镍铁合金制成。

铁芯起到集中磁感应线圈的作用，提高磁链的传递效率。

铁芯采用叠压的形式，使得磁场更加集中，并且减小了磁通的损耗。

2.一次线圈：变压器的一次线圈是接在输入端的线圈，也称为“原线圈”或“低压线圈”。

一次线圈由导线绕制而成，其绕制匝数较少。

一次线圈的主要作用是提供输入的电流，产生磁场。

3.二次线圈：变压器的二次线圈是接在输出端的线圈，也称为“副线圈”或“高压线圈”。

二次线圈由导线绕制而成，其绕制匝数较多。

二次线圈的主要作用是输送输出的电流，接收通过铁芯传递过来的磁场。

整个变压器的工作原理基于电磁感应定律。

当交流电流通过一次线圈时，产生的磁场会穿过铁芯，然后再穿过二次线圈。

这个过程中，磁场的变化会导致在二次线圈中产生感应电动势，从而引发电流的流动。

变压器的工作原理可以归纳为以下几个步骤：1.步骤一：当输入的交流电压施加在一次线圈上时，线圈中的电流开始流动。

由于交流电的特性，电流的方向和大小都会不断改变。

2.步骤二：一次线圈中的交流电流产生的磁场通过铁芯传导。

铁芯会集中磁感应线圈，使得磁通更加密集。

3.步骤三：通过铁芯集中的磁通穿过二次线圈，产生感应电动势。

根据电磁感应定律，当磁通的变化穿过一个线圈时，会在线圈中产生感应电动势。

感应电动势的大小取决于磁通的变化率和线圈的匝数。

4.步骤四：感应电动势引发二次线圈中的电流流动。

由于感应电动势的存在，二次线圈中会产生电流，并且电流的方向和大小也会根据输入电流的变化而改变。

通过以上的步骤，变压器实现了电压的升降。

输出电压的大小可以通过变压器的匝数比来调节，原则上，一次线圈绕制的匝数越大，就可以实现较高的输出电压。

变压器详细讲解变压器是一种电气设备，主要用于将交流电能从一种电压等级转换为另一种电压等级。

变压器的工作原理基于电磁感应现象，利用两个或多个线圈之间的磁场变化来实现电压的转换。

以下是变压器详细讲解：1. 基本结构：变压器主要由磁性材料制成的铁芯和绕组组成。

铁芯用于传递磁场，绕组则用于承载电流。

绕组通常用导线绕制，并分为高压绕组和低压绕组。

2. 原理：当交流电流通过高压绕组时，会在铁芯上产生磁场。

磁场的变化进而在低压绕组中产生电动势，从而实现电压的转换。

电压转换的大小取决于绕组之间的匝数比例。

3. 分类：根据用途和结构，变压器可分为以下几类：a. 配电变压器：用于配电系统，将高压电能转换为低压电能供给用户。

b. 电力变压器：用于发电、输电和配电系统中，实现电压的升高和降低。

c. 仪用变压器：用于电气测量和控制设备，提供标准电压信号。

d. 特殊变压器：如电炉变压器、整流变压器等，用于特殊场合的电压转换。

4. 参数：变压器的主要参数包括：a. 额定容量：表示变压器能承载的最大功率。

b. 额定电压：表示变压器输入和输出的电压等级。

c. 电压比：高压绕组与低压绕组之间的匝数比例，决定了电压转换效果。

d. 效率：表示变压器将电能转换为磁能和磁能转换为电能的能力。

5. 应用：变压器广泛应用于电力系统、工业生产、家电产品等领域。

例如，在家用电器中，变压器用于调节电源电压，以适应不同设备的电压需求。

6. 变压器的维护与安全：为确保变压器正常运行，需要定期进行检修和维护。

同时，应注意防止变压器过载、短路等事故，确保使用安全。

总之，变压器是一种重要的电气设备，它通过电磁感应实现电压的转换。

了解变压器的工作原理、分类和应用，有助于我们更好地在实际工程中选择和使用合适的变压器。

变压器结构组成
1. 变压器外壳：变压器的外壳通常由钢板或铝合金压制而成，具有良好的耐腐蚀和耐热性能。

2. 铁芯：铁芯是变压器的重要组成部分之一，主要由硅铁片组成。

硅铁片表面被氧化处理，可以减少铁芯损耗，提高了变压器效率。

3. 绕组：绕组一般由导线绕成，可分为低压绕组和高压绕组。

低压绕组一般用铜线缠绕，高压绕组一般用铝棒缠绕。

绕组的质量决定了变压器的性能。

4. 绝缘材料：绕组和铁芯之间需要使用绝缘材料隔离。

一般使用的绝缘材料有油纸、聚酯薄膜和聚乙烯等。

绝缘材料的质量决定了变压器的耐久性。

5. 油箱：油箱是变压器的容器，在油箱内填充一定的绝缘油。

绝缘油不仅可以隔离铁芯和绕组，还可以冷却变压器。

6. 冷却系统：变压器需要通过冷却系统散热，保证其正常运行。

常用的冷却方式有自然冷却和强制风冷却。

7. 保护装置：变压器需要配备各种保护设备保障其安全运行。

常见的保护装置有过流保护、过电压保护、温控保护等。

总之，变压器的结构组成与性能密切相关，每个组成部分都是必不可少的。

只有每一个部分都得到合理的设计和制造，才能保证变压器正常、安全的运行。
