m5水泥砂浆强度等级水泥砂浆是建筑工程中常用的材料，用于粘结砌块、填充空隙以及涂覆表面等各种工艺。
我们通过对水泥砂浆的强度等级进行研究，可以了解不同等级的砂浆在工程中的应用范围和强度要求，以及如何选择合适等级的砂浆来满足工程设计的要求。
水泥砂浆的强度等级是根据其抗压强度来划分的，常见的强度等级有M5、M7.5、M10、M15、M20等。
其中M5水泥砂浆是指在28天龄期内，砂浆的抗压强度达到5MPa。
M5水泥砂浆通常适用于一些较低要求的工程，如底层填充、铺设地砖等。
M5强度等级可以满足这些工程的使用需求，同时具有较低的成本。
M5水泥砂浆的配合比为：水泥：砂比例为1：5，即1袋水泥搭配5袋砂。
这个配合比是根据实验和经验总结出来的，能够保证水泥砂浆的强度达到设计要求。
在施工过程中，需要将水泥和砂通过搅拌混合均匀，然后添加适量的清水调配成砂浆。
注意，浇制后的砂浆需要及时养护，包括湿润养护和覆盖防止快速蒸发。
对于使用M5水泥砂浆的工程，我们需要注意以下几点：1. 强度等级的选择：根据工程的具体要求和设计规范，确定所需的砂浆强度等级。
如果工程需要更高的强度，应选择更高等级的水泥砂浆。
反之，如果强度要求较低，M5等级的砂浆足以满足需求。
2. 材料质量的保证：选择优质的水泥和砂作为原材料，保证砂浆的质量和强度。
同时，在配料过程中要严格按照配合比进行搭配，避免配料不准确导致砂浆强度下降。
3. 施工操作的规范：施工过程中要注意搅拌均匀，避免出现水泥和砂的分层现象。
浇筑后要及时进行养护，保持砂浆的湿润和适宜的温度，防止裂缝和强度低下的产生。
总的来说，M5水泥砂浆是一种强度较低的砂浆，适用于一些要求不高的工程。
使用M5水泥砂浆需要根据工程需求选择合适的强度等级，并且注意配料的准确性和施工操作的规范性。
通过合理的选择和使用水泥砂浆，可以保证工程的质量和安全性。
砌筑砂浆的配合比设计(1) 砌筑砂浆的技术条件将砖、石及砌块粘结成为砌体的砂浆称为砌筑砂浆。
它起着粘结砖、石及砌块构成砌体，传递荷载，并使应力的分布较为均匀，协调变形的作用。
按国家行业标准JGJ 98-2000《砌筑砂浆配合比设计规程》规定，砌筑砂浆需符合以下技术条件：①砌筑砂浆的强度等级宜采用M20，M15，M10，M7.5，M5，M2.5。
②水泥砂浆拌合物的密度不宜小于1 900 kg/m3；水泥混合砂浆拌合物的密度不宜小于1 800 kg/m3。
③砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。
砌筑砂浆的稠度应按表4－31规定选用。
砌筑砂浆的分层度不得大于30 mm。
④水泥砂浆中水泥用量不应小于200 kg/m3；水泥混合砂浆中水泥和拌加料总量宜为300～350 kg/m3。
⑤具有冻融循环次数要求的砌筑砂浆，经冻融试验后，质量损失率不得大于5％，抗压强度损失率不得大于25％。
(2) 砌筑砂浆配合比设计步骤⑴ 计算砂浆配制强度式中f m,0——砂浆的试配强度，精确至0.1 MPa；f2——砂浆设计强度（即砂浆抗压强度平均值）,MPa；σ——砂浆现场强度标准差，精确至0.01 MPa，按下式确定：式中f m,i——统计周期内同一品种砂浆第I组试件的强度，MPa；μfm——统计周期内同一品种砂浆N组试件强度得平均值，MPa；N ——统计周期内同一品种砂浆试件得总组数，N≥25。
当不具有近期统计资料时，σ可按表4-32取值。
⑵ 计算每立方米砂浆中的水泥用量Q c(kg/m3)式中A、B可参照统计数据。
当计算出的水泥用量不足200 kg/m3时，应取Q c＝200 kg/m3。
⑶ 按水泥用量Q C计算每立方米砂浆掺加料用量Q D（kg/m3）为保证良好的流动性和保水性，每立方米砂浆中胶结料合掺合料的总量Q A应在300～350 kg/m3之间，则石灰膏、粘土膏和电石灰膏等掺合料用量，宜按绸度120±5 cm 计量。

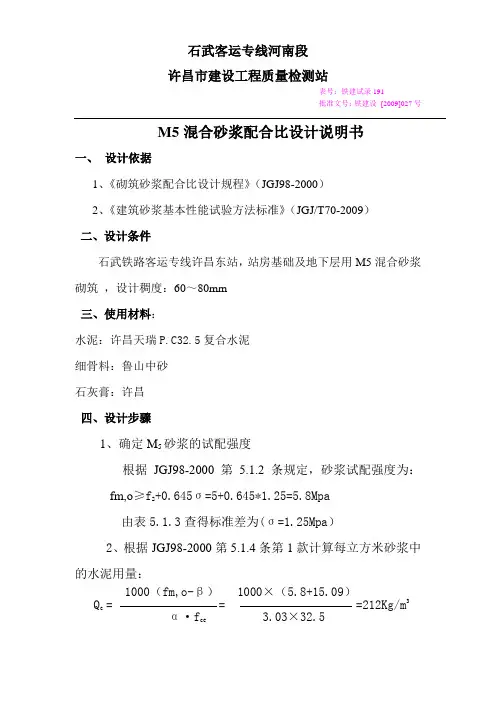

表号：铁建试录191批准文号：铁建设[2009]027号M5混合砂浆配合比设计说明书一、设计依据1、《砌筑砂浆配合比设计规程》（JGJ98-2000）2、《建筑砂浆基本性能试验方法标准》（JGJ/T70-2009）二、设计条件石武铁路客运专线许昌东站，站房基础及地下层用M5混合砂浆砌筑，设计稠度：60～80mm三、使用材料：水泥：许昌天瑞P.C32.5复合水泥细骨料：鲁山中砂石灰膏：许昌四、设计步骤1、确定M5砂浆的试配强度根据JGJ98-2000第5.1.2条规定，砂浆试配强度为：fm,o≥f2+0.645σ=5+0.645*1.25=5.8Mpa由表5.1.3查得标准差为(σ=1.25Mpa）2、根据JGJ98-2000第5.1.4条第1款计算每立方米砂浆中的水泥用量：1000（fm,o-β） 1000×（5.8+15.09）Q c = = =212Kg/m3α·f ce 3.03×32.5表号：铁建试录191批准文号：铁建设[2009]027号水泥用量取215 Kg/m3石灰膏经验取值：135 Kg/m33、根据JGJ98-2000第5.1.6条规定，每立方米砂浆中砂用量为1400Kg。
4、根据JGJ98-2000第5.1.7条规定，每立方米砂浆中水用量选用270Kg。
5、基准配合比为水泥：砂：水：石灰膏：=215：1400：270：135经试拌，该砂浆和易性良好，各项指标满足设计要求。
6、根据JGJ98-2000第5.3.3条规定，调整配合比（水泥分别增加、减少10%），并试拌，和易性均良好。
具体配合比情况见下表：二、配合比确定根据各配合比强度情况，选取水灰比为1.26的配合比为目标配合比，配合比为（Kg/m3）：水泥：砂：水：石灰膏=215：1400：270：135表号：铁建试录191批准文号：铁建设[2009]027号M10砂浆配合比设计计算书一、设计依据1、《砌筑砂浆配合比设计规程》（JGJ98-2000）2、《建筑砂浆基本性能试验方法标准》（JGJ/T70-2009）二、设计条件石武铁路客运专线许昌东站，站房M10水泥砂浆砌筑，设计稠度：60～80mm三、使用材料：水泥：许昌天瑞P.C32.5复合水泥细骨料：鲁山中砂四、设计步骤1、确定M10砂浆的试配强度根据JGJ98-2000第 5.1.2条规定，砂浆试配强度为：fm,o≥f2+0.645σ=10+0.645*2.50=11.6Mpa由表5.1.3查得标准差为(σ=2.50Mpa）2、根据JGJ98-2000第5.1.4条第1款计算每立方米砂浆中的水泥用量：1000（fm,o-β） 1000×（11.6+15.09）Q c = = = 271 Kg/m3α·f ce 3.03×32.5水泥用量取310Kg/m3表号：铁建试录191批准文号：铁建设[2009]027号3、根据JGJ98-2000第5.1.6条规定，每立方米砂浆中砂用量为1400Kg。
wmm5砂浆配合比WMM5砂浆配合比是指使用一定比例的水泥、砂子、石粉等混合制成的一种用于墙体装饰及砌体的建筑材料。
这种砂浆的强度达到5兆帕（Mpa），是一种较为常用的砂浆品种之一。
那么，WMM5砂浆配合比应该怎样设计呢？下面，我们将深入探讨WMM5砂浆的配合比。
一、WMM5砂浆所需材料1.水泥：选择42.5等级的水泥，其混合比例为水泥：砂子=1：3.52.砂子：要求细度模数在2.4-4.2之间，其混合比例见上。
3.石粉：WMM5砂浆的石粉比重较高，其混合比例水泥：石粉：砂子=1：1：3.5注：建议坚持使用优质的原材料，以确保砂浆性能的稳定性和可靠性。
同时，砂子和石粉要去除掉杂质和含泥量。
二、WMM5砂浆的制作方法1.将水泥、砂子和石粉按照上述配合比分别加入到混凝土搅拌机中。
2.使用混凝土搅拌机进行混合，搅拌时间一般为3-5分钟。
3.将混合好的砂浆取出，并进行筛选，筛选要求砂浆颗粒均匀，无杂质，不得超过5%的粒径大于等于5mm。
4.最后，将砂浆装入袋中，注意密封，以避免砂浆吸潮影响质量。
WMM5砂浆是一种高强度的建筑砂浆，适用于墙体砌筑、地基加固、钢筋混凝土外墙保温等方面。
1.砌筑墙体：在砌筑墙体时，应先把砂浆抹在墙体上，然后再把砖块按照规定的方式码砌起来。
2.地基加固：在地基加固时，需要将砂浆填充到地基的裂缝处，以增强地基的稳定性。
3.保温系统：在外保温系统中，需要将砂浆涂刷在保温材料表面上，然后再将保温板固定在墙面上，以增加保温材料的附着力和牢固性。
总之，WMM5砂浆所使用的配合比和制作方法都非常重要。
建议使用优质原材料，严格按照要求进行混合和制作，以确保砂浆具有优异的性能和可靠的使用寿命。
