局域网设计报告
一．企业介绍和建筑分布
贵州商业高等专科学校位于贵阳市市区盐务街 35 号，是一所文理兼容的商科类普通高 校。

学校组建于 1952 年，前身为创建于 1947 年的“贵阳市尚信高级会计职业学校”，是贵 州商科职业教育的发祥地。

半个世纪以来，学校已为国家培养、输送了经济类、管理类专门 人才 4 万多人。

学校建筑主要分为教学楼、男生寝室、女生寝室、教师职工宿舍食堂五个部分，但需要 用到网络的地方仅为教学楼、男生寝室、女生寝室和教师职工宿舍，因此，计算机网络主要 分为教学网络和教师学生日用网络两大部分，现就以教学网络为例进行设计。

该校的教学楼构造， 六到九楼均为多媒体语音室， 十楼和十一楼及十二楼部分教室为学 校机房，教学楼各部门主要有教务处、人事处、学生处、财务处、科研处、教学网络中心、 校团委、职教部、学校各办公室及六个系部办公室。


二．网络拓扑
网络拓扑结构是指用传输介质互连各种设备的物理布局。

指构成网络的成员间特定的物 理的即真实的、 或者逻辑的即虚拟的排列方式。

主要分为总线型结构、 环形结构、 星形结构、 网状结构和混合型结构等。

根据该学校的情况，适合以分层星型的拓扑结构来搭建网络，该 校教学楼拓扑结构如下图所示：
Internet
通信链路
服务器组
千兆光缆 千兆铜缆
路由器
防火墙
核心交换机
教务处
人事处
学生处
财务处
网络中心
科研处
校团委
职教部 各系办公室
6~9楼多媒体语音室 10~12楼学生机房 电子阅览室
计科系 工商系……


下面是十一楼机房的网络拓扑图
三．网络设备和服务器软件的选择
1.计算机：联想扬天 A4600t（E6700/2GB/500GB） 系统采用 win7 标准版 约 1500 台


价格： 基本参数
￥3450
  
产品类型：商用电脑 操作系统：Windows 7 Home Basic（家庭普通版） 主板芯片组：Intel B43 CPU 系列：英特尔 奔腾双核 CPU 型号：Intel 奔腾双核 E6700 CPU 频率：3200MHz 总线：1066MHz 二级缓存：2MB 核心代号：Wolfdale-2M 核心数：双核心 制程工艺：45nm 内存容量：2GB 内存类型：DDR3 硬盘容量：500GB 硬盘描述：7200 转，SATA2 光驱类型：DVD-ROM 显卡类型：集成显卡 显卡芯片：高性能集成显卡 显存容量：共享内存容量 屏幕尺寸：17 英寸 屏幕描述：CCFL 宽屏 声卡描述：集成
处理器
       
存储设备
    
显卡
  
显示器
 
音频 网络通信


网卡描述：1000Mbps 以太网卡


接口
    
USB 接口：USB2.0 音频接口：耳机输出接口，麦克风输入接口 网络接口：RJ45（网络接口） 其它接口：电源接口 读卡器：多功能读卡器 电源：100V-240V 180W 自适应交流电源供应器 键盘：浮岛式键盘 鼠标：光电鼠标 机箱类型：立式 机箱颜色：黑色 机箱尺寸：415.1×420.7×175mm 随机附件：中小企业应用 11 版
其它参数
      
2.交换机：TP-Link 普联 TL-SL1351 48 口百兆+2 口千兆+1 口 SFP 扩展插槽 机架式交 换机 ￥1455 32 台
3.路由器：飞鱼星 V E982
￥598 5 台


基本参数 产品型号 上市日期 产品类型 传输速率 端口结构 广域网接口 局域网接口
VE982 2008 年 企业网吧路由 10/100Mbps 非模块化 2个 3个
硬件参数
处理器 DRAM 内存 Flash 内存 控制端口 扩展插槽
MIPS 380MHz 网络处理器 64MB 8MB 无 无扩展插槽
软件参数
IP，TCP，ARP，UDP，ICMP，NAT，反向 NAT，HTTP，TFTP，TELNET，PPP，
支持协议
DHCP，PPPoE， PAP，CHAP，SYSLOG
NAT 支持 认证标准 其它性能
支持 CE,FCC Web 安全，网址分类管理，黑白名单，聊天软件过滤，P2P 软件过滤，股 票软件过滤，IP 地址分组，电子公告、游戏过滤，智能负载均衡，智能


基本参数
流控，VPN，DMZ，DDNS，IP- MAC 绑定，镜像端口，防 ARP 病毒，防 DOS 攻击，双 BIOS 系统备份
其它参数 功率
≤8W 工作温度:0℃-50℃
工作环境
工作湿度:10%-90%不凝结 存储温度:-10℃-60℃ 存储湿度:5%-90%不凝结
4.双绞线： ￥170 305 米 20 份
5.电脑桌 600 张
市场价约为￥120 每张，一张可容两台计算机，不同机房所需款式不一样，约
6.核心交换机和服务器群 NetIron MLX-16 MLX-32
价格暂定 30 万（需与商家协商）
四．IP 地址的分配
根据该校网络拓扑图，11 楼三个机房，4 楼电子阅览室，各系办公室，各部门各用一个网 络段，共 6 个网络段，现以 11 楼三个机房为例进行网络分段，现在电信申请到一个 C 类


专线带 192.168.10.0 IP（￥1800） ，下面为其划分网络段。

其子网掩码为 225.225.225.0 其子网掩码二进制为 11111111 11111111 11111111 00000000 ∵要划分为 6 各网段 ∴ 2 的 n 次方—2≧3 由此得 n=2 所以其子网掩码二进制变为 11111111 11111111 11111111 11000000 则其子网掩码十进制即为 225.225.225.192 又 有 6 个 0，则每个网段可用的主机为 2 的 6 次方即 64 台，所以 三维机房：192.168.10.63——192.168.10.127 平面机房：192.168.10.128——192.168.10.192 信息机房：192.168.10.193——192.168.10.257
五．提供的服务
1.在机房提供 www、FTP、DNS、E-mail、DHCP 的搭建 2.教师办公提供 OA、FTP、E-mail 的搭建
六．数据安全问题
1.使用 RAID 实现在线冗余，对于变化频繁的数据采用磁带定期在每晚 3:00 进行自动备份， 相对固定的数据每周备份一次 2.安装防火墙 3.设置蜜罐技术， 蜜罐好像是故意让人攻击的目标， 引诱黑客前来攻击。

所以攻击者入侵后， 你就可以知道他是如何得逞的， 随时了解针对贵公司服务器发动的最新的攻击和漏洞。

还可 以通过窃听黑客之间的联系，收集黑客所用的种种工具，并且掌握他们的社交网络。


七．报价清单
计算机：3450/台×1500=5175000 元 交换机：1455/台×32=46560 元 路由器：598/台×5=2990 元 双绞线：305/份×20=6100 元 电脑桌：120/张×600=72000 元 核心交换机及服务器群组：暂定 30 万 IP 申请费：1800 总计：6252450 元人民币







。

合集下载

局域网设计实验报告

局域网设计实验报告

实验序号： 2《网络工程与设计》实验报告实验名称：局域网设计实验姓名：xxx学院：计算机科学与工程学院系：网络工程专业：网络工程学号：xxx指导教师：xxx实验地址：xxx网络安全实验室实验日期：2011-3-7实验2实验室网络（局域网）设计实验【实验目的】1.了解网络拓扑图。

2.进一步掌握Microsoft Visio的功能和操作。

3.进一步了解局域网组网技术，培养分析问题、解决问题的能力，提高查询资料和撰写书面文件的能力。

4.掌握网络设计的相关内容，熟练运用Microsoft Visio软件绘制相关的网络拓扑设计模型图，加深对网络组件模型的理解。

5.思考：（1）什么是网络拓扑图？（2）网络设计包含哪些方面的内容？【实验原理】1.网络拓扑网络拓扑结构是指用传输介质互连各种设备的物理布局。

指构成网络的成员间特定的物理的即真实的、或者逻辑的即虚拟的排列方式。

如果两个网络的连接结构相同我们就说它们的网络拓扑相同，尽管它们各自内部的物理接线、节点间距离可能会有不同。

2.局域网组网技术局域网是一种小范围内实现资源共享的计算机网络，它具有结构简单，投资少，数据传输速率高和可靠性高等优点。

决定局域网特性的三个主要技术是：传输介质，拓扑结构和信道访问协议。

在这三种技术中最为重要的是信道访问协议，它对网络的吞吐量，响应时间，传输效率等网络特性起着十分重要的作用。

3.思考（1）什么是网络拓扑图？网络拓扑图是由网络节点设备和通信介质构成的网络结构图。

常见的网络拓扑结构有星型结构，总线结构，环型结构，树型结构，网状结构，蜂窝拓扑结构。

（2）网络设计包含哪些方面的内容？网络设计通常包含：确定网络需求，描述现有网络，设计网络拓扑和解决方案三个步骤。

其实设计网络拓扑又要分为：界定项目范围，影响整个网络的需求，影响部分网络的需求等步骤。

【实验环境】1.实验配置本实验所需的软硬件配置如表1所示。

本实验的环境如图1所示。

图1局域网设计实验环境【实验内容】1.根据NGIL的布局图及实验室需求，设计对应的实验室网络拓扑图。

网吧局域网设计实训报告

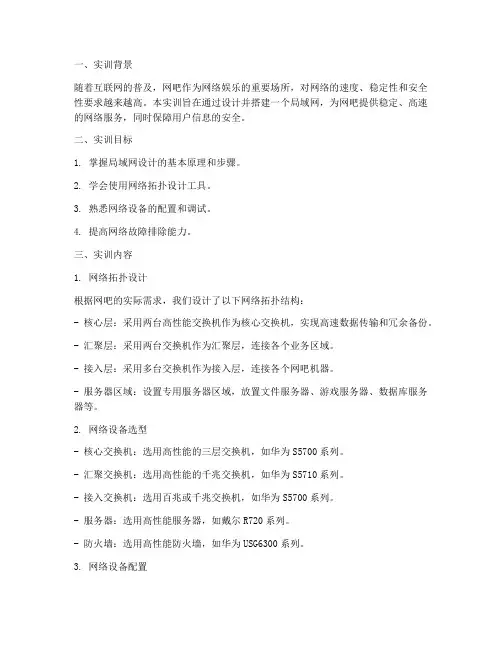

网吧局域网设计实训报告
