电流互感器变比检查电流法电压法文摘根据电流互感器的等值电路图，讨论了2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。
不管是老标准还是新规程，都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时偶而也能检查出错误(大多是抽头引错)。
因此现场变比检查试验成为多年不变的项目。
电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流。
从电流互感器工作原理可知：决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：(1)电流的大小，比差和角差随二次电流减小而增大；(2) 二次负荷的大小，比差和角差随二次负荷减小而减小；(3)二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；(4) 电源频率的影响；(5)其它因素。
电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。
而电流互感器变比现场试验属于检查性质，即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。
根据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和测量电流比都可以计算出匝数比。
1试验方法分析现根据试验接线图和等值电路图分别讨论电压法和电流法检查电流互感器变化试验的原理和特点。
1.1电流法1.1.1 试验原理电流法检查电流互感器变比试验接线图如图1所示。
图1电流法的试验接线电流源包括1 台调压器、1 台升流器；L 1 、L 2 电流互感器一次线圈2 个端子；K 1 、K 2 电流互感器二次线圈2个端子；A 1 电流表(测量电流互感器一次电流)；A 2 电流表(测量电流互感器二次电流)电流法检查电流互感器变比等值电路图如图2所示。
电流互感器变比检验的简便方法电流互感器是一种专门用作变换电流的特种变压器，在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。
电流互感器作为电力系统中的重要设备，对其进行电气性能试验是很重要的，对于电流互感器而言，变比试验是绝不可少的试验项目，电流互感器变比关系到计量的准确性与保护的可靠性。
电流互感器现场变比检验一般采用电流法，用电流法测量电流互感器变比，实际上是模拟在额定电流情况下的实际运行条件，是一种很理想的试验方法，测量的精度高，但随着电力系统的不断发展，单台发电机的容量越来越大，其出口电流已经达到数万安培。
例如800MW的发电机组，额定电压为20kV，额定电流为：800/(2031/2)=23.094kA，相应使用的电流互感器一次电流很大，若用电流法测量一次电流为几万安培的电流互感器变比，在现场很难做到：其一，额定大电流很难达到（需大容量调压器）；其二，需要的标准电流互感器或升流器的体积大，造价高，若降低被测电流互感器一次电流进行试验，那么其变比误差会很大，试验就毫无意义。
所以电流法测量电流互感器变比的方法，在施工现场越来越受到限制。
笔者在电流法的基础上介绍另一种电流互感器变比的试验方法电压法。
该方法适用于施工现场对电流互感器变比检验。
电压法具有适用范围广，使用设备少，设备简单的优点，是一种简单方便试验方法。
1电压法测量电流互感器变比的原理电压法测量电流互感器变比的方法适合现场试验，其优点是设备少，线路简单，易操作。
试验接线图如图1所示。
电压表V监测被测电流互感器二次电压，毫伏表mV监测被测电流互感器一次侧电压，此方法类似于测量铁芯感应电势的方法。
理想电流互感器的变比：K=N2/N1=E2/E1，而实际测量变比：K实=U2/U1=E2/U1，由上式可见，理想电流互感器变比与实际变比之间的误差，近似地认为U2=E2的结果。
实际上，如图2所示，由于角差很小，可以认为U2与线段OC在长度上是相等的。
电流电压互感器变比试验
《规程》规章要查看互感器各分接头的变比，并需求与铭牌对比没有显着不同。
1. 电流互感器变比的查看
查看电流互感器的变比，选用与标示电流互感器对对比的方法。
其试验接线如图1所示。
图1 电流互感器变比查看试验接线图
TI—单相调压器；T2—升流器；
TAN—规范电流互感器；TAX—被试电流互感器
试验时，将被试电流互感器与规范电流互感器一次测串联，二次侧各接一只0.5级电流表，用调压器和升流器供应一次侧一相宜电流，当电流升至互感器的额外电流值时(或在30%～70%额外电流范围内多选几点)，一同记载两只电流表的读数，则被试电流互感器的实践变比为
K＝KNIN／I
变比差错为
△K＝[(K－KxN)／KxN]×100%
以上式中KN、IN——规范电流互感器的变比和二次电流值；
K、I——被试电流互感器的变比和二次电流值；
KxN——被试电流互感器的额外变比。
试验时应留意，应将非被试电流互感器二次绕组短路，谨防开路；
应尽量选择使规范电流互感器与被试电流互感器变比一样，若是变比正确的话，其二次绕组电流表读数也应一样。
2. 电压互感器的变比查看
关于变比在变比电桥测试范围内的电压互感器，可直接选用变比测验仪测试其变比。
关于变对比大的电压互感器，查看其变比可选用双电压表法或选用图2所示用与规范电压互感器对对比的方法。
用图2所示方法对电压互感器进行变比测试时，应留意通常经过调压器和试验变压器向高压侧施加电压，在二次侧测试。
图2 电压互感器变比查看试验接线图
T1—单相调压；T2—试验变压器；
TVN—规范电压互感器；T—被试电压互感器。

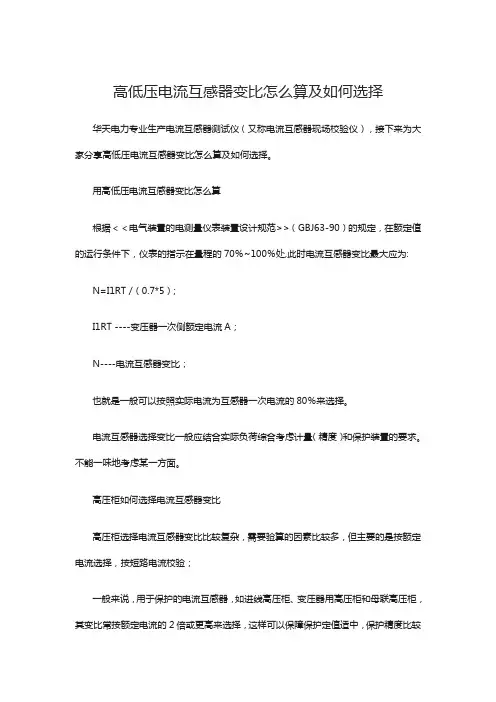

高低压电流互感器变比怎么算及如何选择华天电力专业生产电流互感器测试仪（又称电流互感器现场校验仪），接下来为大家分享高低压电流互感器变比怎么算及如何选择。
用高低压电流互感器变比怎么算
根据＜＜电气装置的电测量仪表装置设计规范>>（GBJ63-90）的规定，在额定值的运行条件下，仪表的指示在量程的70％~100％处,此时电流互感器变比最大应为: N=I1RT /（0.7*5）;
I1RT ----变压器一次侧额定电流A；
N----电流互感器变比；
也就是一般可以按照实际电流为互感器一次电流的80％来选择。
电流互感器选择变比一般应结合实际负荷综合考虑计量（精度）和保护装置的要求。
不能一味地考虑某一方面。
高压柜如何选择电流互感器变比
高压柜选择电流互感器变比比较复杂，需要验算的因素比较多，但主要的是按额定电流选择，按短路电流校验；
一般来说，用于保护的电流互感器，如进线高压柜、变压器用高压柜和母联高压柜，其变比常按额定电流的2倍或更高来选择，这样可以保障保护定值适中，保护精度比较
高，在这个定值附近，既不会出现电流太小继电器或机构不动作，也不会出现电流太大使互感器饱和，达不到定值而不动作；
用于计量用的电流互感器，如计量柜，其变比常按额定电流或略高来考虑，但一般不会大于1.2倍额定电流；这样既可以保证小负荷时的计量精度，又可以在大电流时饱和，防止二次出现大电流而烧毁计量仪表；
当然，在电流互感器选择后，还要计算该互感器使用处的短路电流，据此校验电流互感器的动、热稳定性等，防止出现短路电流过大而烧毁互感器。
华天电力专业生产的电缆故障测试仪，是您值得信赖的选择，欢迎各位电力工作者咨询。
检查电流互感器的变比和极性试验工艺一、试验准备1(人员组织表1 序号项目单位数量备注1 工作负责人人 1 全面负责2 试验员人 2 操作、记录 2(仪器、设备及材料配置表2 序号名称型号技术规格单位数量备注1 继电器试验器 TPR-22V 台 12 交流电流表 D26-A 5A,0.5级块 1交流电流表 1A,0.5级块 10- 360? 3 数字相频计 DPF-30N 块 1 1级4 试验连线条 65 开关板块 16 计算器台 17 原始记录本本 1二、操作程序1(试验流程图试验准备选择仪器仪器检查接线测试填写报告记录测试完毕2(试验接线图继电器 ,220V 试验器相频仪L1 k1L2 流互 k2图1 电流互感器变比、极性测试接线图三、试验步骤1(试验准备该项试验应在被试物安装就位后进行，试验准备按表1、表2准备。
2(选择仪器根据试验要求,检查电流互感器变比和极性选用继电器试验器坐电流源、相频仪观察相位、电流表测量一次、二次电流值。
3(仪器检查由于仪器设备到达现场，经过长途运输和装卸，所以试验前必须对仪器作必要的检查工作。
首先检查外观应完好无损，然后作通电检查，检查无误后方可使用。
4(接线试验按图1接线, A1选10A电流表; A2选1A电流表。
5、测试(1)对于电流互感器采用双表法检查变比误差;(2)在互感器的一次侧施加电流，在电流表A1读取一次电流I1。
在电流表A2读取二次电流I2，记录测量的一次值和二次值;同时读取相频仪显示的角度值Ф。
(3)降电流至零，切断电源，进行计算核对变比误差计算:K=I1/I26(记录测试时应记录:仪器型号、编号、被试设备铭牌、试验结果。
记录使用墨水笔，字迹要清晰。
记录本采用专门的原始记录本。
记录测试数据时应复述，操作人确认后方可记录。
7(测试完毕测试完毕后，恢复拆除的外部接线，由工作负责人检查确认。
工作负责人应对原始记录进行审核，内容包括:记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整，检查无误后，审核人应签字。
电流互感器变比检查试验方法电流互感器是变压器的一种，主要用于从高压系统中测量电流并将其转换为较小电流，以保护仪表和测量系统。
为确保电流互感器正常工作，需要进行变比检查试验。
以下是电流互感器变比检查试验方法：一、检查工具和设备1.电流互感器2.标准电流互感器或大功率稳压电源3.万用表或示波器4.调整电源5.功率计6.交流电桥7.电压表或数字电压表8.绝缘测试仪二、试验前准备1.检查电流互感器2.设置试验参数3.连接电路4.检查接线5.校准电流互感器三、试验方法1.变比试验连接待测电流互感器和标准电流互感器或大功率稳压电源的交流侧，并设置适当的电压和电流。
利用万用表或示波器测量两个互感器的输出。
通常，变比试验的结果以变比误差表示。
变比误差可以通过下列方程计算：变比误差=(实际输出/标称值)×100%。
2.精度试验连接待测电流互感器和调整电源并设置合适的电压和电流，使用功率计测量输出功率。
然后使用电桥或电压表测量电流和电压，以计算输出功率。
精度试验通常以精度误差表示。
精度误差可以通过下列方程计算：精度误差=(实际输出功率/标称值)×100%。
3.绝缘试验对变压器的低压绕组进行绝缘试验，以确定其绝缘抵抗度是否满足标准。
检查电流互感器的绝缘状态可使用绝缘测试仪。
四、试验后操作1.将测量结果记录在试验记录表上。
2.制定维护计划，以确保电流互感器按标准工作。
3.如果发现问题，需尽快修理或更换电流互感器。
总之，电流互感器的变比检查试验方法需要仔细的操作，检查也应遵循标准规范，并记录和维护记录，以确保试验的可靠性和准确性。
电流互感器变比检验的简便方法范文电流互感器是一种常见的测量电流的装置，它通过变压器的原理将高电流转换成低电流，便于测量和保护电路。
然而，互感器的变比是否准确对于电力系统的安全运行至关重要。
因此，我们需要进行变比检验，以确保互感器的准确度。
本文将介绍一种简便的方法来进行电流互感器变比检验。
首先，准备好所需的设备和工具。
我们需要一台电流表和一个较大的额定电流，以便经互感器变比后能得到一个较小的电流值。
同时，我们还需要有一个标准的变比电流互感器作为对照。
接下来，按照以下步骤来进行变比检验：1. 首先，将待检的互感器和标准互感器分别连接到电路中。
确保连接的稳固和正确。
2. 接下来，将额定电流通过待检互感器和标准互感器的一侧，并记录下通过标准互感器的电流值。
记为I1。
3. 然后，将额定电流通过待检互感器的另一侧，并记录下通过待检互感器的电流值。
记为I2。
4. 计算互感器的变比。
变比等于I1/I2。
如果变比接近于额定变比，则互感器的变比准确。
5. 重复上述步骤，使用不同的额定电流值来检验互感器的变比。
确保检验的准确性和可靠性。
此外，为了确保变比检验的精度，我们还可以按照以下方法进行校正：1. 首先，分别将额定电流通过待检互感器和标准互感器，并记录下通过两者的电流值。
2. 计算待检互感器的变比。
变比等于标准互感器电流值除以待检互感器的电流值。
3. 如果待检互感器的变比与标准互感器的变比不一致，则说明待检互感器存在偏差。
我们可以根据偏差值进行校正。
4. 对于电流互感器，我们可以通过调整互感器的匝数或改变磁路的长度来进行校正。
重新计算变比，并进行检验。
总之，电流互感器的变比检验是确保电力系统安全和稳定运行的重要环节。
通过使用上述简便的方法进行检验，我们可以快速准确地判断互感器的变比是否准确，并进行必要的校正。
这将有助于提高变比的精度和准确性，从而保证电力系统的正常运行。
电流互感器变比检验的简便方法范文（二）电流互感器是电力系统中广泛使用的一种电气设备，它主要用于测量电流的变化和传输电流信号。
电流互感器变比检验的简便方法电流互感器是一种常用的电力测量设备，用于将高电流转换为低电流，以便于计量、保护和控制等应用。
在使用前，需要进行变比检验来确认电流互感器的变比是否符合要求。
本文将介绍一种简便的电流互感器变比检验方法。
首先，我们需要准备一台标准电流互感器和一台多功能电流表。
标准电流互感器应具有已知的准确变比值，可以来自于已经校验过的电流互感器或者专门用于校验的设备。
多功能电流表应具备较高的精度和稳定性，能够测量变比范围内的电流。
变比检验的步骤如下：1. 将待检电流互感器与标准电流互感器连接起来，确保连接稳固可靠。
2. 调节标准电流互感器的输入电流至某一固定值，可以选择标准电流互感器的额定电流值或者待检电流互感器的额定电流值。
3. 将标准电流互感器的输出接入多功能电流表，记录测量值I1。
4. 将待检电流互感器的输出接入多功能电流表，记录测量值I2。
5. 计算变比，变比=I1/I2。
需要注意的是，在进行变比检验时，应确保待检电流互感器和标准电流互感器的额定电流和额定变比相同，并且待检电流互感器的连接方式与实际使用场景相同。
同时，在进行测量时应注意消除测量误差，如电流表的零点漂移、外部磁场干扰等。
此外，为了提高变比检验的准确性，可以进行多组重复测量，然后取平均值作为最终计算结果。
同时，还可以进行误差分析，比较待检电流互感器和标准电流互感器测量值之间的偏差，并判断变比是否符合要求。
总结起来，电流互感器变比检验的简便方法包括连接标准电流互感器和待检电流互感器，通过多功能电流表测量两者的输出电流，计算得到变比。
在进行检验时应注意保证连接的稳固可靠，消除测量误差，提高准确性。
变比检验是电流互感器质量保证的重要环节，有效的变比检验方法可以保证电流互感器的测量准确性，从而提高电力系统的运行可靠性和安全性。
互感器极性和变比试验
变压器和互感器的一次、二次侧都是交流，所以并无绝对极性，但有相对极性。
测试互感器的极性很重要，因为极性判断错误会导致接线错误，进而使计量仪表指示错误，更为严重的使带有方向性的继电保护误动作。
测量变比可以检查互感器一次、二次关系的正确性，给继电保护正确动作、保护定值计算提供依据。
进行互感器的联结组别和极性试验时，检查出的联结组别和极性必须与铭牌标记及外壳上的端子符号相符。
例如：一台型号为LCWB-110的电流互感器，其铭牌数据如下：
一次额定电流为2×300/5A，额定电压为110KV。
二次标记：S1—S2，300/5；S1—S3，600/5.。
在交接试验中，连同二次引线在“端子箱”处测量变比、极性，当测试到4S1—4S2，变比120；4S1—4S3，变比60。
其极性为“加”与铭牌值相比较，不相符，而其余二次绕组都与铭牌值相符。
经检查发现，电流互感器的二次端子与“端子箱”所连接的二次引线，连接错误，将二次引线重新连接在“端子箱”处，再次进行测量4S1—4S2、4S1—4S3变比、极性均与铭牌值相符。
测试互感器的极性和变比的方法哟直流法、比较法和自动变比测试仪法。
目
前现场常用的是DCBC-S 全自动变比组别测试仪来测量。
电流互感器检验项目和试验方法分析电流互感器是按照电磁感应原理，通常用闭合的铁心和绕组构成。
它是一种变压器，电力系统供测量仪器、仪表和继电保护等电器采样使用的必不可少的設备。
串接在测量仪表和保护回路中，电流互感器在工作时，始终是闭合的，当电网电压和电流高于一定量值时，电能表和其他测量仪表及继电保护装置必须经过互感器接入电网，才能实现正常测量和保护电力设备的安全。
本文针对电流互感器检验项目和试验方法进行分析。
标签：电流互感器；检验项目；试验方法分析一、电流互感器的定义电流互感器又叫“仪用电流互感器”。
它有一种意义是实验室使用的多电流比精密电流互感器，通常用来扩大仪表的量程。
电流互感器跟变压器一样，都是根据电磁感应的基本原理进行工作，互感器改变的是电流而变压器改变的是电压值。
互感器连接的被测电流的绕组Nl为一次绕组（即初级绕组）；连接测量仪表的NZ是二次绕组（即次级绕组）。
在发电，变电，输电，配电和用电的线路中电流大小悬殊上的差距，为方便测量，控制和保护必须得到一致的电流，还有路线上的电压通常很高，不能直接测量其数值。
电流的互感器起到的就是实现电流的变换和隔离的效果。
二、现场检验周期及检验项目（1）新投运或改造后的I，1，m，四类电能的高压测量装置要在30天内进行当场检验。
检验事项通常有：首先，电能计量器具的准确性。
其次，检查电能计量装置的运行状况，及时发现用电异常如：报装容量，变比大小，端子接触，窃电迹象等。
最后，检查二次负荷有无变化，二次回路接线是否正确等。
（2）I 类电能表要保证每三个月进行一次现场检验，1类电能表要每六个月进行，m类电能表则每年检验一次。
（3）互感器十年进行一次现场检验，当互感器的误差超过标准范围时，要找到原因，重新调整试验的思路和计划，尽快解决，时间要少于最近主设备每次的完成检验时间。
（4）运行中的35千伏及其以上的电压互感器中的二次电路的电压差值，要保证每隔两年进行一次检验。
，：艺。
≈、登。
，风电压法检查电流互感器变比的试验方法在现场实际工作中的应用赵丽哑(黄河电力测试科技工程有限公司，青海西宁810007)[摘要]新老授程都把屯流互感器交接时和更换绕纽舌的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证．但由于种种原因，现场试验时偶而也能检查出大多是由于抽头引错的产品。
因此现场变比检查试验成为多年不变的项目。
[关键词]电流互感器；电压法检查新老规程都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时1禺而也能检查出大多是由于抽头引错的产品。
因此现场变比检查试验成为多年不变的项目。
1电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。
而电流互感器变比现场试验属于检查性质，即不考虑由于设计和制造影响电流互感器变比误差的原因而重点检查匝数比。
电流法的试验特点是基本上模拟了电流互感器在工作中的实际运行状况。
如果电流互感器一次电流小，试验容易，能保证一定的准确度。
但是随着系统容量的增加，电流互感器一次电流越来越大，可达数万安培。
现场加电流至数干安培或数万安培几乎是不可能的。
刚氏试验电流对减小试验容量意义不大，刚氏试验电流太多则电流互感器误差骤增，达不到检查变比的目的。
根据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和；贝9量电流比都可以计算出匝数比。
有关资料介绍了用电压法检查电流互感器变比的试验方法的原理，这里不再赘述。
为了保证测量准确度需控制二次激磁电流I。
不超过1O m A)。
2对某发电厂发电机出口电流互感器用电压法检查变比的试验电流互感器的标准变比为15000A／5A o1)在试验室：用1m m：的短导线穿过电流互感器～次将一块毫伏表接入一次回路中，用1m m2的短导线将一台调压器及一块电压表接入二次回路中。
试验结果如下二砍鹿加电压二谈擞磁电流—竣测量电压测量受此U二C V)It C“)U《nV)R--U／U 背景O D D05210．305．053．41302015．507．005．16000420．208．686．∞3015从所测数据可以看出：电源开关合上时表计的背景值很小，可忽略。
电流互感器变比简介电流互感器是一种用于测量电流的传感器。
它通过感应器件对电流进行变换，将大电流变换成小电流，从而方便测量和监测系统中的电流。
电流互感器的一个重要指标是变比，即输入和输出电流之间的比例关系。
本文将介绍电流互感器的变比及其影响因素。
什么是电流互感器的变比？电流互感器的变比是指输入电流和输出电流之间的比例关系。
通常使用变比（Turns Ratio）这个物理量来描述。
变比的计算公式如下：$$ \\text{变比} = \\frac{\\text{输入电流}}{\\text{输出电流}} $$变比可以是整数、小数或者分数形式，取决于具体的应用场景。
影响电流互感器变比的因素1. 互感器的结构和设计电流互感器的结构和设计对其变比有直接影响。
互感器的绕组匝数、匝间距、磁芯材料等都会影响互感器的变比。
一般来说，匝数越多、匝间距越小，变比就越大。
2. 磁性材料的特性磁性材料的特性对电流互感器的变比也有很大的影响。
磁性材料的饱和磁导率、磁滞损耗等都会影响互感器的变比。
选择合适的磁性材料对于保持互感器的准确性是非常重要的。
3. 温度温度是另一个影响电流互感器变比的因素。
温度会影响磁性材料的磁导率、电阻和绝缘性能，从而影响互感器的变比。
因此，在使用电流互感器时，要注意温度的变化对变比的影响。
4. 外部电路和测量设备外部电路和测量设备也会对电流互感器的变比产生影响。
外部电路的电阻、电容等元器件参数会对互感器的变比产生影响，测量设备的精度和灵敏度也会影响对变比的测量准确度。
如何测试电流互感器的变比？一般来说，可以通过以下方法测试电流互感器的变比：1.使用标准电流源产生已知电流，通过电流互感器测量输出电流，然后计算变比；2.利用模拟计算机仿真软件进行模拟计算，计算变比。
注意事项在使用电流互感器时，需要注意以下事项：1.温度的变化会影响电流互感器的变比，因此要选择适用于实际工作温度的互感器；2.在连接电流互感器时，要注意正确接线，以免影响变比的测量结果；3.如果需要更高的变比，可以考虑串联多个电流互感器。
电流互感器变比检验的简便方法范本电流互感器变比检验是指对电流互感器的变比进行检测，以确保其输出信号与实际电流的比例关系准确。
本文将介绍电流互感器变比检验的简便方法，并提供一个范本，帮助读者更好地理解和实施检验。
一、检验原理电流互感器变比检验是通过比较电流互感器的输入电流与输出信号之间的比例关系来进行的。
具体而言，可以通过下面的步骤来进行检验：1. 将已知的电流信号输入到电流互感器的一侧（通常是一次侧），并测量输入电流的数值（记为I1）；2. 将输出信号接入到测试设备（如示波器或电流表）上，并测量其数值（记为I2）；3. 计算变比k，即k = I2 / I1；4. 将变比k与电流互感器的标称变比进行比较，以确定其误差是否在允许范围内。
二、检验步骤1. 准备工作- 确保检验设备（如电流源、示波器、电流互感器标称变比）的准确性；- 确保检验环境符合要求，无外界干扰；- 按照电流互感器的额定参数设置检验电流的大小。
2. 连接电路- 将电流源与电流互感器的一侧相连，并确认连接无误；- 将电流互感器的输出端与测试设备相连接，例如使用示波器进行测试。
3. 输入电流测量- 调节电流源的输出电流至待测电流互感器的定标电流，记为I1；- 使用电流表或电流变送器等设备，通过检测电流源输出的电流值来验证输入电流的准确性。
4. 输出信号测量- 将示波器或电流表等设备连接到电流互感器的输出端，并将设备调至合适的量程；- 记录并测量输出信号的电流值，记为I2。
5. 计算变比- 根据输入电流和输出信号的测量值计算电流互感器的变比，即k = I2 / I1。
6. 误差分析- 将计算得到的变比与电流互感器的标称变比进行比较；- 若变比误差在规定的范围内，则电流互感器变比检验合格；- 若变比误差超出允许范围，则电流互感器变比检验不合格。
三、范本示例电流互感器型号：XXX型号额定一次电流：XXXA额定二次电流：XXXA标称变比：XXX：XXX一、准备工作1. 确保示波器的准确性，并调校至适当量程。
电流互感器 变比检查 电流法 电压法

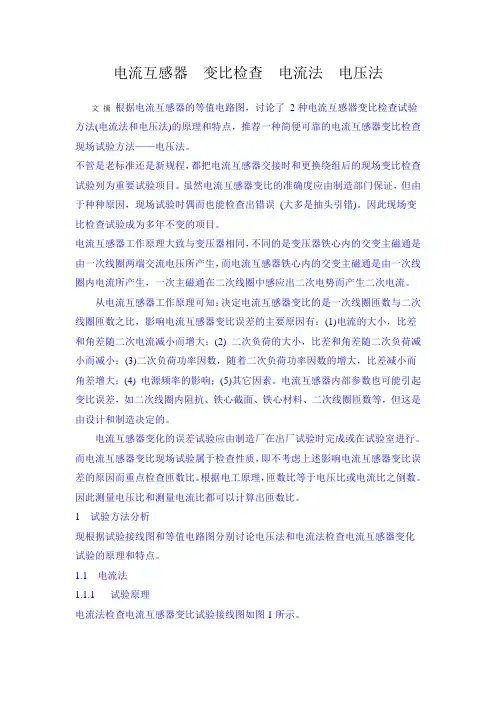

文摘根据电流互感器的等值电路图，讨论了 2种电流互感器变比检查试验方法(电流法和电压法)的原理和特点，推荐一种简便可靠的电流互感器变比检查现场试验方法——电压法。
不管是老标准还是新规程，都把电流互感器交接时和更换绕组后的现场变比检查试验列为重要试验项目。
虽然电流互感器变比的准确度应由制造部门保证，但由于种种原因，现场试验时偶而也能检查出错误 (大多是抽头引错)。
因此现场变比检查试验成为多年不变的项目。
电流互感器工作原理大致与变压器相同，不同的是变压器铁心内的交变主磁通是由一次线圈两端交流电压所产生，而电流互感器铁心内的交变主磁通是由一次线圈内电流所产生，一次主磁通在二次线圈中感应出二次电势而产生二次电流。
从电流互感器工作原理可知：决定电流互感器变比的是一次线圈匝数与二次线圈匝数之比，影响电流互感器变比误差的主要原因有：(1)电流的大小，比差和角差随二次电流减小而增大；(2) 二次负荷的大小，比差和角差随二次负荷减小而减小；(3)二次负荷功率因数，随着二次负荷功率因数的增大，比差减小而角差增大；(4) 电源频率的影响；(5)其它因素。
电流互感器内部参数也可能引起变比误差，如二次线圈内阻抗、铁心截面、铁心材料、二次线圈匝数等，但这是由设计和制造决定的。
电流互感器变化的误差试验应由制造厂在出厂试验时完成或在试验室进行。
而电流互感器变比现场试验属于检查性质，即不考虑上述影响电流互感器变比误差的原因而重点检查匝数比。
根据电工原理，匝数比等于电压比或电流比之倒数。
因此测量电压比和测量电流比都可以计算出匝数比。
1 试验方法分析
现根据试验接线图和等值电路图分别讨论电压法和电流法检查电流互感器变化试验的原理和特点。
1.1 电流法
1.1.1 试验原理
电流法检查电流互感器变比试验接线图如图1所示。
图 1 电流法的试验接线
电流源包括 1 台调压器、1 台升流器；L 1 、L 2 电流互感器一次线圈2
个端子；K 1 、K 2 电流互感器二次线圈2个端子；A 1 电流表(测量电流
互感器一次电流)；A 2 电流表(测量电流互感器二次电流) 电流法检查电流互感器变比等值电路图如图 2所示。
图 2 电流法的等值电路电流源；A——电
流表；I 1 电流互感器的一次电流；I 2 ′折算到一次侧的电流互感器二次电流； r 1 、x 1 电流互感器一次线圈电阻、漏抗；r 2 ′、x 2 ′折算到一
次的电流互感器二次线圈电阻、漏抗；Z m 电流互感器激磁抗。
当电流
互感器正常运行时二次线圈处于短路状态，铁心磁密很低，即 Z m 很大。
从等值电路图可知，当Z m 很大时，I 1 ＝I 2 ′。
1.1.2 电流法试验的特点电流法的优点是
基本模拟电流互感器实际运行(仅是二次负荷的大小有差别)，从原理上
讲是一种无可挑剔的试验方法，同时能保证一定的准确度，也可以说是一种容易理解的试验方法。
但是随着系统容量增加，电流互感器电流越来越大，可达数万安培。
现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能。
降低一些试验电流对减小试验容量没有多大意
义，降低太多则电流互感器误差骤增。
.2 电压法
.3 1.2.1 电压法试验原理
电压法检查电流互感器变比试验接线图如图3所示。
图 3 电压法的试验接线图电压源(1 台调压器)；L 1 、L 2电流互感器一次线，圈2个端子；K 1 、K 2电流互感器二次线圈2个端子；V电压表，测量电流互感器二次电压；mV毫伏表，测量电流互感器一次电压。
电压法检查电流互感器变比等值电路图如图 4
所示。
图 4 电压法的等值电路电压源；V电压表；mV毫伏表；I 0电流互感器激磁电流；U 1电流互感器一次电压； U 2 折算到一次侧的电流互感器二次电压； r 1 、x 1电流互感器一次线圈电阻、漏抗； r 2 ′、x 2 ′——折算到一次侧的电流互感器二次线圈电阻、漏抗； Z m 电流互感器激磁阻抗。
当电压法测电流互感器变比时，一次线圈开路，铁心磁密很高，极易饱和。
电压 U 2 ′稍高，励磁电流I 0 增大很多。
从等值电路图可得下式： U 2 ′＋I 0 ×(r 2 ′＋jx 2 ′)＝U 1 从式中可知引起误差的是 I 0 ×(r 2 ′＋jx 2 ′)，变比较小、额定电流5A的电流互感器二次线圈电阻和漏抗一般小于1Ω，变比较大、额定电流为1A的电流互感器二次线圈电阻和漏抗一般1～15Ω。
以1台 220 kV、2500A／1 A电流互感器现场试验数据为例：二次线圈施加电压250 kV，一次线圈测得电压100 mV，此时二次线圈激磁电流约2mA，二次线圈电阻和漏抗约15Ω，
I 0 ×(r 2 ′＋jx 2 ′)＝30 mV。
30mV与250 V相比不可能引起误差。
从上述分析可知：电压法测量电流互感器变比时只要限制激磁电流
I 0 为mA级，即可保证一定的测量精度。
1.2.2 电压法试验的特点
电压法的最大的优点是试验设备重量较轻，适合现场试验，只需要1个小调压器、1块电压表、1块毫伏表。
仅仅是要注意限制二次线圈的励磁电流小于10mA，即可保证一定的准确度。
2 结论
(1)用电流法检查电流互感器变比的现场试验需要笨重的试验设备，而且达到数千安培几乎不可能。
若试验电流降低太多，则电流互感器误差骤
增。
(2)用电压法检查电流互感器变比的现场试验仅需要1个小调压器、1块电
压表、1块毫伏表，是一种简便可靠的现场试验方法。
