Lisp程序语言的具体实现和运用浅析一、引言：随着工业技术和生活水平的提高，室外管线的种类越来越多，对室外管线设计的要求就越来越高。
室外管网不仅仅需要在平面上按照相关的规范规程进行综合排布，还需要在竖向高度上进行精心安排，才能在有限的空间合理组织各种管线的布置。
而这种需求必然要求设计师拥有比较强大的软件来进行室外管线设计的工作。
然而目前国内许多设计机构在管线综合方面主要靠手工综合，而且竖向标高的碰撞上面基本不进行设计，都是靠施工单位在施工现场根据实际情况自行避让。
这样导致室外管网排布的混乱，既不规范，甚至带来安全隐患等因素。
往往发生拆了又建，建了又拆，很难统筹管理，后期维护困难等问题。
上面的情况一再发生，无论是地方政府还是设计单位、业主等都越来越意识到室外管网合理规划，统一综合设计的重要性和必要性。
而且手工进行综合设计已经难以胜任这样的工作，迫切需要强大的软件进行辅助设计。
目前能进行室外管网综合的软件主要有一些国产软件和AutoDesk公司的Revit系列软件，但是一些国产软件使用繁琐复杂，难以满足设计师的需求，而Revit这样的BIM软件虽然在管线碰撞等方面很有优势，但是对硬件要求高，需要专门培训，使用起来也比较复杂。
因此，开发出真正适合管网综合的程序就显得很有必要。
二、LISP和BIM的简介：LISP（LISt Processor，即列表处理语言），由约翰·麦卡锡在1960年左右创造的一种基于λ演算的函数式编程语言。
可以说Lisp语言抽象复杂却又大道至简，它的主要的特点：1代码量小，2功能全，3易扩展。
AutoLISP是由Autodesk公司开发的一种LISP程序语言，嵌入在AutoCAD 内部，具有智能的特点的编程语言。
通过AutoLISP编程，可以节省工程师很多时间。
AutoLISP程序语言在室外管网综合方面得天独厚的优势。
近几年BIM技术的方兴未艾，室外管网综合的性质决定了它比较适合采用BIM技术。
![lisp和prolog[精华]](https://uimg.taocdn.com/ffdf9d71f4335a8102d276a20029bd64793e6256.webp)

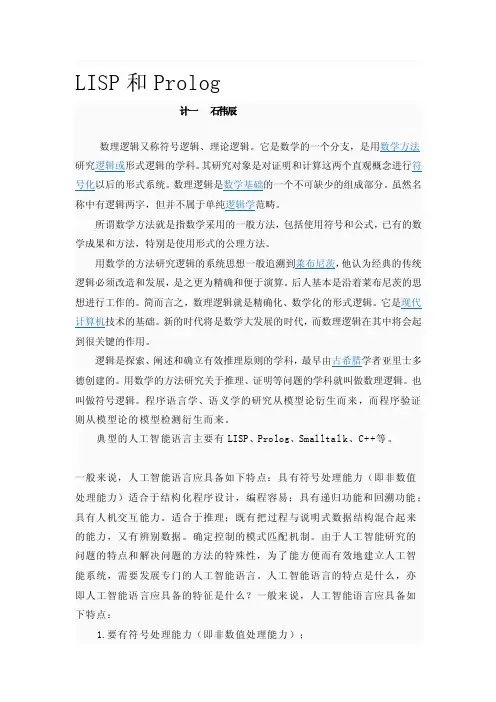

LISP和Prolog计一石伟辰数理逻辑又称符号逻辑、理论逻辑。
它是数学的一个分支，是用数学方法研究逻辑或形式逻辑的学科。
其研究对象是对证明和计算这两个直观概念进行符号化以后的形式系统。
数理逻辑是数学基础的一个不可缺少的组成部分。
虽然名称中有逻辑两字，但并不属于单纯逻辑学范畴。
所谓数学方法就是指数学采用的一般方法，包括使用符号和公式，已有的数学成果和方法，特别是使用形式的公理方法。
用数学的方法研究逻辑的系统思想一般追溯到莱布尼茨，他认为经典的传统逻辑必须改造和发展，是之更为精确和便于演算。
后人基本是沿着莱布尼茨的思想进行工作的。
简而言之，数理逻辑就是精确化、数学化的形式逻辑。
它是现代计算机技术的基础。
新的时代将是数学大发展的时代，而数理逻辑在其中将会起到很关键的作用。
逻辑是探索、阐述和确立有效推理原则的学科，最早由古希腊学者亚里士多德创建的。
用数学的方法研究关于推理、证明等问题的学科就叫做数理逻辑。
也叫做符号逻辑。
程序语言学、语义学的研究从模型论衍生而来，而程序验证则从模型论的模型检测衍生而来。
典型的人工智能语言主要有LISP、Prolog、Smalltal k、C++等。
一般来说，人工智能语言应具备如下特点：具有符号处理能力（即非数值处理能力）适合于结构化程序设计，编程容易；具有递归功能和回溯功能；具有人机交互能力。
适合于推理；既有把过程与说明式数据结构混合起来的能力，又有辨别数据。
确定控制的模式匹配机制。
由于人工智能研究的问题的特点和解决问题的方法的特殊性，为了能方便而有效地建立人工智能系统，需要发展专门的人工智能语言。
人工智能语言的特点是什么，亦即人工智能语言应具备的特征是什么？一般来说，人工智能语言应具备如下特点：1.要有符号处理能力（即非数值处理能力）；2.适合于结构化程序设计，编程容易；（要把系统分解成若干易于理解和处理的小单位的能力，从而既能较为容易地改变系统的某一部分，而又不破坏整个系统。
Lisp教程一．Lisp基础知识二．对话框基础一．基本知识第1节--------------------------------------------------------------------------------基本知识AutoLISP是一种针对扩充及自订AutoCAD函数机能而产生,以LISP为基础的程序设计语言.LISP本身于50年代末期出现,是一种擅于处理串行文字(List of Processing),属第四代「人工智能(Artificial Intelligence)」的计目的是令使用者充份利用AutoCAD进行开发,直接增加及修改AutoCAD指令.AutoLisp语言建基于普通的LISP语言上,并扩充了许多适用于CAD的特殊功能而形成.是一种能以直译方式(不须先行编译)亦可于AutoCAD内部执行的直译性程序语言.程序容易学习及撰写,程序即使出错亦不会对操作系统(如DOS,WINDOWS)有不良影响.数据及程序均统一以串行(List)结构表示.可直接调用几乎全部的AutoCAD命令.既具备一般高级语言的基本结构和功能,亦有一般高级语言没有的强大图形处理能力.内建于AutoCAD应用程序,不须另行购买;亦不须使用特定的编辑器或开发环境.可配合AutoCAD提供的PDB,建立DCL(Dialog Control Language)文件创建对话框.缺点: 执行速度较ObjectArx(旧称ARX,以C或C++程序开发,取代以前的ADS)程序慢;原程序不易保护;对低阶的硬件数据不易存取.第2节--------------------------------------------------------------------------------函数(Function)在AutoLISP程序语言中所有的成份都是以函数的形式出现,AutoLISP程序就是顺序执行连串的函数.函数的运行过程就是对函数的求值(结果)过程;函数的基本语法如下:(函数名称参数1 参数2....)e.g. (PRINC "AutoLISP Programming")每一个完整的函数必须包在一对小括号( )内,左边为开括号,右边为关括号;如有若干数量的开括号,则一定有同等数量的关括号对应.左边开括号后紧随函数名称.函数名称与参数之间,或参数与参数之间须最少留一个空格.函数可有一个或多个参数(也可能没有参数),视该函数而定.函数名称不分大小写,即大小写字母视为相同.第3节--------------------------------------------------------------------------------数据型态(Data Type)整数(INT)没有小数字的数值,32位有号数,范围从+2,147,483,647到-2,147,483,648实数(REAL)带小数字的数值,以倍精度浮点格式储存(最少14位小数) e.g. 12.5当数值在1与-1之间时,必须加上前导零 e.g. 0.05可以科学记号表示: 在E或e后加上次方值 e.g. 4.1e-6字符串(STR)一般文字,其前后必须加上双引号" e.g. "AutoCAD"控制字符或脱逸码必须为小写,且须在字符前加上反斜线\ e.g. "\AutoCAD"像素名称(ENAME)是指定给图文件内对象的指针(Pointer,为16进位的数字卷标)e.g. <Entity name:14e5180>像素名称在图文件内是唯一的,不会重复对象的像素名称只在目前作业中有效,再开启图档时,会指定新的像素名称予该对象档案(FILE)以OPEN函数所开启档案的指针,作为其它函数(读写该档案)的自变量选集(PICKSET)用SSGET等函数建立的一个或多个对象的集合或群组转化(V ARIANT)可将像素名称转换为可与ActiveX配搭使用的VLA-Object对象符号(SYM)用以储存静态数据的名称;例如内建或使用者定义的函数符号名称不分大小写,可由任意长度的可打印字符组成;但下列的字符除外:左括号( 右括号) 句点. 单引号' 双引号" 分号;表(LIST)亦称为串行,是放在一对小括号( ) 内,一个或多个元素的有序集合e.g. (1.0 "Lisp" ( ) (5.6 7))元素可以是字符串,符号,整数或实数;也可以是另一个表元素与元素之间要用空格隔开,但元素与小括号之间则可以不隔空格为便于存取表内各元素,每个元素均有其序号;从表的左边开始,第一个元素序号为0,依此类推表的大小即为其顶层元素的数量(内层嵌套式的表,视为单一元素)点对(Dotted Pair)亦是表的一种;表内有2个元素,中间以一圆点分隔,且元素与圆点之间亦须以空格分开若表内没有任何元素,称为空串行或空表;以( ) 或(NIL) 表示第4节--------------------------------------------------------------------------------变数(Variable)为程序执行中动态储存数据的符号名称;主要分为2类:区域(Local)变量又称为局部变量;该变量只在该程序段落中有效,不能为其它程序使用全域(Global)变量又称为整体变量;变量在所有程序段落中均可使用变量名称与符号的限制相同,使用时宜采用有意义及易于辨别的名称变量在赋值或使用前无须先行设定相同的变量可以储存不同型态的数据(但同一时间内只可储存一种型态)在指定新的数据之前,变量储存的内容会保持不变赋值将数据给予指定的变量储存以内建函数SETQ进行(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(SETQ 变量名称1 资料1 [变量名称2 资料2 ....] )e.g. (SETQ NAME "David" AGE 37 WEIGHT 72.5 POINT (LIST 10 20))在函数名称之后,各参数以两个一组,每组左边为变量名称,右边为存入变量的数据亦可将变量名称赋以空值(NIL) :e.g. (SETQ OCCUPATION NIL)要显示变量所储存的数据,可以使用内建函数PRINC(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(PRINC 变量名称)e.g. COMMAND : (PRINC NAME) Result : David"David"在绘图模式中,亦可于指令行中使用感叹号! 来显示变量内容,或作为指令选项的输入值;语法如下: !变量名称e.g. COMMAND : !NAME Result : "David"在Visual LISP的主控台窗口中,于提示符号_$ 后键入要显示的变量名称_$变量名称e.g. _$NAME要检查变量所储存的数据型态,可使用内建函数TYPE;语法如下:(TYPE 变量名称)e.g. COMMAND : (TYPE NAME) Result : STR若检查的变量没有储存数据,则会传回NIL第5节--------------------------------------------------------------------------------练习(Exercises)将四个坐标分别存入四个变量中,并以LINE或PLINE指令,配合四个坐标变量,画出正四边形. COMMAND : (SETQ POINT1 (LIST 0 0) POINT2 (LIST 0 10) POINT3 (LIST 10 10) POINT4 (LIST 10 0)) COMMAND : LINE ;直线段指令COMMAND : !POINT1 ;第一点(左下角起点)COMMAND : !POINT2 ;第二点(左上角)COMMAND : !POINT3 ;第三点(右上角)COMMAND : !POINT4 ;第四点(右下角)COMMAND : C ;自动联机至起点以关闭四边形画圆: 将圆心坐标及半径长度分别存入两个变量中(变量名称及数据型态自订)COMMAND : (SETQ CEN (LIST 0 0) RAD 20) ;将圆心点设为坐标0,0;半径为20COMMAND : CIRCLE ;执行划圆指令Specify center.... : !CEN ;在提示后以变量CEN响应输入Specify radius.... : !RAD ;在提示后以变量RAD响应输入将不同型态的数据,分多次存入相同的变数内;每次均以PRINC及TYPE函数显示变量内容及其数据型态COMMAND : (SETQ TEMP 1.2) ;将实数1.2存入变数TEMPCOMMAND : !TEMP Result : 1.2COMMAND : (TYPE TEMP) Result : REALCOMMAND : (SETQ TEMP "AutoLISP") ;将字符串存入变量TEMPCOMMAND : !TEMP Result : "AutoLISP"COMMAND : (TYPE TEMP) Result : STR二数值资料第1节--------------------------------------------------------------------------------基本运算加函数(+ [数值参数1 数值参数2 ....] )e.g. (+ 2.5 4 6) Result : 12.5函数的结果为各参数之总和若仅提供一个参数,则以0加上此参数的结果为返回值若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数减函数(- [数值参数1 数值参数2 ....] )e.g. (- 10 2 3) Result : 5结果为第一个(最左边)参数减去其右边各参数的总和若只提供一个参数,返回值为0减去该参数的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数乘函数(* [数值参数1 数值参数2 ....] )结果为所有参数的乘积若只提供一个参数,则返回值为该参数乘以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数除函数(/ [数值参数1 数值参数2 ....] )e.g. (/ 24 2 3) Result : 4结果为第一个(最左边)参数除以其右边各参数的乘积若仅提供一个参数,则返回值为该参数除以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数注意: 在本篇教程中,各函数的数值参数,均可以变量(储存值只可以是整数或实数,且不可以是空值nil)取代第2节--------------------------------------------------------------------------------练习(Exercises)计算式(2+4)*3COMMAND : (* 3 (+ 2 4)) Result : 18计算式(50-8*5)/4COMMAND : (/ (- 50 (* 8 5)) 4) Result : 2注意: 上式的正确答案应是2.5,因为函数中的各参数均为整数,所以传回的结果亦为整数递增及递减递增(1+ 数值参数)e.g. (1+ 2) Result : 3递减(1- 数值参数)e.g. (1- 4) Result : 3三角函数(Trinagular Function)正弦值(SIN 弧度参数)e.g. (SIN 1) Result : 0.841471余弦值(COS 弧度参数)e.g. (COS 1) Result : 0.540302反正切值(A TAN 弧度参数)e.g. (ATAN 1) Result : 0.785398第3节--------------------------------------------------------------------------------其它数值处理次方值(EXPT 数值参数次方值)e.g. (EXPT 2 4) Result : 16若参数及次方值两个均为整数,返回值亦是整数;若其中一个为实数,结果为实数开方根(SQRT 数值参数)e.g. (SQRT 30) Result : 5.47723(ABS 数值参数)e.g. (ABS -123) Result : 123余数(REM [数值参数1 数值参数2 ....] )e.g. (REM 50 26 5) = (REM (REM 50 26) 5) Result : 4将参数1整除参数2的余数若参数多于2个时,则会将余数再整除下一个参数,再得出余数;依此类推若其中一个参数为实数时,则结果为实数;否则为整数最大公约数(GCD 数值参数1 数值参数2 )e.g. (GCD 81 57) Result : 3两个参数均必须为整数值型态自然对数(LOG 数值参数)e.g. (LOG 3.5) Result : 1.25276是EXP函数的反函数;传回值为实数型态自然反对数(EXP 数值参数)e.g. (EXP 1.25276) Result : 3.49999是LOG函数的反函数;传回值为实数型态第4节--------------------------------------------------------------------------------数值资料转型实数转整数(FIX 数值参数)e.g. (FIX 12.56) Result : 12只会截去小数部份(小数字不会4舍5入)整数转实数(FLOAT 数值参数)e.g. (FLOAT 12) Result : 12.0整数转字符串(ITOA 数值参数)e.g. (ITOA -17) Result : "-17"数值转字符串(RTOS 数值参数[模式[小数字] ] )e.g. (RTOS 17.23333 2 3) Result : 12.266若不设定模式,则依系统变量LUNITS 的设定值转换数值为字符串若不设定小数字,则依系统变量LUPREC 的设定值转换模式设定值可以是下列数值之一:1 = 科学记号2 = 十进制3 = 英呎及十进制英吋4 = 英呎及分数位英吋5 = 分数当选用的模式为3,4或5,则传回的字符串受系统变量UNITMODE影响(ANGTOS 角度参数[模式[小数字] ] )e.g. (ANGTOS 0.785398 0) Result : "45"e.g. (ANGTOS 0.785398 4) Result : "N 45d E"若不设定模式,则依系统变量AUNITS的设定值转换数值为字符串若不设定小数字,则依系统变量AUPREC的设定值转换模式设定值可以是下列数值之一:0 = 度1 = 度/分/秒2 = 分度量3 = 弪度4 = 土地测量单位当选用的模式为4,则传回的字符串受系统变量UNITMODE影响反函数为ANGTOF;参阅第5篇教程第5节--------------------------------------------------------------------------------数值资料检查数值(NUMBERP 数值参数)e.g. (NUMBERP -3.45) Result : Te.g. (NUMBERP "AutoLISP") Result : nil注意: 在范例的传回值中,T表示函数的结果为真(成立),nil表示结果为假(不成立)负数值(MINUSP 数值参数)e.g. (MINUSP -3.45) Result : Te.g. (MINUSP 0) Result : nile.g. (MINUSP 3.45) Result : nil零值(ZEROP 数值参数)e.g. (ZEROP 0) Result : Te.g. (ZEROP 3.45) Result : nil其它应用最大值(MAX [数值参数1 数值参数2 ....] )e.g. (MAX -88 5 2) Result : 5若没有提供任何参数,则传回值为0最小值(MIN [数值参数1 数值参数2 ....] )e.g. (MIN -88 5 2) Result : -88若没有提供任何参数,则传回值为0第6节--------------------------------------------------------------------------------练习(Exercises)计算下列算式:(+ 1234567890 1234567890) Result : -1825831516上式中两个数值参数均为整数,而结果值大于整数型态所能容许之范围;固导致发生溢位问题,产生无效的结果.修正算式如下: 只要将其中一个参数改为实数型态即可.(+ 1234567890.0 1234567890) Result : 2.46914e+009(+ 9876543210 1234567890) Result : 1.11111e+010上式中两个数值参数均为整数,但其中一个(第一个)参数巳大于整数型态所能容许之范围;系统会自动将此参数先行转为实数型态才计算.计算下列算式:(FIX (SQRT (+ 1 (MAX 20 10 40 30)))) Result : 6---- 最先执行的是最内层的算式(MAX 20 10 40 30) ,求出最大值为40---- 其次执行加函数,将MAX函数所得的最大值加1,结果为41---- 再利函数SQRT,将41开方根,结果为6.4031---- 最后使用FIX函数,截去其小数字,得到最后的结果为6三程序设计第1节--------------------------------------------------------------------------------使用者定义函数是将一群表示式组合成一个函数或指令可应用于绘图模式的指令行提示,Visual LISP主控台,或供其它自定义函数内的表示式呼叫使用AutoLISP原始程序代码均以纯文字格式存盘,扩展名为LSP(2000版可编译成扩展名为FAS的档案可以一般文字编辑器进行开发,如DOS的EDIT,WINDOWS的WORD或WORDPAD等一个自定函数内最少要有一个表达式在原程序文件(LSP)里,自定义函数以DEFUN函数开始;其语法如下:(DEFUN [C:] 函数名称( [自变量串行...] [/ 局部变数串行...] ) 表达式...)在呼叫带有自变量的自定函数时,必须同时提供与定义函数时,同等数量的参数,使各参数传入自定函数的各自变量中自变量被视为一种特殊类型的局部变量,无法用于该自定函数以外的其它函数若自定函数中无须设定任何自变量,亦必须以空串行( )加在函数名称之后若有提供局部变量,必须以斜线/ 加在局部变量的开头(即使前面没有自变量串行)各自变量,斜线,局部变量之间要以空格分隔;但与左右小括号之间则不须以空格分开若自变量串行中有相同名称的自变量出现,则会忽略第一个以后的相同自变量;变数亦是一样若在函数名称前加上C:,表示该函数可以在绘图模式的指令行提示下,其执行方式与内建函数相同;亦可以在任何内建命令(执行中)的提示后,以通透方式执行(但须将函数名称包在一对小括号中) 若在函数名称前没有加上C:,在指令行提示下,必须将函数名称包在一对小括号中才可执行不可以在执行一自定函数时,以通透方式执行另一自定函数第2节--------------------------------------------------------------------------------加载程序自定函数在使用前,都要将其所在的程序文件(扩展名为LSP)加载才可执行ACAD.LSP程序文件(预设在SUPPORT子目录内)会在启动AutoCAD时自动加载(LOAD "程序文件名称" [加载失败] )e.g. (LOAD "TEST")若程序文件之文件名为LSP,则在程序文件名称之后,可以不加上扩展名若有需要,系统会顺序尝试其它的扩展名: VLX FAS LSP若程序文件不在系统的支持目录下,则需在文件名前加上目录路径注意: 必须以正斜线/ 或两个反斜线\\ 作为目录的分隔符可以在加载失败的参数中提供字符串,以供加载失败时显示;亦可提供有效的自定函数,该函数在加载程序文件失败时会被执行注意:在程序文件加载后,在提示行显示的返回值,一般是该程序文件中,最后被定义的函数名称或是在程序文件内没有包含在自定函数中,最后一个表达式的执行结果第3节--------------------------------------------------------------------------------练习(Exercises)启动文字编辑器,编写一AutoLISP程序作两个同心圆(第1个圆半径为50,第2个圆半径为80),程序代码如下所示:(DEFUN C: 2CIRCLE () (SETQ CEN (LIST 0 0) RAD 50)(COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘(C:\TEST.LSP)---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件加载COMMAND : (LOAD "C:/TEST")---- 在指令行提示后,输入程序(函数)名称执行COMMAND : 2CIRCLE程序说明1 使用DEFUN建立自定函数的名称,并用SETQ函数将中心点(LIST 0 0)存入变数CEN,半径(50)存入变数RAD中2 使用COMMAND函数执行AutoCAD内建指令CIRCLE,并以变量CEN(圆的中心点)及变数RAD(圆的半径)回应3 与第2行大致相同,但在指定其半径时,先将储存半径的变量加30,使划出半径为80的圆;注意最右边的关括号,与第1行DEFUN左边的开括号是一对的启动文字编辑器,开启TEST.LSP程序文件,复制2CIRCLE至新程序2C,并改为传入自变量方式执行;程序代码如下:(DEFUN 2C (CEN RAD) (COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件重新加载---- 在指令行提示后,输入程序(函数)名称执行COMMAND : (2C (LIST 0 0) 50)第4节--------------------------------------------------------------------------------批注单行批注分号;表示在分号右边(同一行)的字符均为批注,程序执行时会将其忽略多行批注;| |;表示在两个批注符号中间所有字符皆为批注,即使字符跨越多行关系运算在各个关系运算中,都会传回一逻辑值;若关系成立,传回T,否则会传回nil各参数可以是字符串,整数或实数型态;若以字符串进行比较,则会以字符串的ASCII码为准若函数中只有一个参数,传回值恒为T等于函数(= 参数1 [参数2 ....] )会将参数1与其后各个参数比较,若全部相等则传回T,否则传回nil e.g. (= 2 2.0) Result : T不等于函数(/= 参数1 [参数2 ....] )若参数1不等于其后任何一个参数,即传回T e.g. (/= 1 2.0) Result : Te.g. (/= "a" CHR(65)) Result : Te.g. (/= 10 30 40 10 20) Result : T小于函数(< 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于右边的参数,即传回Te.g. (< 1 2) Result : Te.g. (< "a" CHR(65)) Result : T大于函数(> 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于右边的参数,即传回Te.g. (> 1 2) Result : nile.g. (> "a" CHR(65)) Result : nil小于或等于函数(<= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于或等于右边的参数,即传回Te.g. (<= 1 2) Result : Te.g. (<= 2 2) Result : Te.g. (<= "a" CHR(65)) Result : T大于或等于函数(>= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于或等于右边的参数,即传回Te.g. (>= 1 2) Result : nile.g. (>= 2 2) Result : Te.g. (>= "a" CHR(65)) Result : nil第5节--------------------------------------------------------------------------------逻辑运算且运算(AND [表达式....] )若各表达式的传回值均为T,函数即返回T 值;若其中一个传回值为nil,函数传回nile.g. (AND (< 1 2) (> 8 5)) Result : T或运算(OR [表达式....] )若各表达式的传回值均为nil,函数即返回nil 值;若其中一个传回值为T,函数传回Te.g. (OR (> 1 2) (> 8 5)) Result : T否定运算(NOT 表达式)若表达式的传回值为T,函数即返回nil 值;相反若表达式传回值为nil,函数传回T 可用于检查传回值是否为nil另有一NULL函数与NOT函数功能相似e.g. (NOT (< 1 2)) Result : nil练习(Exercises)COMMAND : (= (- 50 25) (SQRT 625)) Result : T设计一简单程序(名称为AIR),在呼叫程序时,检查传入的数值自变量(为空气污染指数)是否大于200(即严重空气污染)---- 启动文字编辑器,开启TEST.LSP程序文件,输入下列程序代码:(DEFUN AIR (NUM) (> NUM 200))---- 输入后存盘(纯文字格式)---- 在AutoCAD绘图模式的指令行提示符号后,使用LOAD函数重新加载程序文件COMMAND : (LOAD "C:/TEST")---- 在AutoCAD绘图模式的指令行提示符号后,输入自定函数名称及参数执行COMMAND : (AIR 175) Result : nilCOMMAND : (AIR 215) Result : T四流程控制第1节--------------------------------------------------------------------------------条件判断是利用条件函数,配合关系及逻辑运算所设定的一些准则,令程序自行分析,因应情况作出适当行动.单一条件(IF 条件表达式是表达式[否表达式] )函数先检查条件表达式,若其传回值为T,便会执行其后的是表达式若有提供否表达式,且条件表达式的传回值为nil,函数将不会执行(跳过)是表达式而执行否表达式若没有提供否表达式,且条件表达式的传回值为nil时,函数将不作任何事情IF函数可以巢状方式嵌套,即在是或否的表达式中加入另一个IF函数练习(Exercises)判断空气污染指数: 大于100 = Very High, 51至100 = High, 26至50 = Medium, 25或以下= Low---- 启动编辑器,开启C:/TEST.LSP程序文件;新增AIR-1自定函数,程序代码如下:(DEFUN AIR-1 (NUM) (IF (> NUM 100) (PRINC "Very High"))(IF (AND (> NUM 50) (<= NUM 100)) (PRINC "High"))(IF (AND (> NUM 25) (<= NUM 50)) (PRINC "Medium"))(IF (<= NUM 25)) (PRINC "Low"))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于100;若是则显示字符串Very High响应2 用IF函数判断变量NUM是否大于50且(AND)小于或等于100;若是则显示High响应3 用IF函数判断变量NUM是否大于25且(AND)小于或等于50;若是则显示Medium4 用IF函数判断变量NUM是否小于或等于25;若是则显示Low5 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号IF函数的巢状练习: 修改上一课的程序练习,将多个IF函数合并成巢状嵌套---- 启动文字编辑器,开启C:/TEST.LSP程序文件---- 新增程序AIR-2,其程序代码如下:(DEFUN AIR-2 (NUM) (IF (> NUM 50) (PRINC (IF (> NUM 100) "Very high" "High"))(PRINC (IF (> NUM 25) "Medium" "Low")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于50;若条件成立(变量NUM大于50)时,再用另一个IF函数判断变量是否大于100;若条件成立(变量NUM大于100)时,使用PRINC函数显示字符串Very High,否则显示High2 若在第1个IF函数判断中,条件不成立(变量NUM不大于50)时;再用另一个IF函数判断变量是否大于25;若条件成立(NUM大于25)时,显示字符串Medium,否则显示字符串Low3 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号注意:第1行最后一个关括号是对应前面的PRINC函数,尾2的关括号则是对应IF函数(判断NUM是否大于100)第2行最后一个关括号是对应第1行的IF函数(判断NUM是否大于50),尾2的关括号则是对应PRINC 函数,尾3的关括号则是对应IF函数(判断NUM是否大于25)最右边的关括号是对应第1行最左边的开括号PROGN 函数在以上各范例中,执行的表达式均为单一的函数运算;若要在表达式中顺序执行一连串的函数,便要将各函数包含在一个PROGN函数内;函数的传回值会是该PROGN函数中,最后一个表达式的运算结果---- 修改TEST.LSP程序文件的AIR-1程序,第1个IF函数如下,其余的IF函数请自行修改e.g. (IF (> NUM 100) (PROGN (SETQ DISP "Very High") (PRINC DISP)))注意: 最后一个关括号是对应前面的IF函数(判断变量NUM是否大于100)尾2的关括号是对应PROGN函数(用以包含SETQ及PRINC函数)尾3的关括号是对应PRINC函数的第2节--------------------------------------------------------------------------------条件判断多重条件(COND [ (条件表达式是表达式) ....] )函数会顺序检查各条件表达式;直到其中一个条件成立(传回T),即执行该条件式所对应的是表达式每个条件表达式只对应一个是表达式,而没有否表达式若条件式成立且执行对应的是表达式后,则不会再对余下的其它条件表达式进行检查若只有条件表达式而没有对应之是表达式,则只会传回条件表达式的逻辑值若没有提供任何条件表达式及是表达式,函数传回值恒为nil练习(Exercises)新增程序AIR-3,以改善上一课AIR-1程序;用一个COND函数判断多个条件表达式DEFUN AIR-3 (NUM) (COND((> NUM 200) (PRINC "Severe"))((> NUM 100) (PRINC "Very High"))((> NUM 50) (PRINC "High"))((> NUM 25) (PRINC "Medium"))((> NUM 0) (PRINC "Low"))(T (PRINC "Cannot Check")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用COND函数进行多重判断2 判断变量NUM是否大于200,若条件成立,则显示Severe 讯息;第3至6行依此类推7 注意条件式为一个T 字母,表示条件式恒为真(成立),显示讯息Cannot Check作用是当以上各条件式均不成立时(变量小于或等于0),即执行此一表达式第3节--------------------------------------------------------------------------------循环(Loop)配合条件判断,关系及逻辑运算,令程序不断重复一些动作,以提高效率及减少重复动作时的人为错误可以多个循环形成巢状(嵌套式)循环,即在一个循环内嵌套另一个(或多个)循环指定的重复次数必须为正整数,亦可以是储存正整数的变量名称重复指定次数(REPEAT 重复次数[表达式....] )e.g. (REPEAT 10 (PRINC "David")) ;重复显示David字符串10次重复(WHILE 条件表达式[是表达式....] )若条件表达式的传回值为T,即会顺序执行函数内各表达式各表达式顺序执行完后,程序会返回函数的开头,重新检查条件表达式的传回值若条件表达式的传回值为nil,函数内各表达式将不会被执行e.g. (SETQ COUNT 1) ;将1存入变数COUNT(WHILE (<= COUNT 10) ;WHILE函数并检查变量COUNT是否<=10(PRINC "David") ;若条件成立则以PRINC函数显示David字符串(SETQ COUNT (1+ COUNT))) ;变量COUNT递增1,并将新值重新存入变量COUNT中取代原值注意: 第4行最右边的关括号,是对应第2行WHILE函数的开括号无限循环又称为死循环,即循环的条件判断式传回值恒为T,令循环不断重复而无法结束;在上例中:---- 若WHILE函数的条件表达式设定为(T) ;即条件永远成立---- 不作SETQ函数,或不将变量COUNT递增;变量COUNT储存值恒久不变,导致条件式永远成立第4节--------------------------------------------------------------------------------练习(Exercises)编写一程序SUM并将自变量存在NUM变量内,计算1+2+3+4 ....至变数NUM的总和(DEFUN SUM (NUM) (SETQ COUNT 1 TOTAL 0)(WHILE (<= COUNT NUM)(SETQ TOTAL (+ TOTAL COUNT)COUNT (1+ COUNT)))(PRINC TOTAL) (PRINC))程序说明1 设定函数SUM并将自变量存入变量NUM,设定变量COUNT以将数目由1开始递增,变量TOTAL(储存总和)初始值为0。
AutoLisp函数一、数学运算功能函数1.l(十数值数值…)返回:累计实数或整数数值1.2(一数值数值…)返回:差值1.3(* 数值数值…)返回:所有数值乘积1.4(/ 数值数值…)返回:第一个数值除以第二个以后数值的商1.5(l十数值)返回:数值十ll、 6(1—数值)返回:数值一ll.7(abs 数值)返回:数值的绝对值1.8(atan 数值)返回:反正切值1.9(cos 角度)返回:角度的余弦值,角度值为弧度1.10(exp 数值)返回:数值的指数1.11(expt 底数指数)返回:底数的指数值1.12(fix 数值)返回:将数值转换为整数值1.14(gcd 数值1 数值2)返回:两数值的最大公因数1.15(log 数值)返回:数值的自然对数值1.16(max 数值数值…)返回:数值中的最大值1.17(min 数值数值…)返回:数值中的最小值1.18 pi 常数∏,其值约为3.14159261.19(rem 数值 1数值 2)返回:M数值的相除的余数l.20(sin 角度)返回:角度的正旋值,角度值为弧度1.21(sqrt 数值)返回:数值的平方根二、检验与逻辑运算功能函数2.l(= 表达式1 表达式2)比较表达式1就是否等于式2,适用数值及字符串2.2 (／= 表达式1 表达式2)比较表达式1就是否大于等于表达式22.3(＜表达式1 表达式2) 比较表达式1就是否＜小于表达式22.4(＜= 表达式1 表达式2)比较表达式1就是否＜一小于等于表达式22.5(＞表达式1 表达式2) 比较表达式1就是否＞大于表达式22.6(＞= 表达式1 表达式2) 比较表达式1就是否大于等于表达式22.7 (～数值)返回:数值的位 not值,(1的补码)2.8 (and 表达式1 表达式2…)返回:逻辑and的结果2.9(boole 函数整数整数…)返回:位式布尔运算AutoLisp函数2/82.10(eq 表达式1 表达式2)比较表达式1与表达式2就是否相同,适用列表比较(实际相同)2.11(equal 表达式 1表达式 2［差量］)比较表达式 1与表达式 2就是否相同,差量可省略(内容相同)三、转换运算功能函数3.l(angtof 字符串［模式］)返回:角度值的字符串转成实数3.2(angtos 角度［模式［精度］］)返回:角度转成的字符串值3.3(atof 字符串)返回:字符串转成实数值3.4 (atoi 字符串)返回:字符串转成整数值3.5 (cvunit 数值原始单位转换单位)返回:数值转换单位后的值转换根据acad.nut文件3.6(distof 字符串［模式］)返回:根据模式将字符串转成实数值3.7(itoa 整数)返回:整数转成字符串3.8(rtos 数值模式［精度］)返回:实数转成字符串3.9 (trans 点原位置新位置[位移]) 返回:转换坐标系统值四、列表处理功能函数4.1 (append 列表列表……) 结合所有列表成一个列表4.2(assoc 关键元素联合列表)根据关键元素找寻联合列表中关系信息4.3 (car 列表)返回列表中的第一个元素,通常用来求X坐标4.4(cadr 列表)返回列表中的第二个元素,通常用来求y坐标4.5(caddr 列表)返回列表中的第三个元素,通常用来求Z坐标4.6(cdr 列表)返回:除去第一个元素后的列表4.7(cons 新元素列表)返回:将新元素添加到列表4.8(foreach 名称列表表达式)返回:将列表的每一元素对应至名称再根据表达式执行响应4.9(length 列表)返回:列表内的元素数量4.10(list 元素元素…)返回:将所有元素合并为一列表4.11(listp 元素)返回:判断元素就是否为一串4.12(mapcar函数列表1列表2…)返回:将列表1、列表2列表的元素配合函数,求得新列表4.13(member 关键元素列表)返回:根据关键元素(含似后的列表4.14(nth n 列表)返回:列表的第n个元素AutoLisp函数3/84.15(reverse 列表)返回:将列表元素根据顺序颠倒过来的列表4.16(subst 新项旧项列表)返回:替换新旧列表后的列表五、字符串、字符、文件处理函数5.l(ascii 字符串)返回:字符串第一个字符的“ASCII”码5.2 (chr 整数)返回:整数所对应的ASCII单一字符串5.3(close 文件名称)关闭文件5.4(open 文件名模式)返回:打开文件代码,准备读取或写入信息5.5(read 字符串)返回:列表中的字符串的第一组元素5.6(read－char［文件代码］)返回:通过键盘或文件中读取单一字符5.7(read－line ［文件代码］)返回:经由键盘或文件中读取一行字符串5.8(strcase 字符串［字样］)返回:转换字符串大小写5.9(strcat 字符串1字符串2…)返回:将各字符串合并为一个字符串5.10(strlen 字符串)返回:字符串构成的字符数(即字符串长度)5.11(substr 字符串起始长度)返回:取出于字符串‘5.12(wcmatch 字符串格式)返回:T或 nil,将字符串与通用字符进行比较5.13(write－char数值［文件代码］)返回:将一ASCII字符写到文件或屏幕 15.14(write－line字符串［文件代码］)返回:将字符串写到文件或屏幕上六、等待输入功能函数6.l (getangle ［基点］ [提示］)请求输入十进制角度数值,响应一个弧度值提示及参考点可有可无6.2(getcorner 基点［提示］)请求输入另一矩形框对角点坐标 6.3(getdist ［基点］［提示］)请求输入一段距离6.4(getint ［提示］)请求输入一个整数值6.5(getkword ［提示］请求输入“关键词”6.6(getorient ［基点］［提示］)请求输入十进制角度,响应一弧度值不受angbase、angdir影响6.7(getPoint ［基点］［提示］)请求输入一个点的坐标6.8(getreal ［提示］请求输入一个实数6.9(getstring [提示］)请求输入一个字符串6.10(initget ［位］字符串)设定下次getxxx函数的有效输入七、几何运算功能函数7.l(angle 点1 点2)取得两点的角度弧度值7.2(distance 点1 点2)取得两点的距离7.3(inters 点1 点2 点3 点 4［模式］)取得两条线的交点7.4(osnap 点模式字符串)按照捕捉模式取得另一坐标点7.5(polar 基点弧度距离)按照极坐标法取得另一坐标点7、6(textbox 对象列表)取得文字字符串的两个对角点坐标八、对象处理功能函数8.l(entdel 对象名称)删除或取消删除对象8.2(entget 对象名称［应用程序列表］)取出对象名称的信息列表8.3 (entlast) 取出图形信息中的最后一个对象8.4(entmake 对象列表)建立一个新的对象列表8.5(entmod 对象列表)根据更新的信息列表更新屏幕上元体8.6(entnext [对象名称])找寻图面中的下一个对象8.7(entsel ［提示］)请求选取一个对象,响应包含对象名称及选点坐标的列表;8.8(entupd 对象名称)更新屏幕上复元体图形8.9(handent 图码)返回:图码的元体名称8.10(nentsel［提示］)返回:BLOCK所含副元体对象信息列表8.11(nentselp ［提示］［点］)返回:BLOCK所含副元体对象信息似4*4矩形表示)九、选择集、符号表处理函数9.l(ssadd [对象名称］［选择集］)将对象加入选择集或建立一新选择集9.2(ssdel 对象名称选择集)将对象自选择集中移出9.3(ssget ［模式］［点 1］［点 2］取得一个选择集9.4(ssget ”X” [过滤列表］)取得根据过滤列表所指定范围的选择集9.5(sslenth 选择集)计算选择集的对象个数9.6(ssmemb 对象名称选择集)响应对象名称就是否包含于选择集内9.7(ssname 选择集索引值)根据索引值取出选择集中的对象名称9.8(tblnext 符号表名称［T］)检视符号表,有效的符号表:”LAYER”、”LTYPE”、”VIEW”、”STYLE”、”BLOCK”9.9(tblsearch 符号表名称符号)在符号表中搜寻符号十、AutoCAD相关查询、控制功能函数10.l(command ”AutoCAD命令”…)超重量级函数,调用执行 AutoCAD命令AutoLisp函数5/810.2(findfile 文件名)返回:该文件名的路径及文件名10.3(getfiled 标题内定档名扩展名旗号)通过标准 AutoCAD文件对话 DCL对话框获得文件10.4(getenv ”环境变量”)取得该环境变量的设定值,以字符串表示10.5(getvar ”系统变量”)取得该系统变量的设定值,以字符串表示10.6(setvar ”系统变量”值)设定该系统变量的值10.7(regapp 应用类项)将目前的AutoCAD图形登记为一个应用程序名称十一、判断式、循环相关功能函数11.1(If ＜比较式＞＜表达式1＞ [表达式2] 检算比较式结果,如果为真,执行＜表达式1＞,否则执行＜表达式2＞11.2( repeat 次数 [< 表达式＞＜表达式＞…］)重复执行 N次表达式11.3(While ＜比较式＞＜表达式＞…) 当条件成立则执行表达式内容11.4(cond ＜比较式 1＞＜表达式 1＞多条件式的 if整合功能＜比较式2＞＜表达式2＞＜比较式3＞＜表达式3＞)11.5 ( prong 表达式1 表达式2…) 连接其中的表达式为一组,常用于配合if、cond等函数十二、函数处理、定义、追踪与错误处理功能函数12.l(*error* 字符串)程序错误时的警示信息12.2(alert 字符串)以对话框式显示出警告字符串12.3(apply 功能函数列表)将功能函数与列表结合后执行12.4(defun 名称自变量列表表达式＿.)自定函数或子程序12.5(eval 表达式)返回:表达式的执行结果12.6(exit)强制退出目前的应用程序12.7(lambda 自变量表达式)定义未命名的函数12.8(progn 表达式1 表达式2…)连接其内的表达式为一组,常用于配合if、cond等函数12.9(quit)强制退出目前的应用程序12.10(tablet 代码 [列1列2列3方向])取用或建立对数字板的校调12.11(trace 函数…)对函数设定追踪标记,辅助检错12.12(untrace 函数…)对函数设定解除追踪标记AutoLisp函数6/8十三、显示、打印控制功能函数13.l(gfaphscr)作图环境切换到图形画面13.2(grclear)暂时清除模前的屏幕画面13.3(grdraw起点终点颜色[亮显］)暂时性的画出一条线13.4(grread［追踪］)由输入设备读取追踪值13.5(grtext位置字符串［亮显］)将字符串显示在状态列或屏幕菜单上13.6(grvecs向量列表［转置矩阵］)暂时性的画出多条线13.7(menucmd字符串);提供在 AlltOLISP中调用各菜单13.8(Prinl［表达式［文件代码］］将表达式打印于命令区或已打开的文件句柄字符则以“\”为前缀展开13.9(pinc［表达式［文件代码］］除句柄字符则不以”＼”为前缀展外开其余同Prinl13.10(print［表达式［文件代码］］除表达式会往下一新行列出,及空一格外其余同prinl13.11(prompt信息)将信息显示于屏幕的命令区,并随后响应一个nil信息13.12(redraw［对象名称［模式］］)重绘整张图或根据对象名称重绘该图形13.13(terpri) 在屏幕上显示新列13.14(textscr) 作图环境切换到文字画面13.15(textpage)清除文字画面文字类似 DOS的cls命令13.16(vports)返回:窗口组态列表十四、符号、元素、表达式处理功能函数14.l(atom元素)如果元素不就是列表,响应T,否则为nil14.2(atoms－family格式闲号列表］)返回:一组己定义函数的符号列表14.3(boundp表达式)返回:T或 nil,响应表达式就是否有值存在14.4(minusp元素)返回:T或n儿元素就是否为负值14.5(not元素)返回:T或n儿判定元素就是否为ni114.6(null元素)返回:T或nil判定元素就是否被赋予nil值14.7(numberp元素)返回:T或nil,元素就是否为整数或实数14.8(quote表达式)响应表达式未检算前状态,同“‘”功能14.9(set符号表达式)将表达式结果设定给带单引号’符号14.10(setq符号1 表达式1［符号2表达式2］…)设定表达式结果给各符号14.11(type元素)返回:元素的信息型态14.12(zerop元素)返回:T或nil,元素就是否为0值十五、ADS、ARX、AutoLISP加载与卸载函数AutoLisp函数7/815.l(ads)返回:目前加载ADS程序列表15.2(arx)返回:目前加载 ARX程序列表15.3(arxload应用程序［出错处理］))返回:加载 ARX程序15.4(arxunload应用程序［出错处理］))返回:卸载 ARX程序15.5(ver) 返回:目前 AutoLISP版本字符串15.6(load LSP文件名［加载失败］)加载 AutoLISP文件(*.lsp)15.7 (xload应用程序[错处理])加载ADS应用程序15.8 (xunloa应用程序［出错处理］)卸载 ADS应用程序十六、内存空间管理函数16.l(alloc数值)以节点数值设定区段大小16.2(expand数值)以区段数值配置节点空间16.3(gc)强制收回废内存16.4(mem)显示目前的内存使用状态16.5(xdroom对象名称)返回对象扩展信息允许使用的内存空间16.6(xdsize列表)返回对象扩展信息所占用的内存空间十七、其它重要的功能函数17.l(acad_colordlg 颜色码旗号)显示出标准 AutoCAD颜色选择对话框17.2(acad_helpdlg 求助文件名主题)显示出标准 AutoCAD求助对话框17.3(acad_strlsort字符串列表)作字符串列表排序17.4(bherrs) 取得 bhatch与 bpcly失败所产生的错误信息17.5(bhatch点［选择集[向量］］)根据 Pick point选点方式调用 bhatch命令,绘制选集区域的剖面线17.6(bpoly点［选择集[向量]］)根据Pick point选点方式调用bpoly命令并产生一定域Polyline17.7(cal计算式字符串)执行如 CAL计算功能十八、ADS、ARX外部定义的3D函数18、1(align自变量 1 自变量 2....)执行如 ALIGN命令各选项顺序18.2(c:3dsin模式3DS文件名)导入3DS文件18.3(C:3dsout模式3DS文件名)输出3DS文件18.4(c:background模式［选项］)设定渲染背景18.5(C:fog模式［选项］)设定渲染的雾效果18.6(C:light模式［选项］)设定渲染的灯光控制18.7(c:lsedit模式【选项1】设定渲染的景物控制18.8(C:lslib模式［选项］)管理景物图库18.9(c:matilb模式材质材质库名)管理材质数据库18.10(c:mirror3d 自变量1 自变量2……)执行如MIRROR3D命令18.11(C:psdrap模式)根据模式设定值(0或1),传唤psdrap命令18.12(C:psfill对象名称图案名称［自变量1［自变量2］］)以POStSCript图案填满18.13(c:psin文件名位置比例)插入一个Postscript(*.eps)文件18.14(c:render［渲染文件］)执行渲染效果18.15(C:r格式自变量1 自变量2 自变量3…)设定执行渲染选项18.16(c:replay影像文件名影像类别［选项］)展示影像文件TGA、BMP、TIF18.17(C:rmat模式选项)控管材质建立、贴附、编辑、分离18.18(c:rotate3d自变量 1 自变量2…)执行如 ROTATE3D命令各选项顺序18.19(C:rpref模式选项［设定］)渲染环境设定18.20(c:saveimg影像文件名影像类别［选项］)储存图像文件TGA、BMP、TIF18.21 (c:scene模式 [选项]) SCENE场景管理18.22(C:setuv模式选集自变量1 自变量2…)SETUV贴图模式管理18.23(C:showmat自变量1)显示对象的材质贴附信息18.24(C:solprof自变量 1 自变量工..)建立 3D实体的轮廓影像18.25(C:StatS［渲染信息文件］)显示渲染信息统计信息十九、ADS、ARX 外部定义的数据库相关函数19.l(c:aseadmin自变量1 自变量2…)管理外部数据库19.2(c:aseexportt自变量1 自变量2…)输出信息19.3 (c:aselinks自变量1 自变量2…)连接对象与信息19.4(c:aserow自变量1 自变量2…)管理外部信息表格19.5(c:aseselect自变量1 自变量2…)建立外部信息与对象选集19.6 (c:asesqled自变量 1 自变量2…) 执行SQL程序。
AutoLisp函数一、数学运算功能函数1．l（十数值数值…)返回:累计实数或整数数值1．2(一数值数值…）返回：差值1．3（＊数值数值…）返回:所有数值乘积1．4（/ 数值数值…）返回：第一个数值除以第二个以后数值的商 1．5（l十数值）返回：数值十ll. 6(1—数值)返回:数值一ll．7(abs 数值)返回:数值的绝对值1．8（atan 数值)返回：反正切值1．9（cos 角度）返回：角度的余弦值，角度值为弧度1．10(exp 数值）返回:数值的指数1．11（expt 底数指数）返回：底数的指数值1．12（fix 数值）返回：将数值转换为整数值1．14（gcd 数值1 数值2)返回：两数值的最大公因数1．15（log 数值)返回：数值的自然对数值1．16（max 数值数值…）返回:数值中的最大值1．17（min 数值数值…)返回：数值中的最小值1．18 pi 常数∏，其值约为3．14159261．19（rem 数值 1数值 2)返回：M数值的相除的余数l．20(sin 角度）返回：角度的正旋值,角度值为弧度1．21（sqrt 数值)返回:数值的平方根二、检验与逻辑运算功能函数2．l（= 表达式1 表达式2）比较表达式1是否等于式2，适用数值及字符串2．2 （／= 表达式1 表达式2）比较表达式1是否大于等于表达式22．3（＜表达式1 表达式2) 比较表达式1是否＜小于表达式22．4（＜= 表达式1 表达式2）比较表达式1是否＜一小于等于表达式22．5(＞表达式1 表达式2）比较表达式1是否＞大于表达式22．6（＞= 表达式1 表达式2）比较表达式1是否大于等于表达式22．7 (～数值)返回:数值的位 not值，（1的补码）2．8 （and 表达式1 表达式2…)返回：逻辑and的结果2．9（boole 函数整数整数…)返回：位式布尔运算AutoLisp函数2/82．10（eq 表达式1 表达式2）比较表达式1与表达式2是否相同，适用列表比较（实际相同）2．11（equal 表达式 1表达式 2［差量]）比较表达式 1与表达式 2是否相同,差量可省略（内容相同）三、转换运算功能函数3．l（angtof 字符串［模式］）返回：角度值的字符串转成实数3．2（angtos 角度［模式［精度］］）返回：角度转成的字符串值3．3（atof 字符串）返回：字符串转成实数值3．4 （atoi 字符串）返回：字符串转成整数值3．5 (cvunit 数值原始单位转换单位）返回：数值转换单位后的值转换根据acad．nut 文件3．6（distof 字符串［模式]）返回：根据模式将字符串转成实数值3．7（itoa 整数）返回：整数转成字符串3．8(rtos 数值模式[精度］）返回：实数转成字符串3．9 （trans 点原位置新位置[位移］) 返回:转换坐标系统值四、列表处理功能函数4．1 （append 列表列表……）结合所有列表成一个列表4．2(assoc 关键元素联合列表）根据关键元素找寻联合列表中关系信息4．3 (car 列表)返回列表中的第一个元素，通常用来求X坐标4．4（cadr 列表)返回列表中的第二个元素，通常用来求y坐标4．5（caddr 列表）返回列表中的第三个元素，通常用来求Z坐标4．6（cdr 列表）返回：除去第一个元素后的列表4．7（cons 新元素列表)返回：将新元素添加到列表4．8(foreach 名称列表表达式)返回：将列表的每一元素对应至名称再根据表达式执行响应4．9（length 列表）返回:列表内的元素数量4．10（list 元素元素…）返回:将所有元素合并为一列表4．11（listp 元素）返回：判断元素是否为一串4．12(mapcar函数列表1列表2…）返回：将列表1、列表2列表的元素配合函数,求得新列表4．13（member 关键元素列表)返回：根据关键元素(含似后的列表4．14(nth n 列表)返回：列表的第n个元素AutoLisp函数3/84．15（reverse 列表）返回：将列表元素根据顺序颠倒过来的列表4．16（subst 新项旧项列表）返回：替换新旧列表后的列表五、字符串、字符、文件处理函数5．l（ascii 字符串）返回：字符串第一个字符的“ASCII”码5．2 （chr 整数)返回：整数所对应的ASCII单一字符串5．3（close 文件名称）关闭文件5．4（open 文件名模式）返回：打开文件代码,准备读取或写入信息5．5(read 字符串）返回：列表中的字符串的第一组元素5．6（read－char［文件代码］）返回：通过键盘或文件中读取单一字符5．7（read－line ［文件代码］）返回：经由键盘或文件中读取一行字符串5．8（strcase 字符串［字样］）返回:转换字符串大小写5．9（strcat 字符串1字符串2…）返回:将各字符串合并为一个字符串5．10（strlen 字符串）返回：字符串构成的字符数(即字符串长度）5．11（substr 字符串起始长度）返回：取出于字符串‘5．12（wcmatch 字符串格式）返回：T或 nil，将字符串与通用字符进行比较5．13（write－char数值［文件代码]）返回：将一ASCII字符写到文件或屏幕 15．14（write－line字符串[文件代码］）返回:将字符串写到文件或屏幕上六、等待输入功能函数6．l （getangle ［基点] [提示］）请求输入十进制角度数值，响应一个弧度值提示及参考点可有可无6．2（getcorner 基点［提示］)请求输入另一矩形框对角点坐标 6．3(getdist [基点]［提示］）请求输入一段距离6．4(getint ［提示］）请求输入一个整数值6．5(getkword ［提示］请求输入“关键词”6．6（getorient ［基点］[提示］）请求输入十进制角度，响应一弧度值不受angbase、angdir 影响6．7(getPoint ［基点］［提示］）请求输入一个点的坐标6．8（getreal ［提示］请求输入一个实数6．9（getstring ［提示］）请求输入一个字符串6．10(initget ［位］字符串）设定下次getxxx函数的有效输入七、几何运算功能函数7．l(angle 点1 点2）取得两点的角度弧度值7．2（distance 点1 点2)取得两点的距离7．3(inters 点1 点2 点3 点 4［模式])取得两条线的交点7．4（osnap 点模式字符串)按照捕捉模式取得另一坐标点7．5（polar 基点弧度距离)按照极坐标法取得另一坐标点7.6（textbox 对象列表）取得文字字符串的两个对角点坐标八、对象处理功能函数8．l（entdel 对象名称）删除或取消删除对象8．2（entget 对象名称[应用程序列表]）取出对象名称的信息列表8．3 （entlast）取出图形信息中的最后一个对象8．4（entmake 对象列表）建立一个新的对象列表8．5(entmod 对象列表）根据更新的信息列表更新屏幕上元体8．6（entnext ［对象名称］）找寻图面中的下一个对象8．7（entsel [提示］）请求选取一个对象,响应包含对象名称及选点坐标的列表；8．8（entupd 对象名称）更新屏幕上复元体图形8．9（handent 图码）返回：图码的元体名称8．10（nentsel［提示］）返回：BLOCK所含副元体对象信息列表8．11(nentselp [提示］［点]）返回:BLOCK所含副元体对象信息似4*4矩形表示）九、选择集、符号表处理函数9．l(ssadd ［对象名称］［选择集])将对象加入选择集或建立一新选择集9．2（ssdel 对象名称选择集）将对象自选择集中移出9．3(ssget [模式］［点 1］［点 2]取得一个选择集9．4(ssget ”X”［过滤列表］）取得根据过滤列表所指定范围的选择集9．5（sslenth 选择集）计算选择集的对象个数9．6（ssmemb 对象名称选择集)响应对象名称是否包含于选择集内9．7(ssname 选择集索引值）根据索引值取出选择集中的对象名称9．8(tblnext 符号表名称［T]）检视符号表，有效的符号表：”LAYER”、”LTYPE"、”VIEW”、”STYLE"、”BLOCK”9．9（tblsearch 符号表名称符号)在符号表中搜寻符号十、AutoCAD相关查询、控制功能函数10．l（command ”AutoCAD命令”…)超重量级函数，调用执行 AutoCAD命令AutoLisp 函数5/810．2（findfile 文件名）返回：该文件名的路径及文件名10．3（getfiled 标题内定档名扩展名旗号）通过标准 AutoCAD文件对话 DCL对话框获得文件10．4(getenv ”环境变量”）取得该环境变量的设定值，以字符串表示10．5（getvar ”系统变量”）取得该系统变量的设定值，以字符串表示10．6（setvar ”系统变量”值）设定该系统变量的值10．7(regapp 应用类项）将目前的AutoCAD图形登记为一个应用程序名称十一、判断式、循环相关功能函数11．1（If ＜比较式＞＜表达式1＞ [表达式2］检算比较式结果，如果为真，执行＜表达式1＞，否则执行＜表达式2＞11．2（ repeat 次数 [〈表达式＞＜表达式＞…］）重复执行 N次表达式11．3(While ＜比较式＞＜表达式＞…）当条件成立则执行表达式内容11．4（cond ＜比较式 1＞＜表达式 1＞多条件式的 if整合功能＜比较式2＞＜表达式2＞＜比较式3＞＜表达式3＞）11．5 ( prong 表达式1 表达式2…）连接其中的表达式为一组,常用于配合if、cond 等函数十二、函数处理、定义、追踪与错误处理功能函数12．l（*error* 字符串）程序错误时的警示信息12．2（alert 字符串)以对话框式显示出警告字符串12．3（apply 功能函数列表）将功能函数与列表结合后执行12．4（defun 名称自变量列表表达式＿．）自定函数或子程序12．5(eval 表达式)返回:表达式的执行结果12．6（exit)强制退出目前的应用程序12．7（lambda 自变量表达式)定义未命名的函数12．8（progn 表达式1 表达式2…）连接其内的表达式为一组，常用于配合if、cond等函数12．9（quit)强制退出目前的应用程序12．10（tablet 代码 [列1列2列3方向]）取用或建立对数字板的校调12．11（trace 函数…）对函数设定追踪标记，辅助检错12．12（untrace 函数…）对函数设定解除追踪标记AutoLisp函数6/8十三、显示、打印控制功能函数13．l（gfaphscr）作图环境切换到图形画面13．2（grclear）暂时清除模前的屏幕画面13．3(grdraw起点终点颜色[亮显]）暂时性的画出一条线13．4（grread[追踪］）由输入设备读取追踪值13．5（grtext位置字符串［亮显］）将字符串显示在状态列或屏幕菜单上13．6（grvecs向量列表[转置矩阵］）暂时性的画出多条线13．7（menucmd字符串）;提供在 AlltOLISP中调用各菜单13．8（Prinl［表达式［文件代码］］将表达式打印于命令区或已打开的文件句柄字符则以“\”为前缀展开13．9（pinc［表达式［文件代码］]除句柄字符则不以”＼”为前缀展外开其余同Prinl 13．10（print［表达式［文件代码］］除表达式会往下一新行列出，及空一格外其余同prinl13．11(prompt信息)将信息显示于屏幕的命令区，并随后响应一个nil信息13．12（redraw［对象名称［模式］]）重绘整张图或根据对象名称重绘该图形13．13（terpri）在屏幕上显示新列13．14（textscr) 作图环境切换到文字画面13．15（textpage)清除文字画面文字类似 DOS的cls命令13．16（vports）返回：窗口组态列表十四、符号、元素、表达式处理功能函数14．l（atom元素）如果元素不是列表，响应T，否则为nil14．2（atoms－family格式闲号列表］)返回：一组己定义函数的符号列表14．3(boundp表达式）返回：T或 nil，响应表达式是否有值存在14．4（minusp元素）返回：T或n儿元素是否为负值14．5（not元素)返回：T或n儿判定元素是否为ni114．6（null元素)返回：T或nil判定元素是否被赋予nil值14．7(numberp元素）返回：T或nil，元素是否为整数或实数14．8(quote表达式)响应表达式未检算前状态,同“‘”功能14．9（set符号表达式)将表达式结果设定给带单引号’符号14．10（setq符号1 表达式1［符号2表达式2］…)设定表达式结果给各符号14．11（type元素）返回：元素的信息型态14．12（zerop元素）返回:T或nil，元素是否为0值十五、ADS、ARX、AutoLISP加载与卸载函数AutoLisp函数7/815．l（ads）返回：目前加载ADS程序列表15．2(arx）返回：目前加载 ARX程序列表15．3（arxload应用程序［出错处理］））返回：加载 ARX程序15．4（arxunload应用程序［出错处理］)）返回：卸载 ARX程序15．5（ver）返回：目前 AutoLISP版本字符串15．6（load LSP文件名［加载失败］）加载 AutoLISP文件（＊．lsp)15．7 (xload应用程序[错处理])加载ADS应用程序15．8 （xunloa应用程序［出错处理］)卸载 ADS应用程序十六、内存空间管理函数16．l(alloc数值）以节点数值设定区段大小16．2(expand数值）以区段数值配置节点空间16．3（gc)强制收回废内存16．4（mem）显示目前的内存使用状态16．5（xdroom对象名称）返回对象扩展信息允许使用的内存空间16．6（xdsize列表)返回对象扩展信息所占用的内存空间十七、其它重要的功能函数17．l（acad_colordlg 颜色码旗号）显示出标准 AutoCAD颜色选择对话框17．2(acad_helpdlg 求助文件名主题）显示出标准 AutoCAD求助对话框17．3（acad_strlsort字符串列表)作字符串列表排序17．4（bherrs）取得 bhatch与 bpcly失败所产生的错误信息17．5(bhatch点［选择集[向量］］）根据 Pick point选点方式调用 bhatch命令,绘制选集区域的剖面线17．6（bpoly点［选择集[向量]］)根据Pick point选点方式调用bpoly命令并产生一定域Polyline17．7（cal计算式字符串）执行如 CAL计算功能十八、ADS、ARX外部定义的3D函数18。
Lisp语言入门Lisp是一门历史悠久的语言，全名叫LISt Processor，也就是“表处理语言”，它是由John McCarthy于1958年就开始设计的一门语言。
和Lisp同时期甚至更晚出现的许多语言如Algo等如今大多已经消亡，又或者仅仅在一些特定的场合有一些微不足道的用途，到现在还广为人知的恐怕只剩下了Fortran和COBOL。

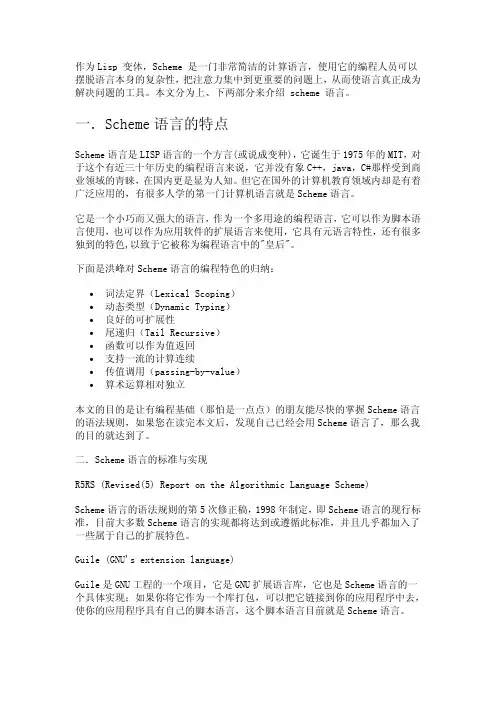

但唯独Lisp，不但没有随着时间而衰退，反倒是一次又一次的焕发出了青春，从Lisp分支出来的Scheme、ML等语言在很多场合的火爆程度甚至超过了许多老牌明星。
那么这颗常青树永葆青春的奥秘究竟在哪里呢？如果你只接触过C/C++、Pascal这些“过程式语言”的话，Lisp可能会让你觉得十分不同寻常，首先吸引你眼球（或者说让你觉得混乱的）一定是Lisp程序中异常多的括号，当然从现在的角度来讲，这种设计的确对程序员不大友好，不过考虑到五六十年代的计算机处理能力，简化语言本身的设计在那时算得上是当务之急了。
Lisp的基本语法很简单，它甚至没有保留字（有些语言学家可能对这一点有异议，别怕，我听你们的），它只有两种基本的数据，仅有一种基本的语法结构就是表达式，而这些表达式同时也就是程序结构，但是正如规则最简单的围棋却有着最为复杂的变化一样，Lisp使用最基本的语言结构定义却可以完成其它语言难于实现的、最复杂的功能。
废话少说，现在我们就来看看Lisp语言中的基本元素。
Lisp的表达式是一个原子(atom)或表(list)，原子(atom)是一个字母序列，如a b c；表是由零个或多个表达式组成的序列，表达式之间用空格分隔开，放入一对括号中，如：a b c()(a b c x y z)(a b(c)d)最后一个表是由四个元素构成的，其中第三个元素本身也是一个表。
正如算数表达式1+1有值2一样，Lisp中的表达式也有值，如果表达式e得出值v，我们说e返回v。
如果一个表达式是一个表，那么我们把表中的第一个元素叫做操作符，其余的元素叫做自变量。
Lisp教程一．Lisp基础知识二．对话框基础一．基本知识第1节--------------------------------------------------------------------------------基本知识AutoLISP是一种针对扩充及自订AutoCAD函数机能而产生,以LISP为基础的程序设计语言.LISP本身于50年代末期出现,是一种擅于处理串行文字(List of Processing),属第四代「人工智能(Artificial Intelligence)」的计目的是令使用者充份利用AutoCAD进行开发,直接增加及修改AutoCAD指令.AutoLisp语言建基于普通的LISP语言上,并扩充了许多适用于CAD的特殊功能而形成.是一种能以直译方式(不须先行编译)亦可于AutoCAD内部执行的直译性程序语言.程序容易学习及撰写,程序即使出错亦不会对操作系统(如DOS,WINDOWS)有不良影响.数据及程序均统一以串行(List)结构表示.可直接调用几乎全部的AutoCAD命令.既具备一般高级语言的基本结构和功能,亦有一般高级语言没有的强大图形处理能力.内建于AutoCAD应用程序,不须另行购买;亦不须使用特定的编辑器或开发环境.可配合AutoCAD提供的PDB,建立DCL(Dialog Control Language)文件创建对话框.缺点: 执行速度较ObjectArx(旧称ARX,以C或C++程序开发,取代以前的ADS)程序慢;原程序不易保护;对低阶的硬件数据不易存取.第2节--------------------------------------------------------------------------------函数(Function)在AutoLISP程序语言中所有的成份都是以函数的形式出现,AutoLISP程序就是顺序执行连串的函数.函数的运行过程就是对函数的求值(结果)过程;函数的基本语法如下:(函数名称参数1 参数2....)e.g. (PRINC "AutoLISP Programming")每一个完整的函数必须包在一对小括号( )内,左边为开括号,右边为关括号;如有若干数量的开括号,则一定有同等数量的关括号对应.左边开括号后紧随函数名称.函数名称与参数之间,或参数与参数之间须最少留一个空格.函数可有一个或多个参数(也可能没有参数),视该函数而定.函数名称不分大小写,即大小写字母视为相同.第3节--------------------------------------------------------------------------------数据型态(Data Type)整数(INT)没有小数字的数值,32位有号数,范围从+2,147,483,647到-2,147,483,648实数(REAL)带小数字的数值,以倍精度浮点格式储存(最少14位小数) e.g. 12.5当数值在1与-1之间时,必须加上前导零 e.g. 0.05可以科学记号表示: 在E或e后加上次方值 e.g. 4.1e-6字符串(STR)一般文字,其前后必须加上双引号" e.g. "AutoCAD"控制字符或脱逸码必须为小写,且须在字符前加上反斜线\ e.g. "\AutoCAD"像素名称(ENAME)是指定给图文件内对象的指针(Pointer,为16进位的数字卷标)e.g. <Entity name:14e5180>像素名称在图文件内是唯一的,不会重复对象的像素名称只在目前作业中有效,再开启图档时,会指定新的像素名称予该对象档案(FILE)以OPEN函数所开启档案的指针,作为其它函数(读写该档案)的自变量选集(PICKSET)用SSGET等函数建立的一个或多个对象的集合或群组转化(V ARIANT)可将像素名称转换为可与ActiveX配搭使用的VLA-Object对象符号(SYM)用以储存静态数据的名称;例如内建或使用者定义的函数符号名称不分大小写,可由任意长度的可打印字符组成;但下列的字符除外:左括号( 右括号) 句点. 单引号' 双引号"分号;表(LIST)亦称为串行,是放在一对小括号( ) 内,一个或多个元素的有序集合e.g. (1.0 "Lisp" ( ) (5.6 7))元素可以是字符串,符号,整数或实数;也可以是另一个表元素与元素之间要用空格隔开,但元素与小括号之间则可以不隔空格为便于存取表内各元素,每个元素均有其序号;从表的左边开始,第一个元素序号为0,依此类推表的大小即为其顶层元素的数量(内层嵌套式的表,视为单一元素)点对(Dotted Pair)亦是表的一种;表内有2个元素,中间以一圆点分隔,且元素与圆点之间亦须以空格分开若表内没有任何元素,称为空串行或空表;以( ) 或(NIL) 表示第4节--------------------------------------------------------------------------------变数(V ariable)为程序执行中动态储存数据的符号名称;主要分为2类:区域(Local)变量又称为局部变量;该变量只在该程序段落中有效,不能为其它程序使用全域(Global)变量又称为整体变量;变量在所有程序段落中均可使用变量名称与符号的限制相同,使用时宜采用有意义及易于辨别的名称变量在赋值或使用前无须先行设定相同的变量可以储存不同型态的数据(但同一时间内只可储存一种型态)在指定新的数据之前,变量储存的内容会保持不变赋值将数据给予指定的变量储存以内建函数SETQ进行(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(SETQ 变量名称1 资料1 [变量名称2 资料2 ....] )e.g. (SETQ NAME "David" AGE 37 WEIGHT 72.5 POINT (LIST 10 20))在函数名称之后,各参数以两个一组,每组左边为变量名称,右边为存入变量的数据亦可将变量名称赋以空值(NIL) :e.g. (SETQ OCCUPA TION NIL)要显示变量所储存的数据,可以使用内建函数PRINC(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(PRINC 变量名称)e.g. COMMAND : (PRINC NAME) Result : David"David"在绘图模式中,亦可于指令行中使用感叹号! 来显示变量内容,或作为指令选项的输入值;语法如下: !变量名称e.g. COMMAND : !NAME Result : "David"在Visual LISP的主控台窗口中,于提示符号_$ 后键入要显示的变量名称_$变量名称e.g. _$NAME要检查变量所储存的数据型态,可使用内建函数TYPE;语法如下:(TYPE 变量名称)e.g. COMMAND : (TYPE NAME) Result : STR若检查的变量没有储存数据,则会传回NIL第5节--------------------------------------------------------------------------------练习(Exercises)将四个坐标分别存入四个变量中,并以LINE或PLINE指令,配合四个坐标变量,画出正四边形. COMMAND : (SETQ POINT1 (LIST 0 0) POINT2 (LIST 0 10) POINT3 (LIST 10 10) POINT4 (LIST 10 0)) COMMAND : LINE ;直线段指令COMMAND : !POINT1 ;第一点(左下角起点)COMMAND : !POINT2 ;第二点(左上角)COMMAND : !POINT3 ;第三点(右上角)COMMAND : !POINT4 ;第四点(右下角)COMMAND : C ;自动联机至起点以关闭四边形画圆: 将圆心坐标及半径长度分别存入两个变量中(变量名称及数据型态自订)COMMAND : (SETQ CEN (LIST 0 0) RAD 20) ;将圆心点设为坐标0,0;半径为20COMMAND : CIRCLE ;执行划圆指令Specify center.... : !CEN ;在提示后以变量CEN响应输入Specify radius.... : !RAD ;在提示后以变量RAD响应输入将不同型态的数据,分多次存入相同的变数内;每次均以PRINC及TYPE函数显示变量内容及其数据型态COMMAND : (SETQ TEMP 1.2) ;将实数1.2存入变数TEMPCOMMAND : !TEMP Result : 1.2COMMAND : (TYPE TEMP) Result : REALCOMMAND : (SETQ TEMP "AutoLISP") ;将字符串存入变量TEMPCOMMAND : !TEMP Result : "AutoLISP"COMMAND : (TYPE TEMP) Result : STR二数值资料第1节--------------------------------------------------------------------------------基本运算加函数(+ [数值参数1 数值参数2 ....] )e.g. (+ 2.5 4 6) Result : 12.5函数的结果为各参数之总和若仅提供一个参数,则以0加上此参数的结果为返回值若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数减函数(- [数值参数1 数值参数2 ....] )e.g. (- 10 2 3) Result : 5结果为第一个(最左边)参数减去其右边各参数的总和若只提供一个参数,返回值为0减去该参数的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数乘函数(* [数值参数1 数值参数2 ....] )结果为所有参数的乘积若只提供一个参数,则返回值为该参数乘以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数除函数(/ [数值参数1 数值参数2 ....] )e.g. (/ 24 2 3) Result : 4结果为第一个(最左边)参数除以其右边各参数的乘积若仅提供一个参数,则返回值为该参数除以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数注意: 在本篇教程中,各函数的数值参数,均可以变量(储存值只可以是整数或实数,且不可以是空值nil)取代第2节--------------------------------------------------------------------------------练习(Exercises)计算式(2+4)*3COMMAND : (* 3 (+ 2 4)) Result : 18计算式(50-8*5)/4COMMAND : (/ (- 50 (* 8 5)) 4) Result : 2注意: 上式的正确答案应是2.5,因为函数中的各参数均为整数,所以传回的结果亦为整数递增及递减递增(1+ 数值参数)e.g. (1+ 2) Result : 3递减(1- 数值参数)e.g. (1- 4) Result : 3三角函数(Trinagular Function)正弦值(SIN 弧度参数)e.g. (SIN 1) Result : 0.841471余弦值(COS 弧度参数)e.g. (COS 1) Result : 0.540302反正切值(A TAN 弧度参数)e.g. (A TAN 1) Result : 0.785398第3节--------------------------------------------------------------------------------其它数值处理次方值(EXPT 数值参数次方值)e.g. (EXPT 2 4) Result : 16若参数及次方值两个均为整数,返回值亦是整数;若其中一个为实数,结果为实数开方根(SQRT 数值参数)e.g. (SQRT 30) Result : 5.47723(ABS 数值参数)e.g. (ABS -123) Result : 123余数(REM [数值参数1 数值参数2 ....] )e.g. (REM 50 26 5) = (REM (REM 50 26) 5) Result : 4将参数1整除参数2的余数若参数多于2个时,则会将余数再整除下一个参数,再得出余数;依此类推若其中一个参数为实数时,则结果为实数;否则为整数最大公约数(GCD 数值参数1 数值参数2 )e.g. (GCD 81 57) Result : 3两个参数均必须为整数值型态自然对数(LOG 数值参数)e.g. (LOG 3.5) Result : 1.25276是EXP函数的反函数;传回值为实数型态自然反对数(EXP 数值参数)e.g. (EXP 1.25276) Result : 3.49999是LOG函数的反函数;传回值为实数型态第4节--------------------------------------------------------------------------------数值资料转型实数转整数(FIX 数值参数)e.g. (FIX 12.56) Result : 12只会截去小数部份(小数字不会4舍5入)整数转实数(FLOA T 数值参数)e.g. (FLOA T 12) Result : 12.0整数转字符串(ITOA数值参数)e.g. (ITOA -17) Result : "-17"数值转字符串(R TOS 数值参数[模式[小数字] ] )e.g. (RTOS 17.23333 2 3) Result : 12.266若不设定模式,则依系统变量LUNITS 的设定值转换数值为字符串若不设定小数字,则依系统变量LUPREC 的设定值转换模式设定值可以是下列数值之一:1 = 科学记号2 = 十进制3 = 英呎及十进制英吋4 = 英呎及分数位英吋5 = 分数当选用的模式为3,4或5,则传回的字符串受系统变量UNITMODE影响(ANGTOS 角度参数[模式[小数字] ] )e.g. (ANGTOS 0.785398 0) Result : "45"e.g. (ANGTOS 0.785398 4) Result : "N 45d E"若不设定模式,则依系统变量AUNITS的设定值转换数值为字符串若不设定小数字,则依系统变量AUPREC的设定值转换模式设定值可以是下列数值之一:0 = 度1 = 度/分/秒2 = 分度量3 = 弪度4 = 土地测量单位当选用的模式为4,则传回的字符串受系统变量UNITMODE影响反函数为ANGTOF;参阅第5篇教程第5节--------------------------------------------------------------------------------数值资料检查数值(NUMBERP 数值参数)e.g. (NUMBERP -3.45) Result : Te.g. (NUMBERP "AutoLISP") Result : nil注意: 在范例的传回值中,T表示函数的结果为真(成立),nil表示结果为假(不成立)负数值(MINUSP 数值参数)e.g. (MINUSP -3.45) Result : Te.g. (MINUSP 0) Result : nile.g. (MINUSP 3.45) Result : nil零值(ZEROP 数值参数)e.g. (ZEROP 0) Result : Te.g. (ZEROP 3.45) Result : nil其它应用最大值(MAX [数值参数1 数值参数2 ....] )e.g. (MAX -88 5 2) Result : 5若没有提供任何参数,则传回值为0最小值(MIN [数值参数1 数值参数2 ....] )e.g. (MIN -88 5 2) Result : -88若没有提供任何参数,则传回值为0第6节--------------------------------------------------------------------------------练习(Exercises)计算下列算式:(+ 1234567890 1234567890) Result : -1825831516上式中两个数值参数均为整数,而结果值大于整数型态所能容许之范围;固导致发生溢位问题,产生无效的结果.修正算式如下: 只要将其中一个参数改为实数型态即可.(+ 1234567890.0 1234567890) Result : 2.46914e+009(+ 9876543210 1234567890) Result : 1.11111e+010上式中两个数值参数均为整数,但其中一个(第一个)参数巳大于整数型态所能容许之范围;系统会自动将此参数先行转为实数型态才计算.计算下列算式:(FIX (SQRT (+ 1 (MAX 20 10 40 30)))) Result : 6---- 最先执行的是最内层的算式(MAX 20 10 40 30) ,求出最大值为40---- 其次执行加函数,将MAX函数所得的最大值加1,结果为41---- 再利函数SQRT,将41开方根,结果为6.4031---- 最后使用FIX函数,截去其小数字,得到最后的结果为6三程序设计第1节--------------------------------------------------------------------------------使用者定义函数是将一群表示式组合成一个函数或指令可应用于绘图模式的指令行提示,V isual LISP主控台,或供其它自定义函数内的表示式呼叫使用AutoLISP原始程序代码均以纯文字格式存盘,扩展名为LSP(2000版可编译成扩展名为FAS的档案可以一般文字编辑器进行开发,如DOS的EDIT,WINDOWS的WORD或WORDPAD等一个自定函数内最少要有一个表达式在原程序文件(LSP)里,自定义函数以DEFUN函数开始;其语法如下:(DEFUN [C:] 函数名称( [自变量串行...] [/ 局部变数串行...] ) 表达式...)在呼叫带有自变量的自定函数时,必须同时提供与定义函数时,同等数量的参数,使各参数传入自定函数的各自变量中自变量被视为一种特殊类型的局部变量,无法用于该自定函数以外的其它函数若自定函数中无须设定任何自变量,亦必须以空串行( )加在函数名称之后若有提供局部变量,必须以斜线/ 加在局部变量的开头(即使前面没有自变量串行)各自变量,斜线,局部变量之间要以空格分隔;但与左右小括号之间则不须以空格分开若自变量串行中有相同名称的自变量出现,则会忽略第一个以后的相同自变量;变数亦是一样若在函数名称前加上C:,表示该函数可以在绘图模式的指令行提示下,其执行方式与内建函数相同;亦可以在任何内建命令(执行中)的提示后,以通透方式执行(但须将函数名称包在一对小括号中) 若在函数名称前没有加上C:,在指令行提示下,必须将函数名称包在一对小括号中才可执行不可以在执行一自定函数时,以通透方式执行另一自定函数第2节--------------------------------------------------------------------------------加载程序自定函数在使用前,都要将其所在的程序文件(扩展名为LSP)加载才可执行ACAD.LSP程序文件(预设在SUPPORT子目录内)会在启动AutoCAD时自动加载(LOAD "程序文件名称" [加载失败] )e.g. (LOAD "TEST")若程序文件之文件名为LSP,则在程序文件名称之后,可以不加上扩展名若有需要,系统会顺序尝试其它的扩展名: VLX FAS LSP若程序文件不在系统的支持目录下,则需在文件名前加上目录路径注意: 必须以正斜线/ 或两个反斜线\\ 作为目录的分隔符可以在加载失败的参数中提供字符串,以供加载失败时显示;亦可提供有效的自定函数,该函数在加载程序文件失败时会被执行注意:在程序文件加载后,在提示行显示的返回值,一般是该程序文件中,最后被定义的函数名称或是在程序文件内没有包含在自定函数中,最后一个表达式的执行结果第3节--------------------------------------------------------------------------------练习(Exercises)启动文字编辑器,编写一AutoLISP程序作两个同心圆(第1个圆半径为50,第2个圆半径为80),程序代码如下所示:(DEFUN C: 2CIRCLE () (SETQ CEN (LIST 0 0) RAD 50)(COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘(C:\TEST.LSP)---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件加载COMMAND : (LOAD "C:/TEST")---- 在指令行提示后,输入程序(函数)名称执行COMMAND : 2CIRCLE程序说明1 使用DEFUN建立自定函数的名称,并用SETQ函数将中心点(LIST 0 0)存入变数CEN,半径(50)存入变数RAD中2 使用COMMAND函数执行AutoCAD内建指令CIRCLE,并以变量CEN(圆的中心点)及变数RAD(圆的半径)回应3 与第2行大致相同,但在指定其半径时,先将储存半径的变量加30,使划出半径为80的圆;注意最右边的关括号,与第1行DEFUN左边的开括号是一对的启动文字编辑器,开启TEST.LSP程序文件,复制2CIRCLE至新程序2C,并改为传入自变量方式执行;程序代码如下:(DEFUN 2C (CEN RAD) (COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))---- 输入后以纯文字格式存盘---- 在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件重新加载---- 在指令行提示后,输入程序(函数)名称执行COMMAND : (2C (LIST 0 0) 50)第4节--------------------------------------------------------------------------------批注单行批注分号;表示在分号右边(同一行)的字符均为批注,程序执行时会将其忽略多行批注;| |;表示在两个批注符号中间所有字符皆为批注,即使字符跨越多行关系运算在各个关系运算中,都会传回一逻辑值;若关系成立,传回T,否则会传回nil各参数可以是字符串,整数或实数型态;若以字符串进行比较,则会以字符串的ASCII码为准若函数中只有一个参数,传回值恒为T等于函数(= 参数1 [参数2 ....] )会将参数1与其后各个参数比较,若全部相等则传回T,否则传回nil e.g. (= 2 2.0) Result : T不等于函数(/= 参数1 [参数2 ....] )若参数1不等于其后任何一个参数,即传回T e.g. (/= 1 2.0) Result : Te.g. (/= "a" CHR(65)) Result : Te.g. (/= 10 30 40 10 20) Result : T小于函数(< 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于右边的参数,即传回Te.g. (< 1 2) Result : Te.g. (< "a" CHR(65)) Result : T大于函数(> 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于右边的参数,即传回Te.g. (> 1 2) Result : nile.g. (> "a" CHR(65)) Result : nil小于或等于函数(<= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于或等于右边的参数,即传回Te.g. (<= 1 2) Result : Te.g. (<= 2 2) Result : Te.g. (<= "a" CHR(65)) Result : T大于或等于函数(>= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于或等于右边的参数,即传回Te.g. (>= 1 2) Result : nile.g. (>= 2 2) Result : Te.g. (>= "a" CHR(65)) Result : nil第5节--------------------------------------------------------------------------------逻辑运算且运算(AND [表达式....] )若各表达式的传回值均为T,函数即返回T 值;若其中一个传回值为nil,函数传回nile.g. (AND (< 1 2) (> 8 5)) Result : T或运算(OR [表达式....] )若各表达式的传回值均为nil,函数即返回nil 值;若其中一个传回值为T,函数传回Te.g. (OR (> 1 2) (> 8 5)) Result : T否定运算(NOT 表达式)若表达式的传回值为T,函数即返回nil 值;相反若表达式传回值为nil,函数传回T 可用于检查传回值是否为nil另有一NULL函数与NOT函数功能相似e.g. (NOT (< 1 2)) Result : nil练习(Exercises)COMMAND : (= (- 50 25) (SQRT 625)) Result : T设计一简单程序(名称为AIR),在呼叫程序时,检查传入的数值自变量(为空气污染指数)是否大于200(即严重空气污染)---- 启动文字编辑器,开启TEST.LSP程序文件,输入下列程序代码:(DEFUN AIR (NUM) (> NUM 200))---- 输入后存盘(纯文字格式)---- 在AutoCAD绘图模式的指令行提示符号后,使用LOAD函数重新加载程序文件COMMAND : (LOAD "C:/TEST")---- 在AutoCAD绘图模式的指令行提示符号后,输入自定函数名称及参数执行COMMAND : (AIR 175) Result : nilCOMMAND : (AIR 215) Result : T四流程控制第1节--------------------------------------------------------------------------------条件判断是利用条件函数,配合关系及逻辑运算所设定的一些准则,令程序自行分析,因应情况作出适当行动.单一条件(IF 条件表达式是表达式[否表达式] )函数先检查条件表达式,若其传回值为T,便会执行其后的是表达式若有提供否表达式,且条件表达式的传回值为nil,函数将不会执行(跳过)是表达式而执行否表达式若没有提供否表达式,且条件表达式的传回值为nil时,函数将不作任何事情IF函数可以巢状方式嵌套,即在是或否的表达式中加入另一个IF函数练习(Exercises)判断空气污染指数: 大于100 = V ery High, 51至100 = High, 26至50 = Medium, 25或以下= Low---- 启动编辑器,开启C:/TEST.LSP程序文件;新增AIR-1自定函数,程序代码如下:(DEFUN AIR-1 (NUM) (IF (> NUM 100) (PRINC "V ery High"))(IF (AND (> NUM 50) (<= NUM 100)) (PRINC "High"))(IF (AND (> NUM 25) (<= NUM 50)) (PRINC "Medium"))(IF (<= NUM 25)) (PRINC "Low"))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于100;若是则显示字符串V ery High响应2 用IF函数判断变量NUM是否大于50且(AND)小于或等于100;若是则显示High响应3 用IF函数判断变量NUM是否大于25且(AND)小于或等于50;若是则显示Medium4 用IF函数判断变量NUM是否小于或等于25;若是则显示Low5 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号IF函数的巢状练习: 修改上一课的程序练习,将多个IF函数合并成巢状嵌套---- 启动文字编辑器,开启C:/TEST.LSP程序文件---- 新增程序AIR-2,其程序代码如下:(DEFUN AIR-2 (NUM) (IF (> NUM 50) (PRINC (IF (> NUM 100) "V ery high" "High"))(PRINC (IF (> NUM 25) "Medium" "Low")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用IF函数判断变量NUM是否大于50;若条件成立(变量NUM大于50)时,再用另一个IF函数判断变量是否大于100;若条件成立(变量NUM大于100)时,使用PRINC函数显示字符串V ery High,否则显示High2 若在第1个IF函数判断中,条件不成立(变量NUM不大于50)时;再用另一个IF函数判断变量是否大于25;若条件成立(NUM大于25)时,显示字符串Medium,否则显示字符串Low3 是一个没有提供任何自变量的PRINC函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号注意:第1行最后一个关括号是对应前面的PRINC函数,尾2的关括号则是对应IF函数(判断NUM是否大于100)第2行最后一个关括号是对应第1行的IF函数(判断NUM是否大于50),尾2的关括号则是对应PRINC 函数,尾3的关括号则是对应IF函数(判断NUM是否大于25)最右边的关括号是对应第1行最左边的开括号PROGN 函数在以上各范例中,执行的表达式均为单一的函数运算;若要在表达式中顺序执行一连串的函数,便要将各函数包含在一个PROGN函数内;函数的传回值会是该PROGN函数中,最后一个表达式的运算结果---- 修改TEST.LSP程序文件的AIR-1程序,第1个IF函数如下,其余的IF函数请自行修改e.g. (IF (> NUM 100) (PROGN (SETQ DISP "V ery High") (PRINC DISP)))注意: 最后一个关括号是对应前面的IF函数(判断变量NUM是否大于100)尾2的关括号是对应PROGN函数(用以包含SETQ及PRINC函数)尾3的关括号是对应PRINC函数的第2节--------------------------------------------------------------------------------条件判断多重条件(COND [ (条件表达式是表达式) ....] )函数会顺序检查各条件表达式;直到其中一个条件成立(传回T),即执行该条件式所对应的是表达式每个条件表达式只对应一个是表达式,而没有否表达式若条件式成立且执行对应的是表达式后,则不会再对余下的其它条件表达式进行检查若只有条件表达式而没有对应之是表达式,则只会传回条件表达式的逻辑值若没有提供任何条件表达式及是表达式,函数传回值恒为nil练习(Exercises)新增程序AIR-3,以改善上一课AIR-1程序;用一个COND函数判断多个条件表达式DEFUN AIR-3 (NUM) (COND((> NUM 200) (PRINC "Severe"))((> NUM 100) (PRINC "V ery High"))((> NUM 50) (PRINC "High"))((> NUM 25) (PRINC "Medium"))((> NUM 0) (PRINC "Low"))(T (PRINC "Cannot Check")))(PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM内;用COND函数进行多重判断2 判断变量NUM是否大于200,若条件成立,则显示Severe 讯息;第3至6行依此类推7 注意条件式为一个T 字母,表示条件式恒为真(成立),显示讯息Cannot Check作用是当以上各条件式均不成立时(变量小于或等于0),即执行此一表达式第3节--------------------------------------------------------------------------------循环(Loop)配合条件判断,关系及逻辑运算,令程序不断重复一些动作,以提高效率及减少重复动作时的人为错误可以多个循环形成巢状(嵌套式)循环,即在一个循环内嵌套另一个(或多个)循环指定的重复次数必须为正整数,亦可以是储存正整数的变量名称重复指定次数(REPEA T 重复次数[表达式....] )e.g. (REPEA T 10 (PRINC "David")) ;重复显示David字符串10次重复(WHILE 条件表达式[是表达式....] )若条件表达式的传回值为T,即会顺序执行函数内各表达式各表达式顺序执行完后,程序会返回函数的开头,重新检查条件表达式的传回值若条件表达式的传回值为nil,函数内各表达式将不会被执行e.g. (SETQ COUNT 1) ;将1存入变数COUNT(WHILE (<= COUNT 10) ;WHILE函数并检查变量COUNT是否<=10(PRINC "David") ;若条件成立则以PRINC函数显示David字符串(SETQ COUNT (1+ COUNT))) ;变量COUNT递增1,并将新值重新存入变量COUNT中取代原值注意: 第4行最右边的关括号,是对应第2行WHILE函数的开括号无限循环又称为死循环,即循环的条件判断式传回值恒为T,令循环不断重复而无法结束;在上例中:---- 若WHILE函数的条件表达式设定为(T) ;即条件永远成立---- 不作SETQ函数,或不将变量COUNT递增;变量COUNT储存值恒久不变,导致条件式永远成立第4节--------------------------------------------------------------------------------练习(Exercises)编写一程序SUM并将自变量存在NUM变量内,计算1+2+3+4 ....至变数NUM的总和(DEFUN SUM (NUM) (SETQ COUNT 1 TOTAL 0)(WHILE (<= COUNT NUM)(SETQ TOTAL (+ TOTAL COUNT)COUNT (1+ COUNT)))(PRINC TOTAL) (PRINC))程序说明1 设定函数SUM并将自变量存入变量NUM,设定变量COUNT以将数目由1开始递增,变量TOTAL(储存总和)初始值为0。
常用的CAD二次开发语言：1 AutoLISP 全名是LIST Processing Language，LISP是List Processor（表处理程序）的缩写,cad系统的第一代开发工具，是一种嵌入在AutoCAD内部的编程语言，是低版本AutoCAD的首选编程语言。
它是一种表处理语言，是被解释执行的，任何一个语句键入后就能马上执行。
其缺点是继承了LISP语言的编程规则而导致繁多的括号。
2 ADS 全名是AutoCAD Development System，它是AutoCAD的C语言开发系统，丰富和保留了autolisp语言的功能，是一组可以用C语言编写AutoCAD应用程序的头文件和目标库，不包含于cad内部，包含c语言的全部功能。
ADS速度快，又采用结构化的编程体系，因而很适合于高强度的数据处理。
3 ObjectARX 崭新面向对象的开发AutoCAD应用程序的工具，以为编程语言，提供可与AutoCAD直接交互的开发环境。
可以与autolisp和ADS应用程序协同工作。
ObjectARX也没有包含在AutoCAD中，可在AutoDESK公司网站中去下载。
二次开发者可以充分利用AutoCAD的开放结构，直接访问AutoCAD数据库结构、图形系统以及CAD几何造型核心，以便能在运行期间实时扩展AutoCAD的功能，创建能全面享受AutoCAD固有命令的新命令。
ObjectARX的核心是两组关键的API，即AcDb(Auto CAD数据库)和AcEd(Auto CAD编译器)，另外还有一些重要组件，如AcRX(Auto CAD实时扩展)、AcGi(Auto CAD图形接口)、AcGe(Auto CAD几何库)、ADSRX(Auto CAD开发系统实时扩展。
ObjectARX还可以按需要加载应用程序；使用ObjectARX进行应用开发还可以在同一水平上与Windows系统集成，并与其它Windows应用程序实现交互操作。
函数 (Function)在AutoLISP程序语言中所有的成份都是以函数的形式出现,AutoLISP程序就是顺序执行连串的函数.函数的运行过程就是对函数的求值(结果)过程;函数的基本语法如下:(函数名称参数1 参数2....)e.g. (PRINC "AutoLISP Programming")每一个完整的函数必须包在一对小括号( )内,左边为开括号,右边为关括号;如有若干数量的开括号,则一定有同等数量的关括号对应.左边开括号后紧随函数名称.函数名称与参数之间,或参数与参数之间须最少留一个空格.函数可有一个或多个参数(也可能没有参数),视该函数而定.函数名称不分大小写,即大小写字母视为相同.数据型态 (Data Type)整数 (INT)没有小数字的数值,32位有号数,范围从+2,147,483,647到-2,147,483,648实数 (REAL)带小数字的数值,以倍精度浮点格式储存(最少14位小e.g. 12.5数)当数值在1与-1之间时,必须加上前导零 e.g. 0.05可以科学记号表示 : 在E或e后加上次方值 e.g. 4.1e-6字符串 (STR)一般文字,其前后必须加上双引号 " e.g. "AutoCAD"控制字符或脱逸码必须为小写,且须在字符前加上反斜e.g. "\AutoCAD"杠 \像素名称 (ENAME)是指定给图文件内对象的指针(Pointer,为16进位的数字卷标)e.g. <Entity name:14e5180>像素名称在图文件内是唯一的,不会重复对象的像素名称只在目前作业中有效,再开启图档时,会指定新的像素名称予该对象档案 (FILE)以OPEN函数所开启档案的指针,作为其它函数(读写该档案)的自变量数据型态 (Data Type)选集 (PICKSET)用SSGET等函数建立的一个或多个对象的集合或群组转化 (VARIANT)可将像素名称转换为可与ActiveX配搭使用的VLA-Object对象符号 (SYM)用以储存静态数据的名称;例如内建或用户定义的函数符号名称不分大小写,可由任意长度的可打印字符组成;但下列的字符除外: 左括号 ( 右括号 ) 句点 . 单引号 ' 双引号 " 分号 ;表 (LIST)亦称为串行,是放在一对小括号 ( )内,一个或多个元素的有序集合e.g. (1.0 "Lisp" ( ) (5.6 7))元素可以是字符串,符号,整数或实数;也可以是另一个表元素与元素之间要用空格隔开,但元素与小括号之间则可以不隔空格为便于存取表内各元素,每个元素均有其序号;从表的左边开始,第一个元素序号为0,依此类推表的大小即为其顶层元素的数量(内层嵌套式的表,视为单一元素)点对(Dotted Pair)亦是表的一种;表内有2个元素,中间以一圆点分隔,且元素与圆点之间亦须以空格分开若表内没有任何元素,称为空串行或空表;以 ( ) 或 (NIL) 表示变数 (Variable)为程序执行中动态储存数据的符号名称;主要分为2类:区域(Local)变量又称为局部变量;该变量只在该程序段落中有效,不能为其它程序使用全局(Global)变量又称为整体变量;变量在所有程序段落中均可使用变量名称与符号的限制相同,使用时宜采用有意义及易于辨别的名称变量在赋值或使用前无须先行设定相同的变量可以储存不同型态的数据(但同一时间内只可储存一种型态) 在指定新的数据之前,变量储存的内容会保持不变赋值将数据给予指定的变量储存以内建函数SETQ进行(可用于绘图模式的指令行或AutoLISP程序),其语法如下:(SETQ 变量名称1 资料1 [变量名称2 资料2 ....] )e.g. (SETQ NAME "David" AGE 37 WEIGHT 72.5 POINT (LIST 10 20))在函数名称之后,各参数以两个一组,每组左边为变量名称,右边为存入变量的数据亦可将变量名称赋以空值(NIL) :e.g. (SETQ OCCUPATION NIL)要显示变量所储存的数据,可以使用内建函数PRINC(可用于绘图模式的指令行或AutoLISP程序),其语法如下 :(PRINC 变量名称 )e.g. COMMAND : (PRINC NAME)Result : David"David"在绘图模式中,亦可于指令行中使用感叹号 ! 来显示变量内容,或作为指令选项的输入值;语法如下 :!变量名称e.g. COMMAND : !NAME Result : "David"在Visual LISP的控制台窗口中,于提示符号 _$ 后键入要显示的变量名称_$变量名称e.g. _$NAME要检查变量所储存的数据型态,可使用内建函数TYPE;语法如下:(TYPE 变量名称)e.g. COMMAND : (TYPE NAME)Result : STR若检查的变量没有储存数据,则会传回NIL练习 (Exercises)将四个坐标分别存入四个变量中,并以LINE或PLINE指令,配合四个坐标变量,画出正四边形.COMMAND : (SETQ POINT1 (LIST 0 0) POINT2 (LIST 0 10) POINT3 (LIST 10 10) POINT4 (LIST 10 0))COMMAND : LINE;直线段指令COMMAND : !POINT1;第一点(左下角起点) COMMAND : !POINT2;第二点(左上角)COMMAND : !POINT3;第三点(右上角)COMMAND : !POINT4;第四点(右下角)COMMAND : C;自动联机至起点以关闭四边形画圆 : 将圆心坐标及半径长度分别存入两个变量中(变量名称及数据型态自定义)COMMAND : (SETQ CEN (LIST 0 0) RAD 20);将圆心点设为坐标0,0;半径为20COMMAND : CIRCLE;执行划圆指令Specify center.... : !CEN;在提示后以变量CEN响应输入Specify radius.... : !RAD;在提示后以变量RAD响应输入将不同型态的数据,分多次存入相同的变数内;每次均以PRINC及TYPE函数显示变量内容及其数据型态COMMAND : (SETQ TEMP 1.2);将实数1.2存入变数TEMP COMMAND : !TEMP Result : 1.2COMMAND : (TYPE TEMP)Result : REALCOMMAND : (SETQ TEMP "AutoLISP");将字符串存入变量TEMP COMMAND : !TEMP Result : "AutoLISP" COMMAND : (TYPE TEMP)Result : STR+基本运算加函数(+ [数值参数1 数值参数2 ....] )e.g. (+ 2.5 4 6)Result : 12.5函数的结果为各参数之总和若仅提供一个参数,则以0加上此参数的结果为返回值若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数减函数(- [数值参数1 数值参数2 ....] )e.g. (- 10 2 3)Result : 5结果为第一个(最左边)参数减去其右边各参数的总和若只提供一个参数,返回值为0减去该参数的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数乘函数(* [数值参数1 数值参数2 ....] )e.g. (* 2 3 4)Result : 24结果为所有参数的乘积若只提供一个参数,则返回值为该参数乘以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数除函数(/ [数值参数1 数值参数2 ....] )e.g. (/ 24 2 3)Result : 4结果为第一个(最左边)参数除以其右边各参数的乘积若仅提供一个参数,则返回值为该参数除以1的结果若没有提供任何参数则传回0;各参数须为整数或实数型态若所有参数均为整数,结果亦为整数;若其中一个参数为实数型态,结果会转换为实数注意 : 在本篇教程中,各函数的数值参数,均可以变量(储存值只可以是整数或实数,且不可以是空值 nil)取代.练习 (Exercises)计算式 (2+4)*3COMMAND : (* 3 (+ 2 4))Result : 18计算式 (50-8*5)/4COMMAND : (/ (- 50 (* 8 5)) 4)Result : 2注意 : 上式的正确答案应是2.5,因为函数中的各参数均为整数,所以传回的结果亦为整数递增及递减递增(1+ 数值参数 )e.g. (1+ 2)Result : 3递减(1- 数值参数 )e.g. (1- 4)Result : 3三角函数 (Trinagular Function)正弦值(SIN 弧度参数)e.g. (SIN 1)Result : 0.841471余弦值(COS 弧度参数)e.g. (COS 1)Result : 0.540302反正切值(ATAN 弧度参数)e.g. (ATAN 1)Result : 0.785398其它数值处理次方值(EXPT 数值参数次方值 )e.g. (EXPT 2 4)Result : 16若参数及次方值两个均为整数,返回值亦是整数;若其中一个为实数,结果为实数开方根(SQRT 数值参数 )e.g. (SQRT 30)Result : 5.47723绝对值(ABS 数值参数 )e.g. (ABS -123)Result : 123余数(REM [数值参数1 数值参数2 ....] )e.g. (REM 50 26 5) = (REM (REM 50 26) 5)Result : 4将参数1整除参数2的余数若参数多于2个时,则会将余数再整除下一个参数,再得出余数;依此类推若其中一个参数为实数时,则结果为实数;否则为整数最大公约数(GCD 数值参数1 数值参数2 )e.g. (GCD 81 57)Result : 3两个参数均必须为整数值型态自然对数(LOG 数值参数 )e.g. (LOG 3.5)Result : 1.25276是EXP函数的反函数;传回值为实数型态自然反对数(EXP 数值参数 )e.g. (EXP 1.25276)Result : 3.49999是LOG函数的反函数;传回值为实数型态数值资料转型实数转整数(FIX 数值参数 )e.g. (FIX 12.56)Result : 12只会截去小数部份(小数字不会4舍5入)整数转实数(FLOAT 数值参数 )e.g. (FLOAT 12)Result : 12.0整数转字符串(ITOA 数值参数 )e.g. (ITOA -17)Result : "-17"数值转字符串(RTOS 数值参数 [模式 [小数字] ] )e.g. (RTOS 17.23333 2 3)Result : 12.266若不设定模式,则依系统变量 LUNITS 的设定值转换数值为字符串若不设定小数字,则依系统变量 LUPREC 的设定值转换模式设定值可以是下列数值之一 :1 = 科学记号2 = 十进制3 = 英呎及十进制英吋4 = 英呎及分数位英吋5 = 分数当选用的模式为3,4或5,则传回的字符串受系统变量UNITMODE影响弪度转字符串(ANGTOS 角度参数[模式 [小数字] ] )e.g. (ANGTOS 0.785398 0)Result : "45"e.g. (ANGTOS 0.785398 4)Result : "N 45d E"若不设定模式,则依系统变量AUNITS的设定值转换数值为字符串若不设定小数字,则依系统变量AUPREC的设定值转换模式设定值可以是下列数值之一 :0 = 度1 = 度/分/秒2 = 分度量3 = 弪度4 = 土地测量单位当选用的模式为4,则传回的字符串受系统变量UNITMODE影响反函数为ANGTOF;参阅第5篇教程数值资料检查数值(NUMBERP 数值参数 )e.g. (NUMBERP -3.45)Result : Te.g. (NUMBERP "AutoLISP")Result : nil注意 : 在范例的传回值中,T表示函数的结果为真(成立),nil表示结果为假(不成立)负数值(MINUSP 数值参数 )e.g. (MINUSP -3.45)Result : Te.g. (MINUSP 0)Result : nile.g. (MINUSP 3.45)Result : nil零值(ZEROP 数值参数 )e.g. (ZEROP 0)Result : Te.g. (ZEROP 3.45)Result : nil其它应用最大值(MAX [数值参数1 数值参数2 ....] )e.g. (MAX -88 5 2)Result : 5若没有提供任何参数,则传回值为0最小值(MIN [数值参数1 数值参数2 ....] )e.g. (MIN -88 5 2)Result : -88若没有提供任何参数,则传回值为0练习 (Exercises)计算下列算式 :(+ 1234567890 1234567890)Result : -1825831516上式中两个数值参数均为整数,而结果值大于整数型态所能容许之范围;固导致发生溢位问题,产生无效的结果.修正算式如下 : 只要将其中一个参数改为实数型态即可.(+ 1234567890.0 1234567890)Result : 2.46914e+009计算下列算式 :(+ 9876543210 1234567890)Result : 1.11111e+010上式中两个数值参数均为整数,但其中一个(第一个)参数巳大于整数型态所能容许之范围;系统会自动将此参数先行转为实数型态才计算.计算下列算式 :(FIX (SQRT (+ 1 (MAX 20 10 40 30))))Result : 6最先执行的是最内层的算式(MAX 20 10 40 30) ,求出最大值为40----其次执行加函数,将MAX函数所得的最大值加1,结果为41----再利函数SQRT,将41开方根,结果为6.4031----最后使用FIX函数,截去其小数字,得到最后的结果为6----用户定义函数是将一群表示式组合成一个函数或指令可应用于绘图模式的指令行提示,Visual LISP控制台,或供其它自定义函数内的表示式呼叫使用AutoLISP源代码均以纯文本格式存档,扩展名为LSP(2000版可编译成扩展名为FAS的档案可以一般文本编辑器进行开发,如DOS的EDIT,WINDOWS的WORD或WORDPAD 等一个自定函数内最少要有一个表达式在原程序文件(LSP)里,自定义函数以DEFUN函数开始;其语法如下 :(DEFUN [C:] 函数名称( [自变量串行 ...] [/ 局部变数串行 ...] ) 表达式 ...)在呼叫带有自变量的自定函数时,必须同时提供与定义函数时,同等数量的参数,使各参数传入自定函数的各自变量中自变量被视为一种特殊类型的局部变量,无法用于该自定函数以外的其它函数若自定函数中无须设定任何自变量,亦必须以空串行 ( )加在函数名称之后若有提供局部变量,必须以斜线 / 加在局部变量的开头(即使前面没有自变量串行)各自变量,斜线,局部变量之间要以空格分隔;但与左右小括号之间则不须以空格分开若自变量串行中有相同名称的自变量出现,则会忽略第一个以后的相同自变量;变数亦是一样若在函数名称前加上C:,表示该函数可以在绘图模式的指令行提示下,其执行方式与内建函数相同;亦可以在任何内建命令(执行中)的提示后,以通透方式执行(但须将函数名称包在一对小括号中)若在函数名称前没有加上C:,在指令行提示下,必须将函数名称包在一对小括号中才可执行不可以在执行一自定函数时,以通透方式执行另一自定函数加载程序自定函数在使用前,都要将其所在的程序文件(扩展名为LSP)加载才可执行ACAD.LSP程序文件(默认在SUPPORT子目录内)会在启动AutoCAD时自动加载(LOAD "程序文件名称" [加载失败] )e.g. (LOAD "TEST")若程序文件之文件名为LSP,则在程序文件名称之后,可以不加上扩展名若有需要,系统会顺序尝试其它的扩展名 : VLX FAS LSP若程序文件不在系统的支持目录下,则需在文件名前加上目录路径注意 : 必须以正斜线 / 或两个反斜杠 \\ 作为目录的分隔符可以在加载失败的参数中提供字符串,以供加载失败时显示;亦可提供有效的自定函数,该函数在加载程序文件失败时会被执行e.g. (LOAD "TEST" "Load Fail") 或 (LOAD "TEST" (DOERROR))注意 :在程序文件加载后,在提示行显示的返回值,一般是该程序文件中,最后被定义的函数名称或是在程序文件内没有包含在自定函数中,最后一个表达式的执行结果练习 (Exercises)启动文本编辑器,编写一AutoLISP程序作两个同心圆 (第1个圆半径为50,第2个圆半径为80),程序代码如下所示 :(DEFUN C: 2CIRCLE ()(SETQ CEN (LIST 0 0) RAD 50)(COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))输入后以纯文本格式存档(C:\TEST.LSP)----在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件加载----COMMAND : (LOAD "C:/TEST")在指令行提示后,输入程序(函数)名称执行----COMMAND : 2CIRCLE程序说明1使用DEFUN建立自定函数的名称,并用SETQ函数将中心点(LIST 0 0)存入变数CEN,半径(50)存入变数RAD中2使用COMMAND函数执行AutoCAD内建指令CIRCLE,并以变量CEN(圆的中心点)及变数RAD(圆的半径)回应3与第2行大致相同,但在指定其半径时,先将储存半径的变量加30,使划出半径为80的圆;注意最右边的关括号,与第1行DEFUN左边的开括号是一对的启动文本编辑器,开启TEST.LSP程序文件,复制2CIRCLE至新程序2C,并改为传入自变量方式执行;程序代码如下 :(DEFUN 2C (CEN RAD)(COMMAND CIRCLE CEN RAD)(COMMAND CIRCLE CEN (+ RAD 30)))----输入后以纯文本格式存档在AutoCAD绘图模式的指令行提示后,用LOAD函数将程序文件重载----在指令行提示后,输入程序(函数)名称执行----COMMAND : (2C (LIST 0 0) 50)批注单行批注分号 ;表示在分号右边(同一行)的字符均为批注,程序执行时会将其忽略多行批注;| |;表示在两个批注符号中间所有字符皆为批注,即使字符跨越多行关系运算在各个关系运算中,都会传回一逻辑值;若关系成立,传回 T,否则会传回nil各参数可以是字符串,整数或实数型态;若以字符串进行比较,则会以字符串的ASCII码为准若函数中只有一个参数,传回值恒为 T等于函数(= 参数1 [参数2 ....] )会将参数1与其后各个参数比较,若全部相等则传回 T,否则传回 nile.g. (= 2 2.0)Result : Te.g. (= "A" CHR(65))Result : T不等于函数(/= 参数1 [参数2 ....] )若参数1不等于其后任何一个参数,即传回 Te.g. (/= 1 2.0)Result : Te.g. (/= "a" CHR(65))Result : Te.g. (/= 10 30 40 10 20)Result : T小于函数(< 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于右边的参数,即传回Te.g. (< 1 2)Result : Te.g. (< "a" CHR(65))Result : T大于函数(> 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于右边的参数,即传回Te.g. (> 1 2)Result : nile.g. (> "a" CHR(65))Result : nil小于或等于函数(<= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均小于或等于右边的参数,即传回 Te.g. (<= 1 2)Result : Te.g. (<= 2 2)Result : Te.g. (<= "a" CHR(65))Result : T大于或等于函数(>= 参数1 [参数2 ....] )各参数顺序以2个为一组比较,若各组左边的参数均大于或等于右边的参数,即传回 Te.g. (>= 1 2)Result : nile.g. (>= 2 2)Result : Te.g. (>= "a" CHR(65))Result : nil条件判断是利用条件函数,配合关系及逻辑运算所设定的一些准则,令程序自行分析,因应情况作出适当行动.单一条件(IF 条件表达式 是表达式 [否表达式] )函数先检查条件表达式,若其传回值为 T,便会执行其后的是表达式若有提供否表达式,且条件表达式的传回值为 nil,函数将不会执行(跳过)是表达式而执行否表达式若没有提供否表达式,且条件表达式的传回值为 nil 时,函数将不作任何事情IF 函数可以巢状方式嵌套,即在是或否的表达式中加入另一个IF 函数练习 (Exercises)判断空气污染指数 : 大于100 = Very High, 51至100 = High, 26至50 = Medium, 25或以下 = Low----启动编辑器,开启C:/TEST.LSP 程序文件;新增AIR-1自定函数,程序代码如下 :(DEFUN AIR-1 (NUM) (IF (> NUM 100) (PRINC "Very High")) (IF (AND (> NUM 50) (<= NUM 100)) (PRINC "High")) (IF (AND (> NUM 25) (<= NUM 50)) (PRINC "Medium")) (IF (<= NUM 25)) (PRINC "Low")) (PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM 内;用IF 函数判断变量NUM 是否大于100;若是则显示字符串Very High 响应2 用IF 函数判断变量NUM 是否大于50且(AND )小于或等于100;若是则显示High 响应3 用IF 函数判断变量NUM 是否大于25且(AND )小于或等于50;若是则显示Medium4 用IF 函数判断变量NUM 是否小于或等于25;若是则显示Low5 是一个没有提供任何自变量的PRINC 函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号续下一课 .... 续上一课 ....IF 函数的巢状练习 : 修改上一课的程序练习,将多个IF 函数合并成巢状嵌套---- 启动文本编辑器,开启C:/TEST.LSP 程序文件 ---- 新增程序AIR-2,其程序代码如下 :(DEFUN AIR-2 (NUM) (IF (> NUM 50)(PRINC (IF (> NUM 100) "Very high""High"))(PRINC (IF (> NUM 25) "Medium""Low"))) (PRINC))程序说明1 设定函数名称,并将数据存入自变量NUM 内;用IF 函数判断变量NUM 是否大于50;若条件成立(变量NUM 大于50)时,再用另一个IF 函数判断变量是否大于100; 若条件成立(变量NUM 大于100)时,使用PRINC 函数显示字符串Very High,否则显示High2 若在第1个IF 函数判断中,条件不成立(变量NUM 不大于50)时;再用另一个IF 函数判断变量是否大于25;若条件成立(NUM 大于25)时,显示字符串Medium,否则显示字符串Low3 是一个没有提供任何自变量的PRINC 函数;用以抑制显示答案时尾部符加的nil 或重复的传回值;而最右一个关括号,是用以对应第1行最左边的开括号注意 :第1行最后一个关括号是对应前面的PRINC 函数,尾2的关括号则是对应IF 函数 (判断NUM 是否大于100)第2行最后一个关括号是对应第1行的IF 函数 (判断NUM 是否大于50),尾2的关括号则是对应PRINC 函数,尾3的关括号则是对应IF 函数 (判断NUM 是否大于25)最右边的关括号是对应第1行最左边的开括号PROGN 函数在以上各范例中,执行的表达式均为单一的函数运算;若要在表达式中顺序执行一连串的函数,便要将各函数包含在一个PROGN 函数内;函数的传回值会是该PROGN 函数中,最后一个表达式的运算结果----修改TEST.LSP 程序文件的AIR-1程序,第1个IF 函数如下,其余的IF 函数请自行修改e.g. (IF (> NUM 100) (PROGN (SETQ DISP "Very High") (PRINC DISP)))注意 :最后一个关括号是对应前面的IF 函数 (判断变量NUM 是否大于100)尾2的关括号是对应PROGN 函数 (用以包含SETQ 及PRINC 函数)尾3的关括号是对应PRINC 函数的循环 (Loop)配合条件判断,关系及逻辑运算,令程序不断重复一些动作,以提高效率及减少重复动作时的人为错误可以多个循环形成巢状(嵌套式)循环,即在一个循环内嵌套另一个(或多个)循环指定的重复次数必须为正整数,亦可以是储存正整数的变量名称重复指定次数(REPEAT 重复次数 [表达式 ....] )e.g. (REPEAT 10 (PRINC "David"));重复显示David字符串10次重复(WHILE 条件表达式 [是表达式 ....] )若条件表达式的传回值为 T,即会顺序执行函数内各表达式各表达式顺序执行完后,程序会返回函数的开头,重新检查条件表达式的传回值若条件表达式的传回值为 nil,函数内各表达式将不会被执行e.g.(SETQ COUNT 1);将1存入变数COUNT(WHILE (<= COUNT 10);WHILE函数并检查变量COUNT是否<=10(PRINC "David");若条件成立则以PRINC函数显示David 字符串(SETQ COUNT (1+ COUNT)));变量COUNT递增1,并将新值重新存入变量COUNT中取代原值注意 : 第4行最右边的关括号,是对应第2行WHILE函数的开括号无限循环又称为死循环,即循环的条件判断式传回值恒为 T,令循环不断重复而无法结束;在上例中 :----若WHILE函数的条件表达式设定为 (T) ;即条件永远成立----不作SETQ函数,或不将变量COUNT递增;变量COUNT储存值恒久不变,导致条件式永远成立练习 (Exercises)编写一程序SUM并将自变量存在NUM变量内,计算1+2+3+4 ....至变数NUM(DEFUN SUM (NUM)(SETQ COUNT 1 TOTAL 0)(WHILE (<= COUNT NUM)(SETQ TOTAL (+ TOTAL COUNT)COUNT (1+ COUNT)))(PRINC TOTAL) (PRINC))程序说明1设定函数SUM并将自变量存入变量NUM,设定变量COUNT以将数目由1开始递增,变量TOTAL(储存总和)初始值为02WHILE循环函数,并设定进入循环的条件式(变量COUNT小于或等于变量NUM) 3若条件成立即进入循环内部,先将变量TOTAL加上变量COUNT,再用SETQ函数存回变量TOTAL中,覆盖原值4将变量COUNT递增1,存回变数COUNT并覆盖原值5关括号与第2行的WHILE函数左边的开括号对应6循环结束后,用PRINC函数显示变量TOTAL(总和)的内容程序流程假设执行程序时传入变量NUM的数值为10----变数初始值COUNT = 1 TOTAL = 0 判断变量COUNT是否<=变量NUM COUNT = 1 TOTAL = 0 --------变量COUNT(现值1)小于NUM,进入循环;将COUNT = 1 TOTAL = 1 TOTAL(现值0)加上COUNT,存回变数TOTALCOUNT = 2 TOTAL = 1 ----变数COUNT(现值1)递增1变为2,存回变数COUNT返回WHILE函数的开头,重新判断条件式----变量COUNT(现值2)小于NUM,进入循环;将----COUNT = 2 TOTAL = 3 TOTAL(现值1)加上COUNT,存回变数TOTAL----变数COUNT(现值2)递增1变为3,存回变数COUNT = 3 TOTAL = 3 COUNT返回WHILE函数的开头,重新判断条件式--------变量COUNT(现值3)小于NUM,进入循环;将COUNT = 3 TOTAL = 6 TOTAL(现值3)加上COUNT,存回变数TOTAL部份过程省略返回WHILE函数的开头,重新判断条件式----COUNT = 10 TOTAL = 55 变量COUNT(现值10)仍等于NUM,进入循环;----将TOTAL(现值45)加上COUNT,存回变数----变数COUNT(现值10)递增1变为11,存回变COUNT = 11 TOTAL = 55 数COUNT返回WHILE函数的开头,重新判断条件式----COUNT = 11 TOTAL = 55 变量COUNT(现值11)巳大于NUM(本范例假设----为10),条件判断不成立,循环结束----显示变量TOTAL的现存值,程序结束尝试用IF函数检查输入的自变量是否小于或等于0;若条件成立则不执行余下的程序(DEFUN SUM (NUM)(IF (<= NIM 0) (PRINC "Input Error")(PROGN略过 WHILE 及 PRINC 函数))(PRINC))程序说明1设定函数SUM并将自变量存入变量NUM,并用IF函数判断是否<=0,若条件成立则显示错误讯息2若条件不成立,即以PROGN函数包含上例中的循环及显示答案部份3尾3行的关括号是对应第2行的PROGN函数4尾2行的关括号是对应第1行的IF函数5最后一行最右边的关括号是对应第1行的DEFUN函数输入函数让AutoCAD应用程序可以提示用户输入程序所需的数据;这些输入函数一般都是以GET开头;当程序执行至输入函数时,程序便会暂停,等待用户输入指定类型的数据后,程序即会继续执行.亦可在函数内指定要显示的提示字符串,若不提供则没有任何提示.输入整数(GETINT [提示字符串] )e.g. (GETINT "Input Number : ")输入的范围从-32,768到+32,767之间;若超出范围,会有警告讯息若输入的数据不是整数型态,如文字或是实数,会显示警告讯息若输入空格或按下ENTER键响应,输入值为 nil输入实数(GETREAL [提示字符串] )e.g. (GETREAL "Input Number : ")若输入的数据是字符串型态,会显示警告讯息;若输入整数,则会自动转为实数若输入空格或按下ENTER键响应,输入值为 nil输入字符串(GETSTRING [模式] [提示字符串] )e.g. (GETSTRING T "Input Name : ")若有提供模式参数且不是 nil 值,用户即可在输入的字符串中包含空格;但此时必须按ENTER键结束输入若没有提供模式参数或该参数为 nil 值,要在字符串中包含空格时,必须在字符串的前后加上双引号 "输入时不须在字符串的前后加上双引号(上述的情况例外)若输入空格(没有模式参数或为 nil 值时)或按ENTER键响应时,输入值为"",即空字符串输入选取点(GETPOINT [基准点] [提示字符串] )e.g. (GETPOINT (LIST 0 0) "Select Point : ")可以在屏幕以指向设备(一般是鼠标)选取,或以键盘直接输入坐标值亦可若有提供基准点(目前UCS的2D或3D坐标),会从基准点出现伸缩线到十字光标所在位置可接受单一整数或实数作为长度,代替基准点参数;此时会以系统变量LASTPOINT为基准点,以目前十字光标的位置与LASTPOINT的角度为方向,以。
list的函数一、什么是列表列表（List）是Python中常用的数据结构之一，用于存储一系列有序的元素。
它是可变（Mutable）的序列，可以包含任意类型的元素，甚至可以同时包含不同类型的元素。
二、列表的创建与初始化Python中创建列表的方法有多种，下面列举了几种常用的方法：1. 直接使用中括号最简单的方式是使用中括号将元素括起来，元素之间用逗号分隔，例如：fruits = ['apple', 'banana', 'cherry']2. 使用list()函数可以使用list()函数将其他可迭代对象（如字符串、元组、集合）转换为列表，例如：numbers = list(range(1, 6))3. 通过推导式创建列表推导式可以根据指定的规则生成列表，常见的有列表推导式和生成器表达式。
例如：squares = [x**2 for x in range(1, 6)]三、列表的常用操作列表提供了丰富的方法和操作符来对数据进行处理和操作。
下面介绍几个常用的操作：1. 访问元素可以通过索引来访问列表中的元素，索引从0开始。
例如，访问列表中的第一个元素：fruits = ['apple', 'banana', 'cherry']print(fruits[0]) # 输出：apple2. 切片操作可以使用切片操作符:来截取列表中的一部分元素。
例如，截取列表中的前两个元素：numbers = [1, 2, 3, 4, 5]print(numbers[0:2]) # 输出：[1, 2]3. 修改元素列表是可变的，可以通过索引来修改元素的值。
例如，将列表中的第一个元素修改为’orange’：fruits = ['apple', 'banana', 'cherry']fruits[0] = 'orange'print(fruits) # 输出：['orange', 'banana', 'cherry']4. 添加元素可以使用append()方法在列表末尾添加一个元素，也可以使用insert()方法在指定位置插入一个元素。
AutoLisp函数一、数学运算功能函数1．l（十数值数值…）返回：累计实数或整数数值1．2（一数值数值…）返回：差值1．3（*数值数值…）返回：所有数值乘积1．4（/数值数值…）返回：第一个数值除以第二个以后数值的商1．5（l十数值）返回：数值十ll.6（1—数值）返回：数值一ll．7（abs数值）返回：数值的绝对值1．8（atan数值）返回：反正切值1．9（cos角度）返回：角度的余弦值，角度值为弧度1．10（exp数值）返回：数值的指数1．11（expt底数指数）返回：底数的指数值1．12（fix数值）返回：将数值转换为整数值1．14（gcd数值1数值2）返回：两数值的最大公因数1．15（log数值）返回：数值的自然对数值1．16（max数值数值…）返回：数值中的最大值1．17（min数值数值…）返回：数值中的最小值1．18pi常数∏，其值约为3．14159261．19（rem数值1数值2）返回：M数值的相除的余数l．20（sin角度）返回：角度的正旋值，角度值为弧度1．21（sqrt数值）返回：数值的平方根二、检验与逻辑运算功能函数2．l（=表达式1表达式2）比较表达式1是否等于式2，适用数值及字符串2．2（／=表达式1表达式2）比较表达式1是否大于等于表达式22．3（＜表达式1表达式2)比较表达式1是否＜小于表达式22．4（＜=表达式1表达式2）比较表达式1是否＜一小于等于表达式22．5（＞表达式1表达式2）比较表达式1是否＞大于表达式22．6（＞=表达式1表达式2）比较表达式1是否大于等于表达式22．7(～数值）返回：数值的位not值，（1的补码）2．8（and表达式1表达式2…）返回：逻辑and的结果2．9（boole函数整数整数…）返回：位式布尔运算AutoLisp函数2/82．10(eq表达式1表达式2）比较表达式1与表达式2是否相同，适用列表比较（实际相同）2．11（equal表达式1表达式2［差量］）比较表达式1与表达式2是否相同，差量可省略（内容相同）三、转换运算功能函数3．l（angtof字符串［模式］）返回：角度值的字符串转成实数3．2（angtos角度［模式［精度］］）返回：角度转成的字符串值3．3（atof字符串）返回：字符串转成实数值3．4（atoi字符串）返回：字符串转成整数值3．5（cvunit数值原始单位转换单位）返回：数值转换单位后的值转换根据acad．nut 文件3．6（distof字符串［模式］）返回：根据模式将字符串转成实数值3．7（itoa整数）返回：整数转成字符串3．8（rtos数值模式［精度］）返回：实数转成字符串3．9（trans点原位置新位置[位移]）返回：转换坐标系统值四、列表处理功能函数4．1（append列表列表……）结合所有列表成一个列表4．2（assoc关键元素联合列表）根据关键元素找寻联合列表中关系信息4．3(car列表)返回列表中的第一个元素，通常用来求X坐标4．4（cadr列表）返回列表中的第二个元素，通常用来求y坐标4．5（caddr列表）返回列表中的第三个元素，通常用来求Z坐标4．6（cdr列表）返回：除去第一个元素后的列表4．7（cons新元素列表）返回：将新元素添加到列表4．8（foreach名称列表表达式）返回：将列表的每一元素对应至名称再根据表达式执行响应4．9（length列表）返回：列表内的元素数量4．10（list元素元素…）返回：将所有元素合并为一列表4．11（listp元素）返回：判断元素是否为一串4．12（mapcar函数列表1列表2…）返回：将列表1、列表2列表的元素配合函数，求得新列表4．13（member关键元素列表）返回：根据关键元素（含似后的列表4．14（nth n列表）返回：列表的第n个元素AutoLisp函数3/84．15（reverse列表）返回：将列表元素根据顺序颠倒过来的列表4．16（subst新项旧项列表）返回：替换新旧列表后的列表五、字符串、字符、文件处理函数5．l（ascii字符串）返回：字符串第一个字符的“ASCII”码5．2（chr整数）返回：整数所对应的ASCII单一字符串5．3（close文件名称）关闭文件5．4（open文件名模式）返回：打开文件代码，准备读取或写入信息5．5（read字符串）返回：列表中的字符串的第一组元素5．6（read－char［文件代码］）返回：通过键盘或文件中读取单一字符5．7（read－line［文件代码］）返回：经由键盘或文件中读取一行字符串5．8（strcase字符串［字样］）返回：转换字符串大小写5．9（strcat字符串1字符串2…）返回：将各字符串合并为一个字符串5．10（strlen字符串）返回：字符串构成的字符数（即字符串长度）5．11（substr字符串起始长度）返回：取出于字符串‘5．12（wcmatch字符串格式）返回：T或nil，将字符串与通用字符进行比较5．13（write－char数值［文件代码］）返回：将一ASCII字符写到文件或屏幕15．14（write－line字符串［文件代码］）返回：将字符串写到文件或屏幕上六、等待输入功能函数6．l（getangle［基点］[提示］）请求输入十进制角度数值，响应一个弧度值提示及参考点可有可无6．2（getcorner基点［提示］）请求输入另一矩形框对角点坐标6．3（getdist［基点］［提示］）请求输入一段距离6．4（getint［提示］）请求输入一个整数值6．5（getkword［提示］请求输入“关键词”6．6（getorient［基点］［提示］）请求输入十进制角度，响应一弧度值不受angbase、angdir 影响6．7（getPoint［基点］［提示］）请求输入一个点的坐标6．8（getreal［提示］请求输入一个实数6．9（getstring[提示］）请求输入一个字符串6．10（initget［位］字符串）设定下次getxxx函数的有效输入七、几何运算功能函数7．l（angle点1点2）取得两点的角度弧度值7．2（distance点1点2）取得两点的距离7．3（inters点1点2点3点4［模式］）取得两条线的交点7．4（osnap点模式字符串）按照捕捉模式取得另一坐标点7．5（polar基点弧度距离）按照极坐标法取得另一坐标点7.6（textbox对象列表）取得文字字符串的两个对角点坐标八、对象处理功能函数8．l（entdel对象名称）删除或取消删除对象8．2（entget对象名称［应用程序列表］）取出对象名称的信息列表8．3(entlast）取出图形信息中的最后一个对象8．4（entmake对象列表）建立一个新的对象列表8．5（entmod对象列表）根据更新的信息列表更新屏幕上元体8．6（entnext[对象名称]）找寻图面中的下一个对象8．7（entsel［提示］）请求选取一个对象，响应包含对象名称及选点坐标的列表；8．8（entupd对象名称）更新屏幕上复元体图形8．9（handent图码）返回：图码的元体名称8．10（nentsel［提示］）返回：BLOCK所含副元体对象信息列表8．11（nentselp［提示］［点］）返回：BLOCK所含副元体对象信息似4*4矩形表示）九、选择集、符号表处理函数9．l（ssadd[对象名称］［选择集］）将对象加入选择集或建立一新选择集9．2（ssdel对象名称选择集）将对象自选择集中移出9．3（ssget［模式］［点1］［点2］取得一个选择集9．4（ssget”X”[过滤列表］）取得根据过滤列表所指定范围的选择集9．5（sslenth选择集）计算选择集的对象个数9．6（ssmemb对象名称选择集）响应对象名称是否包含于选择集内9．7（ssname选择集索引值）根据索引值取出选择集中的对象名称9．8（tblnext符号表名称［T］）检视符号表，有效的符号表：”LAYER”、”LTYPE”、”VIEW”、”STYLE”、”BLOCK”9．9（tblsearch符号表名称符号）在符号表中搜寻符号十、AutoCAD相关查询、控制功能函数10．l（command”AutoCAD命令”…）超重量级函数，调用执行AutoCAD命令AutoLisp 函数5/810．2（findfile文件名）返回：该文件名的路径及文件名10．3（getfiled标题内定档名扩展名旗号）通过标准AutoCAD文件对话DCL对话框获得文件10．4（getenv”环境变量”）取得该环境变量的设定值，以字符串表示10．5（getvar”系统变量”）取得该系统变量的设定值，以字符串表示10．6（setvar”系统变量”值）设定该系统变量的值10．7（regapp应用类项）将目前的AutoCAD图形登记为一个应用程序名称十一、判断式、循环相关功能函数11．1（If＜比较式＞＜表达式1＞[表达式2]检算比较式结果，如果为真，执行＜表达式1＞，否则执行＜表达式2＞11．2（repeat次数[<表达式＞＜表达式＞…］）重复执行N次表达式11．3（While＜比较式＞＜表达式＞…）当条件成立则执行表达式内容11．4（cond＜比较式1＞＜表达式1＞多条件式的if整合功能＜比较式2＞＜表达式2＞＜比较式3＞＜表达式3＞）11．5（prong表达式1表达式2…）连接其中的表达式为一组，常用于配合if、cond 等函数十二、函数处理、定义、追踪与错误处理功能函数12．l（*error*字符串）程序错误时的警示信息12．2（alert字符串）以对话框式显示出警告字符串12．3（apply功能函数列表）将功能函数与列表结合后执行12．4（defun名称自变量列表表达式＿．）自定函数或子程序12．5（eval表达式）返回：表达式的执行结果12．6（exit）强制退出目前的应用程序12．7（lambda自变量表达式）定义未命名的函数12．8（progn表达式1表达式2…）连接其内的表达式为一组，常用于配合if、cond等函数12．9（quit）强制退出目前的应用程序12．10（tablet代码[列1列2列3方向]）取用或建立对数字板的校调12．11（trace函数…）对函数设定追踪标记，辅助检错12．12（untrace函数…）对函数设定解除追踪标记AutoLisp函数6/8十三、显示、打印控制功能函数13．l（gfaphscr）作图环境切换到图形画面13．2（grclear）暂时清除模前的屏幕画面13．3（grdraw起点终点颜色[亮显］）暂时性的画出一条线13．4（grread［追踪］）由输入设备读取追踪值13．5（grtext位置字符串［亮显］）将字符串显示在状态列或屏幕菜单上13．6（grvecs向量列表［转置矩阵］）暂时性的画出多条线13．7（menucmd字符串）；提供在AlltOLISP中调用各菜单13．8（Prinl［表达式［文件代码］］将表达式打印于命令区或已打开的文件句柄字符则以“\”为前缀展开13．9（pinc［表达式［文件代码］］除句柄字符则不以”＼”为前缀展外开其余同Prinl 13．10（print［表达式［文件代码］］除表达式会往下一新行列出，及空一格外其余同prinl13．11（prompt信息）将信息显示于屏幕的命令区，并随后响应一个nil信息13．12（redraw［对象名称［模式］］）重绘整张图或根据对象名称重绘该图形13．13（terpri）在屏幕上显示新列13．14（textscr）作图环境切换到文字画面13．15（textpage）清除文字画面文字类似DOS的cls命令13．16（vports）返回：窗口组态列表十四、符号、元素、表达式处理功能函数14．l（atom元素）如果元素不是列表，响应T，否则为nil14．2（atoms－family格式闲号列表］）返回：一组己定义函数的符号列表14．3（boundp表达式）返回：T或nil，响应表达式是否有值存在14．4（minusp元素）返回：T或n儿元素是否为负值14．5（not元素）返回：T或n儿判定元素是否为ni114．6（null元素）返回：T或nil判定元素是否被赋予nil值14．7（numberp元素）返回：T或nil，元素是否为整数或实数14．8（quote表达式）响应表达式未检算前状态，同“‘”功能14．9（set符号表达式）将表达式结果设定给带单引号’符号14．10（setq符号1表达式1［符号2表达式2］…）设定表达式结果给各符号14．11（type元素）返回：元素的信息型态14．12（zerop元素）返回：T或nil，元素是否为0值十五、ADS、ARX、AutoLISP加载与卸载函数AutoLisp函数7/815．l（ads）返回：目前加载ADS程序列表15．2（arx）返回：目前加载ARX程序列表15．3（arxload应用程序［出错处理］））返回：加载ARX程序15．4（arxunload应用程序［出错处理］））返回：卸载ARX程序15．5（ver）返回：目前AutoLISP版本字符串15．6（load LSP文件名［加载失败］）加载AutoLISP文件（*．lsp）15．7（xload应用程序[错处理]）加载ADS应用程序15．8（xunloa应用程序［出错处理］）卸载ADS应用程序十六、内存空间管理函数16．l（alloc数值）以节点数值设定区段大小16．2（expand数值）以区段数值配置节点空间16．3（gc）强制收回废内存16．4（mem）显示目前的内存使用状态16．5（xdroom对象名称）返回对象扩展信息允许使用的内存空间16．6（xdsize列表）返回对象扩展信息所占用的内存空间十七、其它重要的功能函数17．l（acad_colordlg颜色码旗号）显示出标准AutoCAD颜色选择对话框17．2（acad_helpdlg求助文件名主题）显示出标准AutoCAD求助对话框17．3（acad_strlsort字符串列表）作字符串列表排序17．4（bherrs）取得bhatch与bpcly失败所产生的错误信息17．5（bhatch点［选择集[向量］］）根据Pick point选点方式调用bhatch命令，绘制选集区域的剖面线17．6（bpoly点［选择集[向量]］）根据Pick point选点方式调用bpoly命令并产生一定域Polyline17．7（cal计算式字符串）执行如CAL计算功能十八、ADS、ARX外部定义的3D函数18.1（align自变量1自变量2．．．．）执行如ALIGN命令各选项顺序18．2（c：3dsin模式3DS文件名）导入3DS文件18．3（C：3dsout模式3DS文件名）输出3DS文件18．4（c：background模式［选项］）设定渲染背景18．5（C：fog模式［选项］）设定渲染的雾效果18．6（C：light模式［选项］）设定渲染的灯光控制18．7（c：lsedit模式【选项1】设定渲染的景物控制18．8（C：lslib模式［选项］）管理景物图库18．9（c：matilb模式材质材质库名）管理材质数据库18．10（c：mirror3d自变量1自变量2……）执行如MIRROR3D命令18．11（C：psdrap模式）根据模式设定值（0或1），传唤psdrap命令18．12（C：psfill对象名称图案名称［自变量1［自变量2］］）以POStSCript图案填满18．13（c：psin文件名位置比例）插入一个Postscript（*．eps）文件18．14（c：render［渲染文件］）执行渲染效果18．15（C：rfileopt格式自变量1自变量2自变量3…）设定执行渲染选项18．16（c：replay影像文件名影像类别［选项］）展示影像文件TGA、BMP、TIF18．17（C：rmat模式选项）控管材质建立、贴附、编辑、分离18．18（c：rotate3d自变量1自变量2…）执行如ROTATE3D命令各选项顺序18．19（C：rpref模式选项［设定］）渲染环境设定18．20（c：saveimg影像文件名影像类别［选项］）储存图像文件TGA、BMP、TIF18．21（c：scene模式[选项]）SCENE场景管理18．22（C：setuv模式选集自变量1自变量2…）SETUV贴图模式管理18．23（C：showmat自变量1）显示对象的材质贴附信息18．24（C：solprof自变量1自变量工．．）建立3D实体的轮廓影像18．25（C：StatS［渲染信息文件］）显示渲染信息统计信息十九、ADS、ARX外部定义的数据库相关函数19．l（c：aseadmin自变量1自变量2…）管理外部数据库19．2（c：aseexportt自变量1自变量2…）输出信息19．3（c：aselinks自变量1自变量2…）连接对象与信息19．4（c：aserow自变量1自变量2…）管理外部信息表格19．5（c：aseselect自变量1自变量2…）建立外部信息与对象选集19．6（c：asesqled自变量1自变量2…）执行SQL程序。
Lisp入门 [转]Lisp是一门历史悠久的语言，全名叫LISt Processor，也就是“表处理语言”，它是由John McCarthy于1958年就开始设计的一门语言。
和Lisp同时期甚至更晚出现的许多语言如Algo 等如今大多已经消亡，又或者仅仅在一些特定的场合有一些微不足道的用途，到现在还广为人知的恐怕只剩下了Fortran和COBOL。
但唯独Lisp，不但没有随着时间而衰退，反倒是一次又一次的焕发出了青春，从Lisp分支出来的Scheme、ML等语言在很多场合的火爆程度甚至超过了许多老牌明星。
那么这颗常青树永葆青春的奥秘究竟在哪里呢？如果你只接触过C/C++、Pascal这些“过程式语言”的话，Lisp可能会让你觉得十分不同寻常，首先吸引你眼球（或者说让你觉得混乱的）一定是Lisp程序中异常多的括号，当然从现在的角度来讲，这种设计的确对程序员不大友好，不过考虑到五六十年代的计算机处理能力，简化语言本身的设计在那时算得上是当务之急了。
Lisp的基本语法很简单，它甚至没有保留字（有些语言学家可能对这一点有异议，别怕，我听你们的），它只有两种基本的数据，仅有一种基本的语法结构就是表达式，而这些表达式同时也就是程序结构，但是正如规则最简单的围棋却有着最为复杂的变化一样，Lisp使用最基本的语言结构定义却可以完成其它语言难于实现的、最复杂的功能。
废话少说，现在我们就来看看Lisp语言中的基本元素。
Lisp的表达式是一个原子(atom)或表(list)，原子(atom)是一个字母序列，如abc；表是由零个或多个表达式组成的序列，表达式之间用空格分隔开，放入一对括号中，如：abc()(abc xyz)(a b (c) d)最后一个表是由四个元素构成的，其中第三个元素本身也是一个表。
正如算数表达式1+1有值2一样，Lisp中的表达式也有值，如果表达式e得出值v，我们说e返回v。
如果一个表达式是一个表，那么我们把表中的第一个元素叫做操作符，其余的元素叫做自变量。

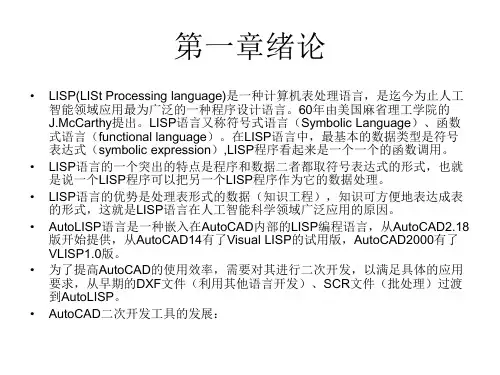

数字测图原理与应用——Lisp语言的学习和使用主要内容AutoLisp语言介绍AutoLisp语言的基本知识赋值与数值计算函数自定义函数程序分支与循环函数逻辑运算函数字符串与类型转换函数表处理函数交互数据输入函数及相关的计算函数与文件有关的函数实体和设备访问类函数其它函数一、AutoLisp语言介绍LISP(List Processing)是一种计算机的表处理语言。
LISP语言是人工智能领域中广泛应用的一种程序语言。
AutoLISP语言是一种运行在AutoCAD环境下的LISP编程语言，或称为AutoCAD的一种嵌入式语言。
它采用了与CommandLISP（一种通用的LISP 语言版本）相近的语法及习惯约定，并吸收了LISP语言的主要函数，同时增加了针对AutoCAD特点的许多功能，如：可以把AutoLISP和AutoCAD的绘图命令透明地结合起来，使设计和绘图完全融为一体。
利用AutoLISP语言编程可以实现对AutoCAD当前图形数据库进行直接访问和修改。
在LISP语言中，最基本的数据类型是符号表达式。

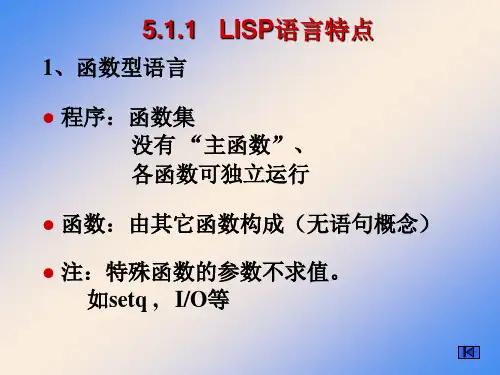

LISP语言的特点是程序和数据都采用符号表达式的形式，即一个LISP程序可以把另一个LISP程序作为它的数据进行处理。
因此使用LISP语言编程十分灵活，看起来是一个一个的函数调用。
支持递归定义也是Auto LISP语言的重要特性。
AutoLISP语言是提供给用户的主要二次开发工具之一。
用AutoLISP语言编写应用程序，可以为AutoCAD增加新的命令或修改AutoCAD，以适应用户的特殊需要。
AutoCAD软件的开发者——AutoDesk公司许诺，将保证今后AutoCAD软件对AutoLISP语言的支持。
掌握使用和编制AutoLISP应用程序的方法和技术将大大提高用户的工作效率和二次开发水平，增强AutoCAD的灵活性，并将得到长期、稳定的技术支持。
二、AutoLISP语言的基本知识2.1 AutoLISP语言的特性AutoLISP语言是一种解释型语言，它的特点如下：1．解释型语言编程语言有两种基本类型：解释型和编译型。
【Visual Lisp】表处理专题01.创建表(setq lst'());;创建一个空表(list1234)'(1234);;构造表的两种形式(vl-list*1"TT"2);;构造表，如果最后一个参数是原子则返回点对(1"TT".2),如果只有单一原子则返回原子，如果最后一个参数是表则返回表02.表元素获取和表修改更新(car'(1234));;获取表的第一个元素1(cdr'(1234));;获取去掉第一个元素1后的表'(234)(caddr'(1234));;a和d的组合获取第三个元素，从右到外左d再d再a，也就是先去掉第一个元素后的表，再去掉第一个元素后的表，再取第一个元素。
(last'(1234));;获取表最后一个元素4(nth2'(1234));;获取表中第三个元素3，nth的第一个参数是表中序号，从0开始(append'(1234)(list5));;多个表的元素组成一个表'(12345)(cons0'(12345));;将元素0插入表头'(012345);如果第二个参数不是表则构成点对,比如(cons'(12)3)返回((12).3)(reverse'(012345));;反转表中元素'(543210)(assoc10entlst);;根据表内第一层子表的第一个元素搜索并返回这个子表(subst'(1123)'(1234)lst);;用'(1123)替换表lst中的'(1234)03.表元素处理(length'(1234));;表元素的个数4,如果是点对表则返回错误(vl-list-length'(1234));;返回表的元素个数，如果是点对表则返回nil(vl-position3'(1234));;返回元素在表中的索引位置，从0开始。
