(完整版)机械设计-机械传动部分习题答案

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

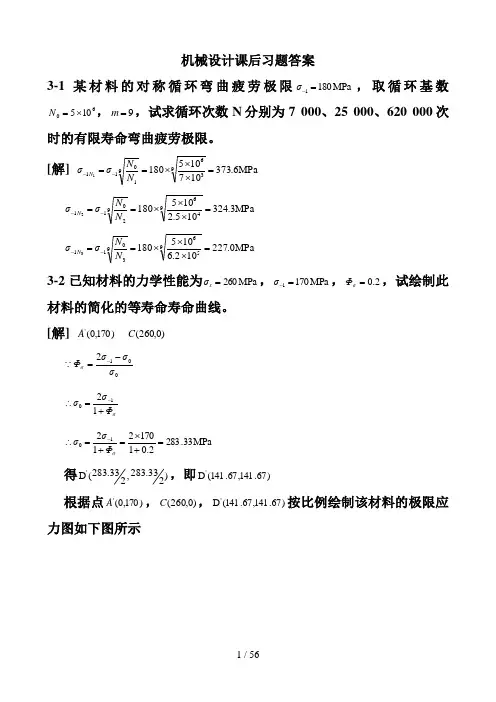

机械设计课后习题答案3-1某材料的对称循环弯曲疲劳极限MPa1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。

[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。

[解] )170,0('A )0,260(C 0012σσσΦσ-=-σΦσσ+=∴-1210MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。

如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。

[解] 因2.14554==dD ，067.0453==d r，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。

1、带传动是依靠＿＿来传递运动和功率的。

A、带与带轮接触面之间的正压力B、带与带轮接触面之间的摩擦力C、带的紧边拉力D、带的松边拉力2、带张紧的目的是＿＿。

A、减轻带的弹性滑动B、提高带的寿命C、改变带的运动方向D、使带具有一定的初拉力3、与链传动相比较，带传动的优点是＿＿。

A、工作平隐，基本无噪声B、承载能力大C、传动效率高D、使用寿命长4、与平带传动相比较，V带传动的优点是＿＿。

A、传动效率高B、带的寿命长C、带的价格便宜D、承载能力大5、选取V带型号，主要取决于＿＿。

A、带传递的功率和小带轮转速B、带的线速度C、带的紧边拉力D、带有松边拉力6、V带传动中，小带轮直径的选取取决于＿＿。

A、传动比B、带的线速度C、带的型号D、带传递的功率7、中心距一定的带传动，小带轮上包角的大小主要由＿＿决定。

A、小带轮直径B、大带轮直径C、两带轮直径之和D、两带轮直径之差8、两带轮直径一定时，减小中心距将引起＿＿。

A、带的弹性滑动加剧B、带传动效率降低C、带工作噪声增大C、小带轮上的包角减小9、带传动的中心距过大时，会导致＿＿。

A、带的寿命缩短B、带的弹性滑动加剧C、带的工作噪声增大D、带在工作时出现颤动10、设计V带传动时，为防止＿＿，应限制小带轮的最小直径。

A、带内的弯曲成力过大B、小带轮上的包角过小C、带的离心力过大D、带的长度过长11、一定型号V带内弯曲应力的大小，与＿＿成反比关系。

A、带的线速度B、带轮的直径C、带轮上的包角D、传动比12、带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带＿＿。

A、进入大带轮处B、紧边进入小带轮处C、离开大带轮处D、离开小带轮处13、带传动产生弹性滑动的原因是＿＿。

A、带与带轮间的摩擦系数较小B、带绕过带轮产生了离心力C、带的紧边和松边存在拉力差D、带传递的中心距大［正确答案］答案：B、D、A、D、A、C、D、D、D、A、B、B、C。

项目二 减速传动装置传动方案及传动系统的分析与设计任务二齿轮传动设计习题6.1． 填空题1.渐开线形状决定____的大小。

(1) 展角 (2) 压力角(3) 基圆2.斜齿轮的标准模数和压力角在____上。

(1) 端面 (2) 法面(3) 轴面3.渐开线齿轮传动的啮合角等于____圆上的压力角。

(1) 分度圆 (2) 节圆(3) 基圆4. 要实现两相交轴之间的传动，可采用 。

(1) 圆柱直齿轮传动 (2) 圆柱斜齿轮传动 (3) 直齿锥齿轮传动5.圆锥齿轮的标准参数在____面上。

(1) 法 (2) 小端(3) 大端6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮的齿数为____。

(1) 82 (2) 80 (3) 78 (4)767. 一般参数的闭式软齿面齿轮传动的主要失效形式是 。

(1) 齿面胶合 (2) 齿面磨粒磨损 (3) 轮齿折断 (4) 齿面点蚀8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是 。

(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4) 轮齿折断9. 一般参数的开式齿轮传动的主要失效形式是 。

(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)齿面磨粒磨损10. 发生全齿折断而失效的齿轮，一般是 。

(1) 斜齿圆柱齿轮 (2) 齿宽较大、齿向受载不均的直齿圆柱齿轮(3) 人字齿轮 (4) 齿宽较小的直齿圆柱齿轮11. 设计一般闭式齿轮传动时，计算接触疲劳强度是为了避免 失效。

(1) 轮齿折断 (2) 齿面胶合 (3) 齿面点蚀 (4) 磨粒磨损12.目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的办法以考虑 的影响。

(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)磨粒磨损13. 对齿轮轮齿材料性能的基本要求是 。

(1) 齿面要硬，齿心要脆 (2) 齿面要软，齿心要韧(3) 齿面要硬，齿心要韧 (4) 齿面要软，齿心要韧14. 材料为20Cr 的齿轮要达到硬齿面，常用的热处理方法是 。

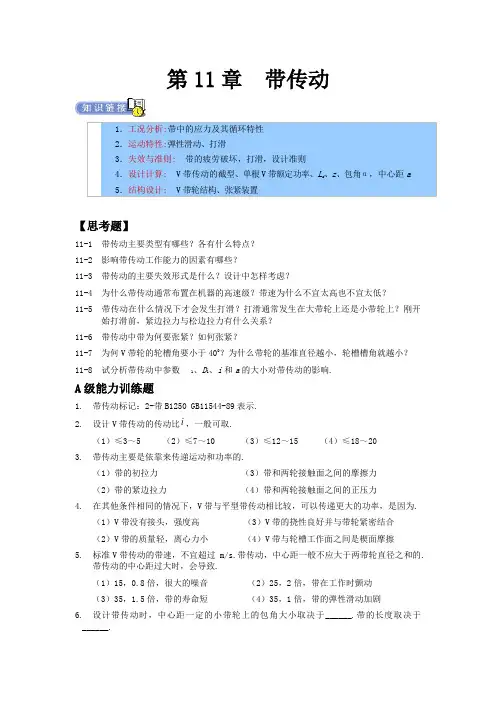

第11章带传动【思考题】11-1 带传动主要类型有哪些？各有什么特点？11-2 影响带传动工作能力的因素有哪些？11-3 带传动的主要失效形式是什么？设计中怎样考虑？11-4 为什么带传动通常布置在机器的高速级？带速为什么不宜太高也不宜太低？11-5 带传动在什么情况下才会发生打滑？打滑通常发生在大带轮上还是小带轮上？刚开始打滑前，紧边拉力与松边拉力有什么关系？11-6 带传动中带为何要张紧？如何张紧？11-7 为何V带轮的轮槽角要小于400？为什么带轮的基准直径越小，轮槽槽角就越小？11-8 试分析带传动中参数1、D1、i和a的大小对带传动的影响.A级能力训练题1.带传动标记：2-带B1250 GB11544-89表示.2.设计V带传动的传动比i，一般可取.（1）≤3～5 （2）≤7～10 （3）≤12～15 （4）≤18～203.带传动主要是依靠来传递运动和功率的.（1）带的初拉力（3）带和两轮接触面之间的摩擦力（2）带的紧边拉力（4）带和两轮接触面之间的正压力4.在其他条件相同的情况下，V带与平型带传动相比较，可以传递更大的功率，是因为.（1）V带没有接头，强度高（3）V带的挠性良好并与带轮紧密结合（2）V带的质量轻，离心力小（4）V带与轮槽工作面之间是楔面摩擦5.标准V带传动的带速，不宜超过 m/s.带传动，中心距一般不应大于两带轮直径之和的.带传动的中心距过大时，会导致.（1）15，0.8倍，很大的噪音（2）25，2倍，带在工作时颤动（3）35，1.5倍，带的寿命短（4）35，1倍，带的弹性滑动加剧6.设计带传动时，中心距一定的小带轮上的包角大小取决于______.带的长度取决于______.（1）小带轮的直径 （2）大、小带轮的直径（3）大、小带轮的直径之差 （4）传动比7. 下列普通V 带中，以______型带的截面尺寸最小.选择V 带的型号是根据______.（1）A 型，计算功率和转速 （2）B 型，小带轮直径（3）C 型，传递功率 （4）D 型，小带轮转速8. 带在工作时产生弹性滑动，是由于.这也是带传动不能保证准确传动比的原因.（1）带不是绝对挠性体 （2）带的紧边与松边拉力不等（3）带的预紧力不够 （4）带与带轮间的摩擦力不够9. 带传动中，若主动轮圆周速度为1v ，从动轮圆周速度为2v ，带的线速度为v ，则.（1）21v v v >> （2）21v v v => （3）21v v v >= （4）21v v v ==10. 带传动工作时，若开始产生打滑现象，是.（1）沿小带轮上先发生 （2）沿大带轮上先发生（3）沿两带轮上同时发生 （3）不确定11. 设计中，选取小带轮基准尺寸的依据是.限制小带轮的最小直径的目的是.（1）带的型号，限制弯曲应力 （2）带速度，限制弯曲应力（3）传动比，限制小带轮的包角 （4）高速轴的转速，使结构紧凑12. 工作条件与型号一定的V 带，其寿命随小带轮直径的增大而.（1）降低 （2）增高 （3）无影响13. 帘布结构的V 带和绳线结构的V 带相比较，其优点是.（1）耐磨损，寿命长 （2）抗弯强度高，可用于较小的带轮上（3）价格便宜 （4）抗拉强度高，传递载荷大14. 带传动中，采用张紧装置的目的是______.（1）提高带的寿命 （2）调节带的预紧力 （3）减轻带的弹性滑动15. 平型带的带轮表面稍呈微弧隆起，这是为了.（1）减轻带的磨损 （2）安装带较方便（3）减轻带的滑动 （4）防止带从轮上脱落B 级能力训练题16. 设计带传动的基本原则：在一定工作周期内，保证不发生.（1）带与带轮的磨损 （2）带在带轮上的打滑 （3）带的拉伸疲劳17. 普通V 带带轮的槽形角ϕ随带轮直径的减小而.设计时，使V 带两侧面间的夹角v ϕ大于轮槽楔角ϕ，是考虑.（1）减小，带工作后的磨损 （2）增大，使V 带在轮槽内楔紧（3）不变，带沿带轮弯曲变形后，两侧面间的夹角减小18. 在同一带传动中，若小带轮上的包角为α1，大带轮上为α2，通常______.若带传动的中心距与小带轮的直径一定时，增大传动比，则α1______.（1）α1=α2，不变（2）α1＞α2，增大（3）α1＜α2，减小19.设由疲劳强度决定的带的许用拉应力为[σ]，带内的初应力σ0，紧边拉应力σ1、松边拉应力σ2、在小带轮上的弯曲应力σb1、在大带轮上的弯曲应力σb2、离心应力σc，则从带的拉伸疲劳强度出发，应有______.（1）σ1≤[σ]- σ2-σb1-σc（2）σ1≤[σ]- σ0-σ2-σb1-σb2-σc（3）σ1≤[σ]-σb1-σc（4）σ1≤[σ]- σ0-σb1-σb2-σc20.带传动的圆周速度v>5m/s是有利于提高，而v<25m/s是为.（1）承载能力（2）工作平稳性（3）传动准确性（4）减小弯曲应力（5）减少离心拉应力21.一定型号V带内弯曲应力的大小，与成反比关系.若小带轮直径D1保持一定，而增大其传动比i，则带绕在大带轮上的弯曲应力σb.（1）所绕过带轮的直径，减小（2）传动比，不确定（3）所绕过带轮上的包角，增大（4）直径的平方成反比，不变22.为了保证和检验带传动的初拉力，可在安装后测量带在跨距中点加上一定荷重G后.对新带，所取初拉力应按规定值.（1）所产生的挠度，增大50% （2）增大的包角，减小20%（3）发生的偏转角，增大80% （4）增大的应力，增大2023.设计D型V带传动时，取小带轮直径D1=400mm，发现带速已超过极限值，这时较合理的设计的办法是.（1）降低原动机的转速（2）换用适用于高速的窄V带（3）减小带轮的直径24.带传动的主动轮直径D1＝180mm，转速n1=900r/min，从动轮要求的转速n1=252r/min，若滑动率ε=2%，则从动轮直径应取.（1）630mm （2）635mm （3）640mm （4）645mm25.设计V带传动时，对合成纤维线绳结构的V带，应取其材质系数.（1）1<q K（2）1≤q K（3）1=q K（4）1>q KC级拓展训练题26.标准V带的型号选定，取决于.（1）传递的功率（2）带的圆周力（3）带的线速度（4）高速轴的扭矩27.带传动中，带每转过一周，带中拉应力要变化.若有一个张紧轮时，带每转过一周，带中拉应力则变化.（1）2次（2）4次（3）6次（4）8次28.一定型号的标准V带传动，当带速增大一倍时，带内的离心应力随之增大了.（1）1倍（2）2倍（3）3倍（4）4倍29.带和带轮材料组合的摩擦系数与初拉力一定时，，则带传动不打滑时的最大有效拉力也愈大.若传动的几何参数保持不变，仅把带速v提高到原来的两倍，则V带所能传递的功率将原来的两倍.（1）带轮愈宽，大于或等于（2）小带轮包角α1愈大，低于（3）带速愈低，等于（4）大带轮包角α2愈大，大于30.某工作机械用转速为720r/min的三相异步发动机，通过一增速V带传动来驱动，采用B型带，小带轮直径为125mm，大带轮直径为250mm，现在需使工作机械的转速提高10%，较合理的措施是.（1）增大主动轮直径（2）减小从动轮直径（3）换用电动机。

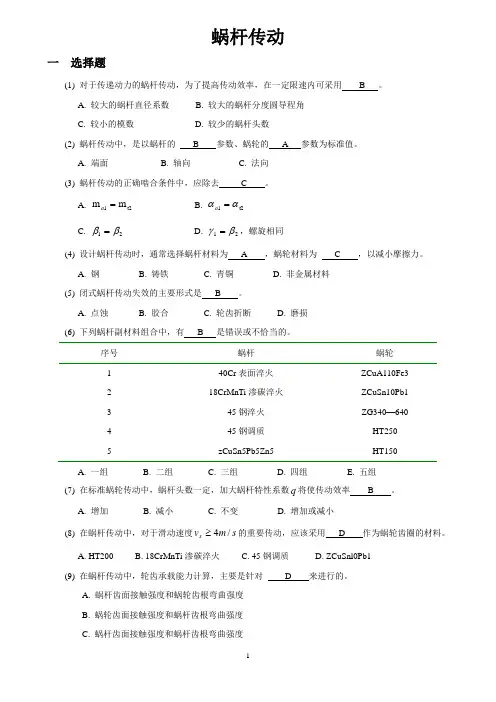

蜗杆传动一 选择题(1) 对于传递动力的蜗杆传动，为了提高传动效率，在一定限速内可采用 B 。

A. 较大的蜗杆直径系数B. 较大的蜗杆分度圆导程角C. 较小的模数D. 较少的蜗杆头数(2) 蜗杆传动中，是以蜗杆的 B 参数、蜗轮的 A 参数为标准值。

A. 端面B. 轴向C. 法向(3) 蜗杆传动的正确啮合条件中，应除去 C 。

A. t21m m =aB. t21αα=aC. 21ββ=D. 21βγ=，螺旋相同(4) 设计蜗杆传动时，通常选择蜗杆材料为 A ，蜗轮材料为 C ，以减小摩擦力。

A. 钢B. 铸铁C. 青铜D. 非金属材料(5) 闭式蜗杆传动失效的主要形式是 B 。

A. 点蚀B. 胶合C. 轮齿折断D. 磨损(6) 下列蜗杆副材料组合中，有 B 是错误或不恰当的。

序号蜗杆 蜗轮 12345 40Cr 表面淬火 18CrMnTi 渗碳淬火 45钢淬火 45钢调质 zCuSn5Pb5Zn5 ZCuA110Fe3 ZCuSn10Pb1 ZG340—640 HT250 HT150A. 一组B. 二组C. 三组D. 四组E. 五组(7) 在标准蜗轮传动中，蜗杆头数一定，加大蜗杆特性系数q 将使传动效率 B 。

A. 增加B. 减小C. 不变D. 增加或减小(8) 在蜗杆传动中，对于滑动速度s m v s /4≥的重要传动，应该采用 D 作为蜗轮齿圈的材料。

A. HT200B. 18CrMnTi 渗碳淬火C. 45钢调质D. ZCuSnl0Pb1(9) 在蜗杆传动中，轮齿承载能力计算，主要是针对 D 来进行的。

A. 蜗杆齿面接触强度和蜗轮齿根弯曲强度B. 蜗轮齿面接触强度和蜗杆齿根弯曲强度C. 蜗杆齿面接触强度和蜗杆齿根弯曲强度D. 蜗轮齿面接触强度和蜗轮齿根弯曲强度(10) 对闭式蜗杆传动进行热平衡计算，其主要目的是 B 。

A. 防止润滑油受热后外溢，造成环境污染B. 防止润滑油温度过高使润滑条件恶化C. 防止蜗轮材料在高温下力学性能下降D. 防止蜗轮蜗杆发生热变形后正确啮合受到破坏(11) 图11-1所示蜗杆传动简图中，图 C 转向是正确的。

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

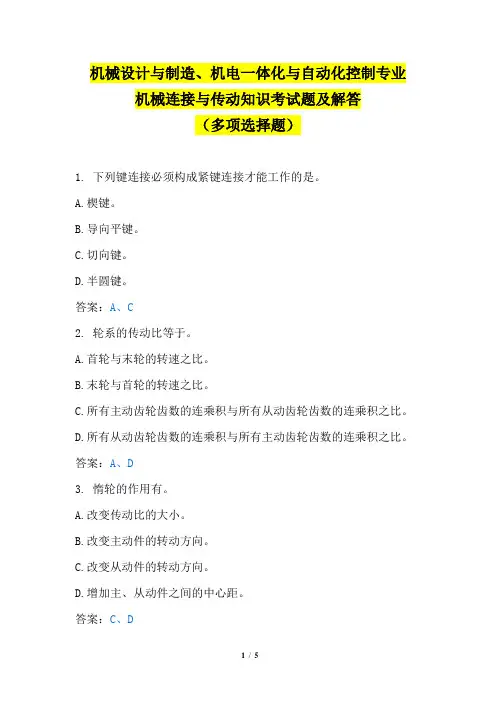

机械设计与制造、机电一体化与自动化控制专业机械连接与传动知识考试题及解答（多项选择题）1. 下列键连接必须构成紧键连接才能工作的是。

A.楔键。

B.导向平键。

C.切向键。

D.半圆键。

答案：A、C2. 轮系的传动比等于。

A.首轮与末轮的转速之比。

B.末轮与首轮的转速之比。

C.所有主动齿轮齿数的连乘积与所有从动齿轮齿数的连乘积之比。

D.所有从动齿轮齿数的连乘积与所有主动齿轮齿数的连乘积之比。

答案：A、D3. 惰轮的作用有。

A.改变传动比的大小。

B.改变主动件的转动方向。

C.改变从动件的转动方向。

D.增加主、从动件之间的中心距。

答案：C、D4. 如图所示为车床的换向机构，齿轮1输入，齿轮2输出，其中属于惰轮的是。

A.齿轮2。

B.齿轮4。

C.齿轮5。

D.齿轮6。

答案：B、C、D5. 齿轮传动的缺点包括。

A.传动过程中有振动、冲击。

B.安装要求较高。

C.不宜作远距离传动。

D.成本较高。

答案：A、B、C、D6. 两轴相交的齿轮机构可以是。

A.直齿圆锥齿轮。

B.直齿圆柱齿轮。

C.斜齿圆锥齿轮。

D.斜齿圆柱齿轮。

答案：A、C7. 适合采用齿轮传动的扬合有。

A.传动距离不大。

B.传动功率较大。

C.远距离传动。

D.传动比恒定。

答案：A、B、D8. 一对齿轮正确啮合的条件是。

A.模数相等。

B.压力角相等。

C.齿数相等。

D.分度圆相等。

答案：A、B9. 中心距对带传动的影响说法正确的是。

A.中心距增大，带的工作寿命降低。

B.中心距增大，有利于增大小带轮的包角。

C.中心距减小，带的传动比减小。

D.中心距减小，带受单位时间循环次数影响，带的抗疲劳能力降低。

答案：B、D10. 按操纵方式不同，操纵离合器有。

A.机械离合器。

B.电磁离合器。

C.液压离合器。

D.气压离合器。

答案：A、B、C、D11. 按齿轮轴线位置可将齿轮分成。

A.平行轴齿轮机构。

B.相交轴齿轮机构。

C.交错轴齿轮机构。

D.圆柱齿轮机构。

答案：A、B、C12. 花键联接与平键联接相比较，以下观点正确的是。

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力二、1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。

2．代号62203的滚动轴承，为轴承，其内径为mm。

3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。

4．普通平键联接的工作面是键的；楔键联接的工作面是键的。

项目二减速传动装置传动方案及传动系统的分析与设计任务一带传动设计习题9-1 带传动为什么会产生弹性滑动？弹性滑动与打滑有什么不同？9-2 设计V带传动时，如果带根数过多，应如何处理?9-3 设计V带传动时，如果小带轮包角α1太小，应如何处理？9-4设计V带传动时，为什么直径不宜取得大小？9-5 试设计一带式运输机用V带传动。

小带轮装在电动机轴上，电动机功率P = 4KW，转速n1=1440r/min，从动轮转速n2＝400r/min，二班制工作，要求中心距不超过450mm。

9-6 试设计一鼓风机用V带传动。

小带轮装在电动机轴上，已知：电动机功率P=10KW，转速n1=1450 r/min，从动轮转速n2＝400 r/min，每天24小时工作，中心距约为1500mm。

项目二 减速传动装置传动方案及传动系统的分析与设计任务一 带传动设计习题答案9.1答：由于带的弹性变形而产生的带与带轮间的滑动称为带的弹性滑动。

弹性滑动和打滑是既有区别又有联系的两种完全不同的物理现象。

从现象上看，弹性滑动是带在带轮的局部接触弧面上发生的微量相对滑动；打滑则是带在带轮的全部接触弧上发生的显著的相对滑动。

从本质上看，弹性滑动是由于带本身的弹性和带传动两边的拉力差引起的，只要传递圆周力，两边就必须出现拉力差，故弹性滑动是不可以避免的。

打滑是当带传递的工作载荷超过了带与带轮之间摩擦力的极限值，带与带轮之间发生剧烈的相对滑动，故在工作中可以，而且应该避免。

打滑是弹性滑动从量变到质变的飞跃。

在传动突然超载时，打滑可以起到过载保护作用，避免其它零件发生损坏。

但应尽快采取措施克服，以免带摩损发热使带损坏。

9.2答：为使每根带受力均匀，V 带根数不宜太多。

通常z ＜10。

若皮带根数过多，可改选截面稍大的型号，或加大带轮直径以减少皮带根数。

9.3答：为保证带的传动能力，要求小带轮包角 1201>α。

如果不能满足，则应适当增大中心距或减小传动比，也可加张紧轮。

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。

第八章 带传动8-1：V 带传动的min 14501r n =，带与带轮的当量摩擦系数51.0=v f ，包角︒=α1801，初拉力N 3600=F 。

试问：（1）该传动所能传递的最大有效拉力为多少？（2）若mm 100d d1=，其传递的最大转矩为多少？（3）若传动效率为0.95，弹性滑动忽略不计，从动轮输出效率为多少？[解] ()N 4.4781111360211112151.01151.00=+-⨯⨯=+-=ππααeeee F F v vf f ec()mm N 92.232101004.4782d 2-3d1⋅=⨯⨯==ecF T()kW45.395.0100060100010014.314504.4781000601000d 10003d11=⨯⨯⨯⨯⨯⨯=∙⨯⨯=∙=ηn F ηνF Pec ec π8-2 V 带传动传递效率7.5kW =P ，带速s m 10=ν，紧边拉力是松边拉力的两倍，即21F F =，试求紧边拉力1F 、有效拉力e F 和初拉力0F 。

[解] 1000νF P e =N 750105.710001000=⨯==∴νP F e21212F F F F F e =-=且 1500N 750221=⨯==∴e F F 201e F F F +=1125N27501500210=-=-=∴eF F F 8-38—3解法二：8-4 有一带式输送装置，其异步电动机与齿轮减速器之间用普通V 带传动，电动机功率P=7kW ，转速min 9601r n =，减速器输入轴的转速min 3302r n =，允许误差为%5±，运输装置工作时有轻度冲击，两班制工作，试设计此带传动。

[解] （1）确定计算功率ca P由表8-7查得工作情况系数2.1A =K ，故 4k W .872.1A ca =⨯==P K P （2）选择V 带的带型根据ca P 、1n ，由图8-11选用B 型。

机械传动复习题答案一、填空题1. 齿轮传动的效率通常在______%到______%之间。

2. 链传动中，链轮的齿数越多，传动比越______。

3. 皮带传动中，皮带的张紧度应保持适当，过紧或过松都会影响传动效率。

4. 蜗轮蜗杆传动中，蜗杆的导程角越小，传动比越大。

5. 联轴器的主要功能是连接两轴，传递扭矩，并允许两轴之间有一定的______和______。

二、选择题1. 以下哪种传动方式可以实现自锁？A. 齿轮传动B. 链传动C. 皮带传动D. 蜗轮蜗杆传动答案：D2. 在齿轮传动中，齿数比决定了传动比，齿数比越大，传动比也越大。

A. 正确B. 错误答案：B3. 皮带传动中，皮带的张紧度对传动效率的影响是：A. 无关B. 过紧或过松都会影响C. 过紧会提高效率D. 过松会提高效率答案：B4. 蜗轮蜗杆传动中，蜗杆的导程角越小，传动效率越高。

A. 正确B. 错误答案：B5. 联轴器不能传递：A. 扭矩B. 轴向力C. 弯矩D. 轴向位移答案：D三、简答题1. 齿轮传动有哪些优缺点？答：齿轮传动的优点包括传动比准确、效率高、结构紧凑、可实现远距离传动等。

缺点包括制造成本高、噪音较大、需要定期维护等。

2. 链传动和皮带传动的主要区别是什么？答：链传动和皮带传动的主要区别在于，链传动使用金属链条作为传动元件，而皮带传动使用橡胶或织物制成的皮带。

链传动通常适用于高扭矩、高速度的场合，而皮带传动适用于低扭矩、低速度的场合。

3. 蜗轮蜗杆传动的特点是什么？答：蜗轮蜗杆传动的特点包括传动比大、自锁性好、结构紧凑、噪音低等。

但传动效率相对较低，且制造成本较高。

4. 联轴器的作用是什么？答：联轴器的作用是连接两轴，传递扭矩，并允许两轴之间有一定的轴向、径向和角向位移，以补偿制造和安装误差，减少振动和冲击对传动系统的影响。

完整版机械设计机械传动部分习题答案机械设计-机械传动部分习题答案、填空:1、齿轮齿⾯失效形式有齿⾯点蚀、齿⾯磨损、齿⾯胶合、塑性变形；2、斜齿圆柱齿轮传动其两传动轴的位置相互平⾏。

直齿圆锥齿轮传动其两传动轴的位置相互垂直。

10、我国规定齿轮标准压⼒⾓为 11、在相同张紧⼒条件下， V 带传动的承载能⼒⽐平带传动的承载能⼒⼤。

12、普通V 带传动的主要失效形式有：带在⼩带轮上打滑和带发⽣疲劳断裂破坏。

13、 V 带传动⼯作时，传动带受有拉应⼒、离⼼应⼒和弯曲应⼒、三种应⼒叠加后，最⼤应⼒发⽣在紧边绕⼊⼩带轮处。

14当带有打滑趋势时，带传动的有效拉⼒达到包⾓、摩擦因数、张紧⼒和带速 15.带传动的最⼤有效拉⼒随预紧⼒的增⼤⽽的增⼤⽽增⼤，随带速的增加⽽_16. 带内产⽣的瞬时最⼤应⼒由紧边拉应⼒和⼩带轮处弯曲应⼒两种应⼒组成。

17. 在正常情况下，弹性滑动只发⽣在带离开主、从动轮时的那⼀部分接触弧上。

18. 在设计V 带传动时，为了提⾼ V 带的寿命，宜选取主⼤的⼩带轮直径。

19. 常见的带传动的张紧装置有定期张紧装置；⾃动张紧装置；采⽤张紧轮的张紧装置等⼏种。

20. 在带传动中，弹性滑动是不可避免的，打滑是可以避免的。

21.带传动⼯作时，若主动轮的圆周速度为 V 1，从动轮的圆周速度为V 2，带的线速度为V ，则它们的关系为 v 1 _______ V ， v 2 ______ V 。

22. V 带传动是靠带与带轮接触⾯间的摩擦⼒⼯作的。

V 带的⼯作⾯是两侧⾯。

23. 当中⼼距不能调节时，可采⽤张紧轮将带张紧，张紧轮⼀般应放在松边的内侧，这样可以使带只受单向弯曲。

为避免过分影响⼩带轮上的包⾓，张紧轮应尽量靠近⼤_带轮。

24. V 带传动⽐不恒定主要是由于存在弹性滑动 _______ 。

25. V 带传动限制带速 V V 25?30 m / s 的⽬的是为了避免v 过⼤，使离⼼⼒过⼤，⽽ v 过⼩，使受⼒增⼤，造成带根数过多 ____________ ；限制带在⼩带轮上的包⾓1> 120 °的⽬的是增⼤摩擦⼒，提⾼承载能⼒ _________ 。

机电传动控制邓星钟第四版课后答案第二章机电传动系统的动力学基础说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。

拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。

静态转矩就是由生产机械产生的负载转矩。

动态转矩是拖动转矩减去静态转矩。

从运动方程式怎样看出系统是处于加速，减速，稳态的和静态的工作状态。

T M-T L>0说明系统处于加速，T M-T L<0 说明系统处于减速，T M-T L=0说明系统处于稳态（即静态）的工作状态。

试列出以下几种情况下（见题图）系统的运动方程式，并说明系统的运动状态是加速，减速，还是匀速？（图中箭头方向表示转矩的实际作用方向）T M T T M TLNT M=T L T M< T LT M-T L>0说明系统处于加速。

T M-T L<0 说明系统处于减速T M T L T M T LT M> T L T M> T L系统的运动状态是减速系统的运动状态是加速T M T L T T LT M= T L T M= T L系统的运动状态是减速系统的运动状态是匀速多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。

这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。

所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。

转矩折算前后功率不变的原则是P=Tω,p不变。

转动惯量折算前后动能不变原则是能量守恒MV=ω2为什么低速轴转矩大，高速轴转矩小？因为P= Tω,P不变ω越小T越大，ω越大T 越小。

为什么机电传动系统中低速轴的GD2逼高速轴的GD2大得多?因为P=Tω，T=G∂D2/375. P=ωG∂D2/375. ,P不变转速越小GD2越大，转速越大GD2越小。

4－1 已知一普通V 带传动传递的功率P ＝8KW ，带速v ＝15m/s ，紧边与松边拉力之比为3：1，求该带传动的有效拉力Fe 和紧边拉力F1。

解：∵ 1000V Fe P ⋅= ∴N V P Fe 33.5331580001000===∵ F F F F F f e ∆=-==21 ∴ N Fe F 800231==4－2有一电动机驱动的普通V 带传动，单班制工作，主动轮转速n 1=1 460r/min ，中心距a 约为370mm ， d d 1=140mm ， d d 2=400mm ，中等冲击，轻微振动，用三根B 型普通V 带传动，初拉力按规定给定，试求该传动所能传递的功率。

解题要点： （1）根据题意可知传动比 857.2140/400/12===d d d d i带长 0212120/)(25.0)(5.02a d d d d a L d d d d d -+++=π()()[]9.1633370/14040025.01404005.037022=-⨯++⨯+⨯=π mm实际选用标准长度` L d =1600mm小带轮包角 ()()παα/180180121︒⨯--︒=d d d d()()︒=⨯︒⨯--︒=74.13937014.3/180140400180根据带传动工作条件，查表可得工作情况系数K A =1.1; 查表可得单根普通B 型V 带的基本额定功率P 0=2.83kW; 查表可得单根普通B 型V 带的基本额定功率△P 0=0.46kW; 查表可得包角系数89.0=a K ； 查表可得长度系数92.0=L K 。

（2）根据])/[(00L a A K K P P P K z ∆+=，可得该带传动所能传递的功率为[]kWK K K P P z P AL a 347.71.1/92.089.0)46.083.2(3/)(00=⨯⨯+⨯=∆+=5.2 滚子链的标记“10A-2-100 GB1243-1997”的含义是什么？答：该滚子链为节距为15.875mm的A系列、双排、100节的滚子链，标准号为GB1243-1997。

百分之一叫做丝《对象》里面的《变换》就是相当于word里面的复制金立GN180，,1499元4、带传动的弹性滑动现象是不可避免的。

（√）5、正确安装在槽轮中的V带，其底面与轮槽的底面是不接触的。

（√）6、带的弹性滑动现象是可以避免的。

（×）7、所有的带传动都是利用带和带轮之间的摩擦传递运动和动力的。

（×）8、在带传动中，打滑是由于带与带轮之间的摩擦力不够大而造成的。

（√）9、带轮的槽角应小于V带的截面楔角。

（√）10、V带的截型有A、B、C、D、E、F、G七种。

（×）11、V带轮的槽角均小于V带截面的楔角。

（√）12、带传动在工作时产生弹性滑动是由于传动过载。

（×）13、正是由于过载时产生了“弹性滑动”，故带传动对传动系统具有过载保护作用。

（×）14、V带的长度是指其基准长度。

(√ )1、V带中，带截面楔角为40°，带轮的轮槽角应为（b ）。

A：大于40° B：小于40° C：等于40°；2、能保证瞬时传动比恒定的传动是（c ）。

A：带传动；B：链传动； C：齿轮传动；3、线绳结构的V带，其线绳位于带的（b）。

A ：顶胶层； B：抗拉层； C：底胶层4、下列图所示的V带传动中，哪个图中的张紧轮位置是最合适的？（a ）。

5、带传动中，带每转一周，拉应力是 a 。

（）。

A：有规律变化的；B：不变的 C：无规律变化的；6、带传动的最大应力发生在 c 。

A：绕入从动轮处； B：绕出从动轮处；C：绕入主动轮处； D：绕出主动轮处；7、带传动的主要失效形式是带的( d )。

A：磨损和疲劳点蚀； B：磨损和胶合；C：胶合和打滑； D：疲劳破坏和打滑；8、带传动是依靠（b ）来传递运动和动力的。

A：主轴的动力；B：带与带轮之间的摩擦力；C：主动轮上的转矩； D：从动轮上的转矩；1、带传动中，打滑是怎样产生的？是否可以避免？解答：当带所传递的圆周力超过带与带轮接触面间摩擦力总和的极限值时，带在带轮上将发生明显的相对滑动即打滑，打滑可以避免。
