什么样的电路是单端反激

开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。

主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。

开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。

开关电源主回路可以分为隔离式与非隔离式两大类型。

1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。

1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。

开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。

串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。

例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。

其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。

在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。

因该电源是公司产品的一个配套使用，且各项指标都不是要求太高，故选用最常用的反激拓扑，这样既可以减小体积（给的体积不算大），还能降低成本，一举双的！反激拓扑的前身是Buck-Boost变换器，只不过就是在Buck-Boost变换器的开关管和续流二极管之间放入一个变压器，从而实现输入与输出电气隔离的一种方式，因此，反激变换器也就是带隔离的Buck-Boost变换器。

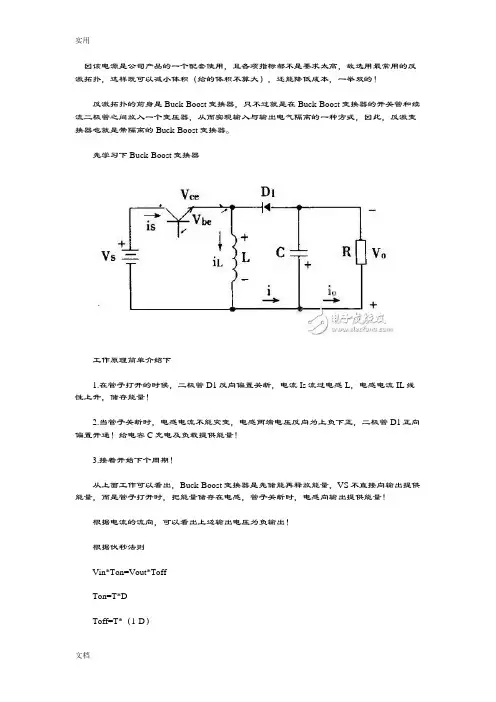

先学习下Buck-Boost变换器工作原理简单介绍下1.在管子打开的时候，二极管D1反向偏置关断，电流Is流过电感L，电感电流IL线性上升，储存能量！2.当管子关断时，电感电流不能突变，电感两端电压反向为上负下正，二极管D1正向偏置开通！给电容C充电及负载提供能量！3.接着开始下个周期！从上面工作可以看出，Buck-Boost变换器是先储能再释放能量，VS不直接向输出提供能量，而是管子打开时，把能量储存在电感，管子关断时，电感向输出提供能量！根据电流的流向，可以看出上边输出电压为负输出！根据伏秒法则Vin*Ton=Vout*ToffTon=T*DToff=T*（1-D）代入上式得Vin*D=Vout*（1-D）得到输出电压和占空比的关系Vout=Vin*D/（1-D）看下主要工作波形从波形图上可以看出，晶体管和二极管D1承受的电压应力都为Vs+Vo（也就是Vin+Vout）；再看最后一个图，电感电流始终没有降到0，所以这种工作模式为电流连续模式（Ccm模式）。

如果再此状态下把电感的电感量减小，减到一定条件下，会出现这个波形！从上图可以看出，电感电流始终降到0后再到最大，所以这种模式叫不连续模式（DCM模式）。

把上边的Buck-Boost变换器的开关管和续流管之间加上一个变压器就会变成反激变换器！还是和上边一样，先把原理大概讲下：1. 开关开通，变压器初级电感电流在输入电压的作用下线性上升，储存能量。

变压器初级感应电压到次级，次级二极管D反向偏置关断。
