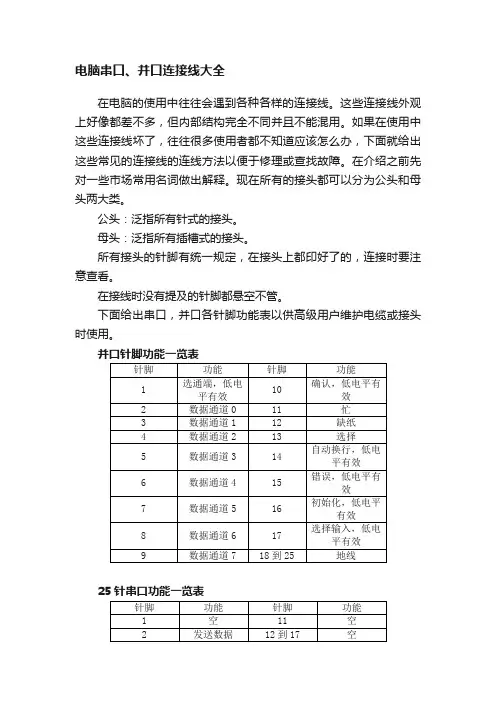

电脑串口、并口连接线大全在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头:泛指所有针式的接头。
母头:泛指所有插槽式的接头。
所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。
并口针脚功能一览表25针串口功能一览表9针串口功能一览表联机线主要用于直接把两台电脑连接,分为串口(com1,com2)联机线和并口(lpt1)联机线。
比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。
打印机的接口也是25针的但功能、外观上与AT架构的25针串口不一样。
于是联机线就分为4种(9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线,25针对25针并口联机线)其中3种串口连接,一种并口连接。
并口联机线和串口联机线最大的差别就是速度,前者明显快于后者。
这些直接电缆连接线的两个头完全相同可以互换的连线方法如下表:首先我们必须准备2个连接头,以及大约1.5米的联机线,联机线应该选用带屏蔽的多芯线,把多余未用的芯全部接在接头的金属壳(地线)作为屏蔽用。
串口连机线一览表打印机连接线的现在使用的打印机连接线端口是25针公头的,和并口联机线使用的接头针脚数一样,但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。
首先准备一个25针接头,和一个36线打印口接头。
并且先将25针接头的18-25针脚连接在一起。
把36线打印口接头的19-30脚连接在一起。
然后使用一根芯把这两组连接在一起。
其余线的线方法如下表:打印机连接线一览表连接完成以后一定要认真检查看是否有错误!!避免不必要的情况发生。
计算机常见接口参数计算机常见接口参数1、PS/2接口:这是广为人知的接口,是用来连接键盘和鼠标的接口,其引脚定义是:1脚:DATA;2脚:NC;3脚:GND;4脚:VCC;5脚:CLOCK;6脚:NC。
2、COM串行接口:是用来连接MODEM等外设的接口,一般的电脑COM口有两个,分别是COM1和COM2,COM1口的I/O地址是03F8H-03FFH,中断号是IRQ4;而COM2口的I/O地址是02F8H-02FFH,中断号是IRQ3;可见COM2口比COM1口的响应具有优先权。
3、LPT并行接口:其默认的中断号是IRQ7,这个接口一般用来连接打印机或扫描仪,采用25脚的DB-25接头与之相接。
LPT接口用来连接打印机或扫描仪时必须要设置好其工作模式,否则外设有可能不正常工作。
并口的工作模式主要有如下几种:SPP标准工作模式,SPP数据是半双工单向传输的,传输速率仅为150Kb/s,速度较慢,但几乎可以支持所有的外设,一般设为默认的工作模式;EPP增强型工作模式,EPP采用双向半双工数据传输,其传输速度比SPP高,可达2MB/s。
EPP可细分为EPP1.7和EPP1.9两种模式,目前较多外设使用此工作模式;ECP扩充型工作模式,ECP采用双向全双工数据传输,传输速率比EPP要高。
实际设置时,可在BIOS中的Chipset Features Setup项中进行设置,使其工作模式与外设所要求的模式相一致,以达到最佳的传输速度。
将一台计算机的串口和另一台计算机的并口通过电缆连接起来,这样就可以使两台计算机相互交换数据进行通讯。
如有A、B两台计算机,如果要进行通讯可这样连接:若A 机用的是9脚COM口,B机用的是25脚LPT口,则A机的5脚“信号地”对B机的7脚“信号地”;A机的3脚“数据发送”对B机的3脚“数据接收”;S机的7脚“请求发送”对B机的5脚“清除发送”;A机的6脚的“数据准备就绪”对B机的20脚“数据终端就绪”;A机2脚“接收数据”对B机2脚的“发送数据”;A机8脚的“清除发送”对B机4脚“请求发送”;A机4脚的“数据终端就绪”对B机6脚的“数据准备就绪”。
常见接口类型介绍一、并行接口并行接口又简称为“并口”。
目前,计算机中的并行接口主要作为打印机端口,使用的不再是36 针接头而是25 针D 形接头。
所谓“并行”,是指8 位数据同时通过并行线进行传送,这样数据传送速度大大提高,但并行传送的线路长度受到限制,因为长度增加,干扰就会增加,数据也就容易出错。
现在有5 种常见的并口:4 位、8 位、半8 位、EPP 和ECP,大多数PC 机配有4 位或8 位的并口,支持全部IEEE1284 并口规格的计算机基本上都配有ECP 并口。
标准并行口指4 位、8 位和半8 位并行口。
4 位口一次只能输入4 位数据,但可以输出8 位数据;8位口可以一次输入和输出8 位数据。
EPP 口(增强并行口)由Intel 等公司开发,允许8 位双向数据传送,可以连接各种非打印机设备,如扫描仪、LAN 适配器、磁盘驱动器和CD-ROM 驱动器等。
ECP 口(扩展并行口)由Microsoft 、HP 公司开发,能支持命令周期、数据周期和多个逻辑设备寻址,在多任务环境下可以使用MA(直接存储器访问)。
目前几乎所有Pentium 级以上的主板都集成了并行口,并标注为Par-allel 1 或LPT 1,这是一个25 针的双排针插座。
2.中断处理方式在这种方式下,CPU 不再被动等待,而是一直执行其他程序,一旦外设交换数据准备就绪,就向CPU提出服务请求。
CPU 如果响应该请求,便暂时停止当前执行的程序,执行与该请求对应的服务程序,完成后,再继续执行原来被中断的程序。
中断处理方式的优点是显而易见的,它不但为CPU 省去了查询外设状态和等待外设就绪的时间,提高了CPU 的工作效率,还满足了外设的实时要求。
但是需要为每个设备分配一个中断号和相应的中断服务程序,此外还需要一个中断控制器(I/O 接口芯片)管理I/O 设备提出的中断请求,例如设置中断屏蔽、中断请求优先级等,这样将会加重系统的负担。
电脑常见外部接口不管是不是电脑小白,都有必要温习一遍,看看下面这些接口你是不是都明白。
1、串行口(COM)/并行口(LPT)COM和LPT口算是计算机接口的元老了,它于1970年由美国电子工业协会制定,后来又经历了两次改进。
最早的串行口是25芯插头,而不是我们今天经常看到的9芯。
后来由IBM改进为9芯的D口,最高速度为10Mbps。
LPT和以前早期的COM口一样也是25pin接头,用于接打印机,最高速度为1.5mbps。
早期用于接驳鼠标,调制解调器,打印机等设备。
不过COM口真可以算的上计算机接口的元老了。
即便几天,我们依旧可以看到各种COM接口的设备,虽然已经被USB慢慢取代。
但是要注意,不要把它和VGA接口搞混。
2、PS/2PS/2接口的名称来源于1987年IBM推出的个人电脑。
早期见于各种兼容电脑上,虽然现在也能能看到PS/2接口,但是已经基本被USB所取代。
PS/2接口用于接驳鼠标和键盘,早期的PS/2接口键盘和鼠标的接口是不能混用的。
因为一个是双向通信,一个是单向通信。
3、RJ-45就是我们常见的网线接口,它的历史最早可以追溯到1960年由AT&T制定的RJ11电话线接口。
RJ-45有两种接法,分别为T568A与T568B。
我们最常见的是T568B接法,也就是白橙-橙-白绿-蓝-白蓝-绿-白棕-棕的接法。
其实正常情况下,你只需要接4根线就可以正常工作了。
4、USBUSB是由微软,IBM,intel等公司牵手于1994年制定。
当时COM口,PS/2,LPT等繁杂的接口不仅数量众多,而且还有安装驱动之后必须重启才能用的问题。
所以可以即插即用且支持热插拔的USB 应运而生。
目前USB基本可以连接一切外置设备。
最早的USB1.0传输速率仅仅为1.5Mbps,而现在在路上的USB3.2标准已经达到了20Gbps。
USB接口有多种外形,比如mico-USB,usb3.1-typec,Mini-A等。
计算机接口大全范文1.串口接口(Serial Port)串口接口是一种通过串行通信传输数据的接口,它可用于连接串口设备,如调制解调器、鼠标、键盘等。
常见的串口接口有RS-232C和RS-4852.并口接口(Parallel Port)并口接口是一种通过并行通信传输数据的接口,它可用于连接打印机、扫描仪等设备。
常见的并口接口有IEEE1284B接口(Universal Serial Bus)USB接口是一种高速串行总线接口,它可以连接多种外部设备,如打印机、摄像头、移动存储设备等。
USB接口已经成为目前最为常用的接口标准。
4.PS/2接口PS/2接口是用于连接鼠标和键盘的接口,它有两种类型,分别是PS/2键盘接口和PS/2鼠标接口。
5.扩展卡接口(Expansion Card Slot)扩展卡接口是一种用于连接扩展卡的接口,扩展卡可以增加计算机的功能,如显卡、声卡等。
常见的扩展卡接口有PCI、PCI Express等。
6.显卡接口(Display Interface)显卡接口是用于连接显示器的接口,它可以传输图像信号和控制信号。
常见的显卡接口有VGA、DVI、HDMI、DisplayPort等。
7.音频接口(Audio Interface)音频接口是用于连接音频设备的接口,它可以传输音频信号。
常见的音频接口有耳机插孔、麦克风插孔、音频线接口等。
8.网卡接口(Network Interface)网卡接口是用于连接计算机与局域网或广域网的接口,它可以传输网络数据。
常见的网卡接口有以太网接口和无线网络接口。
9.存储设备接口存储设备接口是用于连接硬盘、光驱等存储设备的接口,它可以传输数据和控制信号。
常见的存储设备接口有SATA、IDE、SCSI等。
10.蓝牙接口(Bluetooth Interface)蓝牙接口是一种用于无线通信的接口,它可以连接蓝牙设备,如手机、耳机等。
蓝牙接口可以传输数据和音频信号。
以上是计算机接口的大部分种类,每一种接口都有自己的特点和应用场景。
计算机物理接口大全,别再傻傻分不清了!计算机作为人们日常生活及工作中密不可分的伙伴,其扩展功能随着硬件的迭代不断更替,有些接口虽然长得像,但是功能并不一样,有些接口很多小伙伴表示压根不知道怎么使用。
接下来,就为大家整理目前计算机领域常见到物理接口:一、数据型接口1、USB接口(Universal Serial Bus通用串行总线)USB接口作为计算机最常见也是使用率最高的外接接口,其诞生已经有20多年了,从1996推出至今已经经历了几大版本的更新。
USB的不同版本是可以相互兼容的,所以就算是USB2.0的外接设备,依然可以在USB3.0的接口上使用,反之,USB3.0的设备也可以在USB2.0的接口上使用,只是传输速度没有那么快而已。
如何简单区分USB版本:按颜色区分:USB1.0-2.0基本为白色或者黑色,USB3.0为蓝色,USB3.1为红色或者浅绿色。
从造型区分:USB3.0的标示符号比USB2.0前面多了“SS”。
另外,USB2.0只有一排4针的针脚,而USB3.0为上5下4总共9针的针脚。
USB-B(Type-B)USB-B接口一般用来连接打印设备、显示器、硬盘等。
作为USB家族里的一个标准接口,USB-B接口的地位是很尴尬的。
首先它没有USB-A的用途那么广泛,又没有USB-C那样小巧便利,以至于有些人天天用着它,但就是叫不出它的名字,打印机数据线?USB-C(Type-C)其实Type-C也是USB接口的一种,只是它的造型更加小巧了,接口无正反面区分,盲插更方便,而且传输速度达到了USB3.1的标准。
现在很多新款的安卓设备也采用这种接口,包括新款的ipad pro。
2、PS/2接口作为计算机最古老的接口之一,PS/2接口设备依然还在服役,现在能见到的PS/2外接设备也就剩鼠标和键盘了,PS/2接口一般分为紫色(插键盘)和绿色(插鼠标)。
而现在鼠标键盘普遍也都是采用USB接口了,毕竟USB的应用范围更广。
并行接口有哪些并行接口是计算机领域中常用的一种数据传输方式,它允许多个数据位同时传输,提高数据传输的速率和效率。
在计算机硬件中存在多种不同类型的并行接口,本文将介绍并行接口的几种常见类型。
1. 并口接口(Parallel Port)并口接口是最早出现的一种并行接口,也被称为打印机接口。
它是计算机与外部设备之间进行并行数据传输的接口,通常用于连接打印机。
并口接口一般采用DB-25接插口,支持传输8位数据,同时提供了一些控制和状态引脚。
2. SCSI接口(Small Computer System Interface)SCSI接口是一种用于连接计算机与外部设备之间的并行接口标准。
它支持多种设备类型的连接,包括磁盘驱动器、光盘驱动器、扫描仪等。
SCSI接口速度较快,同时支持多个设备的连接,并且可通过链路控制器进行设备的管理。
3. 并行ATA接口(Parallel ATA)并行ATA接口,又称为IDE(Integrated Drive Electronics)接口,是一种用于连接计算机与硬盘驱动器之间的标准接口。
该接口采用了IDE线缆进行数据传输,支持传输16位数据,并提供了控制和状态引脚。
并行ATA接口的速度较慢,并且在连接的设备数量上有限制。
4. 并行SCSI接口(Parallel SCSI)并行SCSI接口是一种用于连接计算机与外部设备之间的高性能并行接口。
它是SCSI接口的一种变体,采用了高性能并行电缆进行数据传输,支持高速数据传输和多设备连接。
并行SCSI接口通常用于连接需要较高数据传输速率的设备,如磁带机、光盘库等。
5. 并行通用串行总线(Parallel Universal Serial Bus)并行通用串行总线是一种用于连接计算机与外部设备之间的接口标准。
它是通用串行总线(USB)的一种变体,采用了并行数据传输的方式,提供了更高的数据传输速率。
并行通用串行总线可以同时传输多个数据位,支持高速数据传输和多设备连接。
计算机的并行接口,计算机的并行接口大全IEEE1284信号及脚序IEEE-1284定义了一对一的异步双向并行接口。
其中PC机使用A型接头,DB-25孔型插座,包括17条信号线和8条地线,信号线又分为3组,控制线4条,状态线5条,数据线8条。
打印机使用B型接头,为36PIN 0.085inch间距的Champ连接器,称Centronics连接器36PIN Centronics连接器的各脚信号的含义C型:新的Mini-Centronics 36PIN连接器,0.050inch间距,既可用于主机,也可用于外设D型25针和36针Centronics的针脚定义对照:A型、B型、C型连接器的针脚定义对照:4. IEEE1284接口的对接:PC机DB-25与打印机Centronics 36PIN连接器的信号对应关系:PC机边A型(DB-25)与打印机边B 型(Centronics 36PIN)连接器的对接:PC机边A型(DB-25)与打印机边C 型(Mini-Centronics 36PIN)连接器的对接:PC机边C型(Mini-Centronics 36PIN)与打印机边B 型(Centronics 36PIN)连接器的对接:5. IEEE1284硬件接口IEEE-1284定义了2种级别的接口兼容性,Level I 用于产品不需要高速模式,但需要利用反向通道能力的场合;Level II用于长电缆和高速传输率场合。
并行接口输出的是TTL标准的逻辑电平,输入信号也要符合TTL标准。
这种特性可以使接口容易应用在电子设计中。
大部分的PC并行接口能吸收和输出12mA左右的电流,如应用时小于或大于这个值,应使用缓冲电路。
为了保持与早期的Centronics 接口兼容,使用OC(open collector)驱动器,使用上拉电阻(pull-up resist or)标准电阻值为2.2k欧或4.7k欧。
控制线与状态线仅要求上拉电阻Rp,数据线和Strobe线还要求串联电阻Rs来匹配线路阻抗,调整串联电阻值使其与驱动器的输出阻抗之和等于45欧到55欧的线路阻抗。
计算机的并行接口,计算机的并行接口大全IEEE1284信号及脚序IEEE-1284定义了一对一的异步双向并行接口。
其中PC机使用A型接头,DB-25孔型插座,包括17条信号线和8条地线,信号线又分为3组,控制线4条,状态线5条,数据线8条。
打印机使用B型接头,为36PIN 0.085inch间距的Champ连接器,称Centronics连接器36PIN Centronics连接器的各脚信号的含义C型:新的Mini-Centronics 36PIN连接器,0.050inch间距,既可用于主机,也可用于外设D型25针和36针Centronics的针脚定义对照:A型、B型、C型连接器的针脚定义对照:4. IEEE1284接口的对接:PC机DB-25与打印机Centronics 36PIN连接器的信号对应关系:PC机边A型(DB-25)与打印机边B 型(Centronics 36PIN)连接器的对接:PC机边A型(DB-25)与打印机边C 型(Mini-Centronics 36PIN)连接器的对接:PC机边C型(Mini-Centronics 36PIN)与打印机边B 型(Centronics 36PIN)连接器的对接:5. IEEE1284硬件接口IEEE-1284定义了2种级别的接口兼容性,Level I 用于产品不需要高速模式,但需要利用反向通道能力的场合;Level II用于长电缆和高速传输率场合。
并行接口输出的是TTL标准的逻辑电平,输入信号也要符合TTL标准。
这种特性可以使接口容易应用在电子设计中。
大部分的PC并行接口能吸收和输出12mA左右的电流,如应用时小于或大于这个值,应使用缓冲电路。
为了保持与早期的Centronics 接口兼容,使用OC(open collector)驱动器,使用上拉电阻(pull-up resisto r)标准电阻值为2.2k欧或4.7k欧。
控制线与状态线仅要求上拉电阻Rp,数据线和Strobe线还要求串联电阻Rs来匹配线路阻抗,调整串联电阻值使其与驱动器的输出阻抗之和等于45欧到55欧的线路阻抗。
比如驱动IC输出阻抗为15欧,则需要33欧的串联电阻。
IEEE-1284接口芯片:因为最小输出驱动电压为2.4V, 标准TTL的+5V或低压TTL 的+3.3V的芯片都可以使用。
Fairchild、ST、TI公司都有类似芯片,如74ACT1284、74LVC161284、74LV161284等,还有专用的ESD芯片74F1071等。
6. IEEE1284信号规格表本文参考了以下资料,表示感谢:温正伟原载电子报的资料/Design_Connector_1284.html /ieee1284.html/1284int.htm/devzone/cda/tut/p/id/3466/系统分类: 接口电路|用户分类:信号接口|标签:并行接口 IEEE-1284 打印机 Centronics D25 |来源:整理|点击查看原文发表评论阅读全文(2165) | 回复(0)发表于 2007/12/30 1:45:502计算机的并行接口(2)2. IEEE1284定义的5种工作模式为了提高Centronics接口的性能,也要兼容过去的标准,IEEE1284定义了5种工作模式:SPP模式:Standard Parallel Port标准并行接口,也称为Compatibility mode兼容模式, Nibble模式:从PC机到外设8-bit数据线,反向4-bit数据线Byte模式:8-bit双向传输,速率在50KB/s 到150KB/s之间EPP模式:Enhanced Parallel Port增强并行接口,允许任一方向的高速字节传输ECP模式:Extended Capabilities Port扩展功能并行接口,允许PC机发送数据块符合IEEE 1284标准的并口,使用设备ID(Device identification sequence)来实现即插即用(Plug and Play)配置,使并口更易于使用。
各种模式都可以使用相同的连接器和电缆连接方式,因硬件和编程方式的不同,传输速度可以从50K Bits/秒到2MB/秒不等。
