在智能化变电站中构建五防系统

变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。

关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。

根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。

在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。

对此，需要应用变电站整体“五防”技术，避免误操作等事故。

变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。

微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。

在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。

变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。

其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。

在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。

计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。

当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。

在隔离开关、 接地开 关的手动操作杆处 安装有 微机闭锁系统 的机械编 码锁， 当满足操 作条件时 ， 电脑钥匙可顺利打开该机械 编码锁， 打开手动操 作连杆进行操作。 手 动 操 作 的 主地 刀之 间有 机 械 联 锁 。 ５ ． ３电动操作 的刀闸的闭锁 电动操作 的刀闸与断路器 一样， 有多种控制 方式 ， 包括 变电站监控 系 统后 台机上 的遥控操 作、 远方 集控 站的遥控操作 、 刀 闸机构 箱处 的手 动操 作 。 其 闭 锁 方 式有 如 下 几种 ： （ ａ ） “电气 闭锁 ” 回 路 采 用 由相 关 断 路 器 、 刀闸、 地 刀 辅 助 接 点联 通 而 成 的 电气 回 路 ， 即 上 图“ ２ ２ ０ ｋ Ｖ 线 路 隔离 开 关 电 气 闭 锁 回 路 原 理 图 ” 中所 示 回
关的开关和 刀闸的辅助接 点构 成的回路来控制该 元器件操作 电源的接通 与断开， 从 而控 制 该元 器 件 的开 闭操 作 。 这种 方 式 的 防误 功 能 较 全 面 ， 且 不
容易被人为解锁， 而 后 者 正 是 目前运 行 管理 部 门极 力 主 张 继 续 采 用 电 气 闭
锁的主要原因。
条２ ２ ０ ｋ Ｖ线路的电气闭锁回路原理见下 图 ｃ（ 图中地刀均为分相操 作， 刀闸均为电动操作） 。
一
（ ｃ ） “ 微机防误 ” 回路采用微机 闭锁 系统 的电编 码锁 ， “电气 闭锁 ” 回路
短 接
ｌ Ｎ － Ｎ
￣＾
２ ３ ６ Ｇ 萋 方 者 控 式 建 装 在 议 置 （ ａ ｄ ） 监 采 开 或 将 控 者 用 出 “ 微 的 系 方 机 逻 统 式 防 辑 功 ｂ ａ ） 误 闭 能 。 ， 即 锁 ” 具 回 由 接 备 路 监 点 的 短 控 来 情 接 系 实 况 ， 仅 统 现 下 采 的 该 ， 用 笔 测 回

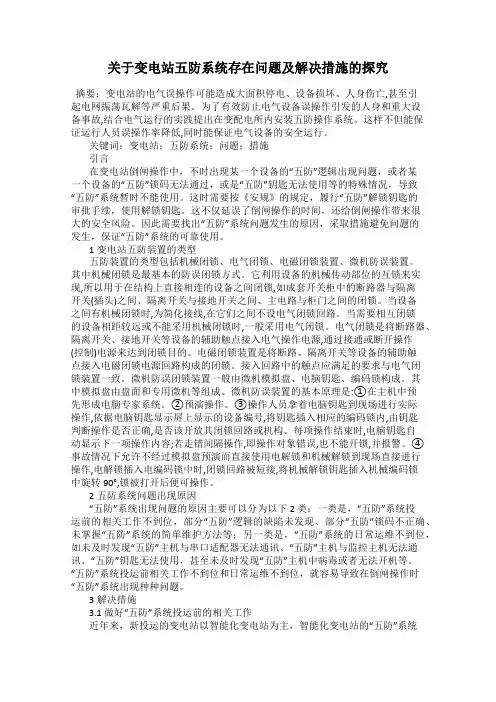

关于变电站五防系统存在问题及解决措施的探究摘要：变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡,甚至引起电网振荡瓦解等严重后果。

为了有效防止电气设备误操作引发的人身和重大设备事故,结合电气运行的实践提出在变配电所内安装五防操作系统。

这样不但能保证运行人员误操作率降低,同时能保证电气设备的安全运行。

关键词：变电站；五防系统；问题；措施引言在变电站倒闸操作中，不时出现某一个设备的“五防”逻辑出现问题，或者某一个设备的“五防”锁码无法通过，或是“五防”钥匙无法使用等的特殊情况，导致“五防”系统暂时不能使用。

这时需要按《安规》的规定，履行“五防”解锁钥匙的审批手续，使用解锁钥匙。

这不仅延误了倒闸操作的时间，还给倒闸操作带来很大的安全风险。

因此需要找出“五防”系统问题发生的原因，采取措施避免问题的发生，保证“五防”系统的可靠使用。

1变电站五防装置的类型五防装置的类型包括机械闭锁、电气闭锁、电磁闭锁装置、微机防误装置。

其中机械闭锁是最基本的防误闭锁方式。

它利用设备的机械传动部位的互锁来实现,所以用于在结构上直接相连的设备之间闭锁,如成套开关柜中的断路器与隔离开关(插头)之间、隔离开关与接地开关之间、主电路与柜门之间的闭锁。

当设备之间有机械闭锁时,为简化接线,在它们之间不设电气闭锁回路。

当需要相互闭锁的设备相距较远或不能采用机械闭锁时,一般采用电气闭锁。

电气闭锁是将断路器、隔离开关、接地开关等设备的辅助触点接入电气操作电源,通过接通或断开操作(控制)电源来达到闭锁目的。

电磁闭锁装置是将断路、隔离开关等设备的辅助触点接入电磁闭锁电源回路构成的闭锁。

接入回路中的触点应满足的要求与电气闭锁装置一致。

微机防误闭锁装置一般由微机模拟盘、电脑钥匙、编码锁构成。

其中模拟盘由盘面和专用微机等组成。

微机防误装置的基本原理是:①在主机中预先形成电脑专家系统。

②预演操作。

③操作人员拿着电脑钥匙到现场进行实际操作,依据电脑钥匙显示屏上显示的设备编号,将钥匙插入相应的编码锁内,由钥匙判断操作是否正确,是否该开放其闭锁回路或机构。

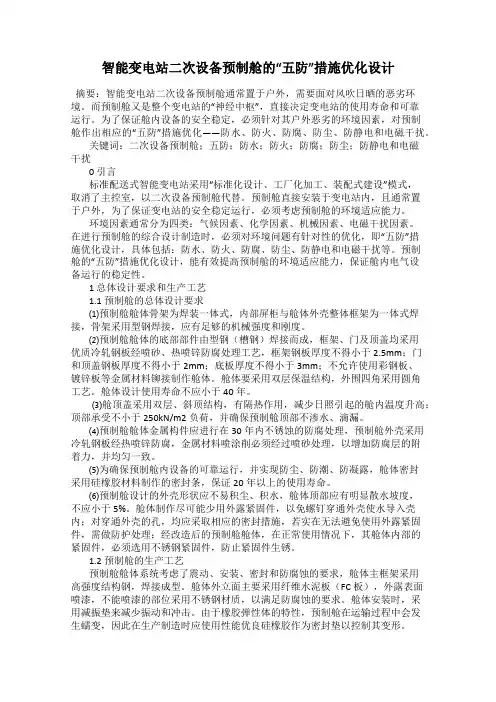

智能变电站二次设备预制舱的“五防”措施优化设计摘要：智能变电站二次设备预制舱通常置于户外，需要面对风吹日晒的恶劣环境。

而预制舱又是整个变电站的“神经中枢”，直接决定变电站的使用寿命和可靠运行。

为了保证舱内设备的安全稳定，必须针对其户外恶劣的环境因素，对预制舱作出相应的“五防”措施优化——防水、防火、防腐、防尘、防静电和电磁干扰。

关键词：二次设备预制舱；五防；防水；防火；防腐；防尘；防静电和电磁干扰0 引言标准配送式智能变电站采用“标准化设计、工厂化加工、装配式建设”模式，取消了主控室，以二次设备预制舱代替。

预制舱直接安装于变电站内，且通常置于户外，为了保证变电站的安全稳定运行，必须考虑预制舱的环境适应能力。

环境因素通常分为四类：气候因素、化学因素、机械因素、电磁干扰因素。

在进行预制舱的综合设计制造时，必须对环境问题有针对性的优化，即“五防”措施优化设计，具体包括：防水、防火、防腐、防尘、防静电和电磁干扰等。

预制舱的“五防”措施优化设计，能有效提高预制舱的环境适应能力，保证舱内电气设备运行的稳定性。

1 总体设计要求和生产工艺1.1 预制舱的总体设计要求⑴预制舱舱体骨架为焊装一体式，内部屏柜与舱体外壳整体框架为一体式焊接，骨架采用型钢焊接，应有足够的机械强度和刚度。

⑵预制舱舱体的底部部件由型钢（槽钢）焊接而成，框架、门及顶盖均采用优质冷轧钢板经喷砂、热喷锌防腐处理工艺，框架钢板厚度不得小于2.5mm；门和顶盖钢板厚度不得小于2mm；底板厚度不得小于3mm；不允许使用彩钢板、镀锌板等金属材料铆接制作舱体。

舱体要采用双层保温结构，外围四角采用圆角工艺。

舱体设计使用寿命不应小于40年。

⑶舱顶盖采用双层、斜顶结构，有隔热作用，减少日照引起的舱内温度升高；顶部承受不小于250kN/m2负荷，并确保预制舱顶部不渗水、滴漏。

⑷预制舱舱体金属构件应进行在30年内不锈蚀的防腐处理，预制舱外壳采用冷轧钢板经热喷锌防腐，金属材料喷涂削必须经过喷砂处理，以增加防腐层的附着力，并均匀一致。

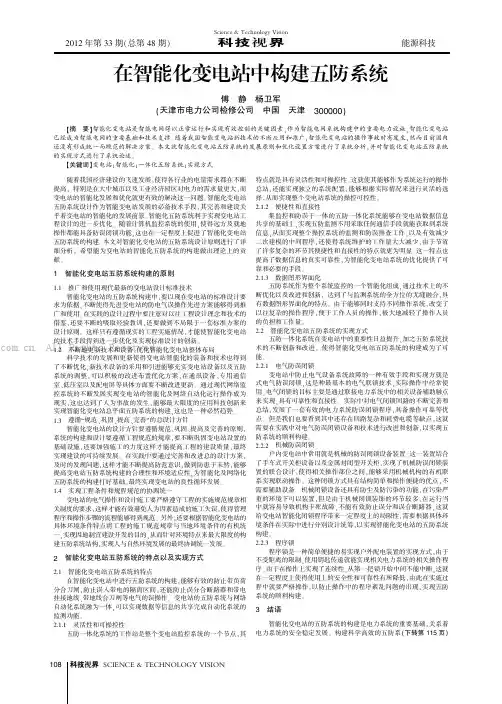

2012年第33期(总第48期)科技视界Science &Technology VisionSCIENCE &TECHNOLOGY VISION科技视界随着我国经济建设的飞速发展,使得各行业的电量需求都在不断提高,特别是在大中城市以及工业经济园区对电力的需求量更大,而变电站的智能化发展和优化就更有效的解决这一问题。

智能化变电站五防系统设计作为智能变电站发展的必备技术手段,其完善和建设关乎着变电站的智能化的发展前景。

智能化五防系统利于实现变电站工程设计的进一步优化。

随着计算机监控系统的使用,使得远方及就地操作都能具备防误闭锁功能,这也在一定程度上促进了智能化变电站五防系统的构建。

本文对智能化变电站的五防系统设计原则进行了详细分析,希望能为变电站的智能化五防系统的构建做出理论上的贡献。

1智能化变电站五防系统构建的原则1.1推广和使用现代最新的变电站设计标准技术智能化变电站的五防系统构建中,要以现在变电站的标准设计要求为依据,不断使得先进变电站的防电气误操作先进方案能够得到推广和使用。

在实践的设计过程中要注意对以往工程设计理念和技术的借鉴,还要不断的吸取经验教训,还要做到不局限于一套标准方案的设计原则。

这样只有遵循现实的工程实施情况,才能使智能化变电站的技术手段得到进一步优化及实现标准设计的创新。

1.2不断地更新技术和设备,优化智能化变电站整体布局科学技术的发展和更新使得变电站智能化的装备和技术也得到了不断优化,新技术设备的采用和引进能够充实变电站设备以及五防系统的调整,可以积极的改进布置优化方案,在通讯设备、专用通信室、低压室以及配电屏等具体方面要不断改进更新。

通过现代网络监控系统的不断发展实现变电站的智能化及网络自动化运行操作成为现实,这也达到了人为事故的发生,能够最大限度的应用科技创新来实现智能化变电站总平面五防系统的构建,这也是一种必然趋势。

1.3遵循“规范、巩固、提高、完善”的总设计方针智能化变电站的设计方针要遵循规范、巩固、提高及完善的原则,系统的构建和设计要遵循工程规范的规章,要不断巩固变电站设置的基础设施,还要加强施工的力度这样才能提高工程的建设质量,最终实现建设的可持续发展。

新一代智能变电站五防系统优化研究新一代智能变电站的建设过程中比较注重五防系统的应用，避免智能变电站发生错误的操作，提高变电站的安全性，同时保护好变电站工作人员安全。

新一代智能变电站运行中，五防系统判断所有的倒闸操作，确保倒闸操作的顺利进行，做好新一代智能变电站五防系统的优化工作，有利于提高智能变电站的运行水平。

本文主要以新一代智能变电站为研究对象，探讨变电站五防系统的相关优化措施。

标签：智能变电站；五防系统；优化我国电力行业的发展过程中，新一代智能变电站得到了高效的建设，变电站运行中积极引入了五防系统，目的是维护智能变电站的安全与稳定。

五防系统应该适应新一代智能变电站的需求，专门针对五防系统提出优化的措施，改善五防系统在智能变电站中的应用，表明五防系统优化的重要性，进而推进五防系统在智能变电站中的发展。

1 新一代智能变电站五防系统的优化原则首先新一代智能变电站五防系统优化时要遵循设计标准，智能变电站中构建的五防系统必须符合安全防护与逻辑控制的标准，确保五防系统能够准确的应用到智能变电站中，而且五防系统设计优化时不要局限一类方案，可以根据新一代智能变电站的要求设计几套方案，选择最优的五防系统设计方案，确保智能变电站在五防系统的优化约束下可以达到安全的运行状态。

其次五防系统优化时需要按照新一代智能变电站的要求更新设备，优化智能变电站中五防系统的整个布局[1]。

五防系统在智能变电站中并不是独立存在的，而是与智能变电站的多个系统同时存在，此时就要不断更新、改进五防系统中的设备，确保五防系统能够与智能变电站相互配合，预防安全事故。

然后五防系统的总体设计中，遵循规范性、完善性的原则，智能变电站中五防系统运行的过程中实行规范与完善，促使五防系统更加符合新一代智能变电站的需求，促进五防系统的良性发展。

最后五防系统在智能变电站中遵循协调统一的原则，也就是五防系统要按照智能变电站的规章制度实施，和谐的融入到智能变电站中，规范五防系统的具体应用。

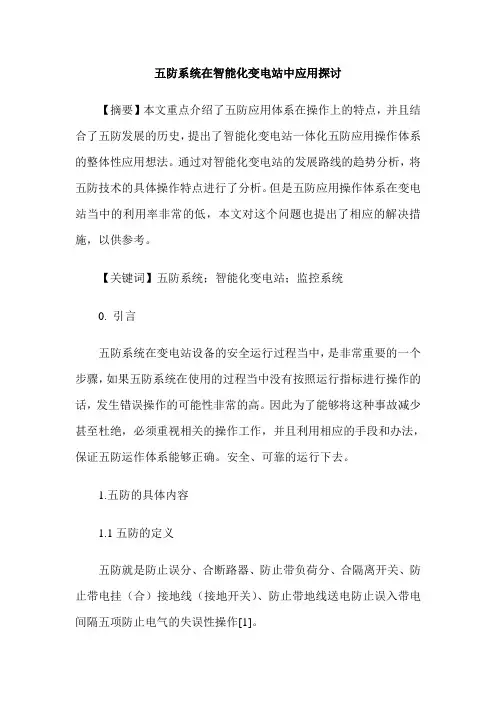

五防系统在智能化变电站中应用探讨【摘要】本文重点介绍了五防应用体系在操作上的特点，并且结合了五防发展的历史，提出了智能化变电站一体化五防应用操作体系的整体性应用想法。

通过对智能化变电站的发展路线的趋势分析，将五防技术的具体操作特点进行了分析。

但是五防应用操作体系在变电站当中的利用率非常的低，本文对这个问题也提出了相应的解决措施，以供参考。

【关键词】五防系统；智能化变电站；监控系统0. 引言五防系统在变电站设备的安全运行过程当中，是非常重要的一个步骤，如果五防系统在使用的过程当中没有按照运行指标进行操作的话，发生错误操作的可能性非常的高。

因此为了能够将这种事故减少甚至杜绝，必须重视相关的操作工作，并且利用相应的手段和办法，保证五防运作体系能够正确。

安全、可靠的运行下去。

1.五防的具体内容1.1五防的定义五防就是防止误分、合断路器、防止带负荷分、合隔离开关、防止带电挂（合）接地线（接地开关）、防止带地线送电防止误入带电间隔五项防止电气的失误性操作[1]。

1.2功能要素五防应用操作体系和自动化的应用操作体系是不可分割的，他们彼此之间的数据信息和图画信息都是共同使用的，自动化的应用操作体系当中包含了五防的所有操作特点和功能，能够为其配备一个电脑五防锁具等等。

1.3发展的历史在上个世纪九十年代，我国的电力部门就针对电气操作的失误而造成的人员伤亡出台了电气设备的五防要求，并且将其转化成本文形式，规定了电气五防在管理、运行、设计、操作工作当中需要关注的要点。

防误装置需要考虑的最基本的问题就是一切可能造成人员误操作的高压电气设备，都应该安装相应的防误装置与五防电气闭锁回路。

这个基本的原则就是五防理论的雏形。

2.智能化变电站的基本概念变电站自动化操作领域当中，已经朝着智能化电气的发展方向发展，在这当中，尤其是智能化的开关、光电式互感器等等机电操作一体化的操作设施，并且在实时的应用系统当中融入了计算机高速网络，使得变电站当中每一项信息的收集传递都是在全自动的智能化模式下实现的。

变电站“五防”系统问题分析及应对措施摘要：随着电力系统的不断发展，变电站运行管理方式也在不断更新，从开始的“无人值班”、“少人值班”到后来的“集控站”方式，以至目前正在推广的“调控一体化加运维操作站”的管理模式。

新的运行模式带来提高劳动生产率、减人增效结果的同时，也对电力生产的安全运行提出新的要求。

防止电气误操作一直是变电运行工作的重中之重，对于担负着多个变电站操作任务的运维站，更不能忽视此项工作。

关键词：变电站；五防系统；问题；对策；分析1导言随着目前我国电力系统的不断普及与改进，变电站的日常工作量大大增加，我国也已经实现了变电站集成化控制系统的普及，大大减轻了工作人员的工作量。

但是，由于误操作问题对于变电站工作影响极大，因此防范误操作的“五防”系统在变电站工作中有着重要作用。

但目前“五防”系统也存在一些问题，本文将通过分析这些问题来探讨应对措施。

2防误闭锁装置的必然性一是倒闸操作是一项繁杂而重要的工作，操作的正确与否，直接关系到操作人员安全和设备的正常行。

若发生误操作事故，后果相当严重。

据统计，电气误操作多发生在10kV及以下系统，以下五种误操作约占电气操作事故的70%，性质恶劣且后果严重，是日常防范的重点：误拉开、合断路器和隔离开关；带负荷拉合隔离开关；带电装地线或合接地隔离开关；带地线合闸，非同期并列。

二是防止电气误操作的组织措施不能满足要求。

防止误操作的组织措施是建立一整套操作制度，并要求各级值班人员严格贯彻执行。

包括：操作命令和操作命令复诵制度、操作票制度、操作监护制度、操作票管理制度。

但实践证明，仅仅靠防误操作的组织措施还不能最大限度地防止误操作事故的发生，还必须采取有效的防误操作技术措施。

3当前变电站“五防”系统存在的问题随着变电站集成化控制系统的普及，变电站日常工作的自动化已经成为常态，而为了防止可能出现的误操作，需要建立误操作防范系统。

变电站“五防”系统应运而生，平日主要用于防止变电站工作时出现开关误分合、带负荷情况下拉刀闸、误入带点间隔、带地线合闸以及带点接地刀闸这五大类误操作的发生。

浅谈智能变电站五防系统摘要：目前，顺序控制操作已经成为智能变电站日常操作主要模式，为了满足顺序控制操作要求，防止在自动操作过程中发生危机系统和设备的误操作，智能变电站配置了功能完备、防误彻底、逻辑完善的五防系统。

如何做好智能变电站五防系统的验收工作直接影响着智能变电站运行操作和电力系统的安全稳定。

本文着重介绍了智能变电站五防系统站控层、间隔层五防防误闭锁功能既彼此独立又相互重叠技术特点，提出了智能变电站五防系统验收的重点及注意事项。

关键词：智能；变电站；五防目前，顺序控制操作已经成为智能变电站日常操作主要模式，为了满足顺序控制操作要求，防止在自动操作过程中发生危机系统和设备的误操作，智能变电站配置了功能完备、防误彻底、逻辑完善的五防系统。

这样以来对智能变电站五防系统验收也提出了更高的要求。

如何做好智能变电站五防系统的验收工作直接影响着智能变电站运行操作和电力系统的安全稳定。

1．智能变电站五防系统配置简介智能变电站的五防系统由站控层五防、间隔层（测控装置）五防、机械五防锁具等构成。

站控层五防能够校验远方控制命令行为逻辑，能够判断一次设备操作顺序的正确性，能控制遥控命令的发送；间隔层五防能够校验远方和就地操作命令行为逻辑，既能控制遥控命令的发送也能控制就地操作的操作电源，但不判断一次设备操作顺序的正确性；智能变电站的站控层五防、间隔层五防防误闭锁功能既彼此独立又相互重叠，任一系统的故障或退出都会造成防误功能的缺失，影响运行操作的安全。

2．智能变电站五防系统的验收项目智能变电站的五防系统包括站控层五防、间隔层五防、机械五防锁具，站控层五防、间隔层五防防误闭锁功能既彼此独立又相互重叠，因此验收时应根据五防系统的特点对站控层五防、间隔层五防、机械五防锁具分别进行验收。

对智能变电站五防系统进行验收时，应重点验收下列内容：1）间隔层（测控装置）五防闭锁逻辑验收，间隔层五防闭锁逻辑应正确，能满足各种运行方式及设备运行状态下的安全要求。

在智能化变电站中构建五防系统智能化变电站的五防系统的设计是现代化的智能变电站发展的一种必备的技术手段，它的完善和建设不仅关乎变电站智能化的发展前景，更是现在社会经济发展的可持续性的要求，先进的智能化五防系统有利于发挥变电站的工程设计的进一步优化，落实“规范、巩固、完善、提高”总设计要求，不断的更新技术设备，此外，我国电力系统根据变电站的实际运行状况，提出了电气设备五防建设的要求，并且颁布法规对电气的管理、操作、和使用原则等进行规定，所遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

根据此项原则，进而提出了变电站中的五防系统构建。

同时，对于变电站五防系统构建的重要性在《防止电力生产重大事故的二十五项重点要求》中也有明确规定：采用计算机监控系统时，远方、就地操作，均应具备防误闭锁功能。

这对于促进智能化的变电站五防系统的构建都起到重要作用，对于促进我国电力事业的稳定发展、国民经济健康运行有着重要的现实意义。

本文从智能化变电站五防系统设计的原则进行分析，以期能够为变电站智能化的五防系统构建做出理论上的探讨前提。

1 智能化变电站五防系统构建的原则1.1推广和使用现代最新的变电站设计标准技术智能化变电站的五防系统构建要根据现在的变电站标准设计的要求，推广和使用先进变电站的防电气误操作的先进方案，在设计过程中，要注意借鉴以往工程的设计理念和技术，不断的吸取经验教训，不能局限于一套标准方案的设计，根据现实工程实施的实际情况，是的智能化变电站的技术手段进一步优化，创新标准设计。

1.2不断地更新技术和设备，优化智能化变电站整体布局随着科学技术的不断发展和更新，变电站智能化的装备以及技术同时也要跟随时代和科技的步伐不断优化，即使的采用和引进新的技术设备来充实变电站设备以及五防系统的调整，积极的改进布置优化方案，具体的在通讯设备、专用通信室、低压室、配电屏等改进更新，结合现代网络监控系统的发展，使得变电站智能化、网络自动化运行操作，减少人为事故的发生，最大限度的应用科技创新来使得智能化变电站总平面五防系统构建成为可能和一种必然趋势。

浅谈变电站五防系统的应用引言在电力行业的发展中，电力系统的安全稳定运行一直是重中之重，人为事故一直是电力系统最想避免的事故，五防系统也就应用而生，从早期的单一五防系统到后来的电气联锁再到微机五防最后到时下的自动化五防系统。

一步步印记了五防系统的发展，同时也伴随着电力系统的快速发展。

本文主要介绍了电气回路联锁和自动化系统的防误闭锁这俩大类防误闭锁方式，并且谈到了未来五防系统的发展方向。

1、防误闭锁的规定和原则电力系统安全稳定运行是电力行业健康发展的基石，是当地社会经济发展的保障，但是每年因为五防执行不到位、五防系统存在漏洞导致的电力事故时有发生，极大危害到了电力系统的安全稳定运行也影响到了当地经济社会的发展，给人民生活带来不便，给企业发展带来负面影响。

国家电网公司企业标准中明确规定：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

以此为基础，相应对五防的设置及其使用进行了细化。

防误闭锁的项目：防止错误的拉、合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线；防止带地线合闸送电；防止误入带电间隔。

防误闭锁的原则：防误闭锁装置的设计应可靠、便捷、易于使用和维护，力求减少五防使用带来的不便，保证停送电可以顺利实施，同时避免因五防使用带了的事故。

2、电气回路联锁电气回路联锁以电气设备相应的辅助接点为基础，按照电力系统安全稳定要求，避免错误操作为目的，依照电气防误设计原则把这些辅助接点设计在电气回路中。

例如，在220kV系统中，220kV线路的母线侧隔离刀闸要受本间隔断路器位置闭锁，若断路器在合位则隔离刀闸禁止操作，同时线路侧隔离刀闸既受本间隔断路器位置闭锁也受线路侧带电检测装置闭锁，同理接地刀闸也受断路器位置闭锁，此外还设计了防止互联的运行的闭锁方式，为了满足现场倒闸操作的需要，还设计了专门的倒闸操作回路。

2.1电气回路联锁优点电气回路联锁优势是直观可靠，检修人员可以根据相应电气设备的辅助接点确认回路，还可以使用万用表等简单的工具对回路进行校验，如果是电气设备辅助接点损坏可以随时更换，电缆接线错误也可以快速的发现并改正，包括二次线损坏也可以迅速排除故障，一旦连锁回路有故障需要紧急分、合断路器，根据电气闭锁设计可以快速实现。

浅谈智能变电站五防系统摘要：随着我国经济建设的不断发展，各行各业对于电量的需求量不断增加，所以电力需求矛盾开始日益凸显，这更是对我国的变电站智能化发展和优化提出了更高的要求。

而五防系统是变电站保障设备安全运行的重要一环，优化变电站五防系统的建设对于保证我国电力持续健康供应具有重大意义，如果五防系统不符合投运条件而投入运行，运行人员在倒闸操作和停送电操作中，就很容易发生误操作事故。

为了有效防止电气设备误操作引发的人身和重大设备事故，结合电气运行的实践提出在变配电所内安装五防操作系统.所以通过分析智能化变电站技术发展方向，深入探讨五防系统的技术特点，说明一体化五防在智能化变电站应用的可行性和必要性就显得很重要了，本文主要介绍了五防系统在智能化变电站的应用。

关键词：五防一体化、五防系统、智能化变电站1 五防系统的概述1.1 定义所谓“五防”是指：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线(或合上接地开关)；防止带接地线(或未拉开接地开关)合隔离开关；防止误入带电间隔等五项电气误操作。

1.2 功能要素五防应用操作体系和自动化的应用操作体系是不可分割的，他们彼此之间的数据信息和图画信息都是共同使用的，自动化的应用操作体系当中包含了五防的所有操作特点和功能,能够为其配备一个电脑五防锁具等等。

1.3 发展历程为了有效防止运行电气设备误操作引发的人身和重大设备事故，我国电力系统早在1990年就提出了电气设备五防的要求，并以法规形式行文规定了电气防误的管理、运行、设计和使用原则。

防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

从这个原则出发，提出了五防规定。

原国家电力公司于2000年发布《防止电力生产重大事故的二十五项重点要求》，其中第二章“防止电气误操作事故”第2、5条明确规定：采用计算机监控系统时，远方、就地操作，均应具备防误闭锁功能。

五防系统在智能化变电站中应用分析乌鲁木齐电业局杨凤英邢占礼[摘要]在介绍五防系统功能特点的基础上，结合五防发展历史，提出了智能化变电站一体化五防系统的思路，通过分析智能化变电站技术发展方向，深入探讨五防系统的技术特点，说明一体化五防在智能化变电站应用的可行性和必要性，同时介绍了一体化五防的应用和网络化间隔五防功能在GOOSE机制中的实现方法。

[关键词]五防系统；一体化五防；智能化变电站；网络化间隔五防；GOOSE 引言五防系统是防止电气误操作的必备技术手段，是自动化变电站系统的重要组成部分。

随着自动化技术的发展，IEC61850规约在自动化变电站中的成功应用，具有网络化特征的智能化变电站技术逐步完善，五防闭锁的实现方法和理解，有了根本的变化。

本文在简要介绍五防系统发展历程和智能化变电站的基础上，结合智能化变电站技术的特征，分析了五防系统在基于IEC61850的智能化变电站的应用。

1 概述 1.1五防概念指防止带负荷分合刀闸、防止误入带电隔离区间、防止误分合断路器、防止带电挂接地线、防止带地线合刀闸等五项防止电气误操作。

1.2 功能特点指五防系统与自动化系统融为一体，共用数据库和图形界面，自动化系统具有五防系统所有的功能，可以配置电脑五防锁具等等。

1.3 发展历程为了有效防止运行电气设备误操作引发的人身和重大设备事故，我国电力系统早在1990年就提出了电气设备五防的要求，并以法规形式行文规定了电气防误的管理、运行、设计和使用原则。

防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

从这个原则出发，提出了五防规定。

原国家电力公司2000年发布的《防止电力生产重大事故的二十五项重点要求》的第二章“防止电气误操作事故”第2.5条明确规定：采用计算机监控系统时，远方、就地操作，均应具备防误闭锁功能。

1.4 实现方式国内有关研制单位也在不断探索在新技术条件下五防系统的具体实现方式，总的来说包括如下几种：（1）电气防误闭锁电气防误闭锁回路是一种现场电气联锁技术，主要通过相关设备的辅助触点联接来实现闭锁。

变电站“五防”操作系统1 前言针对我局目前对“安全传输发射工作”的重视，我们必须确保机器“三满”运行，而对于变电站的工作人员来说，就更要有高度的责任感和工作责任心，也必须要保证不间断安全、可靠的供电。

针对这一特点我台采用了微机五防和机械五防相结合的五防操作系统来确保电力设备的安全运行。

五防的含义首先我们先了解一下电力系统“五防”指的是什么：1、具有防止误分、合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂接地线；4、防止带接地线合断路器；5、防止误入带电间隔等防误功能针对五防系统的要求我们的系统必须要具备以上几个基本功能，同时最好能通过声音告警的方式来提醒操作人，操作是否正确。

电力系统“五防操作票系统”是发电厂和变电站使用的倒闸操作票的智能处理系统，它根据电力系统对倒闸操作的“五防”要求和现场设备的状态，按照规则进行判断，开出完全实用的包括一、二次设备操作项目的倒闸操作票。

再让我们来了解下微机型防误装置基本分类微机型防误装置的基本分类见表1.同时还要具备以下几个基本条件：1、正确模拟、生成、传递和执行操作票。

2、准确采集、处理和传递信息，不允许出现误码。

3、符合防误程序的正常操作应顺利开锁且无空程序，误操作应闭锁并有光、声音或语音报警。

声音或语音报警在距音响源50cm处应不小于45dB，光报警应明显可见。

4、具有电磁兼容性。

五防操作系统的使用介绍下面介绍启动本系统和结束运行一、启动双击桌面上的“操作票专家系统”快捷菜单或选择开始菜单中的“操作票专家系统”，便可启动本系统。

由于系统配置不同，该系统也能在开机后直接启动。

使用了总图，那么系统首先显示的是总图，单击总图上某站的接线部分则进入该站，如下图所示：上图可分为三个区域，顶部为信联盟息区，该区用来随时显示诸如操作票传票及回传情况、通讯情况等提示性信息，当无其它信息显示时将显示由用户自己确定的一行信息。

图的中部为一次设备接线图，它反映了设备的当前状态，当系统直接与监控系统相连时能够瞬时反映设备状态的变化情况，此时系统可以作为现场设备状态的监视屏使用。

浅谈变电站“五防”系统[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。

着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。

[关键词]“五防”，防误闭锁系统中图分类号：tm63 文献标识码：a 文章编号：1009-914x（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。

一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。

机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。

“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。

2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。

“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。

但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。

因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。

3、通过防误计算机、电脑钥匙、通讯装置、电气编码锁、机械编码锁、接地锁和遥控闭锁装置等功能原件实现设备之间相互闭锁的“微机式”防误闭锁，这也是目前变电站“五防”防误闭锁系统中应用最多的方式。

变电站“五防”技术浅析“五防”技术经过几十年的发展已经从机械程序锁、电气锁微机防误到最新的计算机监控防误，为了使广大电力技术人员能更好地了解运用“五防”技术，本文介绍了“五防”技术、计算机监控系统防误操作技术和“五防”技术的验收和的运维方面的知识。

[关键词]“五防”技术；强制闭锁；计算机监控防误操作系统；“五防”运维一、“五防”及其技术1、“五防”概述变电站的电气误操作会造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果，为防止电气设备误操作引发的电网、人身和重大设备事故，结合中外电气设备运行的实践经验，原能源部1990年对高压电气设备提出了“五防”的要求，即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电挂接地线或合接地开关；防止带地线(或接地开关)合断路器(或隔离开关)送电；防止误入带电间隔。

以法规形式规定了电气防误的管理、运行、设计和使用原则。

2、“五防”技术“五防”技术在我国先后经历了的机械程序锁、机械闭锁、电气闭锁、微机型防止电气误操作系统、计算机监控防误操作系统。

随着智能电网的发展及智能变电站的逐渐普及，计算机监控防误成为“五防”技术的主流，该系统满足了电力系统自动化技术实际应用和变电站无人值班的发展需要。

3、变电站计算机监控防误操作系统技术随着变电站设备自动化水平不断提高，与早期的变电站相比，现在的变电站设备与设备、一次与二次、远方与就地之间，不再是独立的电缆连接，而是变电站站控层、间隔层、过程层全部通过基于以太网的无缝连接通信。

现有的防误闭锁技术已经出现不能满足变电站防误要求的趋势。

而计算机监控系统防误操作技术能够很好地满足不断发展的变电站综合自动化的要求，稳定、可靠地实现“五防”功能，从而在防止电气误操作上发挥越来越大的作用，已经成为“五防”的发展趋势。

计算机监控防误操作系统采用“计算机监控系统的防误闭锁”和“本设备间隔电气闭锁”相结合的方式。

计算机监控防误操作系统具有全站性的防误闭锁功能，间隔内的纵向闭锁采用电气闭锁，间隔间的横向闭锁由监控防误实现，简称监控防误。

变电站综合自动化中五防系统的运用摘要：防误闭锁对于变电站的安全稳定运行至关重要，随着近些年电网规模的不断扩大，对变电站的防误闭锁系统可靠性提出了更高的要求。

论述了常用闭锁方式的工作原理及特点，并结合实例，介绍了五防系统在变电站综合自动化中的应用情况，指出主要设备防误闭锁功能的实现过程和防误效果。

关键词：变电站；防误闭锁；微机闭锁；五防系统1 变电站防误系统防误闭锁的范围变电站防误系统中需进行强制闭锁的1次设备有：断路器、接地刀闸、隔离开关等。

而断路器强制闭锁的操作方式有：调度和集控操作、站控层的操作、测控屏的操作以及现场就地的操作。

其中对调度和集控操作采取测控装置的闭锁方式；对站控层的操作采取防误闭锁的软件和测控装置的闭锁方式；对测控屏操作采取电气编码锁的方式进行闭锁。

对电动刀闸可在多个地方实行操作，并需采取以下闭锁方式：在调度和集控操作时，采取测控装置的闭锁方式；在站控层的操作时，采取防误闭锁的软件及测控装置的闭锁方式；在端子箱采取电气编码锁的闭锁方式；在机构箱的就地操作中，采取机械编码锁的闭锁手段。

前三种操作方式需和现场布线式单元的电气闭锁联合使用。

2 变电站常用防误闭锁的方式2.1.间隔层的防误闭锁方式对于间隔层的防误闭锁可利用间隔层的测控装置中可编程逻辑功能进行。

间隔层防误闭锁的在线闭锁同样能够通过电气设备本身位置的改变来实现，这种闭锁的方式与传统微机防误相比更为实用。

除此之外，间隔层防误系统还能够防止集控中心遥控操作或调度电动刀闸、变电站的断路器发生的错误操作，进一步保证了防误方式的安全性和可靠性。

间隔间的连锁以及间隔内的闭锁是间隔层防误闭锁的方式。

其中，间隔间连锁设备中的状态信息主要源于两部分，一部分在测控装置中，一部分在装置本地。

间隔内闭锁设备中的状态信息主要位于装置本地，只有当闭锁条件需要用到测控装置中的单元信息时，间隔层间才能够进行信息的互通，从而获得实时的信息。

间隔层防误闭锁中，通过逻辑计算间隔层的测控单元时，只有当五防条件达到相关要求，且控制闭锁接点闭合时方可进行操作。
