3D封装中硅通孔互连技术的热-机械应力分析

3D IC-TSV技术与可靠性研究摘要：对三维（3 Dimension，3D）堆叠集成电路的硅通孔(Through Silicon Via，TSV)互连技术进行了详细的介绍，阐述了TSV的关键技术与工艺，比如对准、键合、晶圆减薄、通孔刻蚀、铜大马士革工艺等。

着重对TSV可靠性分析的重要性、研究现状和热应力分析方面进行了介绍。

以传热分析为例，实现简单TSV模型的热仿真分析和理论计算。

最后介绍了TSV技术市场化动态和未来展望。

关键词： 3D-TSV；通孔；晶圆减薄；键合；热可靠性0 引言随着半导体制作工艺尺寸缩小到深亚微米量级，摩尔定律受到越来越多的挑战。

首先，互连线(尤其是全局互连线)延迟已经远超过门延迟，,这标志着半导体产业已经从“晶体管时代”进入到“互连线时代”。

为此，国际半导体技术路线图组织(ITRS)在 2005 年的技术路线图中提出了“后摩尔定律”的概念。

“后摩尔定律”将发展转向综合创新，而不是耗费巨资追求技术节点的推进。

尤其是基于TSV(Through Silicon Via)互连的三维集成技术，引发了集成电路发展的根本性改变。

三维集成电路(Three-Dimensional Integrated Circuit，3D IC)可以将微机电系统(MEMS)、射频模块(RF module)、内存(Memory)及处理器(Processor)等模块集成在一个系统内[1]，，大大提高了系统的集成度，减小了功耗，提高了性能，因此被业界公认为延续摩尔定律最有效的途径之一，成为近年来研究的热点。

目前3D集成技术主要有如下三种：焊线连接(Wire-Bonding)、单片集成(Monolithic Integration)和TSV技术[2]。

焊线连接是一种直接而经济的集成技术，但仅限于不需要太多层间互连的低功率、低频的集成电路。

单片集成是在同一个衬底上制作多层器件的新技术，它的应用受到工艺温度要求很高和晶体管质量较差等约束。

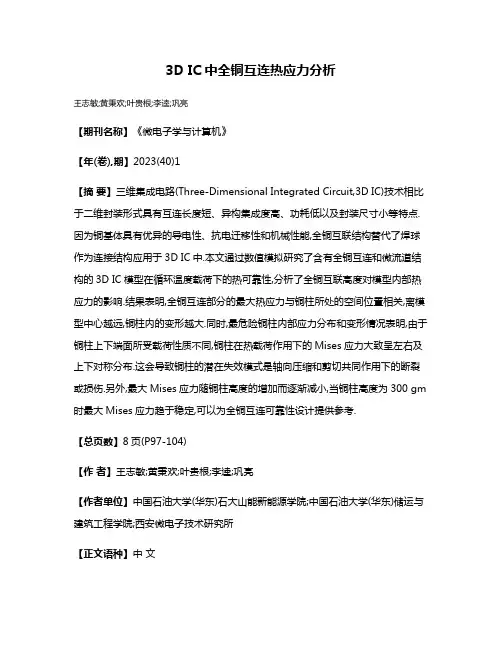

3D IC中全铜互连热应力分析王志敏;黄秉欢;叶贵根;李逵;巩亮【期刊名称】《微电子学与计算机》【年(卷),期】2023(40)1【摘要】三维集成电路(Three-Dimensional Integrated Circuit,3D IC)技术相比于二维封装形式具有互连长度短、异构集成度高、功耗低以及封装尺寸小等特点.因为铜基体具有优异的导电性、抗电迁移性和机械性能,全铜互联结构替代了焊球作为连接结构应用于3D IC中.本文通过数值模拟研究了含有全铜互连和微流道结构的3D IC模型在循环温度载荷下的热可靠性,分析了全铜互联高度对模型内部热应力的影响.结果表明,全铜互连部分的最大热应力与铜柱所处的空间位置相关,离模型中心越远,铜柱内的变形越大.同时,最危险铜柱内部应力分布和变形情况表明,由于铜柱上下端面所受载荷性质不同,铜柱在热载荷作用下的Mises应力大致呈左右及上下对称分布.这会导致铜柱的潜在失效模式是轴向压缩和剪切共同作用下的断裂或损伤.另外,最大Mises应力随铜柱高度的增加而逐渐减小,当铜柱高度为300 gm 时最大Mises应力趋于稳定,可以为全铜互连可靠性设计提供参考.【总页数】8页(P97-104)【作者】王志敏;黄秉欢;叶贵根;李逵;巩亮【作者单位】中国石油大学(华东)石大山能新能源学院;中国石油大学(华东)储运与建筑工程学院;西安微电子技术研究所【正文语种】中文【中图分类】TN402【相关文献】1.铜互连兆声清洗中结构损伤预测的有限元分析2.IC封装中引线键合互连特性分析3.防污漆中全锡与全铜分析的微波溶样前处理方法研究4.胃癌患者3D全腹腔镜根治术中应用改良Overlap吻合的疗效及安全性分析5.铜互连布线及其镶嵌技术在深亚微米IC工艺中的应用因版权原因，仅展示原文概要，查看原文内容请购买。

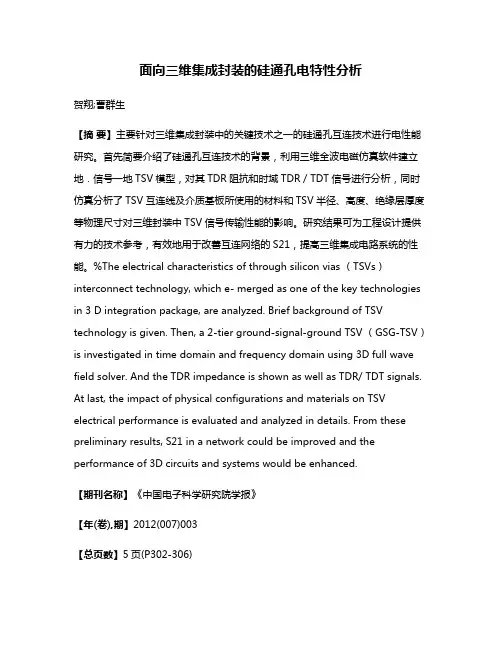

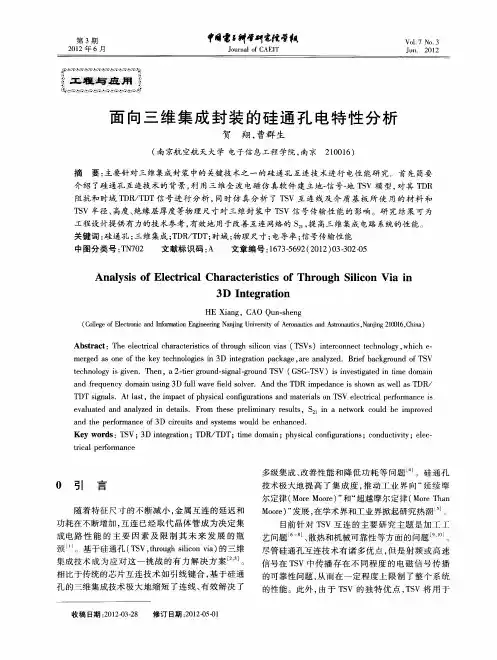

面向三维集成封装的硅通孔电特性分析贺翔;曹群生【摘要】主要针对三维集成封装中的关键技术之一的硅通孔互连技术进行电性能研究。

首先简要介绍了硅通孔互连技术的背景，利用三维全波电磁仿真软件建立地．信号一地TSV模型，对其TDR阻抗和时域TDR／TDT信号进行分析，同时仿真分析了TSV互连线及介质基板所使用的材料和TSV半径、高度、绝缘层厚度等物理尺寸对三维封装中TSV信号传输性能的影响。

研究结果可为工程设计提供有力的技术参考，有效地用于改善互连网络的S21，提高三维集成电路系统的性能。

%The electrical characteristics of through silicon vias （TSVs）interconnect technology, which e- merged as one of the key technologies in 3 D integration package, are analyzed. Brief background of TSV technology is given. Then, a 2-tier ground-signal-ground TSV （GSG-TSV）is investigated in time domain and frequency domain using 3D full wave field solver. And the TDR impedance is shown as well as TDR/ TDT signals. At last, the impact of physical configurations and materials on TSV electrical performance is evaluated and analyzed in details. From these preliminary results, S21 in a network could be improved and the performance of 3D circuits and systems would be enhanced.【期刊名称】《中国电子科学研究院学报》【年(卷),期】2012(007)003【总页数】5页(P302-306)【关键词】硅通孔;三维集成;TDR／TDT;时域;物理尺寸;电导率;信号传输性能【作者】贺翔;曹群生【作者单位】南京航空航天大学电子信息工程学院,南京210016;南京航空航天大学电子信息工程学院,南京210016【正文语种】中文【中图分类】TN7020 引言随着特征尺寸的不断减小，金属互连的延迟和功耗在不断增加，互连已经取代晶体管成为决定集成电路性能的主要因素及限制其未来发展的瓶颈［1］。

基于三维多芯片柔性封装的热应力分析苏梅英;陆原;万里兮;侯峰泽;张霞;郭学平【摘要】The model of 3D multichip flexible encapsulation structure were created by means of simulation software AN⁃SYS. The finite element 2D model is used to simulate the encapsulation structure thermal stress and strain produced under the condition of thermal cycling temperature -40~125 ℃. The influence of chip thickness,substrate thickness,bump height and molding materials on thermal stress and strain is discussed. The results show that Von Mises stress of the flexible encapsulation body occurs mainly at the junction of bumps and chips,and assumes decline trend with thinning of the chip thickness. To in⁃crease the height of bumps can decrease the Von Mises stress for the flexible package structure. Besides,the substrate thickness has some effect on the thermal strain. The molding material with big coefficient of thermal expansion,and strong dependent rela⁃tionship of Young modulus and temperature can produce more thermal strain.%利用ANSYS软件针对一种三维多芯片柔性封装结构进行建模，通过有限元2D模型模拟该封装结构在热循环温度-40~125℃条件下产生的热应力/应变情况，讨论了芯片厚度、基板厚度、微凸点高度及模塑封材料对热应力/应变的影响。

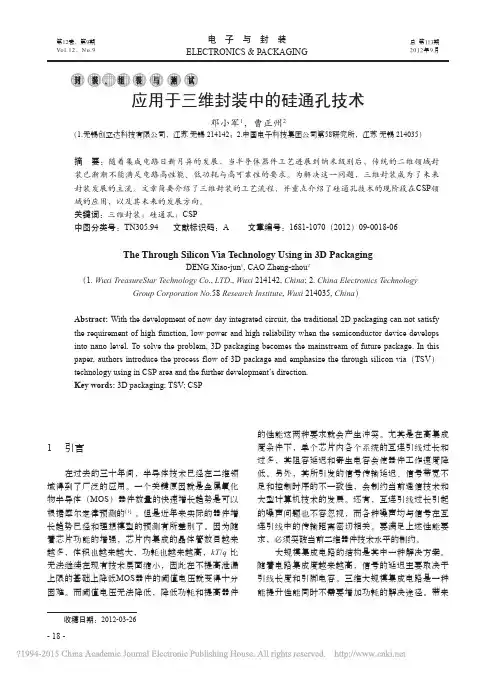

- 18 -收稿日期：2012-03-26应用于三维封装中的硅通孔技术邓小军1，曹正州2（1.无锡创立达科技有限公司，江苏 无锡 214142；2.中国电子科技集团公司第58研究所，江苏 无锡 214035）摘　要：随着集成电路日新月异的发展，当半导体器件工艺进展到纳米级别后，传统的二维领域封装已渐渐不能满足电路高性能、低功耗与高可靠性的要求。

为解决这一问题，三维封装成为了未来封装发展的主流。

文章简要介绍了三维封装的工艺流程，并重点介绍了硅通孔技术的现阶段在CSP 领域的应用，以及其未来的发展方向。

关键词：三维封装；硅通孔；CSP中图分类号：TN305.94 文献标识码：A 文章编号：1681-1070（2012）09-0018-06The Through Silicon Via Technology Using in 3D PackagingDENG Xiao-jun 1, CAO Zheng-zhou 2（1. Wuxi TreasureStar Technology Co ., LTD ., Wuxi 214142, China ; 2. China Electronics TechnologyGroup Corporation No .58 Research Institute , Wuxi 214035, China ）Abstract: With the development of now day integrated circuit, the traditional 2D packaging can not satisfy the requirement of high function, low power and high reliability when the semiconductor device develops into nano level. To solve the problem, 3D packaging becomes the mainstream of future package. In this paper, authors introduce the process flow of 3D package and emphasize the through silicon via （TSV ）technology using in CSP area and the further development’s direction. Key words: 3D packaging; TSV; CSP1 引言在过去的三十年间，半导体技术已经在二维领域得到了广泛的应用。

以硅通孔为核心的集成电路三维封装技术及应用1.引言1.1 概述在本篇长文中，我们将重点探讨以硅通孔为核心的集成电路三维封装技术及其应用。

集成电路作为现代电子技术的基石，其不断的发展和进步已经推动了信息技术的革新和突破。

然而，传统的二维封装技术已经无法满足日益增长的电子产品对于更高性能和更小尺寸的需求。

硅通孔作为一种新型的封装技术，不仅具有较传统封装技术更高的集成度，而且还能有效解决电子设备在高功率和高频环境下的散热和干扰问题。

硅通孔就是通过在硅片上打洞，并填充导电材料，实现电气和热气的通信。

相比于传统的封装技术，硅通孔能够在垂直方向上实现不同功能的组合，大大提高了电路的集成度和性能。

本文主要将从硅通孔的概念和原理以及制备方法和技术两个方面进行详细介绍。

首先，我们将深入探讨硅通孔的概念和原理，包括硅通孔的结构特点、基本原理以及工作原理。

其次，我们将详细介绍硅通孔的制备方法和技术，包括光刻、湿法刻蚀、电解刻蚀等方法。

通过对这些方法的比较和分析，我们将为读者提供选择合适制备方法的依据。

最后，我们将总结硅通孔集成电路封装技术的优势和应用前景。

在结论部分，我们将重点分析硅通孔集成电路封装技术相比传统封装技术的优势，如更高的集成度、更好的散热性能等。

此外，我们还将展望硅通孔集成电路封装技术的应用前景，包括在电子消费品、通信设备、航空航天等领域的广泛应用。

通过本文的详细阐述，相信读者们将能够更全面地了解以硅通孔为核心的集成电路三维封装技术及其应用。

同时，本文也将为相关领域的研究人员和工程师提供一定的借鉴和参考，推动这一新兴封装技术的发展和应用。

1.2文章结构本文将以硅通孔为核心，探讨集成电路三维封装技术及其应用。

文章分为引言、正文和结论三个部分。

引言部分概述了本文的主题内容，即以硅通孔为核心的集成电路三维封装技术及应用。

本文将介绍硅通孔的概念和原理，以及制备方法和技术。

正文部分将着重介绍硅通孔的概念和原理。

首先，我们将解释什么是硅通孔，以及它在集成电路封装中起到的作用。

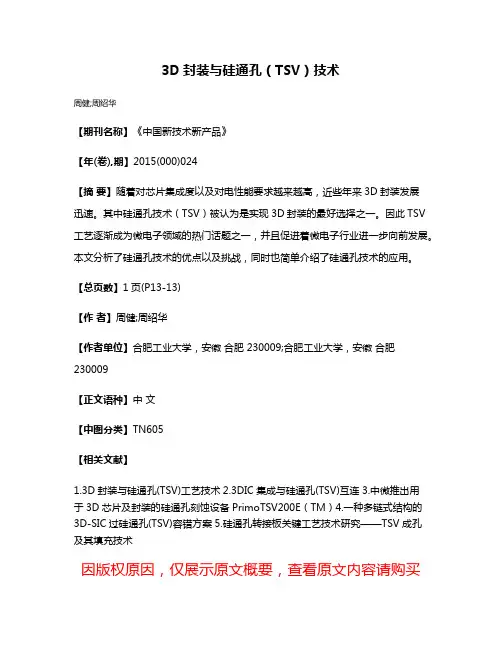

3D封装与硅通孔（TSV）技术
