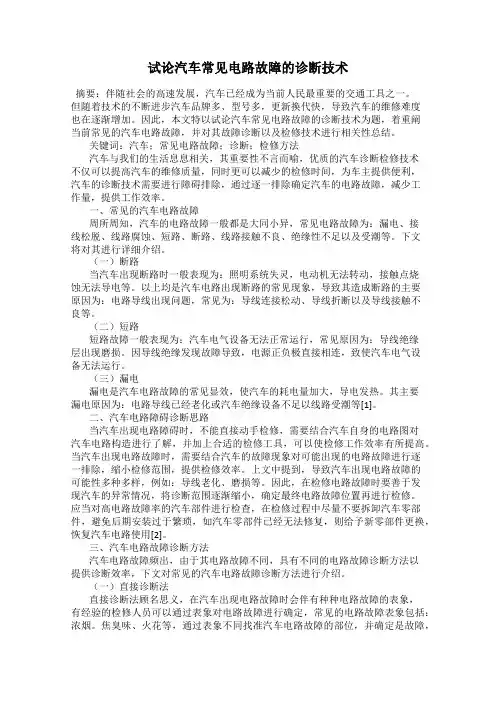

浅谈汽车常见电路故障的诊断技术

试论汽车常见电路故障的诊断技术摘要：伴随社会的高速发展，汽车已经成为当前人民最重要的交通工具之一。

但随着技术的不断进步汽车品牌多、型号多，更新换代快，导致汽车的维修难度也在逐渐增加。

因此，本文特以试论汽车常见电路故障的诊断技术为题，着重阐当前常见的汽车电路故障，并对其故障诊断以及检修技术进行相关性总结。

关键词：汽车；常见电路故障；诊断；检修方法汽车与我们的生活息息相关，其重要性不言而喻，优质的汽车诊断检修技术不仅可以提高汽车的维修质量，同时更可以减少的检修时间，为车主提供便利，汽车的诊断技术需要进行障碍排除，通过逐一排除确定汽车的电路故障，减少工作量，提供工作效率。

一、常见的汽车电路故障周所周知，汽车的电路故障一般都是大同小异，常见电路故障为：漏电、接线松脱、线路腐蚀、短路、断路、线路接触不良、绝缘性不足以及受潮等。

下文将对其进行详细介绍。

（一）断路当汽车出现断路时一般表现为：照明系统失灵，电动机无法转动，接触点烧蚀无法导电等。

以上均是汽车电路出现断路的常见现象，导致其造成断路的主要原因为：电路导线出现问题，常见为：导线连接松动、导线折断以及导线接触不良等。

（二）短路短路故障一般表现为：汽车电气设备无法正常运行，常见原因为：导线绝缘层出现磨损。

因导线绝缘发现故障导致，电源正负极直接相连，致使汽车电气设备无法运行。

（三）漏电漏电是汽车电路故障的常见显效，使汽车的耗电量加大，导电发热。

其主要漏电原因为：电路导线已经老化或汽车绝缘设备不足以线路受潮等[1]。

二、汽车电路障碍诊断思路当汽车出现电路障碍时，不能直接动手检修，需要结合汽车自身的电路图对汽车电路构造进行了解，并加上合适的检修工具，可以使检修工作效率有所提高。

当汽车出现电路故障时，需要结合汽车的故障现象对可能出现的电路故障进行逐一排除，缩小检修范围，提供检修效率。

上文中提到，导致汽车出现电路故障的可能性多种多样，例如：导线老化、磨损等。

因此，在检修电路故障时要善于发现汽车的异常情况，将诊断范围逐渐缩小，确定最终电路故障位置再进行检修。

汽车电路故障排除的常见方法与技巧随着汽车电子化的发展，车辆上的电路系统越来越复杂。

即使是一辆技术先进的汽车，也难免会出现电路故障。

在汽车电路故障排除过程中，掌握一些常见的方法和技巧是非常重要的。

本文将介绍一些常见的汽车电路故障排除方法与技巧，并逐步列出详细的步骤。

一、检查电路的一般情况1. 检查保险丝：保险丝是汽车电路中的第一道防线，当电流异常时会断开，防止电路过载。

在排查电路故障时，首先要检查保险丝是否正常工作。

2. 检查电路连接器：检查电路连接器是否松动或腐蚀。

有时候，电路连接器的接触不良会导致电路故障。

二、使用电路图1. 获取电路图：首先需要获得汽车的电路图。

可以通过汽车厂商提供的电路图手册、互联网上的技术论坛或者专业的汽车电路故障排除工具获取电路图。

2. 分析电路图：根据电路图，找到故障的可能位置和与之相关的元件。

三、使用电路测试工具1. 数字万用表：数字万用表是检测电路中电压、电流、电阻等基础参数的工具。

通过对电路中各个关键点的测试，可以判断故障所在。

2. 示波器：示波器是检测电路中波形变化的工具。

在排查电路故障时，通过示波器可以观察故障信号的波形，进一步确定故障位置。

3. 电源供电装置：电源供电装置可以为电路提供电压，模拟实际使用状态。

通过给电路施加电压，可以检测电路的工作状态和是否存在故障。

四、按症状排查1. 根据用户描述的故障现象和症状，进行初步判断。

例如，如果用户反映汽车无法启动，首先可以检查电池电压是否正常。

2. 根据症状进行追踪测试。

按照故障现象的先后顺序，逐个检查各个相关电路的工作情况，找到出现异常的电路。

五、逐步排除法1. 从简单到复杂：从最简单的可能性开始排查，逐渐深入复杂的电路。

例如，如果汽车灯泡熄灭，首先检查灯泡是否损坏或松动，然后再检查灯的开关和电路连接器。

2. 替换法：通过替换元件的方式，来验证元件是否存在故障。

例如，当无法确定一个传感器是否工作正常时，可以将其与同款传感器替换，观察是否能解决问题。

汽车电路故障分析方法汽车电路故障是汽车维修中经常遇到的问题，它可能会导致各种问题，例如发动机无法启动、灯光闪烁不止等。

而要解决这些问题，就要有一定的故障分析方法。

本文将介绍一些汽车电路故障分析方法。

1. 确认问题当汽车出现电路问题时，首先需要确认问题的性质。

如：汽车发动机无法启动，是由于点火电路出现问题还是油路故障等。

在确认问题性质后，可以更快速、准确地定位到出现故障的电路。

2. 排除简单因素在进行深入的故障分析之前，应先排除简单的因素。

例如检查电池的负极和正极是否紧固、检查保险丝是否损坏、检查配件是否接触良好等。

通过这些简单的排查，可以快速确定是否有简单的因素导致故障。

3. 检查电路图在进行复杂的故障分析时，要查看汽车电路图。

电路图是汽车电路组成的图示，它能够帮助检查哪些部位在电路中被影响，分清路线等。

通过对影响部位的检查，能够确定是否出现故障。

4. 测量电压和电阻在检查汽车电路中出现的问题时，测量电压和电阻是非常重要的步骤。

通过这两项测量，能够查出电路中是否存在电阻、电压波动等因素。

同时，也能够帮助定位故障的产生位置。

5. 使用工具在进行汽车电路故障分析时，使用工具同样是必不可少的。

例如，使用电子测试器、示波器等工具，能够快速准确地排查出这些故障。

这些工具在操作时，需要遵循正确的使用方法，以免故障分析不准确。

总结上述是一些常用的汽车电路故障分析方法。

无论是哪种方法，都需要得到合适的操作指南，也需要更多的实践以获得较好的效果。

最重要的是，平时要保持警惕，及时的排查故障，哪怕是小小的故障，也不能忽视，这样才能让汽车长期的保持良好的状态。

除了上述常用的汽车电路故障分析方法外，还有其他一些小技巧也值得注意。

这些技巧可以帮助更快速地定位到故障问题所在。

1. 观察车灯当汽车出现电路故障时，车灯通常也会受到影响。

因此，观察车灯是否正常，是快速排查故障的一种方法。

例如，如果发现车灯亮度减弱或者是灯光明显闪烁，那么很可能是电力系统出现了问题。

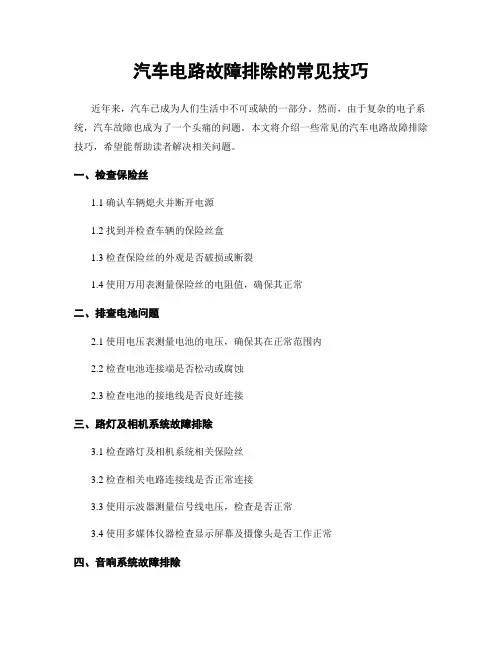

汽车电路故障排除的常见技巧近年来，汽车已成为人们生活中不可或缺的一部分。

然而，由于复杂的电子系统，汽车故障也成为了一个头痛的问题。

本文将介绍一些常见的汽车电路故障排除技巧，希望能帮助读者解决相关问题。

一、检查保险丝1.1 确认车辆熄火并断开电源1.2 找到并检查车辆的保险丝盒1.3 检查保险丝的外观是否破损或断裂1.4 使用万用表测量保险丝的电阻值，确保其正常二、排查电池问题2.1 使用电压表测量电池的电压，确保其在正常范围内2.2 检查电池连接端是否松动或腐蚀2.3 检查电池的接地线是否良好连接三、路灯及相机系统故障排除3.1 检查路灯及相机系统相关保险丝3.2 检查相关电路连接线是否正常连接3.3 使用示波器测量信号线电压，检查是否正常3.4 使用多媒体仪器检查显示屏幕及摄像头是否工作正常四、音响系统故障排除4.1 检查音响系统相关保险丝4.2 检查音响接口线是否松动或断裂4.3 使用万用表测量音响各路输出信号4.4 检查扬声器是否正常工作五、空调系统故障排除5.1 检查空调系统相关保险丝5.2 检查空调系统压力传感器是否正常5.3 使用多媒体仪器检查空调压缩机电磁离合器是否正常5.4 检查冷凝器及蒸发器是否堵塞或损坏六、发动机无法启动问题排查6.1 检查发动机相关保险丝6.2 检查点火线圈是否正常6.3 使用扭矩扳手检查发动机转动是否正常6.4 检查燃油系统相关传感器是否正常工作七、电动窗故障排除7.1 检查电动窗保险丝7.2 检查电动窗的电机及开关是否正常工作7.3 检查电动窗电路连接线是否松动或断裂7.4 使用电动窗专用工具检查窗玻璃是否卡住八、ABS系统故障排除8.1 检查ABS系统相关保险丝8.2 检查ABS传感器是否损坏或脱落8.3 使用示波器测量ABS传感器输出信号是否正常8.4 使用诊断仪器检查ABS控制模块是否正常工作九、安全气囊故障排除9.1 检查安全气囊相关保险丝9.2 检查安全气囊控制模块是否正常9.3 使用诊断仪器检查安全气囊传感器是否正常工作9.4 使用模拟装置检查安全气囊相关线路是否接触良好本文只简要介绍了一些常见的汽车电路故障排除技巧，读者可以根据具体情况选择适合自己的方法来解决问题。

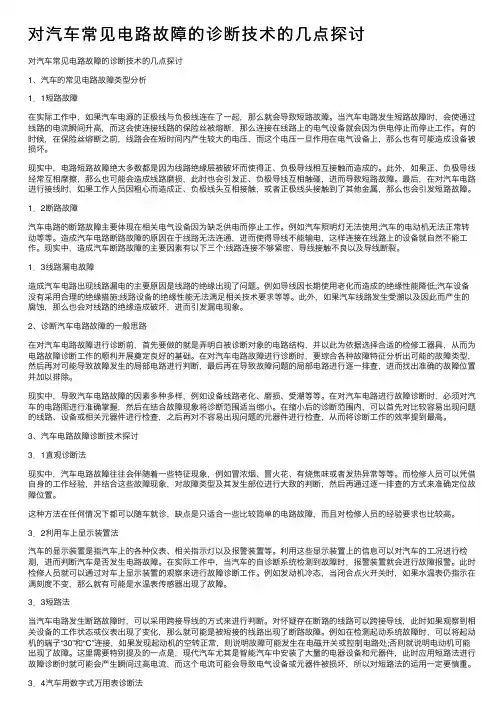

对汽车常见电路故障的诊断技术的⼏点探讨对汽车常见电路故障的诊断技术的⼏点探讨1、汽车的常见电路故障类型分析1．1短路故障在实际⼯作中，如果汽车电源的正极线与负极线连在了⼀起，那么就会导致短路故障。

当汽车电路发⽣短路故障时，会使通过线路的电流瞬间升⾼，⽽这会使连接线路的保险丝被熔断，那么连接在线路上的电⽓设备就会因为供电停⽌⽽停⽌⼯作。

有的时候，在保险丝熔断之前，线路会在短时间内产⽣较⼤的电压，⽽这个电压⼀旦作⽤在电⽓设备上，那么也有可能造成设备被损坏。

现实中，电路短路故障绝⼤多数都是因为线路绝缘层被破坏⽽使得正、负极导线相互接触⽽造成的。

此外，如果正、负极导线经常互相摩擦，那么也可能会造成线路磨损，此时也会引发正、负极导线互相触碰，进⽽导致短路故障。

最后，在对汽车电路进⾏接线时，如果⼯作⼈员因粗⼼⽽造成正、负极线头互相接触，或者正极线头接触到了其他⾦属，那么也会引发短路故障。

1．2断路故障汽车电路的断路故障主要体现在相关电⽓设备因为缺乏供电⽽停⽌⼯作。

例如汽车照明灯⽆法使⽤;汽车的电动机⽆法正常转动等等。

造成汽车电路断路故障的原因在于线路⽆法连通，进⽽使得导线不能输电，这样连接在线路上的设备就⾃然不能⼯作。

现实中，造成汽车断路故障的主要因素有以下三个:线路连接不够紧密、导线接触不良以及导线断裂。

1．3线路漏电故障造成汽车电路出现线路漏电的主要原因是线路的绝缘出现了问题。

例如导线因长期使⽤⽼化⽽造成的绝缘性能降低;汽车设备没有采⽤合理的绝缘措施;线路设备的绝缘性能⽆法满⾜相关技术要求等等。

此外，如果汽车线路发⽣受潮以及因此⽽产⽣的腐蚀，那么也会对线路的绝缘造成破坏，进⽽引发漏电现象。

2、诊断汽车电路故障的⼀般思路在对汽车电路故障进⾏诊断前，⾸先要做的就是弄明⽩被诊断对象的电路结构，并以此为依据选择合适的检修⼯器具，从⽽为电路故障诊断⼯作的顺利开展奠定良好的基础。

在对汽车电路故障进⾏诊断时，要综合各种故障特征分析出可能的故障类型，然后再对可能导致故障发⽣的局部电路进⾏判断，最后再在导致故障问题的局部电路进⾏逐⼀排查，进⽽找出准确的故障位置并加以排除。

汽车电路故障排查的常用方法和技巧随着汽车电子技术的不断发展，汽车电路的复杂性也越来越高。

然而，在驾驶过程中，我们难免会遇到各种电路故障，如车灯熄灭、中控系统无法启动等。

因此，了解汽车电路故障排查的常用方法和技巧非常重要。

本文将介绍一些常见的汽车电路故障排查方法，希望能为大家解决实际问题提供帮助。

一、使用测试仪器检查电源线路连接首先，我们需要明确电路故障的起因是来自电源还是其他方面。

因此，对电源线路进行检查是排查电路故障的第一步。

使用万用表或电压表测试主要连接点和电源线路的电压，确保电源线路正常连接。

二、检查保险丝和保险丝盒保险丝是汽车电路中的重要保护装置，它能够在短路或过载的情况下切断电流，保护电路不受损坏。

当遇到电路故障时，检查保险丝和保险丝盒是否损坏或烧坏非常重要。

如果发现保险丝烧坏，应及时更换相同额定电流的保险丝。

三、观察电线连接点及插头在汽车电路中，电线连接点及插头的松动或接触不良也会导致电路故障。

因此，在排查电路故障时，我们应检查连接点和插头，确保其紧固牢固、接触良好。

四、故障码诊断仪的使用当汽车发生电路故障时，现代汽车通常会产生相应的故障码。

通过使用故障码诊断仪，我们可以读取并解析故障码，快速定位故障点。

相关故障码信息可以帮助我们更准确地判断故障原因，缩短排查时间。

五、电路图的分析和解读电路图是排查汽车电路故障时的重要工具。

它能够帮助我们理解电路的结构和连接方式，准确定位故障点。

因此，在排查电路故障时，应先阅读电路图，并结合实际情况进行分析。

熟悉和理解不同电器元件的符号、线路的走向和连接方式，对于解决电路故障将有很大帮助。

六、逐个排查电路元件当我们定位到故障点后，需要逐个排查电路元件。

例如，对于车灯熄灭的故障，我们可以先检查灯泡，如果灯泡正常，再检查开关、电线等元件。

通过依次排查每个元件，可以逐步缩小故障范围，找到具体的故障点。

七、整理排查记录和规律在进行电路故障排查的过程中，我们需要做好详细的记录，包括故障现象、排查过程以及每个步骤的结果。

汽车电路常见故障主要有:断路、短路、电器设备的损坏等。

为了能迅速准确地诊断故障,下面介绍几种常见的检修方法。

1、直观诊断法:汽车电路发生故障时,有时会出现冒烟、火花、异响、焦臭、发热等异常现象。

这些现象可直接观察到,从而可以判断出故障所在部位。

2、断路法:汽车电路设备发生搭铁(短路)故障时,可用断路法判断,即将怀疑有搭铁故障的电路段断开后,观察电器设备中搭铁故障是否还存在,以此来判断电路搭铁的部位和原因。

3、短路法:汽车电路中出现断路故障,还可以用短路法判断,即用起子或导线将被怀疑有断路故障的电路短接,观察仪表指针变化或电器设备工作状况,从而判断出该电路中是否存在断路故障。

4、试灯法:试灯法就是用一只汽车用灯泡作为试灯,检查电路中有无断路故障。

5、仪表法:观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况,判断电路中有无故障。

例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁。

6、低压搭铁试火法:即拆下用电设备的某一线头对汽车的金属部分(搭铁)碰试而产生火花来判断。

这种方法比较简单,是广大汽车电工经常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁两种。

所谓直接搭铁,是未经过负载而直接搭铁产生强烈的火花。

例如,我们要判断点火线圈至蓄电池一段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,如果有强烈的火花,说明该电路正常;如果无火花产生,说明该段电路出现了断路。

间接搭铁是通过汽车电器的某一负载而搭铁产生微弱的火花来判断线路或负载是否有故障。

例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),如果有火花,说明这段线路正常;如果无火花,则说明电路有断路。

特别值得注意的是,试火法不能在电子线路汽车上应用。

7、高压试火法:对高压电路进行搭铁试火,观察电火花状况,判断点火系的工作情况。

具体方法是:取下点火线圈或火花塞的高压导线,将其对准火花塞或缸盖等,距离约5mm,然后接通起动开关,转动发动机,看其跳火情况。

浅析汽车电气系统典型故障诊断与维修汽车电气系统是指整车电路系统中的电子控制单元（ECU）、传感器、执行器、电动机、电池、发电机等部件。

由于汽车的使用环境复杂，工作条件恶劣，电气系统容易出现故障，导致汽车不能正常工作。

因此，正确的故障诊断和维修方法对保证汽车电气系统的正常工作非常重要。

本文将从以下几个方面浅析汽车电气系统典型故障的诊断和维修方法。

1、系统故障的诊断在诊断电气系统故障时，应首先检查电路的供电情况。

如果电路的供电正常，则应用专业的电子设备检测控制单元、传感器和执行器等部件的工作状况，以确定具体的故障原因。

2、传感器故障的诊断和维修传感器是电气系统中非常重要的部件，它可以采集和传输车辆信息，从而保证整车的正常工作。

传感器容易受到各种因素的影响，如温度、湿度、振动和腐蚀等，导致它们失效或不准确。

因此，在诊断和维修传感器故障时，应注意以下几点：（1）检查传感器的供电和接线是否正常，检查传感器信号是否稳定，以确定传感器是否损坏或不准确。

（2）检查传感器的工作范围是否符合规范要求。

（3）检查传感器的安装位置是否合适，以保证传感器的读数准确无误。

ECU是整车电气系统中最重要的部件之一，它可以控制车辆的各个系统，如发动机、变速器、制动系统、空调系统等。

如果ECU出现故障，则会导致整个电气系统不能正常工作。

因此，在诊断和维修ECU故障时，应注意以下几点：（1）检查ECU的供电和接线是否正常，以及管脚是否有接触不良的问题。

（2）检查与ECU相连的传感器、执行器和线路是否正常，以确保ECU得到正确的输入信号。

（3）使用专业的电子检测设备和软件来诊断ECU的故障，以确定具体的故障原因。

4、维修电气系统故障的一般方法在维修电气系统故障时，应首先确定故障的范围和位置，然后按照以下步骤进行修理：（2）使用万用表、示波器等电子设备来检测传感器、执行器和ECU等部件的工作状况，并进行更换或调整。

（3）检查电源系统的供电是否正常，包括发电机、电池、电瓶继电器等。

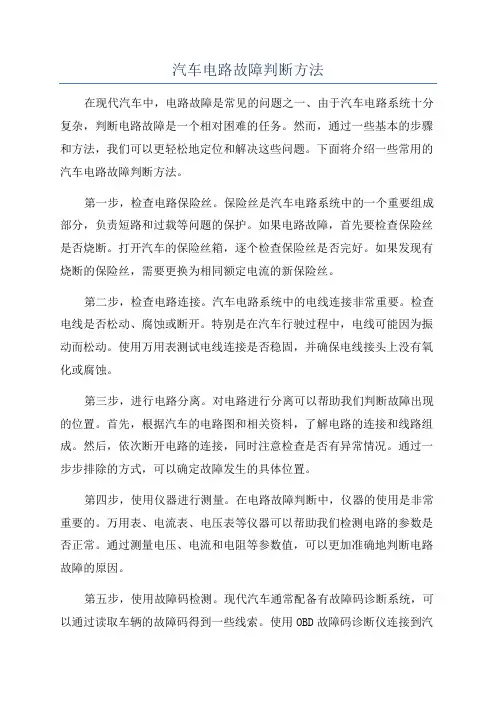

汽车电路故障判断方法在现代汽车中，电路故障是常见的问题之一、由于汽车电路系统十分复杂，判断电路故障是一个相对困难的任务。

然而，通过一些基本的步骤和方法，我们可以更轻松地定位和解决这些问题。

下面将介绍一些常用的汽车电路故障判断方法。

第一步，检查电路保险丝。

保险丝是汽车电路系统中的一个重要组成部分，负责短路和过载等问题的保护。

如果电路故障，首先要检查保险丝是否烧断。

打开汽车的保险丝箱，逐个检查保险丝是否完好。

如果发现有烧断的保险丝，需要更换为相同额定电流的新保险丝。

第二步，检查电路连接。

汽车电路系统中的电线连接非常重要。

检查电线是否松动、腐蚀或断开。

特别是在汽车行驶过程中，电线可能因为振动而松动。

使用万用表测试电线连接是否稳固，并确保电线接头上没有氧化或腐蚀。

第三步，进行电路分离。

对电路进行分离可以帮助我们判断故障出现的位置。

首先，根据汽车的电路图和相关资料，了解电路的连接和线路组成。

然后，依次断开电路的连接，同时注意检查是否有异常情况。

通过一步步排除的方式，可以确定故障发生的具体位置。

第四步，使用仪器进行测量。

在电路故障判断中，仪器的使用是非常重要的。

万用表、电流表、电压表等仪器可以帮助我们检测电路的参数是否正常。

通过测量电压、电流和电阻等参数值，可以更加准确地判断电路故障的原因。

第五步，使用故障码检测。

现代汽车通常配备有故障码诊断系统，可以通过读取车辆的故障码得到一些线索。

使用OBD故障码诊断仪连接到汽车的诊断接口，读取出故障码后，在相关的故障码库中查找具体的问题。

这可以帮助我们更快地定位和解决问题。

第六步，借助专业技术支持。

如果以上方法都无法判断电路故障的原因，建议寻求专业技术支持。

汽车厂家或者维修店通常拥有更多的经验和资源，可以提供更准确的诊断和解决方案。

为了安全起见，最好将汽车送到专业的维修店进行检修。

总结而言，汽车电路故障判断需要做好以下几个方面工作：检查保险丝、检查电路连接、进行电路分离、使用仪器进行测量、使用故障码检测以及借助专业技术支持。

汽修毕业论文浅谈汽车常见电路故障的诊断技术一、引言汽车作为现代交通工具的重要组成部分，其电路系统的稳定运行对于车辆的安全性至关重要。

然而，由于各种原因，汽车电路故障时有发生。

因此，研究和掌握汽车常见电路故障的诊断技术对于汽车维修方面的人员来说非常重要。

本文旨在浅谈汽车常见电路故障的诊断技术，为汽车维修人员提供一些参考和指导。

二、常见电路故障1. 灯光系统故障灯光系统故障是汽车电路中最为常见的问题之一。

在诊断过程中，应先检查灯泡是否破损或烧坏，并排除由于接触不良引起的故障。

若灯泡正常，则需进一步检查灯光开关和线路连接情况，以确定故障原因。

2. 充电系统故障充电系统故障会导致汽车无法正常充电或无法启动。

检查充电系统时，需要检查发电机带动力是否正常、电池是否损坏、电刷接触是否良好等。

此外，还应检查电源线路是否有短路或断路。

3. 点火系统故障点火系统故障会导致汽车无法正常点火启动。

在诊断点火系统故障时，需要检查火花塞是否损坏、高压线是否导通、点火线圈是否工作正常等，以确定故障点。

4. 起动系统故障起动系统故障是导致汽车无法正常启动的常见问题。

首先，应检查起动机是否正常工作，然后检查起动系统的电路连接情况。

故障诊断的重点在于确定起动继电器是否正常以及起动电机的线圈是否有断路等情况。

三、电路故障诊断技术1. 使用万用表进行电流和电压测试万用表是汽车电路故障诊断中非常重要的工具之一。

通过对电流和电压进行测试，可以判断电路的工作状态和电源是否正常。

当发现电路存在异常时，可以通过逐步排除法确定具体故障位置。

2. 使用电路图进行故障分析电路图在电路故障诊断中起着至关重要的作用。

通过仔细研读电路图，可以更加清晰地了解整个电路系统的工作原理和各个元件之间的连接关系。

在遇到电路故障时，可以借助电路图进行故障分析和判断。

3. 利用故障代码扫描工具进行诊断现代汽车中配备了诊断接口，并通过故障代码扫描工具可以读取电子控制单元(ECU)中的故障码。
