最新竣工图绘制规范及标准在建筑行业中，最新竣工图是项目完工后的重要文档，它详细记录了建筑物的实际施工情况和最终状态。
以下是最新竣工图绘制的规范及标准：1. 准确性：竣工图必须准确反映建筑物的实际构造和尺寸，与实际施工结果一致。
2. 完整性：竣工图应包含所有建筑元素，包括结构、建筑、机电、给排水、暖通空调等专业图纸。
3. 清晰性：图面应清晰，线条粗细分明，文字标注清晰可读，避免模糊不清或重叠。
4. 一致性：所有图纸应使用统一的图例、符号和标注方法，确保图纸之间的一致性。
5. 规范性：遵循国家或地区建筑行业的相关规范和标准，如GB/T 50104-2010《建筑施工图设计文件编制深度规定》等。
6. 变更记录：所有施工过程中的设计变更、工程变更和现场变更都应在竣工图中得到体现，并有详细的变更记录。
7. 图纸编号：每张竣工图都应有明确的图纸编号和名称，便于管理和查阅。
8. 比例尺：图纸应使用合适的比例尺，以确保图纸信息的准确性和可读性。
9. 材料标注：所有使用的材料应有明确的标注，包括品牌、型号、规格等信息。
10. 施工说明：图纸应附有详细的施工说明，指导施工人员正确理解和执行图纸要求。
11. 电子版与纸质版：竣工图应同时提供电子版和纸质版，以满足不同使用场景的需求。
12. 审核与批准：竣工图在提交前应经过严格的审核流程，并得到项目负责人或相关管理部门的批准。
13. 存档：竣工图应妥善存档，以备未来查询和参考。
14. 保密性：对于涉及商业秘密或个人隐私的竣工图，应采取相应的保密措施。
15. 更新维护：随着建筑物的使用和维护，竣工图也应定期更新，以反映建筑物的最新状态。
通过遵循以上规范和标准，可以确保竣工图的质量和实用性，为建筑物的后期使用、维护和管理提供准确的依据。
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成局部，是工程建立完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建工程均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡构造形式、工艺、平面布置、工程等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规*、修改必须到位，真实反映工程竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规*要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进展分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图构造竣工图、钢构造竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图〔综合布线、保安监控、电视天线、火灾报警、气体灭水等〕通风空调竣工图地上局部的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下局部的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠〔划〕改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图绘制规范竣工图是指工程竣工后所绘制的相关图纸，用于记录工程的实际完成情况，并作为验收、交付等环节的重要依据。
竣工图的绘制需要符合一定的规范，保证图纸的准确性和可读性。
以下是竣工图绘制的一些规范要求：一、图纸纸张规格和装订方式：竣工图的纸张规格一般为A3或者A4，根据工程的复杂程度和图纸内容的多少进行选择。
图纸应按照标准格式进行装订，包括封面、目录、图纸、图号索引等。
二、图纸编制单位和标识：竣工图应标明图纸的编制单位名称、图纸名称、编制日期等信息，以保证图纸的来源可追溯性。
图纸应配备对应的图号，便于管理和查找。
三、图纸布局和比例尺：图纸布局应合理，整齐清晰，图纸的安排应符合常规习惯。
在绘制竣工图时，应选择适当的比例尺进行绘制，确保图纸能清晰、准确地表达出实际情况。
四、图形和文字说明规范：图纸上的图形要符合一定的规范，如线条要粗细适宜、色彩搭配要协调等。
图纸上的文字说明应准确、简洁、规范，字体大小适中，易于阅读。
五、图纸内容完整和准确性：竣工图应包含工程的全部内容，包括平面图、立面图、剖面图、节点详情等。
图纸上的尺寸标注应准确，符合实际情况。
同时，图纸上的各种说明文字应准确描述工程的构造、材料、设备等特点。
六、图纸的可读性和标准符号使用：竣工图应保证图纸的可读性，采用合适的线宽、线型，突出重点、强调不同的图元。
图纸上应使用规范的符号和标识，确保图纸在不同工作环节中的易辨识性和可操作性。
七、图纸的清晰度和文件质量：竣工图应绘制清晰、精确，不得出现模糊、重叠、变形等情况。
图纸上不应留有脏污、涂改、划痕等痕迹，保证图纸品质。
总之，竣工图的绘制规范是保证工程质量和进展的重要保证，正确的绘制和使用竣工图能够提高工程的操作性和管理性，确保工程的顺利进行和验收交付。
竣工图规范竣工图是建筑工程的最终设计图纸，用于清晰准确地表达建筑物的各项参数、尺寸与构造细节，并作为施工的依据。
竣工图的编制应遵循一定的规范，以确保图纸的准确性和一致性。
以下是竣工图编制的一些规范要求。
1. 图纸比例：竣工图应以适当的比例绘制，一般为1:100或1:50，以确保图纸上的尺寸与实际建筑物的尺寸相符。
2. 图纸尺寸与标注：竣工图的标准尺寸一般为A1、A2或A3。
图纸上的文字、尺寸标注和图例应清晰可读，字体一般为5mm以上，以确保施工人员能够准确阅读和理解图纸。
3. 绘图符号和图例：竣工图上应使用规范化的绘图符号和图例，以便施工人员能够迅速理解和识别各种构造细节和材料。
绘图符号和图例应符合当地的建筑设计规范和标准。
4. 建筑结构：竣工图上应清晰准确地展示建筑物的结构细节，包括墙体、楼板、屋顶等。
应注明各个构件的尺寸、材料和施工方法，以确保施工过程中的准确性。
5. 安全设施：竣工图上应包括建筑物的安全设施，如消防通道、安全出口、灭火器位置等。
这些设施应符合相关的安全设计标准和规范，以确保建筑物在紧急情况下的安全性。
6. 污水和排水系统：竣工图上应清晰显示建筑物的污水和排水系统，包括污水管道、排水沟和污水处理设备等。
这些系统应符合当地的卫生和环保标准，以确保建筑物的卫生和环境质量。
7. 电气和照明系统：竣工图上应清晰显示建筑物的电气和照明系统，包括电线、电表和开关等。
这些系统应符合当地的电气安全标准和能源效率要求，以确保建筑物的安全和节能性能。
8. 热力和通风系统：竣工图上应清晰显示建筑物的热力和通风系统，包括供暖设备、通风口和空调设备等。
这些系统应符合当地的能源效率标准和室内环境要求，以确保建筑物的舒适性和能源节约。
9. 施工工艺和细节：竣工图上应注明建筑物的施工工艺和细节，包括混凝土浇筑、砌筑墙体和安装门窗等。
这些工艺和细节应符合当地的施工标准和质量要求，以确保建筑物的结构安全和质量可靠。
竣工图绘制规范要求
1、竣工图按绘制方法不同分为以下几种形式：利用电子版施工图改绘的竣工图、利用施工蓝图改绘的竣工图、利用翻晒硫酸纸底图改绘的竣工图、重新绘制的竣工图。
2、编制单位应根据各地区、各工程的具体情况，采用相应的绘制方法。
3、利用电子版施工图改绘的竣工图应符合下列规定：
（1）将图纸变更结果直接改绘到电子版施工图中，用云线圈出修改部位，按下表的形式做修改内容备注表；（—云线）
修改内容备注表
（2）竣工图的比例应与原施工图一致；
（3）设计图签中应有原设计单位人员签字；
（4）委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；
（5）竣工图章可直接绘制成电子版竣工图签，出图后应有相关责任人的签字。
4、利用施工图蓝图改绘的竣工图应符合下列规定：
（1）应采用杠(划)改或叉改法进行绘制；
（2）应使用新晒制的蓝图，不得使用复印图纸。
5、利用翻晒硫酸纸图改绘的竣工图应符合下列规定：
（1）应使用刀片将需要更改部位刮掉，再将变更内容标注在修
改部位，在空白处做修改内容备注表，修改内容备注表可按第3条表格样式执行；
（2）宜晒制成蓝图后，再加盖竣工图章。
6、当图纸变更内容较多时，应重新绘制竣工图。
重新绘制的竣工图应符合以下规定：
（1）竣工图的绘制应符合国家现行有关标准的规定；
（2）竣工图的比例应与原施工图一致；
（3）设计图签中应有原设计单位人员签字。
竣工图章样式
80
5
1
7
75
7
7
7
20 20 20 20。
竣工图绘制要求：
1、图纸目录，与图名图号必须相同；
2、图纸要求边框（细、粗线）清晰、完整，竣工图章必须盖在图
框内；
3、设计变更的内容，图纸内必须有改动（允许少交设计变更）；
4、所有竣工图必须加盖红色竣工章，签字齐全；
5、必须加盖设计院出图章（含目录），且清晰可辩；
6、移交档案馆的竣工图纸，最好是新晒的图纸上的修改；
7、修改面积小于三分之一，可在原施工蓝图上用黑色签字笔或水
笔进行修改，但要求画的清晰准确；
8、若调整面积大于三分之一的无法在蓝图修改的，则需修改后重
新绘制蓝图，新绘制的图上要求有设计单位签字、出图章、及设计负责人章。
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图绘制规范及标准
竣工图是建筑工程的重要文档之一，它是工程建设的最终成果，具有法律效力，对工程的质量和安全具有重要的指导作用。
因此，竣工图的绘制规范和标准显得尤为重要。
本文将就竣工图的绘制规范和标准进行详细介绍。
首先，竣工图的绘制应符合国家相关法律法规和标准，如《建筑工程竣工验收
规范》、《建筑工程工程量清单计价规范》等。
在绘制竣工图时，应严格按照国家规定的尺寸、比例、图框和标识等要求进行绘制，确保图纸的规范性和统一性。
其次，竣工图的内容应包括建筑平面图、立面图、剖面图、结构图、设备图等，同时应标注清晰的图例和比例尺，确保图纸的准确性和完整性。
在绘制过程中，应注意图纸的工整、清晰和美观，避免出现涂改、模糊和混乱的情况。
另外，竣工图的绘制应注重图文的协调，文字说明应简洁明了，图形应清晰规范。
文字说明应准确描述工程的实际情况，图形应真实反映工程的实际情况，确保竣工图的真实性和可靠性。
此外，竣工图的绘制还应注重标准的更新和应用，及时了解最新的绘图标准和
规范，不断提高绘图水平和技术能力，确保竣工图的质量和准确性。
最后，竣工图的绘制还应注重团队协作和质量控制，建立健全的竣工图绘制流
程和质量控制体系，严格按照规范和标准进行操作，确保竣工图的质量和准确性。
综上所述，竣工图的绘制规范和标准对于工程建设具有重要的意义，只有严格
按照规范和标准进行绘制，才能确保竣工图的质量和准确性，为工程的质量和安全提供有力的保障。
希望各位文档创作者在绘制竣工图时，能够严格按照规范和标准进行操作，提高绘图水平和技术能力，为工程的建设贡献自己的力量。

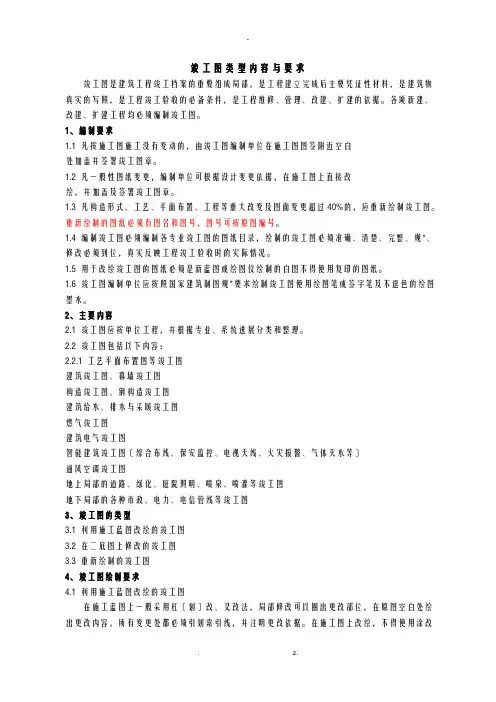

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
