电机学练习题与参考答案一、判断题（共100题，每题1分，共100分）1.铁磁材料作为电机的磁路，对电机的磁场具有加强作用。
()A、正确B、错误正确答案：A2.变压器铁心和绕组运行中会发热，主要原因是其中会产生损耗。
()A、正确B、错误正确答案：A3.感应电动机起动时电流大，起动力矩也大。
（）A、正确B、错误正确答案：B4.分裂变压器运行方式有分裂运行和穿越运行方式，其中分裂运行阻抗称为分裂阻抗，穿越运行时阻抗称为穿越阻抗，且分裂阻抗远大于穿越阻抗。
（）A、正确B、错误正确答案：A5.无论是隐极机还是凸极机，当功角δ=90°时，发电机输出的电磁功率达到最大。
（）A、正确B、错误正确答案：B6.同步发电机调相运行时，可向系统送出少量有功功率以及无功功率。
（）A、正确B、错误正确答案：B7.异步电动机空载电流百分数和变压器的空载电流百分数一样都是额定电流的1%~10%。
()A、正确B、错误正确答案：B8.异步电动机的过载能力是指电动机短时超负荷运行的能力。
（）A、正确B、错误正确答案：A9.当电源电压下降为原来一半时，异步电动机的过载能力也下降为原来的一半。
（）A、正确B、错误正确答案：B10.分裂变压器一般都是分裂高压绕组，将其分裂成两个完全相同的绕组。
（）A、正确B、错误正确答案：B11.根据磁路欧姆定律可知，任何磁路中的磁通量和磁路磁阻是成反比关系的。
()A、正确B、错误正确答案：B12.同步发电机铭牌上标的额定转速n就是定子旋转磁场转速n₁，n₁又称为同步速。
（A、正确B、错误正确答案：A13.同步发电机的基本工作原理是电磁感应原理。
（）A、正确B、错误正确答案：A14.所谓绝缘强度高低是指能承受电流的高低。
()A、正确B、错误正确答案：B15.与同容量变压器相比，异步电动机漏阻抗更大。
（）A、正确B、错误正确答案：A16.变压器理想并列运行的条件中，变压器的连接组标号必须相同。
()A、正确B、错误正确答案：A17.发电机不对称运行时，励磁绕组、阻尼绕组及转子本体中会感应基频电动势。
模拟题（共四大题81小题）（2013年9月28日 星期六）一、判断题：60题1 （ √ ）变压器主磁通的大小主要取决于电源电压的大小。
2 （ √ ）变压器主磁通的波形主要取决于电源电压的波形。
3 （ √ ）变压器感应电动势的波形与磁通的相同。
4 （ √ ）变压器感应电动势的相位落后于磁通。
5 （ √ ）变压器感应电动势的有效值正比于绕组的匝数。
6 （ √ ）变压器的励磁电阻是表征铁心损耗的一个等效参数。
7 （ √ ）变压器的励磁电抗是表征铁心磁化性能的一个等效参数。
8 （ √ ）变压器漏抗是表征绕组漏磁效应的一个参数。
9 （ √ ）归算到一次绕组时，应保持二次绕组磁势不变。
10（ √ ）变压器的外特性有可能上翘。
11（ √ ）三相心式变压器的磁路彼此相关。
12（ √ ）三相变压器组的磁路彼此独立。
13（ √ ）变压器绕组的同名端是客观存在的。
14（ √ ）变压器绕组的首末端是主观规定的。
15（ √ ）三相变压器组不能接成Yy 连接法。
16（ × ）三相心式变压器不可以接成Yy 连接法。
17（ × ）钟点数不同的变压器可以并联运行。
18（ × ）铁磁材料不会饱和。
19（ × ）磁场的分布情况与铁心断面电流的分布无关。
20（ × ）排列绕组时，划分相带的顺序是ABCXYZ 。
21（ × ）单层绕组也有层间绝缘。
22（ × ）双层绕组没有层间绝缘。
23（ × ）短距因数可以大于1。
24（ × ）分布因数可以大于1。
25（ × ）绕组因数可以大于1。
26（ × ）取绝对值时，齿谐波的绕组因数与基波的不相等。
27（ × ）可以采用短距的方法来削弱齿谐波。
28（ × ）可以采用分布的方法来削弱齿谐波。
29（ × ）不可以采用斜槽的方法来削弱齿谐波。
第1章电路的基本概念与基本定律1.(单选题) 如图所示电路中，电流实际方向为__A___。
A． e流向d B. d流向e C. 无法确定2.(单选题) 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为__ C____。
A． 4A B. 0A C. ―4A3.(单选题) 电流与电压为关联参考方向是指A。
A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D. 电流实际方向与电压降实际方向一致4.(单选题) 下面说法正确的是C。
A．电压源与电流源在电路中都是供能的。
B. 电压源提供能量，电流源吸取能量。
C. 电压源与电流源有时是耗能元件，有时是供能元件。
D. 以上说法都不正确。
5.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（吸收）功率，表明此元件起（负载）作用。
CA. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载6.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（B）的白炽灯烧坏。
A. 40WB. 60WC. 40W和60W7.(单选题) 如图所示电路中，供出功率的电源是（A ）。
A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源8.(单选题) 如图所示电路，电压源和电流源释放的功率分别为（ B ）A. 12W，-4WB.–12W，4WC. 12W，4WD.–12W，-4W9.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为 A 。
A. 0A，3VB. 3A，1VC. 0A，0V10.(单选题) 电源电动势为3V，内电阻为0.3Ω，当外电路短路时，电路中的电流和电源端电压分为D。
A. 10A，3VB. 3A，1VC. 0A ，0VD. 10A，0V11.(单选题) 电容电压与电流的正确关系式应为（B）。
华南理工20 18 工厂供电随堂练习第一章引论1. （单选题）发电机的额定电压比线路的额定电压高出（）A . 1%B . 3%C . 5%D.10%参考答案：C2. （单选题）变压器副边接负载时额定电压比负载的高出A . 1%B . 3%C . 5%D.10%参考答案：C3. （单选题）变压器副边接线路时额定电压比线路的高出A . 1%B . 3%C . 5%D . 10%参考答案：D4. （多选题）电能的质量指标有：A .电压B •频率C •电流参考答案：AB5. （判断题）电力系统由电厂、电网、用户三部分组成。
参考答案：V6. （判断题）电力系统由发、变、输、配、用五部分组成。
参考答案：V7. （判断题）变电，包括升压变电、降压变电。
参考答案：V8. （判断题）电网的作用是将电能从发电厂从输送、并分配到电能用户参考答案：V9. （判断题）电网由电力线路、变配所组成。
参考答案：V10. （判断题）电力线路按其架设方法可分为架空线路和电缆线路。
参考答案：V11. （判断题）电网额定电压是指线路的额定电压。
参考答案：V12. （判断题）负载的额定电压与线路的额定电压不同。
参考答案：X13. （判断题）变压器原边接线路时额定电压与线路额定电压不同参考答案：X14. （判断题）变压器原边接发电机时额定电压与发电机的不同。
参考答案：X15. （判断题）线路的额定电压是指线路首端、末端的平均电压。
参考答案：V16. （判断题）同一电压线路一般允许的电压偏差是士10%。
参考答案：X第二章设备1. （多选题）工厂负荷分类方式有（）A按设备用途B按设备工作制C按相数D按负荷的重要性参考答案：ABCD2. （多选题）工厂用电设备按工作制可分为（）A连续工作制B短时工作制C周期工作制参考答案：ABC3. （多选题）工厂电力负荷分为（）A 一级负荷B二级负荷C三级负荷D四级负荷参考答案：ABC4. （多选题）负荷曲线按时间范围分为（）A年负荷曲线B月负荷曲线C日负荷曲线D工作班负荷曲线参考答案：ABCD5. （多选题）从年荷曲线上可引岀的参数有（）A峰值负荷B皆峰时间C平均负荷D平均系数参考答案：ABCD6. （多选题）准确确定计算负荷是不可能的。
电机学练习题库（附答案）一、单选题（共45题，每题1分，共45分）1.某三相异步电动机最大转矩的大小与（）。
A、转子漏电抗无关B、转子电阻有关C、转子漏电抗成正比D、转子电阻无关正确答案：D2.交流电机定、转子的极对数要求（）。
A、任意B、不等C、不可确定D、相等正确答案：D3.变压器的储油柜位于变压器油箱的上方，通过（）与油箱相通。
A、冷却装置B、气体继电器C、绝缘套管D、吸湿器正确答案：B4.三相交流旋转电机的相带是（）。
A、240°B、60°相带C、360°D、120°相带正确答案：B5.如果电网容量允许，鼠笼式异步电动机应采用（)。
A、Y-B、自耦变压器降压起动C、直接起动D、延边三角降压启动正确答案：C6.电力变压器是常用于改变（）的电气设备。
A、交流电压大小B、交流电源频率大小C、电能大小D、直流电压大小正确答案：A7.当异步电动机的负载超重时，其起动转短将（）。
A、与负载轻重无关B、愈大C、为零D、愈小正确答案：A8.当同步电机空载电势店相位滞后端电压U时，电机运行于（）状态。
A、不确定B、电动机C、调相机D、发电机正确答案：B9.三相异步电动机定子绕组通入频率为分的电流，当转子不动时，其转子频率万为(）。
A、f₂>fB、f₂<f₁C、f₁=f₂D、f₂=0正确答案：C10.同步发电机的空载特性是（）。
A、一条过原点的直线B、一条向下弯曲的曲线C、磁饱和曲线D、双曲线正确答案：C11.转差率为s的异步电动机，电磁功率为P，则sP将等于（，A、机械功率B、总机械功率C、转子铜耗D、定子铜耗正确答案：C12.考虑磁路饱和，单相变压器空载运行时（）。
A、当电流为正弦波时，主磁通为正弦波B、磁通为平顶波时，电流为正弦波C、当电流为正弦波时，主磁通为尖顶波D、当磁通为正弦波时，电流为平顶波正确答案：B13.异步电动机处于理想空载状态时，转差率为（）。
华南理工大学试卷《电机学Ⅱ》试题(电气工程及其自动化01级)班级：电气工程01（）班顺序号姓名分数总评分考试时间：2003年11 月27日一、断题（正确的，请在后面括号里写“是”，错误的，请在后面括号里写“否”。
本题共15分，每题1分）（ｔ为对，ｆ为错）1. 直流电机的励磁绕组和电枢绕组中的电流都是直流的。
（f ）2．直流电动机电枢绕组中的电流方向同感应的反电势方向是一致的。
（f ）3．直流发电机的换向器起整流作用；直流电动机的换向器起逆变作用。
（t ）4．自励是电动机的一种励磁方式。
（f ）5．在直流电机中，以虚槽计算时，电枢绕组的合成节距等于换向器节距。
（t ）6．单叠绕组同一磁极下的元件串联构成一条支路；单波绕组相同极性磁极下的所有元件串联构成一条支路。
（t ）7．直流电机的电负荷是指电枢绕组中流过的电流的大小，单位是安培。
（f ）8．在考虑饱和时，直流电机的交轴电枢反应具有去磁作用。
（t ）9．当电刷沿转子旋转的方向移动时，将出现直轴电枢反应磁势。
对于发电机，该磁势是去磁性质的；对于电动机，该磁势是助磁性质的。
（t ）10．在直流电动机的电磁功率中，包含电枢电阻的损耗。
（f ）11．直流发电机的外特性是指转速为额定值、励磁电流为额定值（或励磁回路电阻为固定）时，输出电压与输出电流之间的关系。
并励发电机具有硬的外特性；而他励发电机则具有拐弯的外特性。
（f ）12．并励电动机在轻载时，可能出现“飞车”现象。
（f ）13．变压器空载接入电网时，存在很大的冲击电流。
当考虑铁芯饱和时，这一冲击电流比不考虑饱和时为小。
（f ）14．在ABC坐标系中，同步电机的电压方程式为系数随时间变化的微分方程（t）15．在dq0坐标系中，同步电机的d（q）轴电压是由电阻压降、自身磁链变化引起的感应电势、以及切割对方轴的磁链所引起的运动电势3部分组成的。
（t ）二、填空题（本题共15分，每空1分）1．在没有阻尼绕组的同步电机中，忽然短路电流远大于稳态短路电流的原因在于：在短路瞬间，励磁绕组阻碍电枢反应磁通通过转子主磁路，电枢反应磁通只能沿 励磁绕组的漏磁路 闭合，因此磁阻大、电抗小，电流大。
电机学练习题含参考答案一、判断题（共100题，每题1分，共100分）1.三相交流电机绕组采用Y接后，三相对称交流绕组中无三及三的倍数次谐波电动势。
()A、正确B、错误正确答案：B2.同步电机气隙越大越不稳定。
（）A、正确B、错误正确答案：B3.绕线式异步电动机可以采用转子回路串电阻的方法改善起动性能，所串电阻越大，起动转矩越大。
（）A、正确B、错误正确答案：B4.同步电机是交流电机，转子绕组中的电流是交变电流。
（）A、正确B、错误正确答案：B5.我国电网工频为50Hz，因此异步电动机定子旋转磁场的转速是3000r/min。
（）A、正确B、错误6.在同步发电机的励磁电流大小相同，运行在轻载下比运行在满载下稳定性好。
（）A、正确B、错误正确答案：A7.鼠笼式异步电动机要想减小起动电流只能采取各种形式的降压方法。
（）A、正确B、错误正确答案：A8.电网功率因数低的原因主要是有大量的感应电机运行。
（）A、正确B、错误正确答案：A9.异步电动机的异步是指电机的定子旋转磁动势和转子旋转磁动势之间有转差，不同步。
()A、正确B、错误正确答案：B10.一台鼠笼式异步电动机，定子绕组磁极数为8，则转子绕组磁极数也应为8。
（）A、正确B、错误11.电动机正常运行时，负载的转矩不得超过最大转矩，否则将出现堵转现象。
（A、正确B、错误正确答案：A12.同步电机的转子转速与频率之间有着严格不变的关系。
（）A、正确B、错误正确答案：A13.在同步电动机和调相机中，阻尼绕组主要作为起动绕组。
（）A、正确B、错误正确答案：A14.绝缘材料按耐热等级分为Y、A、E、B、F、H、C共7级。
()A、正确B、错误正确答案：A15.变压器一次侧匝数增加5%,二次侧匝数下降5%,励磁电抗将不变。
()A、正确B、错误正确答案：B16.三相同步发电机定子绕组空间互差120°电角度，因此其感应的三相交流电动势相位上互差120°电角度。
第一章习题35A .010005.0*700N HL I NI HL )p13( 700A/m H 1B 1T 10*20002.0S B 1.14===⇒=====Φ=-页上例题查铸钢曲线当解同的磁通。
也相应增大才能产生相说明增加气隙后，电流）（页上例题查铸钢曲线当同上题解* 94.150.4980.7N HL I 102.0410 100.250700L H L H NIA/m 4101041BH )p13( 700A/m H 1B )1T (B 1.2272001177-00=+⨯==⨯⨯+⨯-⨯=+==⨯=====∑--ππππμ均不变。
、、所以时、）解：当（均增加。
、、所以，，时，，当）解：（均减小。
、、所以；时，当）解：（不变。
、、不变）解：（均减小。
、、均减小，所以、减小，减小增加时，当不变不变时，、、）解：（均不变。
、、不变不变不变）解：（的变化、、分析R I I B B B U 21U f 21f 6 R I I B NHLI H 2B B f 21f S 4.44fNB U 5 R I I B 2NLB N L H I B 21B 2N N S 4.44fNB U 4 R I I B L 2NI H LH I N RU I 3 R I I B R I I HL NI H B S U N f S S4.44fNS 4.44fNB U 2 R I I B B H HL NI R U I 1 R I I B 1.322m 21m 211122mm 22⇒='⇒='='↑=↑⇒='='≈⇒↓'=''='='⇒=≈↑↑⇒=⇒⎪⎩⎪⎨⎧==⇒=⇒⇒Φ⇒Φ=≈⇒⇒⇒⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧==μ2916.0212070UI P cos UIcos P 63W P P 1.75270P R I P 1.4Fe Fe 2Fe 2=⨯==⇒==∆⇒∆+⨯=⇒∆+=ϕϕ：解()NS 42702m 7ii77100332221112124241078.4206.0121610B 1610F 1.05AI LH NI A/m 10411041S B H 0A/m 04H 8.0075.00.06S B 350A/m H 106.00.06S B )S1(S3002m;.00.2cm 0.10.1d d 075m .0103025S20.85m;2520-80L2 06m .0103020S12m;2080270L1 1.5⨯≈⨯⨯⨯==≈⇒=⨯=⨯=Φ===⇒==Φ==⇒==Φ====+=+=⨯⨯==+==⨯⨯==-+⨯=∑---ππππμμ吸力：以小的计算气隙：衔铁：铁心：：忽略气息的边缘效应解第二章习题、能量损耗增加。
电机学练习题库+参考答案一、单选题（共45题，每题1分，共45分）1.硬磁材料比软磁材料磁沸回线包围面积（了。
A、不确定B、相同C、小D、大正确答案：D2.三相交流电机定子绕组感应的基波电动势的波形决定于〔）。
A、气隙磁通密度分布情况B、电机转速C、磁场大小D、电机极数正确答案：A3.铁磁材料的磁化过程和去磁过程曲线是（A、互相垂直的B、重合的曲线C、不重合的曲线D、彼此平行的正确答案：C4.变压器铭牌标注型号为 S7-315/10，其中数字 315/10 所代表的含义是（）.A、变压器额定容量为B、低压侧额定电压为C、低压侧额定容量为D、高压侧额定电压为E、变压器额定容量为F、高压侧额定容量为G、高压侧额定电压为正确答案：C5.凸极同步发电机磁极对数多，和同一电网的隐极同步发电机相比，其转速（A、高B、低C、相同D、以上都不对正确答案：B6.同步电动机不能自行起动，其原因是（)A、励磁绕组开路B、励磁绕组短路C、励磁绕组串电阻D、本身无起动转矩正确答案：D7.为把电能输送到远方，减少线路上的电能损耗，主要采用（)。
A、提高功率因数减少无功B、增加发电机容量C、变压器升压D、增大导线截面减小电阻正确答案：C8.自耦变压器一二次绕组之间由于有电的直接联系，因此串联绕组与公共绕组的绝缘是按（）做的。
A、高压电压等级B、低压电压等级C、平均电压等级D、任意电压等级正确答案：A9.三相同步发电机在与电网并联时，必须满足一些条件，下面不是要求满足的条件是（）A、电压相等B、相序相同C、励磁方式相同D、频率相等正确答案：C10.做变压器空载实验，应在变压器（）加电压A、任意边B、低压侧C、随意D、高压侧正确答案：B11.变压器的额定容量是指变压器在铭牌规定的（）下，变压器二次侧的输出能力。
A、空载状态B、额定状态C、短路状态D、任意状态正确答案：B12.适当增加三相绕线式感应电动机转子电阻r₂时，电动机的（)A、lst减少，Tst增加，Tmax增大，Sm增加B、Ist减少，Tst增加，Tmax不变，Sm增加C、Ist增加，Tst增加，Tmax不变，Sm增加D、Ise增加，Tst减少，Tmax不变，Sm增加正确答案：B13.同步电机当铁芯饱和程度提高时，同步电抗将(A、增加B、不变C、不确定D、减小正确答案：D14.某三相电力变压器带电阻电感性负载运行，负载系数相同的情况下，cosφ越高，电压变化率△U（）A、无法确定B、不变C、越大D、越小正确答案：D15.如果忽略变压器-一、二次绕组的漏电抗和(）时，变压器一次侧电压有效值等于：次侧感应电动势有效值，二次侧电压有效值等于二次侧感应电动势有效值。

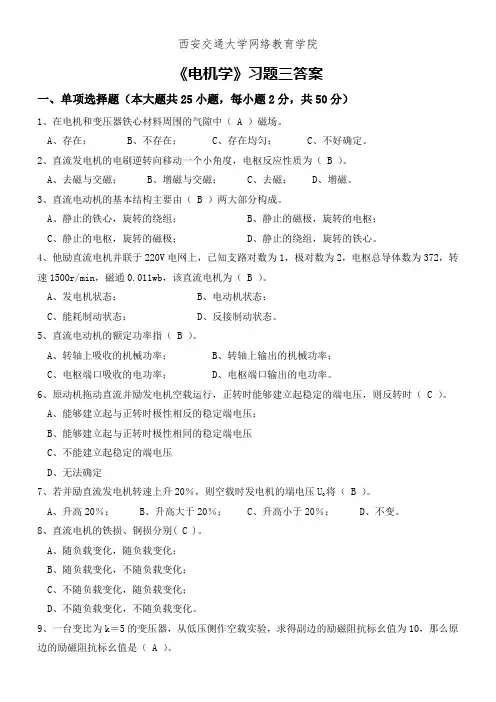

《电机学》习题三答案一、单项选择题（本大题共25小题，每小题2分，共50分）1、在电机和变压器铁心材料周围的气隙中（ A ）磁场。
A、存在；B、不存在；C、存在均匀； C、不好确定。
2、直流发电机的电刷逆转向移动一个小角度，电枢反应性质为（ B ）。
A、去磁与交磁；B、增磁与交磁；C、去磁；D、增磁。
3、直流电动机的基本结构主要由（ B ）两大部分构成。
A、静止的铁心，旋转的绕组；B、静止的磁极，旋转的电枢；C、静止的电枢，旋转的磁极；D、静止的绕组，旋转的铁心。
4、他励直流电机并联于220V电网上，已知支路对数为1，极对数为2，电枢总导体数为372，转速1500r/min，磁通0.011wb，该直流电机为（ B ）。
A、发电机状态；B、电动机状态；C、能耗制动状态；D、反接制动状态。
5、直流电动机的额定功率指（ B ）。
A、转轴上吸收的机械功率；B、转轴上输出的机械功率；C、电枢端口吸收的电功率；D、电枢端口输出的电功率。
6、原动机拖动直流并励发电机空载运行，正转时能够建立起稳定的端电压，则反转时（ C ）。
A、能够建立起与正转时极性相反的稳定端电压；B、能够建立起与正转时极性相同的稳定端电压C、不能建立起稳定的端电压D、无法确定将（ B ）。
7、若并励直流发电机转速上升20％，则空载时发电机的端电压UA、升高20％；B、升高大于20％；C、升高小于20％；D、不变。
8、直流电机的铁损、铜损分别( C )。
A、随负载变化，随负载变化；B、随负载变化，不随负载变化；C、不随负载变化，随负载变化；D、不随负载变化，不随负载变化。
9、一台变比为k＝5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是（ A ）。
Ａ、10； Ｂ、250； Ｃ、0.4； D 、2。
10、额定容量为N 100KVA S =,额定电压1N 2N /35000/400V U U =的三相变压器，其副边额定 电流为( A )。
第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。
(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。
（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。
2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。
2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。
漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。
2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
第二篇交流电机的共同理论第6章▲6-1时间和空间电角度是怎样定义的？机械角度与电角度有什么关系？▲6-2整数槽双层绕组和单层绕组的最大并联支路数与极对数有何关？6-3为什么单层绕组采用短距线圈不能削弱电动势和磁动势中的高次谐波？▲6-4何谓相带？在三相电机中为什么常用60°相带绕组，而不用120° 相带绕组？▲6-5试说明谐波电动势产生的原因及其削弱方法。
▲6-6试述分布系数和短距系数的意义。
若采用长距线圈，其短距系数是否会大于1。
6-7齿谐波电动势是由于什么原因引起的？在中、小型感应电机和小型凸极同步电机中，常用转子斜槽来削弱齿谐波电动势，斜多少合适？V 6-8已知Z=24, 2p=4, a=1,试绘制三相单层绕组展开图。
解：q二Z/2pm = 24/(4 3)=2 ,取单层链示，绕组展开图如下：6 A 6 X5V 6-9 有一双层绕组，Z= 24, 2p=4, a=2, yi=g 。
试绘出：（1）绕组的槽电动势星形图并分相；（2）画出其叠绕组A 相展开图。
6-10 一台两极汽轮发电机，频率为 50H Z ，定子槽数为54槽，每槽内有 两根有效导体，a=1, y i =22, Y 接法，空载线电压为U °=6300V 。
试求基波磁通解：（1）槽电动势星形图如q =Z/2 pm =24/(4 3)=2y 「5.=5里兀 6 6 4（2）画出其叠绕组A 相展开图如下量①1OV 6-11 一台三相同步发电机，f=50H z , n N =1500r/min ，定子采用双层短距分布绕组：oq=3, y^-，每相串联匝数N=108, 丫接法，每极磁通 量① 1= 1.015 x 10-2Wb ,① 3=0.66 x 10-3Wb ,① 5=0.24 x 10-3Wb ,① 7=1.015 x 10-4Wb ,试求：(1)电机的极对数；(2)定子槽数；(3)绕组系数k N1、k N3、k “5、k|N7； (4)相电动势E © 1、E ©3、E ©5、E ©7及合成相电动势E ©和线电动势E i 。
电机学习题含答案一、单选题（共45题，每题1分，共45分）1.变压器的储油柜位于变压器油箱的(），通过气体继电器与油箱相通，A、旁边B、内部C、下方D、上方正确答案：D2.三相变压器并联运行时，要求并联运行的三相变压器变比( ），否则不能并联运行。
A、误差不超过±10%B、误差不超过±5%C、必须绝对相等D、误差不超过±0.5%正确答案：D3.几万伏或几十万伏高压电能输送到（）后，必须经过不同的降压变压器将高电压降低为不同等级的电压，以满足各种负荷的需要。
A、发电机出口B、负荷区C、发电厂D、变电站正确答案：B4.电压互感器工作时相当于一合空载运行的（).A、自耦变压器B、降压变压器C、升压变压器D、多绕组变压器正确答案：B5.与凸极同步发电机基本电磁功率无关的因素是（）。
A、交轴同步电抗B、功角C、空载电动势D、直轴同步电抗正确答案：A6.凸极同步发电机附加电磁功率产生的原因是（）A、直轴上的磁阻比交轴磁阻大B、交轴上的磁阻比直轴上的磁阻大C、交轴无励磁绕组D、直轴无励磁绕组正确答案：B7.变压器带额定负载和短路时的主磁通（)eA、短路时主磁通比额定运行时主磁通稍小些B、完全相等C、短路时主磁通减小很多D、基本相等正确答案：C8.一台普通双绕组降压交压器，若要提高二次侧输出电压，应该（）A、增加二次绕组匝数N₂B、减小二次绕组匝数N₂C、增加一次绕组匝数N₁D、减小一次绕组匝数N₁正确答案：D9.如果忽略变压器-一、二次绕组的漏电抗和(）时，变压器一次侧电压有效值等于：次侧感应电动势有效值，二次侧电压有效值等于二次侧感应电动势有效值。
A、励磁电抗B、励磁电阻C、电阻D、励磁阻抗正确答案：C10.由于电网原因变压器电源频率略有下降，则变压器的铁损耗（）。
A、不变B、上升C、先上升后下降D、下降正确答案：B11.铁磁材料中加入适量的硅可以（）电阻率。
A、不影响B、减小C、增大D、不改变正确答案：C12.三相芯式变压器，Yd11 连接，相电动势波形为（）。
电机学习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.所有非铁磁材料磁路都没有铁损耗。
()A、正确B、错误正确答案：B2.对于三相变压器而言，只要有角接绕组，二次侧感应电动势波形就是正弦波。
()A、正确B、错误正确答案：A3.大容量变压器的高压绕组一般采用纠结连续式绕组，以改普在大气过电压作用下绕组上的初始电位分布，防止绕组击穿。
()正确错误A、正确B、错误正确答案：A4.在电机和变压器铁心材料周围的气隙中存在少量磁场。
()A、正确B、错误正确答案：A5.定、转子磁动势相对静止是一切电机能正常运行的必要条件。
（）A、正确B、错误正确答案：A6.发电机失磁后，电磁功率减小。
（）A、正确B、错误正确答案：A7.由三绕组变压器等效电路可知，一次漏阻抗压降会直接影响二、三次主电动势，进而影响二、三次绕组端电压。
（）A、正确B、错误正确答案：A8.磁极数为2的电机，转子旋转一周，电角度改变720°。
（）A、正确B、错误正确答案：B9.变压器一、二次侧感应电动势之比可近似认为等于一、二次侧电压有效值之比。
()A、正确B、错误正确答案：A10.异步电动机运行过程中，如果转子突然被卡住，转子电流会下降。
（）A、正确B、错误11.同步调相机不带机械负载，只向电力系统送出或吸收无功功率。
（）A、正确B、错误正确答案：A12.理论表明，交流磁路损耗随交流绕组的频率增加而增大，也随磁通密度的最大值增加而增大。
()A、正确B、错误正确答案：A13.同步发电机作调相运行时，功角δ≈0。
（）A、正确B、错误正确答案：A14.绕线式异步电动机带恒功率负载稳定运行，若适当增大定子绕组电阻后电机重新稳定运行，则此时电机定子电流保持不变。
（）A、正确B、错误正确答案：B15.三相同步发电机感应电动势的相序是由直流励磁电源正负极顺序决定的。
（）A、正确B、错误16.根据磁路欧姆定律可知，任何磁路中的磁通量和磁路磁阻是成反比关系的。
《电机学》各章练习题与自测题参考答案第1章 思考题与习题参考答案1.1 变压器是怎样实现变压的?为什么能够改变电压，而不能改变频率?答：变压器是根据电磁感应原理实现变压的。
变压器的原、副绕组交链同一个主磁通，根据电磁感应定律dtd Ne φ=可知，原、副绕组的感应电动势（即电压）与匝数成正比，所以当原、副绕组匝数21N N ≠时，副边电压就不等于原边电压，从而实现了变压。
因为原、副绕组电动势的频率与主磁通的频率相同，而主磁通的频率又与原边电压的频率相同，因此副边电压的频率就与原边电压的频率相同，所以，变压器能够改变电压，不能改变频率。
1.2变压器一次绕组若接在直流电源上，二次侧会有稳定的直流电压吗，为什么?答：若一次绕组接直流电源，则铁心中将产生恒定的直流磁通，绕组中不会产生感应电动势，所以二次侧不会有稳定的直流电压。
1.3变压器铁心的作用是什么?为什么要用0.35mm 厚、表面涂有绝缘漆的硅钢片叠成?答：变压器铁心的主要作用是形成主磁路，同时也是绕组的机械骨架。
采用导磁性能好硅钢片材料是为了提高磁路的导磁性能和减小铁心中的磁滞损耗，而用薄的（0.35mm 厚）表面绝缘的硅钢片叠成是为了减小铁心中的涡流损耗（涡流损耗与硅钢片厚度成正比）。
1.4 变压器有哪些主要部件，其功能是什么?答：变压器的主要部件是器身，即铁心和绕组。
铁心构成变压器的主磁路，也是绕组的机械骨架；绕组构成变压器的电路，用来输入和输出电能。
除了器身外，变压器还有一些附属器件，如绝缘套管、变压器油、油箱及各种保护装置等。
1.5 变压器二次额定电压是怎样定义的?答：变压器一次绕组加额定电压，二次绕组空载时的端电压定义为变压器二次额定电压。
1.6 双绕组变压器一、二次侧的额定容量为什么按相等进行设计?答：变压器传递电能时，内部损耗很小，其效率很高（达95%以上），二次绕组容量几乎接近一次绕组容量，所以双绕组变压器的一次、二次额定容量按相等设计。
