附录A （规范性附录） 指标统计及计算方法A.1 生产厂用电率是指统计周期内，光伏发电站生产厂用电量占发电量的百分比（不包括基建、技改用电量）。
%100⨯=PCC E E R 式中：E C —生产厂用电量，单位：KWh ； E P —发电站发电量，单位：KWh 。
A.2 综合厂用电率是指统计周期内，光伏发电站综合厂用电量占发电量的百分比。
%100⨯-+=POUTIN P E E E E R式中：E IN —下网电量，单位：KWh ； E OUT —上网电量，单位：KWh ；E P —发电站发电量，单位：KWh 。
A.3 弃光率是指统计周期内，光伏发电站弃光电量占应发电量的百分比。
%100⨯+=Pq q q E E E R式中：E q —弃光电量，单位：KWh ； E P —发电站发电量，单位：KWh 。
A.4 等效利用小时数是指统计周期内，电站发电量折算到该站全部装机满负荷条件下的发电小时数。
%100⨯=QE H p式中：E P —发电站发电量，单位：KWh 。
Q —电站装机容量，单位：KWh ； A.5 主要设备可利用率：计算公式：/)(zb zb xb xb n n h h D D N D D N D D N D D N A -⨯+-⨯+-⨯+-⨯=%100)(⨯⨯+⨯+⨯+⨯D N D N D N D N zb xb n h式中：A—主要设备可利用率；N h—汇流箱个数；N n—逆变器个数；N xb—箱变个数；N zb—主变个数；D—考核天数，单位：d；D h—汇流箱维修时间，单位：d；D n—逆变器维修时间，单位：d；D xb—箱变维修时间，单位：d；D zb—主变维修时间，单位：d。
光伏发电站运行指标管理要求应符合下表的要求。
表A.1 运行指标管理要求附录B（规范性附录）效率测试相关记录B.2 逆变器效率测试相关记录。
光伏电站运行值班日志记录光伏电站是一种以太阳能光伏发电为主要方式的电站，采用光伏组件将太阳能转化为电能，并送入电网。
光伏电站的运行是需要值班人员进行监控和记录的，下面是一份光伏电站运行值班日志记录的示范。
日期：2024年10月1日天气情况：晴天日出时间：6:30日落时间：18:306:30-7:00开展晨间值班工作，检查光伏电站的运行情况，确认系统正常开启。
检查光伏组件的表面是否有尘土，如有需要进行清洁。
检查电池组的电量情况，确认电池组有足够的储能。
检查光伏逆变器的运行状态，确保逆变器正常工作。
检查光伏电站的接地系统是否正常。
7:00-8:00对光伏电站的整体运行进行梳理和排查，检查光伏组件、逆变器、电池组等设备的运行指标，如发现设备异常，及时报告运维人员。
8:00-9:00光伏电站进入高负荷时段，检查发电功率是否达到预期水平。
对电流和电压进行监控，确保电站能够充分利用太阳能光伏发电。
9:00-10:00协助运维人员进行设备检修工作。
若光伏组件出现损坏或故障，及时更换维修，并记录更换和维修情况。
确保设备正常运行，不影响光伏电站的发电效率。
10:00-11:00定期巡视光伏电站，并进行巡视记录。
检查逆变器的温度，确保其正常工作。
检查光伏电站的安全防护设施是否完好，如围栏、警示标志等。
11:00-12:00检查光伏电站的电网连接情况，确保光伏电站与电网的连接稳定。
检查光伏电站的电度表，记录电站的发电量，计算出当前发电效率。
12:00-13:00午饭休息时间。
13:00-14:00检查光伏组件的倾斜角度是否调整合适，是否需要根据太阳的角度进行调整。
检查光伏组件支架的稳定性，确保光伏组件能够在恶劣天气下正常运行。
14:00-16:00继续对发电功率进行监控，并记录发电功率的变化。
如发现发电功率下降，及时排查原因，并报告运维人员。
对光伏电站的防雷设施进行检查，确保设施的完好。
16:00-18:00记录电站的发电量和发电效率，对比实际发电量与预期发电量，分析发电效率的影响因素，提出优化建议。

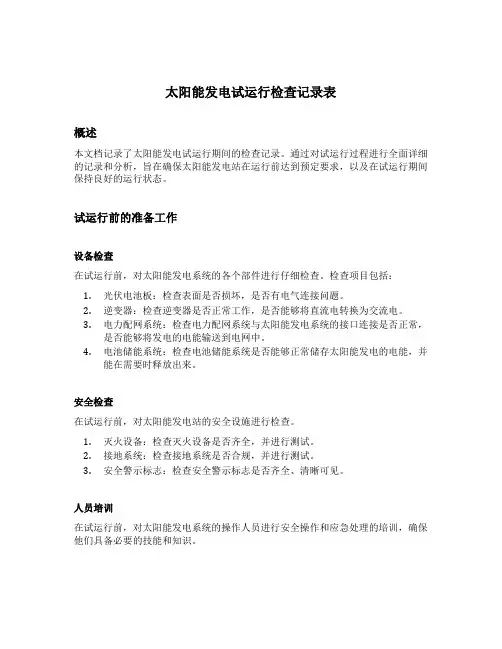

太阳能发电试运行检查记录表概述本文档记录了太阳能发电试运行期间的检查记录。
通过对试运行过程进行全面详细的记录和分析，旨在确保太阳能发电站在运行前达到预定要求，以及在试运行期间保持良好的运行状态。
试运行前的准备工作设备检查在试运行前，对太阳能发电系统的各个部件进行仔细检查。
检查项目包括：1.光伏电池板：检查表面是否损坏，是否有电气连接问题。
2.逆变器：检查逆变器是否正常工作，是否能够将直流电转换为交流电。
3.电力配网系统：检查电力配网系统与太阳能发电系统的接口连接是否正常，是否能够将发电的电能输送到电网中。
4.电池储能系统：检查电池储能系统是否能够正常储存太阳能发电的电能，并能在需要时释放出来。
安全检查在试运行前，对太阳能发电站的安全设施进行检查。
1.灭火设备：检查灭火设备是否齐全，并进行测试。
2.接地系统：检查接地系统是否合规，并进行测试。
3.安全警示标志：检查安全警示标志是否齐全、清晰可见。
人员培训在试运行前，对太阳能发电系统的操作人员进行安全操作和应急处理的培训，确保他们具备必要的技能和知识。
试运行阶段检查记录试运行开始日期：试运行结束日期：检查项目及结果1. 太阳能辐射情况日期太阳辐射强度（W/m^2）备注DD/MM/YYYY xxx xxx DD/MM/YYYY xxx xxx2. 发电效率检查日期发电效率（%）备注DD/MM/YYYY xxx xxxDD/MM/YYYY xxx xxx3. 电能转换效率检查日期电能转换效率（%）备注DD/MM/YYYY xxx xxxDD/MM/YYYY xxx xxx4. 输电效率检查日期输电效率（%）备注DD/MM/YYYY xxx xxxDD/MM/YYYY xxx xxx5. 维护和保养记录日期维护和保养项目备注DD/MM/YYYY xxx xxx日期维护和保养项目备注DD/MM/YYYY xxx xxx运行记录记录太阳能发电系统的运行情况，包括：1.发电量：记录每天、每周或每月的发电量。
光伏电站光伏组件功率衰降检测方法及
记录表
检测对象：对所有抽样选定组串内的所有光伏组件进行测试。
检测方法：
1）如果投运时设置了功率基准组件，则待测试现场光强超过700W/㎡时，检测基准组件的I-V曲线，并与基准组件初始值比较，得到准确的光伏组件功率衰降率；现场对抽样组件的测试并与标称功率比较的结果可以作为参考数据。
2）如果没有功率基准组件，则待测试现场光强超过700W/㎡时，检测选定且清洗干净的组串中每一块组件I-V曲线，同时记录光强和组件温度。
修正到STC条件，同标称功率比较，得到粗略的光伏组件功率衰降率。
3）对于功率衰降超出判定条件的组件应作记录，准备进行后续的EL测试。
4）无论采用基准组件功率还是标称功率作为参考，当衰降率超出判定条件时且对现场测试结果有质疑时，建议送实验室复检。
判定条件：以供需双方的合同条款为准。
在没有合同约定的情况下，以工信部“光伏制造行业规范条件”（2020年本）中的指标作为参考：晶硅组件衰减率首年不高于 2.5%，后续每年不高于 0.6%，25 年内不高于 17%；薄膜组件衰减率首年不高于5%，后续每年不高于 0.4%，25 年内不高于 15%。
采用的标准在数值相同时采用国标、行标。
检测结果记录参见表所示：
光伏组件功率衰减测试记录表
注：标明现场环境温度：℃
光伏组串功率衰降
注：组串功率衰降中包含组件串联失配损失，仅供参考。
光伏发电站设备巡检记录日期：20xx年x月x日地点：光伏发电站巡检人员：XXX巡检设备：光伏发电设备，逆变器，支架系统，电缆线路，汇流箱，组串箱等。
巡检内容：1.光伏发电设备：a.检查太阳能电池板表面是否有积灰，如有需及时清理。
b.检查电池板连接处是否松动，如有需要紧固。
c.检查电池板支架系统是否有异常，如有需要进行维修或更换。
d.检查电池板发电效率是否正常，观察发电量是否达到预期。
2.逆变器：a.检查逆变器运行状态是否正常，观察显示屏是否有报警信息。
b.检查逆变器风扇是否正常运转，如有异常需要进行维修或更换。
c.检查逆变器温度是否正常，观察是否有过热现象。
d.检查逆变器输出电压和电流是否符合预期，如有异常需要进行调整。
3.支架系统：a.检查支架系统是否有松动现象，如有需要进行紧固。
b.检查支架系统是否有变形、腐蚀等损坏情况，如有需要进行维修或更换。
c.检查支架系统对光伏设备的支撑是否稳固，观察是否有倾斜现象。
4.电缆线路：a.检查电缆线路是否有明显的磨损、断裂等损坏情况，如有需要进行维修或更换。
b.检查电缆线路是否有过热现象，观察是否有异常放电现象。
c.检查电缆接头处是否紧固，如有需要进行调整。
5.汇流箱：a.检查汇流箱内部配电器设备是否正常运行，观察是否有报警信息。
b.检查汇流箱有无受潮、漏电等现象，如有需要进行维修或更换。
c.检查汇流箱温度是否正常，观察是否有过热现象。
6.组串箱：a.检查组串箱内部连接线路是否正常，观察是否有松动、损坏等情况。
b.检查组串箱内部配电器设备是否正常运行，观察是否有报警信息。
c.检查组串箱温度是否正常，观察是否有过热现象。
巡检数据记录：1.光伏发电设备：a.表面积灰量：无b.连接处松动：无c.支架系统异常：无d.发电效率正常：是e.发电量达预期：是2.逆变器：a.运行状态正常：是b.风扇运转正常：是c.温度正常：是d.输出电压和电流正常：是3.支架系统：a.无松动现象：是b.无损坏情况：是c.支撑稳固：是4.电缆线路：a.无明显损坏：是b.无过热现象：是c.接头紧固：是5.汇流箱：a.配电器设备正常：是b.无受潮漏电：是c.温度正常：是6.组串箱：a.连接线路正常：是b.配电器设备正常：是c.温度正常：是备注：无异常情况。
附录A （规范性附录） 指标统计及计算方法A.1 生产厂用电率是指统计周期内，光伏发电站生产厂用电量占发电量的百分比（不包括基建、技改用电量）。
%100⨯=PCC E E R 式中：E C —生产厂用电量，单位：KWh ； E P —发电站发电量，单位：KWh 。
A.2 综合厂用电率是指统计周期内，光伏发电站综合厂用电量占发电量的百分比。
%100⨯-+=POUTIN P E E E E R式中：E IN —下网电量，单位：KWh ； E OUT —上网电量，单位：KWh ；E P —发电站发电量，单位：KWh 。
A.3 弃光率是指统计周期内，光伏发电站弃光电量占应发电量的百分比。
%100⨯+=Pq q q E E E R式中：E q —弃光电量，单位：KWh ； E P —发电站发电量，单位：KWh 。
A.4 等效利用小时数是指统计周期内，电站发电量折算到该站全部装机满负荷条件下的发电小时数。
%100⨯=QE H p式中：E P —发电站发电量，单位：KWh 。
Q —电站装机容量，单位：KWh ； A.5 主要设备可利用率：计算公式：/)(zb zb xb xb n n h h D D N D D N D D N D D N A -⨯+-⨯+-⨯+-⨯=%100)(⨯⨯+⨯+⨯+⨯D N D N D N D N zb xb n h式中：A—主要设备可利用率；N h—汇流箱个数；N n—逆变器个数；N xb—箱变个数；N zb—主变个数；D—考核天数，单位：d；D h—汇流箱维修时间，单位：d；D n—逆变器维修时间，单位：d；D xb—箱变维修时间，单位：d；D zb—主变维修时间，单位：d。
光伏发电站运行指标管理要求应符合下表的要求。
表A.1 运行指标管理要求附录B（规范性附录）效率测试相关记录B.2 逆变器效率测试相关记录。
