304不锈钢的力学性能

介绍304L不锈钢性能，密度，计算公式文章来源：钢铁E站通/dict/detail.php?id=38 304L304L不锈钢牌号：00Cr19Ni10（0Cr18Ni10），分析304L不锈钢化学化学成分%C：≤0.03 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：17.0～19.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035。

304L不锈钢的力学性能：屈服强度（N/mm2）≥205抗拉强度≥520延伸率（%）≥40硬度HB ≤187 HRB≤90 HV ≤200 不锈钢棒密度7.93 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃)20 100 50012.1 16.3 21.4线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～40016.0 16.8 17.5 18.1电阻率0.73 Ω·mm2·m-1熔点 1398～1420℃304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。

302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。

302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。

303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。

303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。

304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

不锈钢304l的抗拉强度范围不锈钢304L是一种常用的不锈钢材料，具有优良的抗腐蚀性能和良好的机械性能。

其中，抗拉强度是衡量不锈钢材料性能的重要指标之一。

本文将从不锈钢304L的抗拉强度范围、相关影响因素以及应用领域等方面进行探讨。

不锈钢304L的抗拉强度范围通常为 520 MPa 至 720 MPa。

这个范围是根据实际应用需求和标准规定确定的，可以满足大多数常见应用的要求。

抗拉强度是指材料在拉伸过程中能够承受的最大拉力，是衡量材料抗拉性能的重要指标。

不锈钢304L的抗拉强度受多种因素影响。

首先是化学成分的影响。

304L不锈钢由铁、铬、镍、碳、硅、锰等元素组成，其中铬和镍的含量可以提高不锈钢的抗腐蚀性能和强度。

其次是热处理的影响。

适当的热处理可以改善不锈钢的力学性能，提高其抗拉强度。

此外，冷加工也可以增加不锈钢的抗拉强度，但过度冷加工可能导致材料脆性增加。

不锈钢304L广泛应用于各个领域。

由于其良好的抗腐蚀性能和机械性能，304L不锈钢常用于制造化工设备、医疗器械、食品加工设备、船舶零部件等。

在化工设备中，304L不锈钢可以抵御各种腐蚀介质的侵蚀，保证设备的安全可靠运行。

而在医疗器械领域，304L不锈钢可以满足卫生要求，同时具备较高的强度和耐腐蚀性能。

此外，304L不锈钢还常用于制作家具、建筑装饰等领域，因其外观美观、易于清洁和维护。

不锈钢304L的抗拉强度范围为520 MPa至720 MPa，其抗拉强度受化学成分、热处理和冷加工等因素的影响。

该材料具有广泛的应用领域，包括化工设备、医疗器械、食品加工设备和建筑装饰等。

在实际应用中，根据具体需求选择合适的不锈钢304L材料，以确保产品的质量和性能。

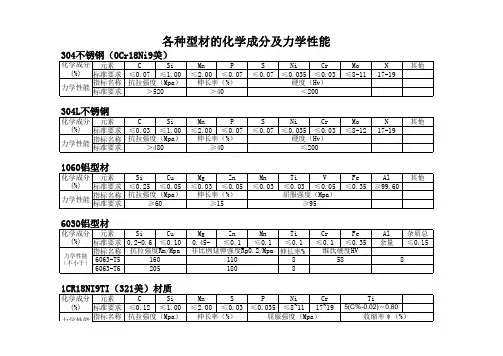

硬铝合金弹性模量0.7×105MPa剪切模量0.27 ×105MPa泊松比0.3线膨胀系数23.6×10-6/K热导率162W/(m·k)比热容871J/(kg·K)铝合金代号屈服力剪切力张力6065 7KSI 13KSI 13KSI7075 15KSI 22KSI 33KSI7A09化学成份铝Al ：余量硅Si ：≤0.50铜Cu ：1.2～2.0镁Mg：2.0～3.0锌Zn：5.1～6.1锰Mn：≤0.15钛Ti ：≤0.10铬Cr：0.16～0.30铁Fe：0.000～0.5007A09力学性能：抗拉强度σb (MPa)：≥530条件屈服强度σ0.2 (MPa)：≥400伸长率δ5 (％)：≥67075合金物理及化学性能熔化温度范围477~638度密度2.8g/cm3无磁性抗氧化性能：良好304不锈钢；C≤0.08 Cr 18.0～20.0 Ni8.00～10.50 屈服强度（N/mm2）≥205抗拉强度≥520延伸率（%）≥40硬度HB ≤187 HRB≤90 HV ≤200密度7.93 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃) 20 100 50012.1 16.3 21.4线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～40016.0 16.8 17.5 18.1电阻率0.73 Ω·mm2·m-1熔点1398～1420℃316L不锈钢C≤0.03 Ni12.00～15.00 Mo ≥175 Mn<=2.0Si<=1.0 Cr16--18 Mo1.8-2.5 S<=0.030 P<=0.035 屈服强度（N/mm2）≥480抗拉强度延伸率（%）≥40硬度HB≤187 HRB≤90 HV≤200密度7.87 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃)100 300 50015.1 18.4 20.9线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～400 20～500 16.0 17.0 17.5 17.8 18.0电阻率0.71 Ω·mm2·m-1熔点1371～1398℃。

304L不锈钢化学化学成分及力学性能304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

304L不锈钢的化学成分：C：≤0.03 ，Si ：≤1.0 ，Mn ：≤2.0 ，Cr ：18.0～20.0 ，Ni ：8.0～11.0，S ：≤0.03 ，P ：≤0.035；304L不锈钢的力学性能：屈服强度（N/mm2）≥205抗拉强度≥520延伸率（%）≥40硬度HB ≤187 HRB≤90 HV ≤200 密度7.93 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃)20 100 500 12.1 16.3 21.4线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～400 16.0 16.8 17.5 18.1电阻率0.73 Ω·mm2·m-1熔点1398～1420℃310S不锈钢化学化学成分及力学性能310S对应国内牌号为0Cr25Ni20，又称2520双相不锈钢，应用范围:石油、电子、化工、医药、轻纺、食品、机械、建筑、核电、航空航天、军工等行业!310S不锈钢的化学成分C :≤0.25，Si :≤1.50，Mn :≤2.00，P :≤0.045，S :≤0.0.03，Cr :24.0-26.0 Ni :19.0-22.0310S不锈钢的力学性能：硬度(HB) :≤187，抗拉强度(бb)(Mpa) :≥520，屈服强度(σs)(Mpa) :≥205，伸长率(δ)% :≥40面积缩减(ψ)% :≥50310S不锈钢通过铬元素的局部氧化使其具有抗氧化性，在铬元素局部氧化的过程中，可以形成一种非常稳定的氧化物（Cr2O3 氧化铬）。

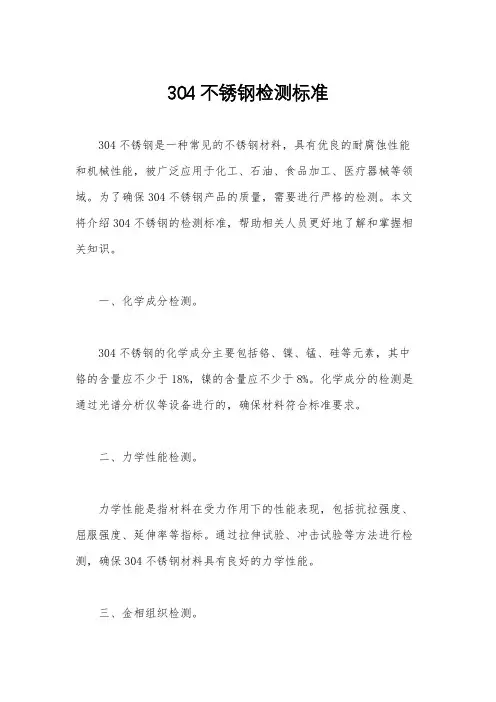

304不锈钢检测标准304不锈钢是一种常见的不锈钢材料，具有优良的耐腐蚀性能和机械性能，被广泛应用于化工、石油、食品加工、医疗器械等领域。

为了确保304不锈钢产品的质量，需要进行严格的检测。

本文将介绍304不锈钢的检测标准，帮助相关人员更好地了解和掌握相关知识。

一、化学成分检测。

304不锈钢的化学成分主要包括铬、镍、锰、硅等元素，其中铬的含量应不少于18%，镍的含量应不少于8%。

化学成分的检测是通过光谱分析仪等设备进行的，确保材料符合标准要求。

二、力学性能检测。

力学性能是指材料在受力作用下的性能表现，包括抗拉强度、屈服强度、延伸率等指标。

通过拉伸试验、冲击试验等方法进行检测，确保304不锈钢材料具有良好的力学性能。

三、金相组织检测。

金相组织检测是通过金相显微镜等设备对304不锈钢的晶粒组织、相结构进行观察和分析，以确定材料的组织形貌、晶粒大小、相含量等指标是否符合标准要求。

四、硬度检测。

硬度是材料抵抗外力压入的能力，常用的硬度检测方法包括布氏硬度、洛氏硬度、维氏硬度等。

通过硬度测试仪等设备对304不锈钢的硬度进行检测，确保其硬度值符合标准要求。

五、表面质量检测。

304不锈钢产品的表面质量直接影响其外观和使用性能，常见的表面缺陷包括氧化皮、划痕、凹坑等。

通过目视检查、放大镜观察、表面粗糙度测试等方法对304不锈钢产品的表面质量进行检测，确保其表面光洁度和平整度符合标准要求。

六、耐腐蚀性能检测。

304不锈钢具有良好的耐腐蚀性能，常用的耐蚀性测试方法包括盐雾试验、化学腐蚀试验等。

通过模拟不同环境条件下的腐蚀试验，评估304不锈钢材料的耐腐蚀性能是否符合标准要求。

七、尺寸偏差检测。

尺寸偏差是指304不锈钢产品在生产加工过程中出现的尺寸不符合设计要求的情况，通过量规、千分尺等工具对产品的尺寸进行检测，确保其尺寸偏差在允许范围内。

以上是对304不锈钢检测标准的介绍，希望能对相关人员有所帮助。

在实际生产和使用中，需要严格按照标准要求进行检测，确保304不锈钢产品的质量和性能达到预期要求，提高产品的竞争力和市场信誉。

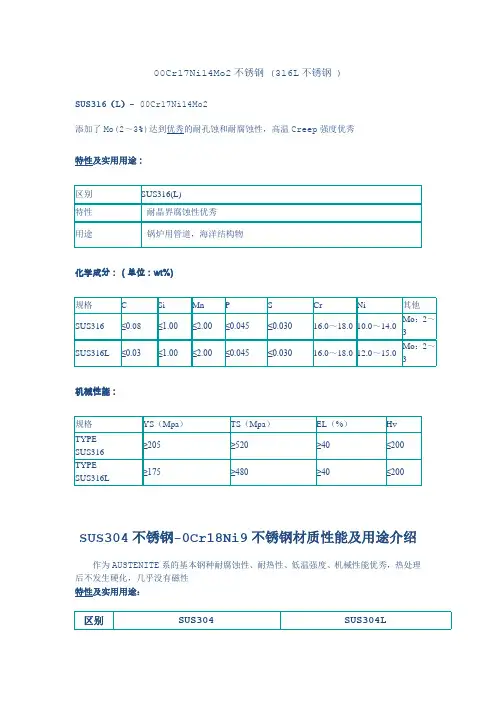

00Cr17Ni14Mo2不锈钢 (316L不锈钢 )SUS316（L）- 00Cr17Ni14Mo2添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀特性及实用用途：化学成分：（单位：wt%)机械性能：SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性特性及实用用途：化学成分：（单位：wt%)机械性能：SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍化学成分：（单位：wt％）机械性能：SUS 430不锈钢钢种介绍1、概要含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。

广泛使用的铁素体系不锈钢。

2、特点1）深冲性能优秀，类似于304钢；2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种；3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备；4）冷轧产品外观光亮度好，漂亮；5)和304比较,价格便宜,作为304钢种的替代钢种。

2、适用范围主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。

6、热处理熔点：1425~15100C；退火：780~8500C。

7、使用状态1）退火状态：NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态8、使用注意事项- 相对304，拉伸性能、焊接性能较差；- 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；- 拉伸加工后表面会出现轧钢方向条状缺陷（ridging），给抛光作业带来很大的困难。

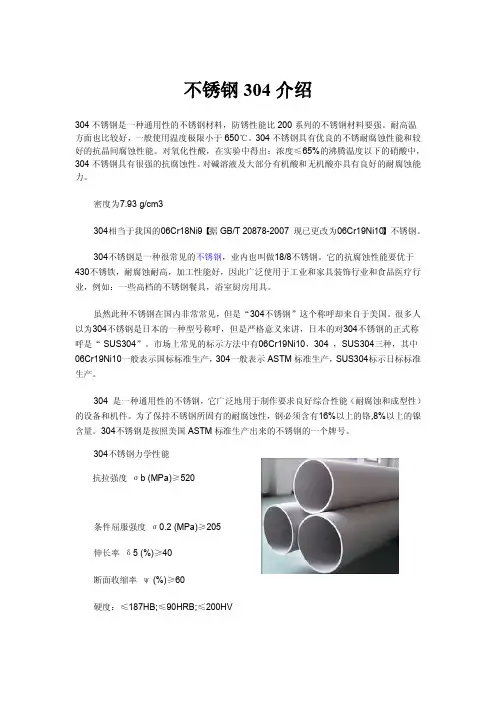

不锈钢304介绍304不锈钢是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。

耐高温方面也比较好，一般使用温度极限小于650℃。

304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。

对氧化性酸，在实验中得出：浓度≤65%的沸腾温度以下的硝酸中，304不锈钢具有很强的抗腐蚀性。

对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

密度为7.93g/cm3304相当于我国的06Cr18Ni9【据GB/T20878-2007现已更改为06Cr19Ni10】不锈钢。

304不锈钢是一种很常见的不锈钢，业内也叫做18/8不锈钢。

它的抗腐蚀性能要优于430不锈铁，耐腐蚀耐高，加工性能好，因此广泛使用于工业和家具装饰行业和食品医疗行业，例如：一些高档的不锈钢餐具，浴室厨房用具。

虽然此种不锈钢在国内非常常见，但是“304不锈钢”这个称呼却来自于美国。

很多人以为304不锈钢是日本的一种型号称呼，但是严格意义来讲，日本的对304不锈钢的正式称呼是“SUS304”。

市场上常见的标示方法中有06Cr19Ni10，304，SUS304三种，其中06Cr19Ni10一般表示国标标准生产，304一般表示ASTM标准生产，SUS304标示日标标准生产。

304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

为了保持不锈钢所固有的耐腐蚀性，钢必须含有16%以上的铬,8%以上的镍含量。

304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。

304不锈钢力学性能抗拉强度σb(MPa)≥520条件屈服强度σ0.2(MPa)≥205伸长率δ5(%)≥40断面收缩率ψ(%)≥60硬度：≤187HB;≤90HRB;≤200HV304n要求，%0.082.000.0450.0301.0018.0–20.08.0-10.5以上四个标准只是常见的几个标准，其实ASTM和JIS中有提到304的不止这几个标准。

304不锈钢物理性能抗拉强度σb (MPa)≥520304不锈钢图册(7张)条件屈服强度σ0.2 (MPa)≥205伸长率δ5 (%)≥40断面收缩率ψ(%)≥60硬度：≤187HB;≤90HRB;≤200HV密度（20℃，Kg/dm2）：7.93熔点（℃）：1398~1454比热容（0~100℃，KJ·kg-1K-1）：0.50热导率（W·m-1·K-1）：（100℃）16.3，（500℃）21.5线胀系数（10-6·K-1）：（0~100℃）17.2，（0~500℃）18.4 电阻率（20℃，10-6Ω·m）：0.73纵向弹性模量（20℃，KN·mm2）：193[1]304L不锈钢板1304L不锈钢板化学成分名称：304L不锈钢板，304L不锈钢平板，304L不锈钢8K板牌号：00Cr19Ni10（0Cr18Ni10）化学成分%C：≤0.03Si ：≤1.0Mn ：≤2.0P ：≤0.035S ：≤0.03Cr ：18.0～20.0Ni ：9.0～13.02304L不锈钢板力学性能屈服强度（N/mm2）≥205抗拉强度≥520延伸率（%）≥40硬度HB ≤187 HRB≤90 HV ≤200密度7.93 g·cm-3比热c(20℃)0.502 J·(g·C)-1热导率λ/W(m·℃)-1 (在下列温度/℃)20 100 50012.1 16.3 21.4线胀系数α/(10-6/℃) (在下列温度间/℃)20～100 20～200 20～300 20～40016.0 16.8 17.5 18.1电阻率0.73 Ω·mm2·m-1熔点1398～1420℃3304L不锈钢板的用途304L不锈钢的发展，已使304L不锈钢的耐蚀性、外观、加工性、强度等特性远远超过其它材料，而且，不锈钢的许多表面处理法，可以取得丰富多彩的颜色及形状，这为不锈钢的发展作出很大的贡献。

不锈钢304国标
【原创实用版】
目录
1.不锈钢 304 的简介
2.不锈钢 304 的国标标准
3.不锈钢 304 的特性和应用
正文
不锈钢 304 是一种通用性的不锈钢材料，它具有优良的耐腐蚀性、焊接性能和可塑性，被广泛应用于建筑、装饰、化工、医疗等各个领域。

在我国，不锈钢 304 的国标标准为 GB/T 20878-2007，这个标准规定了不锈钢 304 的化学成分、力学性能、工艺性能等一系列技术指标。

其中，不锈钢 304 的化学成分主要包括碳（C）≤0.08%，硅（Si）≤1.00%，锰（Mn）≤2.00%，磷（P）≤0.045%，硫（S）≤0.030%，铬（Cr）18.00%-20.00%，镍（Ni）8.00%-11.00%。

不锈钢 304 的特性主要体现在其良好的耐腐蚀性、焊接性能和可塑性。

首先，不锈钢 304 具有良好的耐腐蚀性，在大气、淡水、海水等环境中都能保持良好的耐腐蚀性能。

其次，不锈钢 304 的焊接性能好，可以采用各种焊接方法进行焊接。

最后，不锈钢 304 的可塑性好，可以进行冷弯、热轧、冷拔等加工。

不锈钢 304 的应用领域非常广泛，主要用于建筑装饰、化工设备、医疗设备、食品加工设备等领域。

在建筑装饰领域，不锈钢 304 常用于制作门窗、扶手、栏杆等；在化工设备领域，不锈钢 304 可用于制作储罐、管道、阀门等；在医疗设备领域，不锈钢 304 可用于制作手术器械、注射器等；在食品加工设备领域，不锈钢 304 可用于制作食品机械、烹饪设备等。

第1页共1页。

5mm 304不锈钢板的屈服强度和抗拉强度5mm 304不锈钢板是一种常见的金属材料，在各种工业和建筑应用中广泛使用。

它被广泛用于制造不锈钢储罐、食品加工设备、船舶构造以及建筑结构等领域。

要理解这种不锈钢板的屈服强度和抗拉强度，我们需要首先了解相关的概念和测试方法。

屈服强度和抗拉强度是衡量材料力学性能的关键指标。

屈服强度是指在材料受力时，超过其弹性阶段进入塑性变形阶段时所能承受的最大应力。

抗拉强度则是在材料受力时，能够抵抗拉伸过程中断裂或破坏的最大应力。

对于5mm 304不锈钢板，其屈服强度一般在205 MPa到240 MPa之间。

这意味着在施加超过这个范围的应力时，材料将会发生可观的塑性变形。

相比之下，抗拉强度一般在515 MPa到620 MPa之间。

这个范围表示了材料能够承受的最大拉伸力，超过这个范围将导致断裂或破坏。

这些数值提供了关于材料承载能力的重要信息，对于设计和结构分析非常重要。

以5mm 304不锈钢板为例，假设我们想要设计一个储罐，那么我们需要知道它所能承受的最大力量。

通过了解屈服强度和抗拉强度，我们可以对材料的承载能力有一个基本的了解，并据此进行结构设计。

除了屈服强度和抗拉强度之外，还有一些其他因素也会影响5mm 304不锈钢板的性能。

加工和热处理过程可能会对板材的结构和性能产生影响。

温度和环境条件也可能对不锈钢的性能造成变化。

在实际应用中，还需要综合考虑这些因素。

作为一种常见的金属材料，5mm 304不锈钢板在工业和建筑领域具有广泛的应用前景。

其良好的耐腐蚀性、强度和可加工性使其成为许多应用场合的首选材料。

而对于设计师和工程师来说，对这种材料的了解和正确使用是至关重要的。

只有在充分了解其物理性质和力学性能的基础上，才能合理地应用和设计各种结构和设备。

5mm 304不锈钢板的屈服强度和抗拉强度是评估其力学性能的重要指标。

通过了解这些指标，我们能够了解材料的承载能力和适用范围，从而在实际应用中做出合理的选择和设计。
