园区景观工程电气配套设计要点分享
园区景观工程电气配套设计要点分享
1、园区照明供电干线配线采用TT配线方式，支线采用TN-S配线方式，现场配电箱(柜)处做接地保护；
2、水下灯、壁灯、地埋灯、照树灯使用维护成本高，使用效果一般，以不设置或少设置为原则；
3、灯具间距按景观设计并结合环境综合考虑，基本控制范围：草坪灯1015米；庭院灯2530米；路灯3040米；
4、所有回路灯具数量一般不超过25盏，所有灯具按种类分回路，其中规模较大的园区景观区按奇、偶数划分两路；
5、线路敷设统一采用VV电缆穿聚乙烯管敷设埋地敷设；
6、配电箱（柜）位置尽量设于负荷中心，有条件可就近设在物业室内用房内；供电半径按控制在200米以内。

7、园区照明部分需单独挂表计量；采用的光源以节能灯为主。

8、园区照明各回路分设RCD漏电保护，并按灯具种类设置时间（或光控）控制器，实现分段控制及分时控制；
9、广场或中心景观附近设置单独配电箱或就近配电箱预留负荷及回路，供公共活
动使用；出入口岗亭、小区广场等还需考虑预留专用接线插座或开关，供节日装饰接电；
10、可采用各类成熟太阳能照明装置及采光装置，为物业节能管理创造条件；路灯杆应与房屋本体保持1.5米以上的间距,避免对业主私家生活造成干扰。

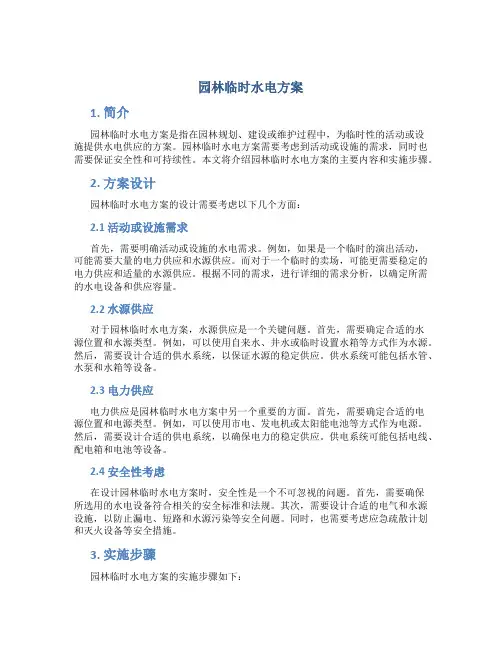

园林临时水电方案1. 简介园林临时水电方案是指在园林规划、建设或维护过程中，为临时性的活动或设施提供水电供应的方案。

园林临时水电方案需要考虑到活动或设施的需求，同时也需要保证安全性和可持续性。

本文将介绍园林临时水电方案的主要内容和实施步骤。

2. 方案设计园林临时水电方案的设计需要考虑以下几个方面：2.1 活动或设施需求首先，需要明确活动或设施的水电需求。

例如，如果是一个临时的演出活动，可能需要大量的电力供应和水源供应。

而对于一个临时的卖场，可能更需要稳定的电力供应和适量的水源供应。

根据不同的需求，进行详细的需求分析，以确定所需的水电设备和供应容量。

2.2 水源供应对于园林临时水电方案，水源供应是一个关键问题。

首先，需要确定合适的水源位置和水源类型。

例如，可以使用自来水、井水或临时设置水箱等方式作为水源。

然后，需要设计合适的供水系统，以保证水源的稳定供应。

供水系统可能包括水管、水泵和水箱等设备。

2.3 电力供应电力供应是园林临时水电方案中另一个重要的方面。

首先，需要确定合适的电源位置和电源类型。

例如，可以使用市电、发电机或太阳能电池等方式作为电源。

然后，需要设计合适的供电系统，以确保电力的稳定供应。

供电系统可能包括电线、配电箱和电池等设备。

2.4 安全性考虑在设计园林临时水电方案时，安全性是一个不可忽视的问题。

首先，需要确保所选用的水电设备符合相关的安全标准和法规。

其次，需要设计合适的电气和水源设施，以防止漏电、短路和水源污染等安全问题。

同时，也需要考虑应急疏散计划和灭火设备等安全措施。

3. 实施步骤园林临时水电方案的实施步骤如下：3.1 现场勘察首先，在园林临时活动或设施所在地进行现场勘察。

通过勘察，了解现有的水电设施和供应情况，以及可能存在的问题和需求。

3.2 需求分析根据现场勘察所获取的信息，进行详细的需求分析。

确定活动或设施的水电需求，并考虑到实际情况和预算限制，制定合理的水电方案。

3.3 设计方案在需求分析的基础上，进行园林临时水电方案的设计。

园林工程现场临电方案一、引言园林工程是指利用园艺学知识，按照一定的设计思路，通过对植物、微地貌、水体、建筑等自然要素和人文要素进行调整和配置，打造出具有美学意义的场地。

在园林工程中，临时用电是不可或缺的一项基础设施。

临时用电的合理规划和布局，不仅可以保障施工现场的正常用电需求，还可以有效保障现场施工的安全和效率。

二、临时用电需求分析1. 园林工程施工现场的用电需求主要包括以下几个方面：（1）施工现场生活区的用电需求，包括员工食堂、宿舍、洗浴间等的用电需求；（2）施工现场各种机械设备的用电需求，包括挖掘机、推土机、起重机等各种施工机械设备的用电需求；（3）施工现场临时建筑的用电需求，包括办公室、仓库、临时搭建的建筑物等的用电需求。

2. 园林工程施工现场的用电特点：（1）用电负荷大：园林工程的施工现场通常需要使用大功率的机械设备，因此用电负荷很大；（2）用电环境复杂：园林工程的施工现场常常处于野外环境，地势复杂，气候变化大，使用临时用电需要考虑环境的复杂性。

三、临时用电方案设计1. 临时用电系统布局（1）根据施工现场的实际情况和用电需求，合理规划临时用电系统的布局。

一般而言，应尽量减少电源设备与用电设备之间的距离，减少线路长度，降低线路电压降，保证用电设备的正常运行。

（2）设计合理的临时用电线路走向和敷设方式，减少因拖拉移动设备造成的电缆磨损和损坏。

对于穿越道路、植被、建筑等特殊区域的电缆敷设应进行特殊保护。

2. 临时用电系统建设（1）选择合适的电源设备。

根据用电负荷大小和施工现场具体情况选择适用的发电机、配电柜和电缆等设备。

（2）安全保护措施。

在临时用电系统的设计和建设过程中，应充分考虑用电设备的安全问题，包括电线绝缘、线路漏电保护等措施。

3. 临时用电系统管理（1）规范用电。

制定临时用电管理制度，明确各种用电行为的规定，对用电设备的使用进行有效管理。

（2）定期检查和维护。

定期检查临时用电系统，及时清理电源设备周围的杂物和植被，确保用电设备的正常运行。

第七章园林供电设计第一节供电的基本概念一、交流电源在现代社会中，广泛应用着交流电。

电能的产生、输配以及应用几乎都采用交流电。

即使在某些场合需要使用直接电，也是通过整流设备将交流电变成直流电而使用。

大小和方向随时间作周期性变化的电压和电流分别称为交流电压和交流电流，统称为交流电。

以交流电的形式产生电能或供给电能的设备，称为交流电源，如发电厂的发电机、公园内的配电变压器、配电盘的电源刀闸、室内的电源插座等等，都可以看作是用户的交流电源。

我国规定电力标准频率为50Hz。

频率、幅值相同而相位互差120°的三个正弦电动势按照一定的方式联接而成的电源，并接上负载形成的三相电路，就称为三相交流电路。

图7-1-1 三相发电机原理图图7-1-2 三相四线制供电三相交流电压是由三相发电机产生的。

图7-1-1为三相发电机的原理图，它主要由电枢和磁极构成。

电枢是固定的，亦称为定子，而磁极是转动的，称为转子。

在定子槽中放置了三个同样的线圈AX、BY和CZ，将三相绕组的起始端A、B、C分别引出三根导线，称为相线(又称火线)，而把发电机的三相绕组的末端X、Y、Z联在一起，称为中性点，用N表示。

由中性点引出一根导线称为中线(又称地线)，这种由发电机引出四条输电线的供电方式，称为三相四线制供电方式。

如图7-1-2。

三相四线制供电的特点是可以得到两种不同的电压，一是相电压Uφ，一为线电压U1，在数值上，线电压为相电压的 3倍，即：U1= 3 Uφ在三相低压供电系统中，最常采用的便是“380／220V三相四线制供电”，即由这种供电制可以得到三相380V的线电压(多用于三相动力负载)，也可以得到单相220V的相电压(多用于单相照明负载及单相用电器)，这两种电压供给不同负载的需要。

二、输配电概述工农业所需用的电能通常都是由发电厂供给的，而大中型发电厂一般都是建筑在蕴藏能源比较集中的地区，距离用电地区往往是几十公里、几百公里乃至1000km以上发电厂、电力网和用电设备组成的统一整体称为电力系统。

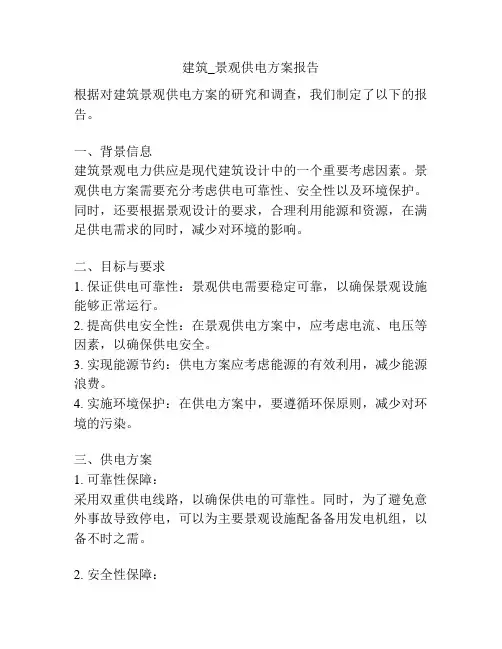

建筑_景观供电方案报告根据对建筑景观供电方案的研究和调查，我们制定了以下的报告。

一、背景信息建筑景观电力供应是现代建筑设计中的一个重要考虑因素。

景观供电方案需要充分考虑供电可靠性、安全性以及环境保护。

同时，还要根据景观设计的要求，合理利用能源和资源，在满足供电需求的同时，减少对环境的影响。

二、目标与要求1. 保证供电可靠性：景观供电需要稳定可靠，以确保景观设施能够正常运行。

2. 提高供电安全性：在景观供电方案中，应考虑电流、电压等因素，以确保供电安全。

3. 实现能源节约：供电方案应考虑能源的有效利用，减少能源浪费。

4. 实施环境保护：在供电方案中，要遵循环保原则，减少对环境的污染。

三、供电方案1. 可靠性保障：采用双重供电线路，以确保供电的可靠性。

同时，为了避免意外事故导致停电，可以为主要景观设施配备备用发电机组，以备不时之需。

2. 安全性保障：景观供电方案中应考虑电流和电压的安全范围，以确保供电的安全性。

同时，要对供电线路进行专业的巡检和维护，确保供电设备的正常运转。

3. 能源节约：通过采用先进的供电技术和设备，例如LED节能灯具和太阳能光伏电池板，来减少能源消耗。

此外，可以利用智能控制系统进行能源管理，实现供电的智能化和自动化。

4. 环境保护：在景观供电方案中，应尽量减少使用化石燃料，以减少对环境的污染。

在可行的情况下，可以采用清洁能源供电，例如风能和太阳能。

此外，还要注意选择环保材料和设备，减少对环境的损害。

四、方案实施与管理1. 实施方案时，需要充分考虑景观设计的需求，与景观设计师和施工方进行充分的沟通和协调。

2. 针对供电设备的维护，应建立定期维护计划，定期巡检设备状态，及时处理故障和问题。

3. 采用智能监控和控制系统，实现对供电设备的远程监控和管理，提高供电的可管理性和可控性。

综上所述，建筑景观供电方案应充分考虑供电可靠性、安全性、能源节约和环境保护的要求。

需要采用双重供电线路、备用发电机组等措施来保障供电可靠性和安全性。

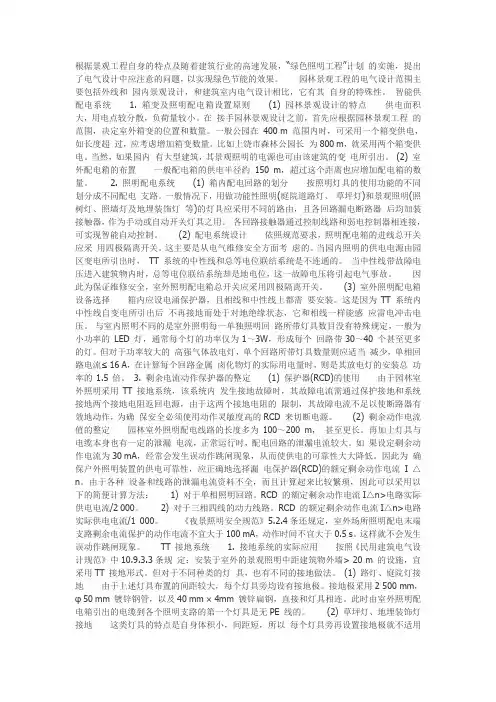

根据景观工程自身的特点及随着建筑行业的高速发展，“绿色照明工程”计划的实施，提出了电气设计中应注意的问题，以实现绿色节能的效果。

园林景观工程的电气设计范围主要包括外线和园内景观设计，和建筑室内电气设计相比，它有其自身的特殊性。

智能供配电系统 1. 箱变及照明配电箱设置原则(1) 园林景观设计的特点供电面积大，用电点较分散，负荷量较小。

在接手园林景观设计之前，首先应根据园林景观工程的范围，决定室外箱变的位置和数量。

一般公园在400 m 范围内时，可采用一个箱变供电，如长度超过，应考虑增加箱变数量。

比如上饶市森林公园长为800 m，就采用两个箱变供电。

当然，如果园内有大型建筑，其景观照明的电源也可由该建筑的变电所引出。

(2) 室外配电箱的布置一般配电箱的供电半径约150 m，超过这个距离也应增加配电箱的数量。

2. 照明配电系统(1) 箱内配电回路的划分按照明灯具的使用功能的不同划分成不同配电支路。

一般情况下，用做功能性照明(庭院道路灯、草坪灯)和景观照明(照树灯、照墙灯及地埋装饰灯等)的灯具应采用不同的路由，且各回路漏电断路器后均加装接触器，作为手动或自动开关灯具之用。

各回路接触器通过控制线路和弱电控制器相连接，可实现智能自动控制。

(2) 配电系统设计依照规范要求，照明配电箱的进线总开关应采用四极隔离开关。

这主要是从电气维修安全方面考虑的。

当园内照明的供电电源由园区变电所引出时，TT 系统的中性线和总等电位联结系统是不连通的。

当中性线带故障电压进入建筑物内时，总等电位联结系统却是地电位，这一故障电压将引起电气事故。

因此为保证维修安全，室外照明配电箱总开关应采用四极隔离开关。

(3) 室外照明配电箱设备选择箱内应设电涌保护器，且相线和中性线上都需要安装。

这是因为TT 系统内中性线自变电所引出后不再接地而处于对地绝缘状态，它和相线一样能感应雷电冲击电压。

与室内照明不同的是室外照明每一单独照明回路所带灯具数目没有特殊规定，一般为小功率的LED 灯，通常每个灯的功率仅为1～3W，形成每个回路带30～40 个甚至更多的灯。

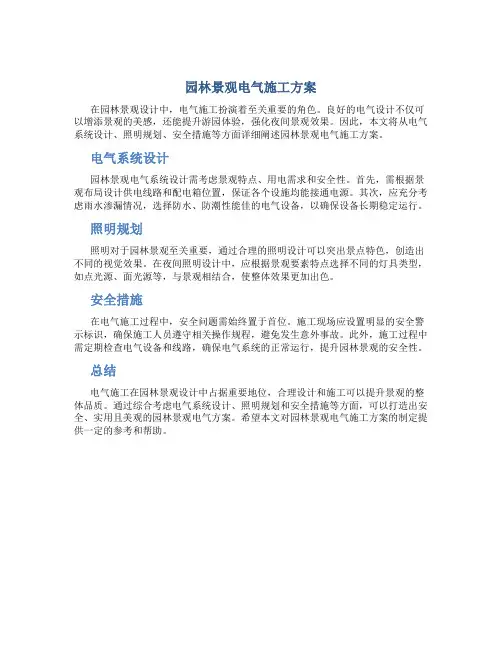

园林景观电气施工方案
在园林景观设计中，电气施工扮演着至关重要的角色。

良好的电气设计不仅可以增添景观的美感，还能提升游园体验，强化夜间景观效果。

因此，本文将从电气系统设计、照明规划、安全措施等方面详细阐述园林景观电气施工方案。

电气系统设计
园林景观电气系统设计需考虑景观特点、用电需求和安全性。

首先，需根据景观布局设计供电线路和配电箱位置，保证各个设施均能接通电源。

其次，应充分考虑雨水渗漏情况，选择防水、防潮性能佳的电气设备，以确保设备长期稳定运行。

照明规划
照明对于园林景观至关重要，通过合理的照明设计可以突出景点特色，创造出不同的视觉效果。

在夜间照明设计中，应根据景观要素特点选择不同的灯具类型，如点光源、面光源等，与景观相结合，使整体效果更加出色。

安全措施
在电气施工过程中，安全问题需始终置于首位。

施工现场应设置明显的安全警示标识，确保施工人员遵守相关操作规程，避免发生意外事故。

此外，施工过程中需定期检查电气设备和线路，确保电气系统的正常运行，提升园林景观的安全性。

总结
电气施工在园林景观设计中占据重要地位，合理设计和施工可以提升景观的整体品质。

通过综合考虑电气系统设计、照明规划和安全措施等方面，可以打造出安全、实用且美观的园林景观电气方案。

希望本文对园林景观电气施工方案的制定提供一定的参考和帮助。

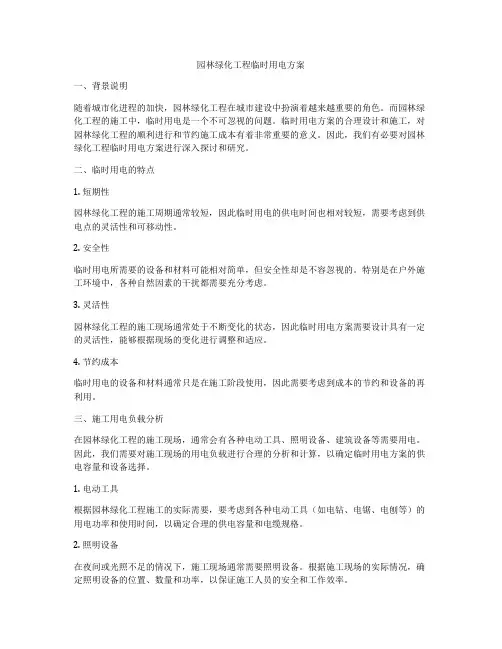

园林绿化工程临时用电方案一、背景说明随着城市化进程的加快，园林绿化工程在城市建设中扮演着越来越重要的角色。

而园林绿化工程的施工中，临时用电是一个不可忽视的问题。

临时用电方案的合理设计和施工，对园林绿化工程的顺利进行和节约施工成本有着非常重要的意义。

因此，我们有必要对园林绿化工程临时用电方案进行深入探讨和研究。

二、临时用电的特点1. 短期性园林绿化工程的施工周期通常较短，因此临时用电的供电时间也相对较短，需要考虑到供电点的灵活性和可移动性。

2. 安全性临时用电所需要的设备和材料可能相对简单，但安全性却是不容忽视的。

特别是在户外施工环境中，各种自然因素的干扰都需要充分考虑。

3. 灵活性园林绿化工程的施工现场通常处于不断变化的状态，因此临时用电方案需要设计具有一定的灵活性，能够根据现场的变化进行调整和适应。

4. 节约成本临时用电的设备和材料通常只是在施工阶段使用，因此需要考虑到成本的节约和设备的再利用。

三、施工用电负载分析在园林绿化工程的施工现场，通常会有各种电动工具、照明设备、建筑设备等需要用电。

因此，我们需要对施工现场的用电负载进行合理的分析和计算，以确定临时用电方案的供电容量和设备选择。

1. 电动工具根据园林绿化工程施工的实际需要，要考虑到各种电动工具（如电钻、电锯、电刨等）的用电功率和使用时间，以确定合理的供电容量和电缆规格。

2. 照明设备在夜间或光照不足的情况下，施工现场通常需要照明设备。

根据施工现场的实际情况，确定照明设备的位置、数量和功率，以保证施工人员的安全和工作效率。

3. 建筑设备园林绿化工程中的建筑设备，如混凝土搅拌机、压路机等，也需要用电。

对这些设备的用电功率、使用时间和供电方式进行合理的分析和计算，以确保供电的稳定和可靠。

四、供电方案设计在确定了施工用电的负载需求后，我们需要设计合理的供电方案，以满足施工现场的用电需求。

供电方案的设计要考虑到供电容量、供电方式、供电点的布置等方面的问题，以保证供电的稳定和安全。
