《物业供配电系统维护保养课程》

配电系统巡检维护培训课件•配电系统概述•巡检维护基础知识•配电设备巡检与维护方法•安全操作规范与注意事项•故障诊断与处理技巧•培训总结与展望01配电系统概述配电系统定义配电系统是将电能从电源分配到各个用电设备的系统，包括高低压配电设备、变压器、开关设备、保护设备、测量仪表、母线、电缆等组成部分。

配电系统组成配电系统由高压配电部分、变压器部分、低压配电部分和用电设备部分组成。

其中，高压配电部分接受电源电能，通过变压器降压后，由低压配电部分将电能分配给各个用电设备。

配电系统定义与组成配电系统作用与重要性配电系统作用配电系统的主要作用是将电能合理、安全、有效地分配到各个用电设备，保证用电设备的正常运行。

同时，配电系统还具有保护、测量、控制等功能，确保电力系统的安全、稳定和经济运行。

配电系统重要性配电系统是电力系统的重要组成部分，其安全、稳定、经济运行对于保障社会生产和生活用电具有重要意义。

一旦配电系统出现故障，将直接影响到用电设备的正常运行，甚至引发安全事故。

常见类型根据电压等级和用途的不同，配电系统可分为高压配电系统、中压配电系统和低压配电系统。

此外，根据运行方式的不同，还可分为放射式、树干式和环式等类型。

特点不同类型的配电系统具有不同的特点。

例如，高压配电系统具有电压等级高、传输距离远、容量大等特点；低压配电系统则具有电压等级低、传输距离短、容量小等特点。

放射式配电系统具有供电可靠性高、故障影响范围小等优点，但投资较大；树干式配电系统则具有投资省、线路有色金属消耗少等优点，但供电可靠性相对较低。

配电系统常见类型及特点02巡检维护基础知识1 2 3通过定期巡检维护，可以及时发现并处理配电系统中的潜在故障和隐患，保障电力系统的安全稳定运行。

确保配电系统安全稳定运行巡检维护可以及时发现设备磨损、老化等问题，采取相应措施进行维修或更换，从而延长设备的使用寿命。

延长设备使用寿命通过对配电系统的巡检维护，可以优化系统运行方式，提高供电质量和效率，减少停电等不良影响。

物业供配电设备维护保养规程1. 引言物业供配电设备是保证物业正常运行的重要组成部分。

为了确保设备的安全稳定运行，延长设备的使用寿命，减少损坏和事故的发生，制定本维护保养规程，对物业供配电设备的维护保养工作进行规范。

2. 设备维护保养的目标2.1 提高设备运行效率：通过规范的维护保养工作，保证设备的正常运行，提高设备的工作效率，减少停机时间。

2.2 延长设备使用寿命：定期维护设备，保养设备，及时发现和解决设备问题，延长设备的使用寿命。

2.3 防止设备故障和事故：通过定期检查和保养，及时排除潜在问题，减少设备故障和事故的发生。

3. 设备维护保养的基本原则3.1 定期检查和保养：按照设备的使用情况和维护保养计划，对设备进行定期的检查和保养。

3.2 及时维修和更换：发现设备故障或损坏，及时进行维修和更换，避免损坏扩大和事故发生。

3.3 环境整洁和用电安全：保持设备周围环境整洁，防止灰尘和异物进入设备；确保用电安全，避免过载和短路。

4. 维护保养工作内容4.1 清洁工作 - 定期对设备进行清洁，特别是设备表面、连接线、插座等部位的清洁，防止灰尘积累。

- 清理设备周围的杂物，确保设备周围空气流通，避免设备过热。

- 定期清理设备内部的滤网，保持设备通风畅通。

4.2 检查工作 - 定期检查设备各部位的连接线是否松动，是否出现老化和损坏现象。

- 检查设备的仪表、指示灯是否正常工作。

- 检查设备的接地是否良好，是否存在漏电风险。

4.3 维修工作 - 定期对设备进行维护和维修，保证设备的正常运行。

- 及时更换损坏或老化的设备和零件。

- 修复设备故障，确保设备的可靠性和安全性。

4.4 管理工作 - 建立设备档案，记录设备维护保养情况、维修记录和更换零件情况。

- 制定维护保养计划，明确维护保养频率和工作内容。

- 培训物业人员，提高其对设备维护保养工作的认识和技能。

5. 维护保养计划5.1 制定维护保养计划：根据设备的特点和使用情况，制定维护保养计划，明确维护保养频率和工作内容。

供配电系统维护课程设计一、教学目标本课程的教学目标是使学生掌握供配电系统的基本概念、原理和维护方法，培养学生对供配电系统的认识和实际操作能力。

具体目标如下：1.知识目标：•掌握供配电系统的基本组成部分及其功能；•理解供配电系统的工作原理和运行机制；•熟悉供配电系统的维护方法和注意事项。

2.技能目标：•能够对供配电系统进行基本的安装、调试和维护；•能够使用相关工具和仪器进行供配电系统的检测和故障排除；•能够制定简单的供配电系统维护计划和方案。

3.情感态度价值观目标：•培养学生的团队合作意识和责任感；•培养学生的创新思维和解决问题的能力；•培养学生的安全意识和对供配电系统的热爱。

二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.供配电系统的基本概念和组成部分：介绍供配电系统的定义、功能和基本组成部分，如发电机、变压器、开关设备等。

2.供配电系统的工作原理和运行机制：讲解供配电系统的工作原理，包括电力传输、分配和使用的过程，以及系统的运行机制和控制方法。

3.供配电系统的维护方法：介绍供配电系统的日常维护、检修和故障排除的方法，包括设备的检查、保养和维修技巧。

4.供配电系统的案例分析：分析一些典型的供配电系统案例，让学生了解实际运行中存在的问题和解决方法，提高学生的问题解决能力。

三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法相结合的方式：1.讲授法：通过教师的讲解，使学生掌握供配电系统的基本概念、原理和维护方法。

2.讨论法：学生进行小组讨论，促进学生之间的交流和思考，培养学生的团队合作意识和创新能力。

3.案例分析法：通过分析典型的供配电系统案例，让学生运用所学知识解决实际问题，提高学生的问题解决能力。

4.实验法：安排学生进行实验操作，使学生在实际操作中掌握供配电系统的维护方法和技巧。

四、教学资源为了支持教学内容和教学方法的实施，将选择和准备以下教学资源：1.教材：选用权威、实用的供配电系统维护教材，作为学生学习的主要参考资料。

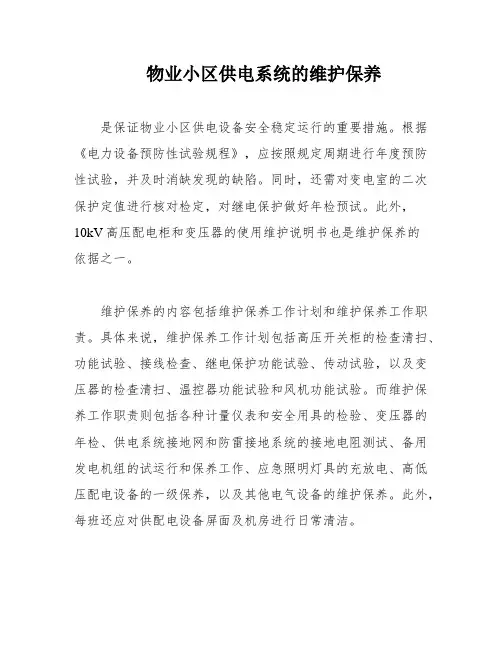

物业小区供电系统的维护保养是保证物业小区供电设备安全稳定运行的重要措施。

根据《电力设备预防性试验规程》，应按照规定周期进行年度预防性试验，并及时消缺发现的缺陷。

同时，还需对变电室的二次保护定值进行核对检定，对继电保护做好年检预试。

此外，10kV高压配电柜和变压器的使用维护说明书也是维护保养的依据之一。

维护保养的内容包括维护保养工作计划和维护保养工作职责。

具体来说，维护保养工作计划包括高压开关柜的检查清扫、功能试验、接线检查、继电保护功能试验、传动试验，以及变压器的检查清扫、温控器功能试验和风机功能试验。

而维护保养工作职责则包括各种计量仪表和安全用具的检验、变压器的年检、供电系统接地网和防雷接地系统的接地电阻测试、备用发电机组的试运行和保养工作、应急照明灯具的充放电、高低压配电设备的一级保养，以及其他电气设备的维护保养。

此外，每班还应对供配电设备屏面及机房进行日常清洁。

维护保养的要求包括维护保养管理制度和预防性试验。

电力设备预防性试验规程是保证供电设备安全稳定运行的重要依据，其中引用的标准包括《高压输变电设备的绝缘配合高电压试验技术》、《绝缘油介电强度测定法》、《电力变压器》、《互感器局部放电测量》、《干式电力变压器》、《高压开关设备通用技术条件》、《高压开关设备六氟化硫气体密封试验导则》、《交流无间隙金属氧化物避雷器》、《镉镍蓄电池直流屏定货技术条件》和《高压开关设备的共用定货技术导则》。

预防性试验应按照规定周期进行年度预防性试验，并及时消缺发现的缺陷。

3.在停电检修期间，必须设置专人看守，并在检修设备上悬挂“禁止合闸”警示牌。

4.在检修期间，必须按照规定程序进行操作，不得随意更改或省略任何步骤。

5.检修结束后，必须进行全面检查，确认设备和系统能够正常运行后方可恢复供电。

6.如经实用考核证明利用带电测量和在检测技术能达到停电试验的效果，经批准可以不做停电试验或适当延长周期。

7.如产品的国家标准或行业标准有变动，执行本规程时应作相应调整。

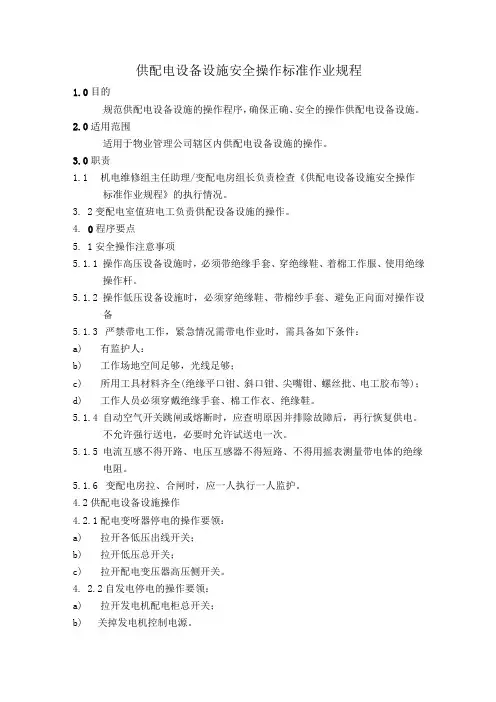

供配电设备设施安全操作标准作业规程1.0目的规范供配电设备设施的操作程序，确保正确、安全的操作供配电设备设施。

2.0适用范围适用于物业管理公司辖区内供配电设备设施的操作。

3.0职责1.1机电维修组主任助理/变配电房组长负责检查《供配电设备设施安全操作标准作业规程》的执行情况。

3.2变配电室值班电工负责供配设备设施的操作。

4.0程序要点5.1安全操作注意事项5.1.1操作高压设备设施时，必须带绝缘手套、穿绝缘鞋、着棉工作服、使用绝缘操作杆。

5.1.2操作低压设备设施时，必须穿绝缘鞋、带棉纱手套、避免正向面对操作设备5.1.3严禁带电工作，紧急情况需带电作业时，需具备如下条件：a)有监护人：b)工作场地空间足够，光线足够；c)所用工具材料齐全(绝缘平口钳、斜口钳、尖嘴钳、螺丝批、电工胶布等)；d)工作人员必须穿戴绝缘手套、棉工作衣、绝缘鞋。

5.1.4自动空气开关跳闸或熔断时，应查明原因并排除故障后，再行恢复供电。

不允许强行送电，必要时允许试送电一次。

5.1.5电流互感不得开路、电压互感器不得短路、不得用摇表测量带电体的绝缘电阻。

5.1.6变配电房拉、合闸时，应一人执行一人监护。

4.2供配电设备设施操作4.2.1配电变呀器停电的操作要领：a)拉开各低压出线开关；b)拉开低压总开关；c)拉开配电变压器高压侧开关。

4.2.2自发电停电的操作要领：a)拉开发电机配电柜总开关；b)关掉发电机控制电源。

4.2.3配电变压器送电的操作要领：a)合上配电变压器高压侧开关；b)合上低压总开关；c)合上各低压出线开关。

4.2.4自发电送电的操作要领：a)合上发电机控制电源；b)合上发电机配电柜总开关。

4.2.5在配电变压器上工作前，操作要领如下：a)拉开高、低压两侧电源；b)验电，确认无电；c)两侧分别挂三相短路接地线；d)高安全围栏，挂上：“有人工作，禁止合闸”标示牌于高、低压开关处。

4.2.6在配电柜开关上工作前，操作要领如下：a)拉开开关、有明显的开路点；b)验电，确认无电c)挂三相短路接地线；d)设置绝缘隔板(与邻近带电体距离在6cm以下者)；e)挂上：“有人工作，禁止合闸”标示牌于停电开关处；f)站在绝缘垫上工作，尽量单手作业。

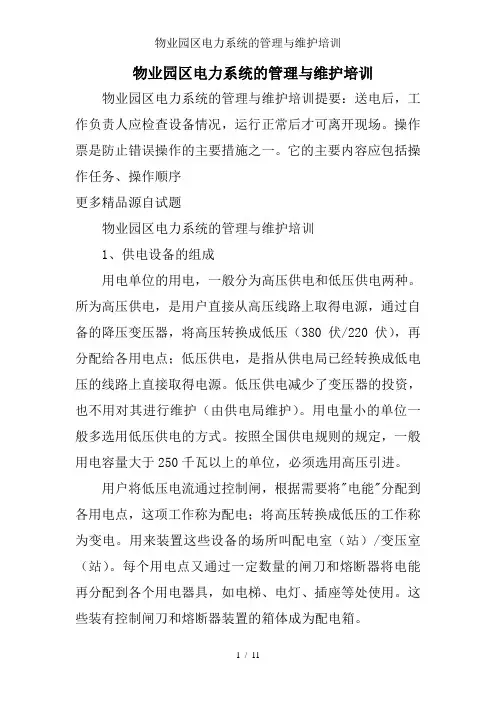

物业园区电力系统的管理与维护培训物业园区电力系统的管理与维护培训提要：送电后，工作负责人应检查设备情况，运行正常后才可离开现场。

操作票是防止错误操作的主要措施之一。

它的主要内容应包括操作任务、操作顺序更多精品源自试题物业园区电力系统的管理与维护培训1、供电设备的组成用电单位的用电，一般分为高压供电和低压供电两种。

所为高压供电，是用户直接从高压线路上取得电源，通过自备的降压变压器，将高压转换成低压（380伏/220伏），再分配给各用电点；低压供电，是指从供电局已经转换成低电压的线路上直接取得电源。

低压供电减少了变压器的投资，也不用对其进行维护（由供电局维护）。

用电量小的单位一般多选用低压供电的方式。

按照全国供电规则的规定，一般用电容量大于250千瓦以上的单位，必须选用高压引进。

用户将低压电流通过控制闸，根据需要将"电能"分配到各用电点，这项工作称为配电；将高压转换成低压的工作称为变电。

用来装置这些设备的场所叫配电室（站）/变压室（站）。

每个用电点又通过一定数量的闸刀和熔断器将电能再分配到各个用电器具，如电梯、电灯、插座等处使用。

这些装有控制闸刀和熔断器装置的箱体成为配电箱。

用电量大的单位，为监视供用电情况，达到安全可靠运行的目的，还必须设置一些声、光、指示信号、控制计量仪表、保安防护系统、操作控制系统等辅助设施。

这些部分共同组成一个完整的共用电系统，使电正常运行。

2、供电设备的管理与维护（1）供电设备的管理对供电设备进行管理的目的是保证其正常运行，供电不间断。

为此，首先应了解和掌握全部设备的各种资料。

应掌握的资料包括以下几个方面：①供电范围内各建筑物的构造方式、用点内容及主要要求（如住宅和商服设施、工厂车间、办公楼等，对用电的要求是不一样的）；②供电方式、电压等级、用电容量、分配方案、配件方法（如高、低压重点保护单位，单、双路供电等）；③全部电气平面图、系统图；④施工中的各级各阶段的验收证明书、变更洽商纪录（如绝缘遥测记录，接地点组织的测定，单、全负荷实验结果报告和支路的负荷电流实测记录，电压变化情况记录等）；⑤核对实际安装的线路及设备的数量、规格、型号、位置是否与图纸要求一致，地下埋设管路的具体位置与平面图是否一致；⑥正式使用后，各用户内的主要用电设备数量、容量及使用规律与负荷变动情况等。

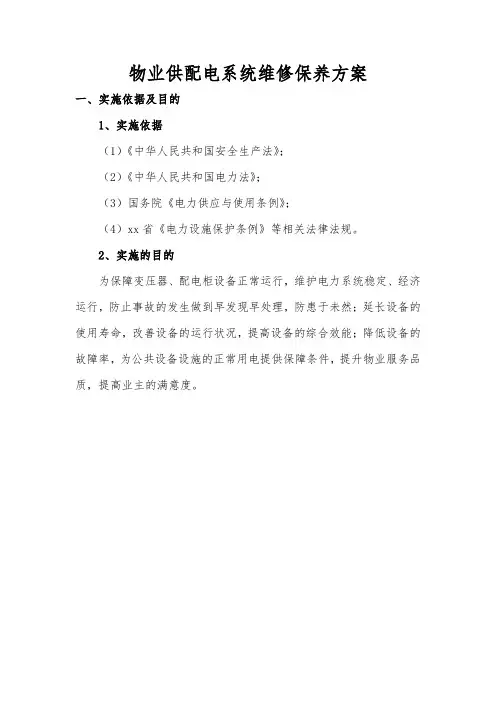

物业供配电系统维修保养方案一、实施依据及目的1、实施依据（1）《中华人民共和国安全生产法》；（2）《中华人民共和国电力法》；（3）国务院《电力供应与使用条例》；（4）xx省《电力设施保护条例》等相关法律法规。

2、实施的目的为保障变压器、配电柜设备正常运行，维护电力系统稳定、经济运行，防止事故的发生做到早发现早处理，防患于未然；延长设备的使用寿命，改善设备的运行状况，提高设备的综合效能；降低设备的故障率，为公共设备设施的正常用电提供保障条件，提升物业服务品质，提高业主的满意度。

二、供配电系统设备的定期维护保养方案和标准1、每日巡视保养项目每日巡视保养项目2、每周保养项目每周保养项目3、年度保养项目年度保养项目三、变压器的检修内容及停电操作和保养程序1、变压器的检修内容（1）检查变压器接地装置应完好；（2）观察变压器引线位置应正常，支持应牢固，引线绝缘良好。

（3）检查接线，紧固松动螺栓。

（4）检查通风散热系统，清洁灰尘，（5）修复变压器变形的外罩和铭牌。

（6)检查中性点接地系统，紧固松动螺栓。

（7）紧固电压调节连接片的固定螺栓。

（8）变压器清灰。

（9）检查铁芯。

（10）检查线圈。

（11）检查绝缘子。

（12）检查进出引线。

（13）检查各绝缘件，检查紧固件、连接件。

（14）变压器高温保护测试。

（15）干式变压器的预防性试验。

（16）检查通风散热系统。

（17）详细做好保养记录表，并归档备查。

2、停电操作和保养程序（1）停电操作程序：1．1保养前须填写《配电室停、送电操作票》经项目分管领导批准后方可进行操作；1.2停电前检查所需工具数量，避免工具遗留在现场，检查绝缘鞋，绝缘手套是否有裂痕；1.3根据工作内容填写《配电室停、送电操作电票》，倒闸操作必须由2人进行,其中,1人为监护人,1人为操作人，监护人负责核对操作步骤并填写《配电室停、送电操作电票》，操作人根据监护人唱票步骤按顺序操作（2）配电室停电操作票填写的具体要求《配电室停、送电操作电票》的填写内容，必须符合安全操作规程，《配电室停、送电操作电票》由工程消安部统一编号，按顺序使用。
