光电导器件
- 格式:ppt
- 大小:970.00 KB
- 文档页数:24

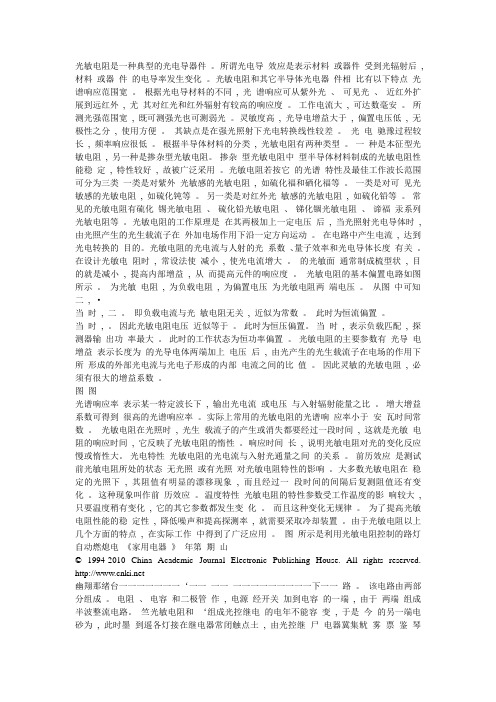

光敏电阻是一种典型的光电导器件。
所谓光电导效应是表示材料或器件受到光辐射后, 材料或器件的电导率发生变化。
光敏电阻和其它半导体光电器件相比有以下特点光谱响应范围宽。
根据光电导材料的不同, 光谱响应可从紫外光、可见光、近红外扩展到远红外, 尤其对红光和红外辐射有较高的响应度。
工作电流大, 可达数毫安。
所测光强范围宽, 既可测强光也可测弱光。
灵敏度高, 光导电增益大于, 偏置电压低, 无极性之分, 使用方便。
其缺点是在强光照射下光电转换线性较差。
光电驰豫过程较长, 频率响应很低。
根据半导体材料的分类, 光敏电阻有两种类型。
一种是本征型光敏电阻, 另一种是掺杂型光敏电阻。
掺杂型光敏电阻中型半导体材料制成的光敏电阻性能稳定, 特性较好, 故被广泛采用。
光敏电阻若按它的光谱特性及最佳工作波长范围可分为三类一类是对紫外光敏感的光敏电阻, 如硫化福和硒化福等。
一类是对可见光敏感的光敏电阻, 如硫化钝等。
另一类是对红外光敏感的光敏电阻, 如硫化铅等。
常见的光敏电阻有硫化锡光敏电阻、硫化铅光敏电阻、锑化锢光敏电阻、谛福汞系列光敏电阻等。
光敏电阻的工作原理是在其两极加上一定电压后, 当光照射光电导体时, 由光照产生的光生载流子在外加电场作用下沿一定方向运动。
在电路中产生电流, 达到光电转换的目的。
光敏电阻的光电流与人射的光系数、量子效率和光电导体长度有关。
在设计光敏电阻时, 常设法使减小, 使光电流增大。
的光敏面通常制成梳型状, 目的就是减小, 提高内部增益, 从而提高元件的响应度。
光敏电阻的基本偏置电路如图所示。
为光敏电阻, 为负载电阻, 为偏置电压为光敏电阻两端电压。
从图中可知二, ·当时, 二。
即负载电流与光敏电阻无关, 近似为常数。
此时为恒流偏置。
当时, 。
因此光敏电阻电压近似等于。
此时为恒压偏置。
当时, 表示负载匹配, 探测器输出功率最大。
此时的工作状态为恒功率偏置。
光敏电阻的主要参数有光导电增益表示长度为的光导电体两端加上电压后, 由光产生的光生载流子在电场的作用下所形成的外部光电流与光电子形成的内部电流之间的比值。
光电导效应的光电器件-回复光电导效应(photoconductive effect)是指材料在受到光照射时其电导性能发生变化的现象。
光电导效应可用于制造各种光电器件,如光电导电阻器、光电导电流器等。
本文将以光电导效应的光电器件为主题,逐步回答相关问题,解释其中的原理和应用。
第一部分:光电导效应的原理光电导效应是指材料在光照射下产生额外的自由载流子(电子和空穴),从而改变其电导性能。
这种效应的基本原理可以通过半导体材料的能带结构来解释。
半导体材料的能带结构分为价带和导带。
当物质处于基态时,价带中的电子几乎全部填满,导带中没有电子。
当光照射到材料上时,光子的能量可能被部分或全部转化为电子激发能,使得部分电子从价带跃迁到导带中,形成自由电子和空穴。
自由电子和空穴的产生增加了材料中的载流子浓度,进而提高了材料的电导率。
第二部分:光电导器件的基本结构和工作原理光电导器件利用光电导效应实现信号的转换和控制。
其中最常见的光电导器件是光电导电阻器,它由一块光敏材料和接线块组成。
光电导电阻器的基本结构如下:首先,将光敏材料片置于透明基板上。
材料选择上常采用石英、硅等半导体材料;然后,在光敏材料上薄膜形成一对电极,电极可采用导电材料如金属等制成;最后,通过接线块将电阻器与电路连接,形成一个封装完整的器件。
当光照射到光敏材料上时,光子的能量被转化为电子激发能,从而增加光敏材料中的自由载流子浓度。
这导致了光敏材料的电导率发生变化,从而改变了器件的电阻值。
当光照的强度增加时,材料中电子和空穴的浓度也增加,电导率增大,电阻值减小;反之,当光照的强度减小或消失时,电导率减小,电阻值增大。
第三部分:光电导器件的应用光电导器件由于其对光照射的敏感性以及其响应速度快等特点,被广泛应用于光电器件领域。
1. 光敏电阻:光敏电阻是光电导器件的一种应用。
它可以根据光照的强度变化调节电路的电阻值,从而实现光敏控制与信号检测。
2. 光敏开关:光敏开关是通过光电导效应控制开关状态的器件。
什么是光的光电探测器和光电导?光的光电探测器和光电导是光电传感器的重要类型,用于检测和测量光信号。
本文将详细介绍光的光电探测器和光电导的原理、结构和应用。
1. 光电探测器(Photodetector)的原理和结构:光电探测器是一种能够将光信号转换为电信号的器件。
它基于光子的能量被半导体材料吸收,激发带载流子,从而形成电流的原理。
最常见的光电探测器类型是光电二极管(Photodiode)和光电倍增管(Photomultiplier Tube),前文已经详细介绍过。
除了这两种常见类型,还有其他一些光电探测器,如光电晶体管、光电场效应晶体管和光电导等。
光电探测器的结构和工作原理与具体的类型有关。
总体而言,光电探测器通常包括光敏元件、电极、引线和封装等部分。
光敏元件是用于吸收光信号并产生电荷载流子的材料,电极用于收集和测量电流,引线用于连接光电探测器与外部电路,封装则是保护和固定光电探测器的外壳。
2. 光电探测器的应用:光电探测器在许多领域有着广泛的应用,包括但不限于以下几个方面:-光通信:光电探测器用于接收光信号,将光信号转换为电信号,并通过电路进行处理和解码,实现光通信的接收端。
-光测量:光电探测器可以用于测量光的强度、波长、频率和相位等参数,用于光谱分析、光度计和光谱仪等。
-光电检测:光电探测器可以用于检测物体的存在、位置和运动等,用于光电开关、光电传感和光电探测等应用。
-光电能转换:光电探测器可以将光能转化为电能,用于太阳能电池板和光伏发电系统等。
3. 光电导(Photoconductor)的原理和结构:光电导是一种能够根据光信号的强度来改变电导率的材料。
光电导的原理是光照射到材料上时,光子的能量被吸收,激发带载流子,从而改变材料的导电性能。
光电导材料通常是半导体材料,如硒化铟(Indium Selenide)、硒化镉(Cadmium Selenide)和硒化铅(Lead Selenide)等。
半导体光电器件类别随着科技的飞速发展,半导体光电器件作为光电子技术的重要组成部分,已经在各个领域展现出了巨大的应用潜力。
本文将从半导体光电器件的基本原理、主要种类以及应用领域等方面进行介绍和分析。
一、基本原理半导体光电器件是利用半导体材料的光电效应将光信号转换为电信号或者将电信号转换为光信号的器件。
其基本原理是光子的能量被半导体材料吸收后,使得材料内的电子从价带跃迁到导带,形成电子空穴对。
通过适当的结构设计,可以将电子空穴对分离,并引导电子或空穴经过外部电路,从而产生电信号。
反之,当外部电信号通过器件时,也可以通过适当的结构将电信号转换为光信号的形式输出。
二、主要种类半导体光电器件的种类繁多,根据其工作原理和功能可以分为以下几类:1. 光电二极管:光电二极管是最简单的光电器件,其结构类似于常见的二极管。
当光照射到光电二极管上时,光子的能量被半导体材料吸收,产生电流。
光电二极管常用于光电转换、光电检测等应用中。
2. 光电导:光电导(Photocoductor)是一种能够在光照射下改变电阻的器件。
其基本原理是光照射到光电导材料上时,光子的能量被吸收,使得材料的电导率发生变化。
光电导器件广泛应用于光电传感、光电控制等领域。
3. 光电晶体管:光电晶体管是一种能够通过光照射控制电流放大的器件。
其结构类似于普通的晶体管,但在基极和发射极之间增加了一个光敏区域。
当光照射到光电晶体管的光敏区域时,光子的能量被吸收,使得光电晶体管的电流放大倍数发生变化。
光电晶体管常用于光电放大、光电开关等应用中。
4. 光电阻:光电阻是一种能够根据光照射强度改变电阻的器件。
其基本原理是光照射到光电阻材料上时,光子的能量被吸收,使得材料的电阻发生变化。
光电阻器件广泛应用于光敏电路、光敏控制等领域。
三、应用领域半导体光电器件在现代科技中的应用非常广泛,涉及到通信、传感、显示、能源等多个领域。
以下是一些典型的应用领域:1. 光通信:半导体光电器件在光纤通信中起着至关重要的作用。
光电器件工作原理光电器件是一类能够将光能转化为电能或将电能转化为光能的器件。
光电器件的工作原理主要涉及光的吸收、光电转换和电流产生等过程。
一、光的吸收光电器件中的光吸收通常通过半导体材料实现。
半导体材料具有带隙能级,当光束照射到半导体材料上时,其中的光子能量可以被半导体吸收。
在光照射下,光子能量被半导体吸收后,电子会从价带跃迁到导带,形成电子空穴对。
光的吸收程度与光子能量与半导体带隙能级之间的关系有关。
二、光电转换光电转换是指将光能转化为电能的过程。
在光电器件中,光的吸收会导致电子在半导体中的能级发生变化,从而产生电流。
根据光电转换的机制不同,光电器件可以分为光电导型器件和光电势型器件。
1. 光电导型器件光电导型器件是通过光照射下的光电导效应来实现光电转换的。
当光照射到光电导型器件上时,光子能量被半导体吸收后,会激发产生电子空穴对。
在电场的作用下,电子和空穴会分别向着相应的电极运动,形成电流。
光电导型器件常见的应用包括光电二极管、光电晶体管等。
2. 光电势型器件光电势型器件是通过光照射下的内光电效应来实现光电转换的。
内光电效应是指当光照射到半导体材料中时,由于光子能量的吸收,半导体材料内部会形成电势差。
通过将半导体材料的两侧连接外电路,就可以利用这个电势差产生电流。
光电势型器件常见的应用包括太阳能电池、光敏电阻等。
三、电流产生在光电器件中,光的吸收和光电转换最终会导致电流的产生。
电流的大小取决于光的强度和光电器件的特性。
光电器件中的电流可以通过外电路连接到其他电子器件中,从而实现光电器件的应用。
根据不同的光电器件类型和具体的应用需求,光电器件的工作原理会有所差异。
但总体而言,光的吸收、光电转换和电流产生是光电器件工作的基本过程。
通过合理设计光电器件的材料、结构和电路,可以实现高效、稳定和可靠的光电转换效果,从而满足各种光电应用的需求。
总结光电器件的工作原理主要涉及光的吸收、光电转换和电流产生等过程。
光电子器件的原理与应用光电子器件是指将光电效应、光伏效应、光致电子效应等光电转换过程直接转换为电信号的电子元器件。
根据其原理和应用,可以分为光电导、光敏、光电二极管、光电晶体管、光电晶体管阵列、光耦合器件等。
一、光电子器件的原理1. 光电转换原理:光电子器件是利用光电转换现象而设计制造出来的器件。
这种器件在光作用下,会产生电子和空穴,从而实现电能的转换。
其主要原理是光学能转化为电子能,并通过对载流子分离而实现电信号输出。
2. 光电导原理:光电导器件采用的是半导体的性质,光照射在半导体上后可以引起电荷的运动,从而改变电阻率。
因此,它可以将光信号转化为电信号,并送至电路中进行处理。
3. 光敏原理:光敏器件在光照射下可以发生电学性质的变化,将光信号转化成为电信号。
它的作用就像摄像头,将光信号传递给接收器。
4. 光电二极管原理:光电二极管采用半导体的电学特性,能够将光强度转化为电流或电压信号。
光照射在PN结上,产生电子和空穴,在电场作用下,由PN结受控的方向将电子和空穴分离,并产生电流或电压信号。
5. 光电晶体管原理:光电晶体管是一种光电转换器件,结构与普通晶体管类似。
它的主要特点是它能够将光转化为电流,从而在它的集电极和发射极之间输出控制电流信号。
6. 光电晶体管阵列原理:光电晶体管阵列是集成了多个光电晶体管的器件。
它将多个光电晶体管封装到一个芯片中,通过电路将它们互联起来,构成一个高级工具,可实现对复杂光场的控制和调制功能。
7. 光耦合器件原理:光耦合器件将LED等光源和光敏器件相连,使得电信号能在光信号的控制下传递和控制。
光耦合器件通常由光源、光电芯片、驱动电路和封装组成。
二、光电子器件的应用光电子器件在电子技术、通信技术、信息技术以及光学、光通信、智能人机界面等领域有着广泛的应用。
下面分别介绍一下光电子器件的应用:1. 通讯:光纤通讯普及以及无线通讯应用的发展推动了光电子器件的广泛应用。
光电子器件可以实现光电信号转换、光信号调制、激光调制、光通信等功能。
光电导效应的光电器件
光电导效应是指当光照射到半导体材料时,会产生电子-空穴对,从而使半导体的电导率增加的现象。
利用光电导效应可以制作多种光电器件,例如光敏电阻、光敏二极管、光敏三极管等。
光敏电阻是一种基于光电导效应的电阻器件,其电阻值随着光强的增加而减小。
光敏电阻通常由半导体材料制成,例如硅、锗、砷化镓等。
当光照射到光敏电阻上时,会产生电子-空穴对,从而使半导体的电导率增加,电阻值减小。
光敏电阻的优点是响应速度快、灵敏度高、成本低,广泛应用于光控开关、光探测器、光敏传感器等领域。
光敏二极管和光敏三极管是一种基于光电导效应的二极管和三极管器件,其工作原理与光敏电阻类似,但具有更高的灵敏度和更快的响应速度。
光敏二极管和光敏三极管通常由硅、锗等半导体材料制成,当光照射到光敏二极管或光敏三极管上时,会产生电子-空穴对,从而使半导体的电导率增加,产生电流信号。
光敏二极管和光敏三极管的优点是灵敏度高、响应速度快、噪声低,广泛应用于光通信、光探测器、光敏传感器等领域。
除了上述光电器件外,利用光电导效应还可以制作其他光电器件,例如光敏电池、光敏集成电路等。
这些光电器件在光学通信、光学检测、光学控制等领域具有广泛的应用前景。
光电导的工作原理光电导是一种光电转换器件,能够将光能转化为电能。
它在光学通信、光电测量、光电能量转换等领域具有广泛的应用。
本文将从物理原理、结构组成和工作过程三个方面介绍光电导的工作原理。
一、物理原理光电导的工作原理基于光电效应。
光电效应是指当光照射到某些物质表面时,光子可以激发材料中的电子从价带跃迁到导带,产生自由载流子(电子或空穴)。
这些自由载流子的移动形成了电流,实现了光能到电能的转换。
二、结构组成光电导的主要结构包括光电转换层、衬底和电极。
光电转换层是光电效应的关键部分,通常采用具有良好光电特性的材料,如硅(Si)、锗(Ge)、硒化镉(CdS)等。
衬底则为光电转换层提供支撑,并具备一定的导电性能。
电极用于连接外部电路,将产生的电流导出。
三、工作过程当光照射到光电转换层上时,光子的能量被转移给该层中的电子,使电子跃迁到导带中成为自由载流子。
这些自由载流子在光电转换层中随机运动,并且受到衬底和电极的影响,形成电流。
光电导通过将电流导出,实现了光能到电能的转换。
值得注意的是,光电导的工作效率与光照强度成正比。
当光照强度增大时,光电导产生的电流也随之增加。
此外,光电导的工作效率还与光电转换层的材料特性和结构设计有关。
不同的材料和结构可以对不同波长范围的光进行选择性吸收和转换,以实现更高的能量转化效率。
总结:光电导是利用光电效应将光能转化为电能的器件。
它的工作原理基于光电效应,光照射到光电转换层上时,光子激发材料中的电子从价带跃迁到导带,形成自由载流子,从而产生电流。
光电导的结构主要包括光电转换层、衬底和电极,其中光电转换层是关键部分,衬底和电极用于提供支撑和连接外部电路。
光电导的工作效率与光照强度、材料特性和结构设计有关。
在实际应用中,可以根据需求选择不同的材料和结构,以提高光电转换的效率和性能。
(字数:394)。
光电二极管光电导模式是工作在反向偏置状态,电路中测得的电流代表器件接受到的光照,测量的输出电流与输入光功率成正比。
光导模式的光电二极管是一种特殊的光电二极管,它具有较高的光电转换效率和较低的噪声特性。
光导模式的光电二极管主要通过光导结构来增强其光电转换效率。
传统的光电二极管一般采用PN结构,当光照射到PN结上时,光子会激发电子和空穴的产生,并产生电流。
然而,这种结构存在一定的缺陷,比如光电转换效率较低、响应速度较慢等。
而光导模式的光电二极管则通过在PN结中引入光导层来改善这些问题。
光导层通常是由高折射率材料制成的,它能够有效地引导光线沿着光电二极管的轴向传输,并增加光子在光电二极管内的吸收概率。
同时,光导层还可以起到隔离和保护的作用,减少外界光的干扰。
