震安科技股份有限公司隔震支座指导安装技术交底目录第一章适用范围 ............................................................................................................ - 1 -第二章编制依据 ............................................................................................................ - 1 -第三章施工安装准备 .................................................................................................... - 1 -1技术准备 ............................................................................................................ - 1 -2人员准备 ............................................................................................................ - 2 -3工器具和设备准备 ............................................................................................ - 2 -第四章安装方法及要求 ................................................................................................ - 2 -1作业流程图 ........................................................................................................ - 2 -2安装前检查 ........................................................................................................ - 3 -3安装步骤及要求 ................................................................................................ - 3 -4构造措施 .......................................................................................................... - 10 -5施工问题及处理建议 ...................................................................................... - 14 -6过程监测 .......................................................................................................... - 17 -第五章隔震工程验收 .................................................................................................. - 19 -1产品检验与验收 .............................................................................................. - 19 -2施工过程检验与验收 ...................................................................................... - 20 -3验收资料 .......................................................................................................... - 21 -4专项和竣工验收 .............................................................................................. - 22 -5隔震标识及维护 .............................................................................................. - 22 -第一章适用范围本指导安装手册适用于震安科技股份有限公司所供货项目建筑隔震橡胶支座的施工指导安装。
桥梁隔震橡胶支座检测是什么隔震橡胶支座检测标准为了防范地震对桥梁建筑造成的损害，保障桥梁使用的安全性，通常要在桥梁建筑结构中使用桥梁隔震橡胶支座，用来吸收和平衡地震所产生的破坏能量。
隔震橡胶支座包括天然橡胶支座（LNR）、铅芯橡胶支座（LRB）和高阻尼橡胶支座（HDR），在生产和具体使用中要求其材料及整体性能要满足相关标准规范，所以要采用专业设备和方法对其进行检测。
检测橡塑材料检测实验室可桥梁隔震橡胶支座检测服务。
作为第三方检测中心，机构拥有CMA、CNAS检测资质，检测设备齐全、数据科学可靠。
隔震橡胶支座检测标准JT/T 852-2023 《公路桥梁摩擦摆式减隔震支座》；GB/T 20688.4-2023 《橡胶支座第4部分：普通橡胶支座》；GB/T 20688.3-2023 《橡胶支座第3部分：建筑隔振橡胶支座》；GB/T 20688.2-2023 《橡胶支座第2部分：桥梁隔振橡胶支座》；GB/T 20688.1-2023 《橡胶支座第1部分：隔震橡胶支座试验方法》隔震橡胶支座检测项目1、外观质量尺寸（外形尺寸、平面尺寸、短边长度、长边长度、支座高度、支座总高度、支座组装高度）内部尺寸（单层橡胶厚度、单层钢板厚度、橡胶保护层厚度）拉伸性能（破坏拉力、拉伸破坏或屈服时对应的剪应变）剪切性能（水平等效刚度、等效阻尼比、屈服后刚度、屈服力）耐久性能（老化性能、徐变性能、疲劳性能）压缩性能（压缩永久变形、竖向压缩刚度、压缩位移、压缩变形量、竖向压缩变形）抗臭氧性能（外观变化）2、质量评价剪切性能相关性（剪应变相关性、加载频率相关性能、压应力相关性、反复加载次数相关性、温度相关性）极限剪切性能（破坏剪应变、屈曲剪应变、滚翻剪应变）低速率变形的反力性能（水平等效刚度或剪力）转动性能、支座平整度、超声波探伤、减隔震性能、摩擦系数、油离度、挥发物含量、体积电阻率、球冠衬板与减震底座缺陷、不锈钢外观质量、聚四氟乙烯板材外观、支座各部件外观。
公路桥梁摩擦摆减隔震球形支座检测报告随着交通运输的不断发展，公路桥梁作为交通运输的重要组成部分，其安全和稳定性显得尤为重要。
而球形支座作为公路桥梁中的重要构件，其质量和性能的稳定性对整个桥梁的安全性有着至关重要的影响。
为了保证球形支座的安全可靠性，本公司对某公路桥梁球形支座进行了全面的检测和评估。
经过专业工程师的严格检测和分析，现将检测报告如下：一、支座基本情况1. 支座材料：采用高强度耐磨材料制成；2. 支座结构形式：球形支座；3. 支座安装位置：位于公路桥梁主体结构上。
二、检测方法1. 检测过程：采用非破坏性检测方法，结合人工检测和现代科技手段对球形支座进行全面检测；2. 检测工具：声波探伤仪、X光射线仪、磁粉探伤仪等；3. 检测内容：对球形支座的结构强度、摩擦摆减隔震能力、安装连接部位等进行全面检测评估。
三、检测结果1. 结构强度：支座结构紧密，没有明显的裂纹和损伤，结构强度良好；2. 摩擦摆减能力：球形支座的摩擦摆减隔震效果良好，能够有效减小桥梁在地震等外力作用下的震动幅度；3. 安装连接部位：支座与桥梁主体连接紧密，无松动和位移现象发生。
四、存在问题及改进措施1. 存在问题：部分支座表面存在一定程度的磨损和酸蚀现象；2. 改进措施：加强对支座的定期检测和维护，及时对磨损和酸蚀部位进行修补和加固处理，保证支座的长期稳定性和安全性。
五、结论经过全面检测和评估，本次对公路桥梁球形支座的检测结果良好，支座结构强度和摩擦摆减隔震能力良好，在使用过程中能够有效保障桥梁的安全和稳定性。
在今后的运行和维护过程中，我们将加强对支座的监测和维护，保障其长期安全可靠性。
在今后的工程建设和交通运输过程中，我们将继续加强对公路桥梁等重要交通设施的检测和评估工作，为保障公共交通系统的安全和稳定性做出更大的努力。
(以上为示例文章，仅供参考)经过对公路桥梁球形支座的全面检测和评估工作，我们对支座的结构强度、摩擦摆减隔震能力、安装连接部位等方面都进行了详尽的了解。

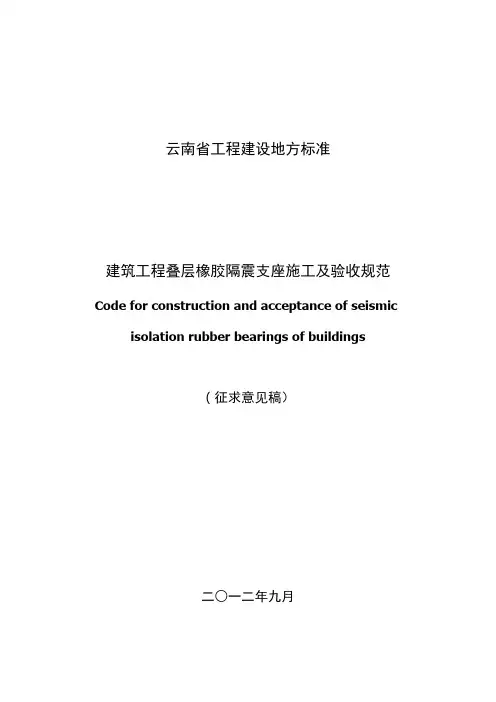

云南省工程建设地方标准建筑工程叠层橡胶隔震支座施工及验收规范Code for construction and acceptance of seismic isolation rubber bearings of buildings（征求意见稿）二○一二年九月前言本标准是根据云南省住房和城乡建设厅的要求，由云南震安减震技术有限公司会同有关单位编制而成。
编制组开展了专题调查和研究，总结了我国、我省近年来建筑工程应用叠层橡胶隔震支座的实践经验并借鉴现行的有关规范标准和相关技术资料，在广泛征求意见的基础上，制订了本标准。
本标准主要内容有：1.总则；2.术语；3.基本规定；4.隔震支座安装施工；5.隔震层相邻构（配）件施工；6.隔震建筑工程验收；7.隔震建筑维护；8.附录。
本标准将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登于云南省土木建筑学会建筑结构专业委员会网站()。
为了提高标准质量，请各单位在执行本标准的过程中，注意总结经验，收集资料，随时将有关的意见和建议反馈给主编单位，以供今后修订时参考。
本标准由云南省住房和城乡建设厅负责管理，由主编单位负责具体技术内容的解释。
本标准主编单位：云南震安减震技术有限公司本标准参编单位：昆明理工大学、云南省地震工程研究院、云南省设计院、昆明恒基建设工程施工图审查中心、云南省建筑工程设计院、昆明有色冶金设计研究院、云南安泰建设工程施工图设计审查事务所有限公司、昆明官房建筑设计有限公司、云南工程建设总承包公司。
目录1总则 (3)2术语 (4)3基本规定 (6)3.1施工管理 (6)3.2施工技术 (6)3.3施工质量与安全 (6)4隔震支座安装施工 (8)4.1一般规定 (8)4.2施工准备 (8)4.3隔震支座及连接件进场 (8)4.4下预埋件定位固定 (9)4.5下支墩混凝土浇筑 (9)4.6隔震支座安装 (10)4.7上支墩混凝土浇筑 (10)4.8隔震支座安装检验批验收 (10)5 隔震层构（配）件施工 (12)5.1一般规定 (12)5.2穿越隔震层管线施工 (12)5.3隔震层楼电梯施工 (13)5.4隔震缝施工 (13)5.5隔震层构（配）件检验批施工验收 (14)6隔震建筑工程验收 (15)6.1一般规定 (15)6.2隔震支座安装分项工程施工验收 (15)6.3隔震层构（配）件分项工程施工验收 (15)6.5隔震层子分部工程施工验收 (15)6.6隔震建筑竣工验收 (16)7隔震建筑标识与维护 (17)7.1隔震建筑标识 (17)7.2隔震建筑维护和检查 (17)附表A隔震支座安装工程检验批质量验收记录表 (19)1总则1.0.1为加强隔震建筑工程施工技术管理，规范施工技术标准，统一施工质量检验、验收标准，确保施工质量，制定本规范。

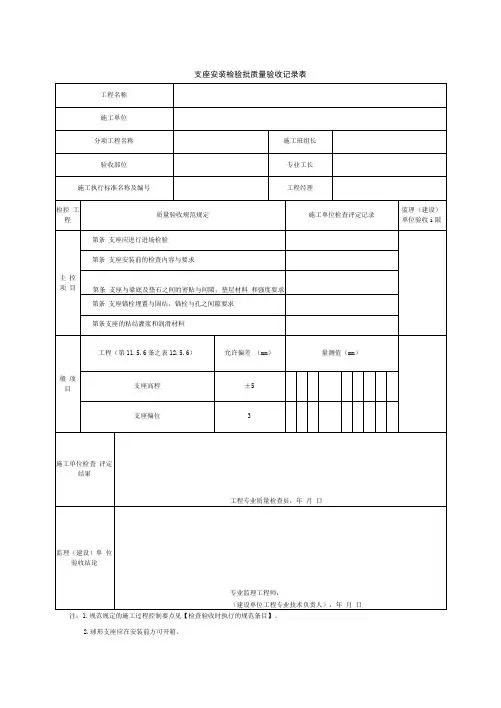

支座检验批质量验收记录一、项目概述支座是建筑和桥梁结构中重要的承载构件，能够传递荷载并保证结构的稳定性。
为确保支座的质量符合设计要求，本文记录了支座检验批的质量验收过程和结果。
二、验收目的支座检验批质量验收的目的是核实支座的生产质量是否符合标准要求，以及是否满足相关设计和规范要求。
通过验收，可以确保支座的可靠性、耐久性和安全性，为后续施工提供保障。
三、验收内容1. 支座制造单位的资质证书和生产检验报告；2. 支座材料的检验报告和原材料合格证明；3. 支座外观质量检查，包括表面平整度、无损伤、划痕、变形等；4. 支座尺寸和几何参数的测量，与设计图纸进行对比；5. 支座的质量控制记录，包括焊接过程控制记录、防腐处理记录等；6. 支座安装预埋件的固定质量验收；7. 支座的功能性能测试，如承载力、刚度等；8. 支座的防水、调整装置的检查；9. 支座的验收合格标志的确认。
四、验收流程1. 验收前，根据设计要求和规范对支座质量验收进行准备；2. 检查支座制造单位的资质证书和生产检验报告，确保其合法、合规；3. 对支座材料进行检验，包括检查材料合格证明和相关检验报告；4. 对支座外观进行质量检查，确保表面平整度、无损伤等符合要求；5. 测量支座尺寸和几何参数，与设计图纸进行对比，确保符合要求；6. 查阅支座的质量控制记录，包括焊接过程控制记录、防腐处理记录等；7. 对支座的安装预埋件进行固定质量验收，包括固定强度和固定位置是否符合要求；8. 对支座进行功能性能测试，如承载性能、刚度等；9. 检查支座的防水、调整装置，确保其功能正常；10. 确认支座验收合格标志，如合格标签、合格证书等；11. 准备支座验收的相关记录。
五、验收结果根据以上的质量验收流程和相关检查，确认支座的质量达到设计要求，并符合相关标准和规范。
支座经过验收合格的认证后，可以进行下一步的施工工作。
六、结论支座检验批的质量验收是确保支座在使用过程中安全可靠的重要环节。
关于现场隔震支座报验联系单现场隔震支座报验联系单是项目管理过程中的一项重要文件，用于报备隔震支座的安装和验收情况。
本文将详细介绍现场隔震支座报验联系单的内容和编写要点。
一、报验联系单的基本信息现场隔震支座报验联系单需要包含以下基本信息：1.项目名称：填写所在项目的名称；2.施工单位：填写施工隔震的公司或团队名称；3.监理单位：填写监理单位的名称；4.隔震支座型号：填写隔震支座的型号；5.批次：填写本次报验的批次号；6.报验人员：填写报验过程中负责人员的姓名和联系方式；7.隔震支座安装日期：填写隔震支座安装完成的日期；8.隔震支座验收日期：填写隔震支座验收完成的日期。
二、报验内容现场隔震支座报验联系单需要包含以下具体内容：1.隔震支座安装情况：对隔震支座的安装情况进行描述，包括安装位置、安装方法、安装精度等；2.隔震支座固定状况：描述隔震支座与结构的固定情况，包括固定点的材料、固定点的数量和位置等；3.隔震支座调试情况：描述隔震支座的调试情况，包括调试的方法、过程和结果等；4.隔震支座质量验收：对隔震支座的质量进行验收，包括支座的外观、材料等；5.隔震支座运行效果：对隔震支座的运行效果进行描述，包括减震效果、刚度等。
三、编写要点编写现场隔震支座报验联系单时需要注意以下要点：1.简洁明了：报验联系单的内容要简洁明了，避免使用过多的专业术语和复杂的句子，以保证读者能够快速理解；2.全面准确：报验联系单的内容要全面准确，对隔震支座的安装、固定、调试、质量验收和运行效果进行详细描述，确保所有关键信息都被覆盖；3.结构清晰：报验联系单的结构要清晰，采用适当的标题和分段，以便读者能够快速定位所需信息；4.附上相关文件：如果有隔震支座的技术文件、施工图纸等相关文件，应在报验联系单中附上，并在联系单中注明相关文件的名称和编号；5.签字确认：报验联系单需要有相关人员的签字确认，包括报验人员、施工单位和监理单位的负责人签字确认。
