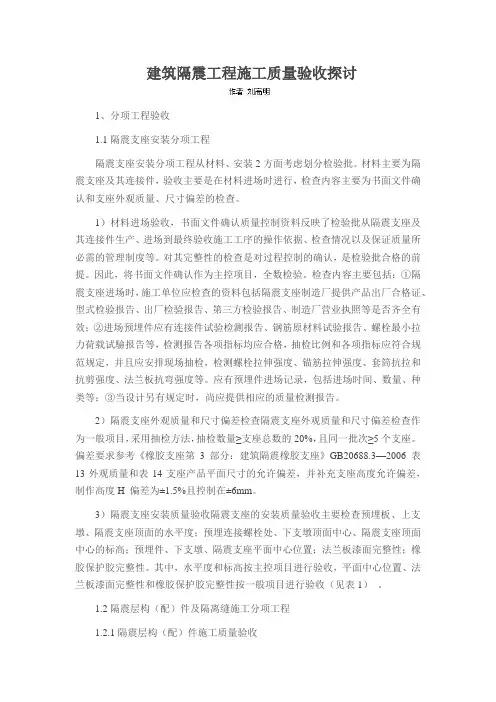

建筑隔震工程施工质量验收探讨1、分项工程验收1.1隔震支座安装分项工程隔震支座安装分项工程从材料、安装2方面考虑划分检验批。
材料主要为隔震支座及其连接件，验收主要是在材料进场时进行，检查内容主要为书面文件确认和支座外观质量、尺寸偏差的检查。
1）材料进场验收，书面文件确认质量控制资料反映了检验批从隔震支座及其连接件生产、进场到最终验收施工工序的操作依据、检查情况以及保证质量所必需的管理制度等。
对其完整性的检查是对过程控制的确认，是检验批合格的前提。
因此，将书面文件确认作为主控项目，全数检验。
检查内容主要包括：①隔震支座进场时，施工单位应检查的资料包括隔震支座制造厂提供产品出厂合格证、型式检验报告、出厂检验报告、第三方检验报告、制造厂营业执照等是否齐全有效；②进场预埋件应有连接件试验检测报告、钢筋原材料试验报告、螺栓最小拉力荷载试驗报告等，检测报告各项指标均应合格，抽检比例和各项指标应符合规范规定，并且应安排现场抽检，检测螺栓拉伸强度、锚筋拉伸强度、套筒抗拉和抗剪强度、法兰板抗弯强度等。
应有预埋件进场记录，包括进场时间、数量、种类等；③当设计另有规定时，尚应提供相应的质量检测报告。
2）隔震支座外观质量和尺寸偏差检查隔震支座外观质量和尺寸偏差检查作为一般项目，采用抽检方法，抽检数量≥支座总数的20%，且同一批次≥5个支座。
偏差要求参考《橡胶支座第3部分：建筑隔震橡胶支座》GB20688.3—2006 表13外观质量和表14支座产品平面尺寸的允许偏差，并补充支座高度允许偏差，制作高度H 偏差为±1.5%且控制在±6mm。
3）隔震支座安装质量验收隔震支座的安装质量验收主要检查预埋板、上支墩、隔震支座顶面的水平度；预埋连接螺栓处、下支墩顶面中心、隔震支座顶面中心的标高；预埋件、下支墩、隔震支座平面中心位置；法兰板漆面完整性；橡胶保护胶完整性。
其中，水平度和标高按主控项目进行验收，平面中心位置、法兰板漆面完整性和橡胶保护胶完整性按一般项目进行验收（见表1）。
云南省工程建设地方标准建筑工程叠层橡胶隔震支座施工及验收规范Code for construction and acceptance of seismic isolation rubber bearings of buildings（征求意见稿）二○一二年九月前言本标准是根据云南省住房和城乡建设厅的要求，由云南震安减震技术有限公司会同有关单位编制而成。
编制组开展了专题调查和研究，总结了我国、我省近年来建筑工程应用叠层橡胶隔震支座的实践经验并借鉴现行的有关规范标准和相关技术资料，在广泛征求意见的基础上，制订了本标准。
本标准主要内容有：1.总则；2.术语；3.基本规定；4.隔震支座安装施工；5.隔震层相邻构（配）件施工；6.隔震建筑工程验收；7.隔震建筑维护；8.附录。
本标准将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登于云南省土木建筑学会建筑结构专业委员会网站()。
为了提高标准质量，请各单位在执行本标准的过程中，注意总结经验，收集资料，随时将有关的意见和建议反馈给主编单位，以供今后修订时参考。
本标准由云南省住房和城乡建设厅负责管理，由主编单位负责具体技术内容的解释。
本标准主编单位：云南震安减震技术有限公司本标准参编单位：昆明理工大学、云南省地震工程研究院、云南省设计院、昆明恒基建设工程施工图审查中心、云南省建筑工程设计院、昆明有色冶金设计研究院、云南安泰建设工程施工图设计审查事务所有限公司、昆明官房建筑设计有限公司、云南工程建设总承包公司。
目录1总则 (3)2术语 (4)3基本规定 (6)3.1施工管理 (6)3.2施工技术 (6)3.3施工质量与安全 (6)4隔震支座安装施工 (8)4.1一般规定 (8)4.2施工准备 (8)4.3隔震支座及连接件进场 (8)4.4下预埋件定位固定 (9)4.5下支墩混凝土浇筑 (9)4.6隔震支座安装 (10)4.7上支墩混凝土浇筑 (10)4.8隔震支座安装检验批验收 (10)5 隔震层构（配）件施工 (12)5.1一般规定 (12)5.2穿越隔震层管线施工 (12)5.3隔震层楼电梯施工 (13)5.4隔震缝施工 (13)5.5隔震层构（配）件检验批施工验收 (14)6隔震建筑工程验收 (15)6.1一般规定 (15)6.2隔震支座安装分项工程施工验收 (15)6.3隔震层构（配）件分项工程施工验收 (15)6.5隔震层子分部工程施工验收 (15)6.6隔震建筑竣工验收 (16)7隔震建筑标识与维护 (17)7.1隔震建筑标识 (17)7.2隔震建筑维护和检查 (17)附表A隔震支座安装工程检验批质量验收记录表 (19)1总则1.0.1为加强隔震建筑工程施工技术管理，规范施工技术标准，统一施工质量检验、验收标准，确保施工质量，制定本规范。
支座检验批质量验收记录一、项目概述支座是建筑和桥梁结构中重要的承载构件，能够传递荷载并保证结构的稳定性。
为确保支座的质量符合设计要求，本文记录了支座检验批的质量验收过程和结果。
二、验收目的支座检验批质量验收的目的是核实支座的生产质量是否符合标准要求，以及是否满足相关设计和规范要求。
通过验收，可以确保支座的可靠性、耐久性和安全性，为后续施工提供保障。
三、验收内容1. 支座制造单位的资质证书和生产检验报告；2. 支座材料的检验报告和原材料合格证明；3. 支座外观质量检查，包括表面平整度、无损伤、划痕、变形等；4. 支座尺寸和几何参数的测量，与设计图纸进行对比；5. 支座的质量控制记录，包括焊接过程控制记录、防腐处理记录等；6. 支座安装预埋件的固定质量验收；7. 支座的功能性能测试，如承载力、刚度等；8. 支座的防水、调整装置的检查；9. 支座的验收合格标志的确认。
四、验收流程1. 验收前，根据设计要求和规范对支座质量验收进行准备；2. 检查支座制造单位的资质证书和生产检验报告，确保其合法、合规；3. 对支座材料进行检验，包括检查材料合格证明和相关检验报告；4. 对支座外观进行质量检查，确保表面平整度、无损伤等符合要求；5. 测量支座尺寸和几何参数，与设计图纸进行对比，确保符合要求；6. 查阅支座的质量控制记录，包括焊接过程控制记录、防腐处理记录等；7. 对支座的安装预埋件进行固定质量验收，包括固定强度和固定位置是否符合要求；8. 对支座进行功能性能测试，如承载性能、刚度等；9. 检查支座的防水、调整装置，确保其功能正常；10. 确认支座验收合格标志，如合格标签、合格证书等；11. 准备支座验收的相关记录。
五、验收结果根据以上的质量验收流程和相关检查，确认支座的质量达到设计要求，并符合相关标准和规范。
支座经过验收合格的认证后，可以进行下一步的施工工作。
六、结论支座检验批的质量验收是确保支座在使用过程中安全可靠的重要环节。
001支座安装检验批质量验收记录1.验收单位：_____________________2.工程名称：_____________________3.施工单位：_____________________4.监理单位：_____________________一、检验依据3.施工合同要求二、验收范围本次验收仅针对001支座安装工程进行，包括支座的安装和固定。
三、验收内容1.支座安装a.确认支座安装的位置和数量符合设计要求。
b.检查支座安装是否牢固，无松动现象。
c.检查支座的制作工艺和材料是否符合要求。
d.检查支座表面是否平整，无明显缺陷。
2.支座固定a.检查支座固定是否牢固，无移位现象。
b.检查支座固定所使用的螺栓和焊接件是否符合要求。
c.检查支座固定是否符合设计要求，无误差。
四、验收过程1.施工前准备a.验收单位组织相关人员对支座安装前的准备工作进行检查，包括材料和设备的检查。
b.确认施工单位已经进行了必要的安全措施，如搭设工作平台、设置警示标识等。
2.实施验收a.验收单位的工作人员观察支座安装过程，确保施工单位按照图纸要求进行安装。
b.验收单位的工作人员进行现场测量和检查，确认支座位置是否准确。
c.验收单位的工作人员检查支座的固定方式和材料，确保符合设计要求。
3.检查记录a.验收单位的工作人员对支座安装进行记录和拍照，详细记录支座的位置、数量、安装工艺、材料等数据。
b.检查记录应包括支座的编号、位置，支座表面的缺陷情况，支座固定的方式和材料等。
五、验收结果1.支座安装和固定均符合设计要求和相关规范，经过验证可验收。
2.部分支座安装和固定不符合设计要求和相关规范，需要施工单位重新修正后复验。
3.部分支座安装和固定严重不符合设计要求和相关规范，需要施工单位重新拆除重做。
六、验收结论1.验收合格，支座安装和固定符合设计要求和相关规范，可以进入下一阶段施工。
2.验收不合格，施工单位需要重新修正安装和固定不符合要求的支座，并重新提交验收。
