基于遗传算法的超宽带微带天线优化设计

格式：pdf
大小：1.06 MB
文档页数：5

下载文档原格式

一种基于遗传算法的阵列天线方向图综合优化方法[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610817665.0(22)申请日 2016.09.12(71)申请人哈尔滨工业大学地址 150006 黑龙江省哈尔滨市南岗区西大直街92号(72)发明人宗华　张赫　刘北佳　(74)专利代理机构哈尔滨市阳光惠远知识产权代理有限公司 23211代理人梁超(51)Int.Cl.G06F 17/50(2006.01)G06N 3/12(2006.01)(54)发明名称一种基于遗传算法的阵列天线方向图综合优化方法(57)摘要本发明提供了一种基于遗传算法的阵列天线方向图综合优化方法，以解决传统阵列天线方向图综合技术计算量大，寻优精度低的问题。

所述的方法包括天线阵模型建立步骤、最优权值获取步骤以及天线阵列方向图生成步骤。

本发明在阵列天线方向图综合技术中使用遗传算法，达到了对无线数字信号的高速时空处理，使信道容量增加、频谱效率提高的效果。

权利要求书2页说明书5页附图2页CN 106407549 A 2017.02.15C N 106407549A1.一种基于遗传算法的阵列天线方向图综合优化方法，其特征在于，天线阵模型建立步骤：N个COCO天线组成阵列，所述阵列包含N2个单极子天线，天线阵列采用均匀直线阵形式，天线阵元间距d≤λ，单元节边长为1/2介质波长：根据天线的工作中心频率f＝1.8GHz，基片材料的介电常数εr＝2.56，为使正反面微带段错落有致，产生适合的传输模式和辐射模式，需a≈b；同时介质板长度L是介质板宽度W的6.5倍，其中b为贴片单元间隔；最优权值获取步骤：步骤1、编码：从解数据的表现型到遗传空间的基因型串结构数据的映射称为编码，解空间Ω—分基因编码空间C；步骤2、初始种群生成：产生一组随机编码解P(k)∈C,k∈[1,2N]，其中N为天线阵元个数，由于遗传算法对应的解空间为各阵元的复数权值ωi，ωi分为实部和虚部，而遗传算法只能对实数进行运算，所以设置每一个初始染色体包含2N列，每列200个基因的数组，所述随机编码解构成原始种群，每个解为一个个体，种群个体数为2N；步骤3、适应度值评估：对种群中的每一个个体所代表的解计算相应的适值，评估解的优劣，并且会对评估后的解按一定准则排序；步骤4、选择：在P(k)和O(t)中按适值的大小优胜劣汰，选择2N个个体重新构成子代种群；按随机均匀分布法、锦标赛法或轮盘赌法挑选双亲；步骤5、重组：通过交叉、变异、再生和迁移操作产生新的后代个体群O(t)∈C,t∈[1, M],M≤2N，新个体组合并以一定概率随机改变了父辈串的特征，将群体内的各个个体随机搭配成对；步骤6、循环步骤3至步骤5，直到取得最优权值；天线阵列方向图生成步骤：利用获取的最优权值对天线阵模型进行验证，从而生成天线阵列方向图。

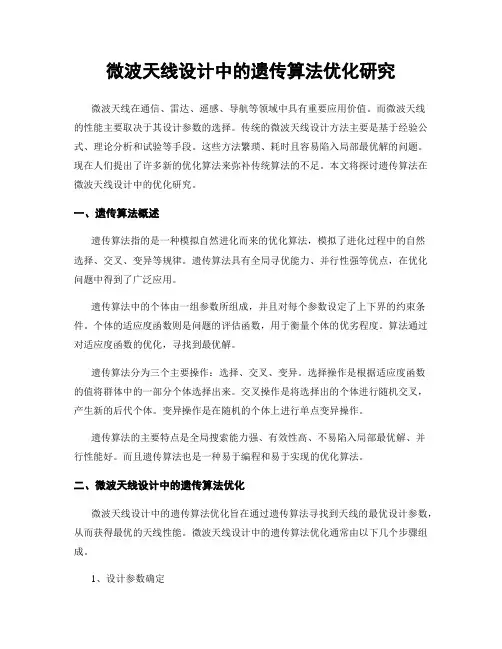

微波天线设计中的遗传算法优化研究

微波天线设计中的遗传算法优化研究微波天线在通信、雷达、遥感、导航等领域中具有重要应用价值。

而微波天线的性能主要取决于其设计参数的选择。

传统的微波天线设计方法主要是基于经验公式、理论分析和试验等手段。

这些方法繁琐、耗时且容易陷入局部最优解的问题。

现在人们提出了许多新的优化算法来弥补传统算法的不足。

本文将探讨遗传算法在微波天线设计中的优化研究。

一、遗传算法概述遗传算法指的是一种模拟自然进化而来的优化算法，模拟了进化过程中的自然选择、交叉、变异等规律。

遗传算法具有全局寻优能力、并行性强等优点，在优化问题中得到了广泛应用。

遗传算法中的个体由一组参数所组成，并且对每个参数设定了上下界的约束条件。

个体的适应度函数则是问题的评估函数，用于衡量个体的优劣程度。

算法通过对适应度函数的优化，寻找到最优解。

遗传算法分为三个主要操作：选择、交叉、变异。

选择操作是根据适应度函数的值将群体中的一部分个体选择出来。

交叉操作是将选择出的个体进行随机交叉，产生新的后代个体。

变异操作是在随机的个体上进行单点变异操作。

遗传算法的主要特点是全局搜索能力强、有效性高、不易陷入局部最优解、并行性能好。

而且遗传算法也是一种易于编程和易于实现的优化算法。

二、微波天线设计中的遗传算法优化微波天线设计中的遗传算法优化旨在通过遗传算法寻找到天线的最优设计参数，从而获得最优的天线性能。

微波天线设计中的遗传算法优化通常由以下几个步骤组成。

1、设计参数确定微波天线需要根据应用环境和性能要求等因素确定设计参数，如天线类型、尺寸、形状、材料等。

2、建立模型根据设计参数建立微波天线的模型，可以采用理论计算、仿真计算等方法。

3、适应度函数构建适应度函数是对天线模型性能的评价函数，一般是关于微波天线的增益、带宽、辐射特性等方面的评价指标。

4、参数编码和变异根据设计参数制定变异方案和编码方式，并对编码后的参数进行变异操作，通过交叉处理得到遗传群体。

5、遗传进化通过对群体的选择、交叉、变异来迭代进化，并得到适应度更优的个体，最终获得最优的天线性能。

微带天线的优化与设计

ｐｅｅｔａｄｃｓｄｒｓｎｄｄｓｕｓ．ｅｎｉｅ
４
Ａｅｅｒｉｖｈｌｉｔｓｓａｔｅｍｎｅａｗｖｍｄｓｉｏｒｓｍｂｄｌｇｏｓｅｔｔｏｉｔｓｆｅｅｅｏｍｃｓｉｃｈｙｌｉｅｎｕｒｅｌａｕｃａｏｆｒｔｐｉｎａｈｂｉｒａｔｎｓｒｅｔ．ｒｕ，ｆｃｎｉｏａｔｎｓｉｒｓ．ｎｎａｉｐｓｅＡａｌｔｅｉｃｓｎｎａａｎｅｅｅｓｎｄｓｓｔｈｉｅｅｆｅｅｅｅｒｃａｄｅ
产口
从于ｌ陶瓷共烧（ｏＴｍｅｔｅｆｅＣｒｉ技术，低ＡＬｗｐｒｕＣ－ｄａｃｅａｒｏｉｅｍ）ｒ利用ＬＣ材｝和１ＴＣｚ一｝艺，设计ｒ一个｝＿作于２Ｇｚ１１微带大线阵，少９Ｈ的６６ｘ亡利用金属过孔技术提高微带人线队
ｓｂｔａｅｕｓｒｔ．
５
６
ＡａｄａｏＣＵｅｓｅｂａｐｉＳ（ａｅｐｉ）ｎｕｉｏｇｔｌＰｔｉａｄｐｌｎＭｐｃｍｐｇｔｈｉｅｔｒｅｆｉｓｅｍｖｙｙｇｓａｎｅｑｎｈｃｔｅｄｓｎｏｍｃｓｉａｔｎｓｈＥｍｄｌｃａｅｓｔｃｒ－ｔｇｄｔｅｉｓｉｏｒｎｎａＴｅｏｅｗｔｏｒｇｉ，ｕｅｉｉｑａｒｉｇｆｒｔｐｅ．ＭｉｈｓｒｈｖｆｎｕａｃｄｅｔｆｃｏａｄｃｖｙｄｌｕｅａｃａｅｄｌｉＳｔｈｉｅＴｅｇｓｕｔｎｔａｉｍｅａｓｓｒｍｅｎｅｎｕ．ｒｅａｄｎｉｎｈｅｔｏｒｄｏｓｏｓＭｃｑｅｈａｎｎｃｉｒｏａｐｃｔｎｏＳｔｈｉｅｄｃｓｄｒｅａｐｌａｏｓＭｎｕａｉｕｓ．ｔｉｆｉｉｆｅｑｒｓｅｃｅ

小型化超宽带与极宽带印刷天线

小型化超宽带与极宽带印刷天线一、本文概述随着无线通信技术的飞速发展，超宽带（UWB）和极宽带（EBW）技术已成为当前研究的热点。

作为无线通信系统的关键组件，天线的设计和性能直接影响到整个系统的性能。

本文将对小型化超宽带与极宽带印刷天线进行深入研究，探讨其设计原理、实现方法以及性能优化等方面的内容。

本文将介绍超宽带和极宽带技术的基本概念和特点，以及它们在无线通信领域的应用场景。

然后，重点讨论小型化超宽带与极宽带印刷天线的设计方法，包括天线结构的选择、材料的选择、尺寸优化等方面。

同时，还将探讨天线性能的评价指标，如带宽、增益、效率等，以及如何通过优化设计提高天线的性能。

本文还将关注小型化超宽带与极宽带印刷天线在实际应用中的挑战和解决方案。

例如，如何在保证天线性能的同时实现小型化，以及如何降低天线成本等。

通过深入分析和研究，本文旨在为天线设计工程师提供有益的参考和指导，推动超宽带和极宽带印刷天线技术的进一步发展和应用。

本文将总结小型化超宽带与极宽带印刷天线的研究现状和发展趋势，展望未来的研究方向和应用前景。

二、超宽带与极宽带印刷天线的基本原理超宽带（Ultra-Wideband, UWB）和极宽带（Extreme-Wideband, EWB）印刷天线是近年来无线通信领域的研究热点，它们的主要优势在于能够在极宽的频带范围内实现高效、稳定的信号传输。

这些天线的设计原理主要基于电磁波的辐射和传播特性，以及印刷电路板（PCB）上的电流分布和阻抗匹配。

电磁波辐射与传播：天线作为电磁波的发射和接收装置，其性能与电磁波的辐射与传播特性密切相关。

超宽带和极宽带印刷天线通过合理设计天线的形状、尺寸和馈电方式，使得天线能够在极宽的频带范围内产生有效的电磁波辐射和接收。

电流分布与阻抗匹配：印刷天线通常由金属导体印刷在介质基板上构成，当电流通过金属导体时，会在导体表面形成电流分布。

超宽带和极宽带印刷天线的设计需要优化导体表面的电流分布，以实现宽频带内的阻抗匹配，从而提高天线的辐射效率和接收灵敏度。

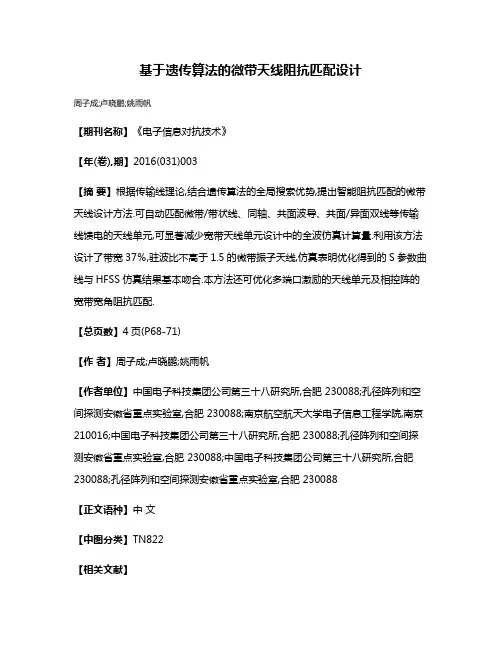

基于遗传算法的微带天线阻抗匹配设计

基于遗传算法的微带天线阻抗匹配设计
周子成;卢晓鹏;姚雨帆
【期刊名称】《电子信息对抗技术》
【年(卷),期】2016(031)003
【摘要】根据传输线理论,结合遗传算法的全局搜索优势,提出智能阻抗匹配的微带天线设计方法.可自动匹配微带/带状线、同轴、共面波导、共面/异面双线等传输线馈电的天线单元,可显著减少宽带天线单元设计中的全波仿真计算量.利用该方法设计了带宽37％,驻波比不高于1.5的微带振子天线,仿真表明优化得到的S参数曲线与HFSS仿真结果基本吻合.本方法还可优化多端口激励的天线单元及相控阵的宽带宽角阻抗匹配.
【总页数】4页(P68-71)
【作者】周子成;卢晓鹏;姚雨帆
【作者单位】中国电子科技集团公司第三十八研究所,合肥 230088;孔径阵列和空间探测安徽省重点实验室,合肥 230088;南京航空航天大学电子信息工程学院,南京210016;中国电子科技集团公司第三十八研究所,合肥 230088;孔径阵列和空间探测安徽省重点实验室,合肥 230088;中国电子科技集团公司第三十八研究所,合肥230088;孔径阵列和空间探测安徽省重点实验室,合肥 230088
【正文语种】中文
【中图分类】TN822
【相关文献】
1.基于遗传算法的传输线阻抗匹配设计 [J], 李文宬;刘兴;杨斐
2.基于数学软件新算法的Γ型阻抗匹配设计 [J], 罗本进
3.基于CST仿真软件的阻抗匹配设计教学实验 [J], 廖臻;廖志斌;刘宇平
4.基于Smith圆图的吸波材料阻抗匹配设计 [J], 陈鑫;刘祥萱
5.基于负载阻抗激励的换能器串联调谐匹配设计 [J], 杨亚丽;刘寒冰
因版权原因，仅展示原文概要，查看原文内容请购买。

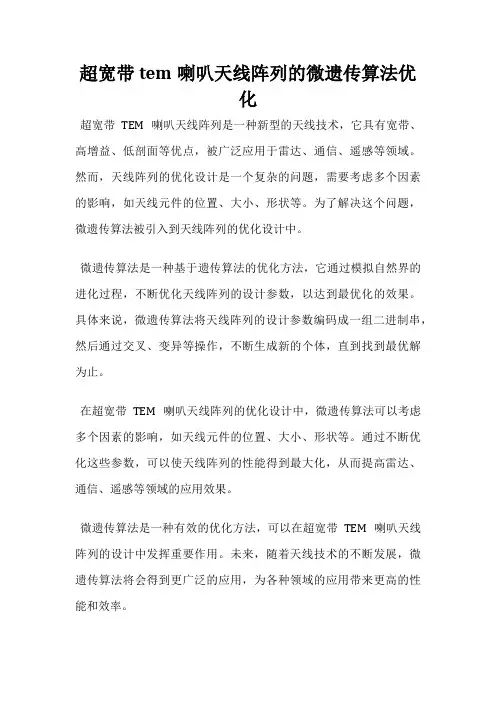

超宽带tem喇叭天线阵列的微遗传算法优化

超宽带tem喇叭天线阵列的微遗传算法优
化
超宽带TEM喇叭天线阵列是一种新型的天线技术，它具有宽带、高增益、低剖面等优点，被广泛应用于雷达、通信、遥感等领域。

然而，天线阵列的优化设计是一个复杂的问题，需要考虑多个因素的影响，如天线元件的位置、大小、形状等。

为了解决这个问题，微遗传算法被引入到天线阵列的优化设计中。

微遗传算法是一种基于遗传算法的优化方法，它通过模拟自然界的进化过程，不断优化天线阵列的设计参数，以达到最优化的效果。

具体来说，微遗传算法将天线阵列的设计参数编码成一组二进制串，然后通过交叉、变异等操作，不断生成新的个体，直到找到最优解为止。

在超宽带TEM喇叭天线阵列的优化设计中，微遗传算法可以考虑多个因素的影响，如天线元件的位置、大小、形状等。

通过不断优化这些参数，可以使天线阵列的性能得到最大化，从而提高雷达、通信、遥感等领域的应用效果。

微遗传算法是一种有效的优化方法，可以在超宽带TEM喇叭天线阵列的设计中发挥重要作用。

未来，随着天线技术的不断发展，微遗传算法将会得到更广泛的应用，为各种领域的应用带来更高的性能和效率。

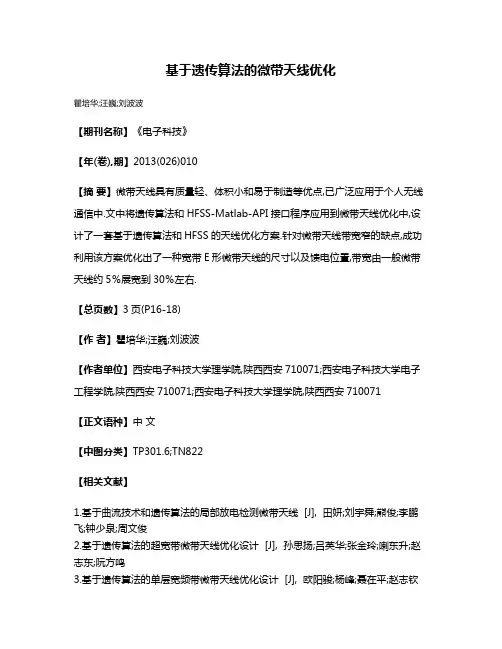

基于遗传算法的微带天线优化

基于遗传算法的微带天线优化
瞿培华;汪巍;刘波波
【期刊名称】《电子科技》
【年(卷),期】2013(026)010
【摘要】微带天线具有质量轻、体积小和易于制造等优点,已广泛应用于个人无线通信中.文中将遗传算法和HFSS-Matlab-API接口程序应用到微带天线优化中,设计了一套基于遗传算法和HFSS的天线优化方案.针对微带天线带宽窄的缺点,成功利用该方案优化出了一种宽带E形微带天线的尺寸以及馈电位置,带宽由一般微带天线约5％展宽到30％左右.
【总页数】3页(P16-18)
【作者】瞿培华;汪巍;刘波波
【作者单位】西安电子科技大学理学院,陕西西安710071;西安电子科技大学电子工程学院,陕西西安710071;西安电子科技大学理学院,陕西西安710071
【正文语种】中文
【中图分类】TP301.6;TN822
【相关文献】
1.基于曲流技术和遗传算法的局部放电检测微带天线 [J], 田妍;刘宇舜;熊俊;李鹏飞;钟少泉;周文俊
2.基于遗传算法的超宽带微带天线优化设计 [J], 孙思扬;吕英华;张金玲;喇东升;赵志东;阮方鸣
3.基于遗传算法的单层宽频带微带天线优化设计 [J], 欧阳骏;杨峰;聂在平;赵志钦
4.遗传算法在微带天线优化中的应用 [J], 杨帆;张雪霞
5.遗传算法在优化设计宽频微带天线中的应用 [J], 陈文俊;黎滨洪;谢涛
因版权原因，仅展示原文概要，查看原文内容请购买。

基于进化算法的超宽带TEM喇叭天线阵列优化概要

基于进化算法的超宽带TEM喇叭天线阵列优化超宽带雷达、超宽带通信、超宽带成像和超宽带电磁脉冲武器等领域的飞速发展,成为推动超宽带天线研究的巨大动力,并对超宽带天线提出了越来越高的要求。

在众多形式的超宽带天线中,TEM(transverseelectromagnetic)喇叭天线及其变形天线是常用的高功率超宽带天线,工作于TEM模,定向辐射能力较强,易于工程实现,在超宽频带内具有恒阻抗特性,可以有效辐射时域窄脉冲信号。

由于馈源、尺寸和功率等因素的限制,宜于采用阵列技术,以方便控制天线的辐射特性,减小波束宽度、降低副瓣电平和提高辐射功率,在诸如雷达系统、电子对抗、地下传感等众多军事和民用领域也有着非常广阔的应用前景。

对超宽带天线阵列的分析存在一定难度,而对它的综合或优化将更具有挑战性,由于超宽带天线阵列中的优化变量与优化目标呈强烈的非线性关系,传统的优化方法往往无能为力--尽管如此,研究较为完善的适合于超宽带天线阵列优化的方法却是非常必要和迫切的,它将直接影响到超宽带天线阵列的各项性能指标以及阵列快速优化设计的实现。

本文将以时域有限差分法(Finite-Difference Time-Domain Method,FDTD)为电磁辐射正问题的求解基础,以全局优化算法--微遗传算法、改进微遗传算法及其多目标进化算法分别处理天线及其阵列的优化问题(逆问题)。

因此,论文首先对应用于超宽带TEM喇叭天线分析的数值方法--时域有限差分方法的特点和算法基本设置进行了简单介绍;对天线辐射问题的相关设置以及应用于超宽带TEM喇叭天线馈电的一维传输线馈电模型进行了描述;详细论述了获取天线远场信息的近-远场外推算法,对天线辐射问题应用改进的快速近-远场转换算法,对等效面近场数据在时域或空域上进行抽样,以尽量少的近场数据,实现不失真的远场转换,节约了计算时间,并给出了计算实例。

论文接着介绍了描述超宽带天线时域特性的参数定义以及天线建模方法,并对其正确性进行了验证;详细论述了超宽带TEM喇叭天线的辐射特性。

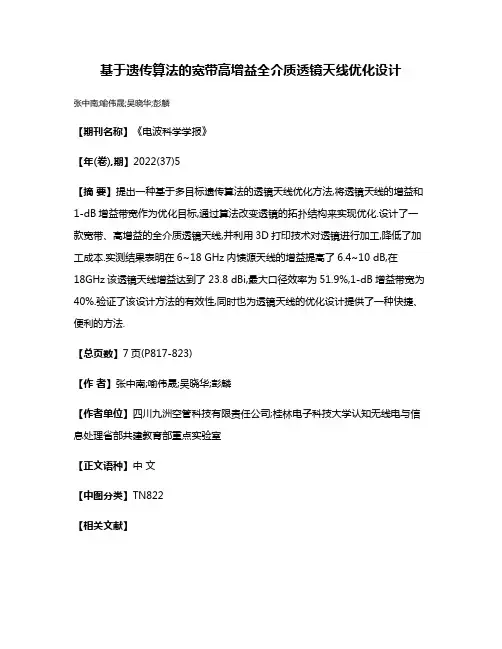

基于遗传算法的宽带高增益全介质透镜天线优化设计

基于遗传算法的宽带高增益全介质透镜天线优化设计
张中南;喻伟晟;吴晓华;彭麟
【期刊名称】《电波科学学报》
【年(卷),期】2022(37)5
【摘要】提出一种基于多目标遗传算法的透镜天线优化方法,将透镜天线的增益和1-dB增益带宽作为优化目标,通过算法改变透镜的拓扑结构来实现优化.设计了一款宽带、高增益的全介质透镜天线,并利用3D打印技术对透镜进行加工,降低了加工成本.实测结果表明在6~18 GHz内馈源天线的增益提高了6.4~10 dB,在
18GHz该透镜天线增益达到了23.8 dBi,最大口径效率为51.9%,1-dB增益带宽为40%.验证了该设计方法的有效性,同时也为透镜天线的优化设计提供了一种快捷、便利的方法.
【总页数】7页(P817-823)
【作者】张中南;喻伟晟;吴晓华;彭麟
【作者单位】四川九洲空管科技有限责任公司;桂林电子科技大学认知无线电与信息处理省部共建教育部重点实验室
【正文语种】中文
【中图分类】TN822
【相关文献】
1.基于遗传算法的高增益宽带拉曼放大器的设计
2.基于相位梯度超表面的高增益透镜天线设计
3.介质谐振器与锥形反射器组合宽带高增益天线的设计
4.毫米波宽带高增益介质超透镜天线设计
5.介质透镜加载的高增益超宽带TEM喇叭天线设计
因版权原因，仅展示原文概要，查看原文内容请购买。

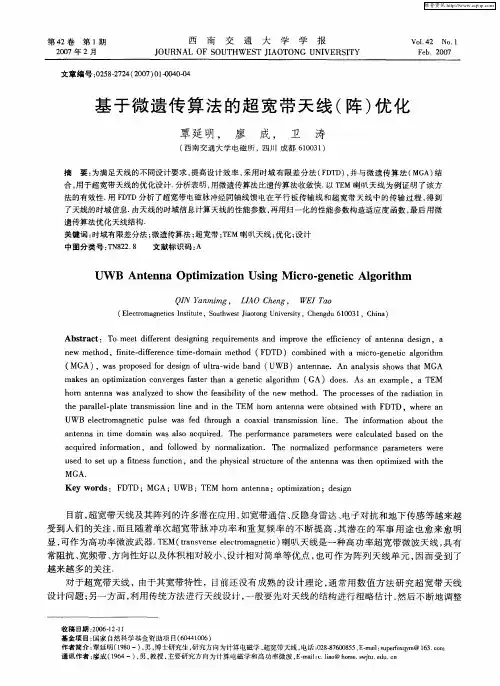

基于微遗传算法的超宽带天线(阵)优化
