工艺施工图说明

建筑施工图设计总说明一、设计依据1、方已审核通过的建筑设计方案。

2、甲方来往的书信,传真等文件。

3、国家现行建筑设计的有关规范、标准。

《民用建筑设计通则》（GB50352-2005）《高层民用建筑设计防火规范》(GB50045-95-2005版）《办公楼建筑设计规范》(JGJ67—2006）《汽车库、修车库、停车场设计防火规范》(GB50067—97。

2003年版)《汽车库建筑设计规范》（JGJ100—98）《城市道路和建筑物无障碍设计规范》（JGJ50—2001)《玻璃幕墙工程技术规范》（JGJ102-2003）《建筑玻璃应用技术规程》(JGJ113-2003）《公共建筑节能设计标准》（GB50189-2005）等。

二、工程概况:1、工程名称：丽园公司4号楼6、抗震设防烈度:七级2、建设地点：长葛市创业园死号地7、建筑耐久年限：一级五十年3、建设单位:长葛市电力公司8、主要结构类型：框架剪力墙结构4、使用功能：办公、会议5、建筑类别及耐火等级：一类高层建筑,耐火等级为一级三、技术经济指标主要经济技术指标表四、总平面1、本工程设计标高±0.000相当于黄河高程标高83。

7M，室内外高差0.900M。

2、建筑定位放线，土方工程、管道布置、道路、广场、绿化等均按总平面图施工.注意各工种之间的配合，注意现有城市及小区的各种管线的走向与位置，避免现有管道造成损坏。

五、建筑注意构造做法要求（一）防水所以防水工程均应按《中南地区通用建筑标准设计建筑配件图集》设防施工。

凡防水材料均应采用非焦油型，凡卷材不宜采用热熔法施工，而宜采用冷粘贴工艺施工。

所以上下水管、电缆等穿越地下室外墙时应埋设防水钢套管（相见大样图)施工时应与各设备专业工程图纸紧密结合。

凡图注明使用防水砂浆者，均为1：2水泥砂浆内掺水泥重量的5％无机铝盐防水剂（BS1)。

各防水材料、隔热材料要求采用优质产品，施工时应严格遵守有关生产厂家规定的施工技术要求。

工程施工图设计说明1. 项目背景本项目是某建筑公司承建的一处办公楼项目，位于城市中心地带，总建筑面积约为20000平方米，共计18层，包括地下室2层和地上16层，主要用途为写字楼。

项目由建筑设计、结构设计、给排水设计、电气设计等专业设计部门共同组成团队，包括施工图设计、审图设计、图纸校对等工作。

2. 施工图设计主要内容本次施工图设计主要包括建筑、结构、给排水、电气四大专业设计的施工图设计工作。

具体内容如下：2.1 建筑设计建筑设计需要根据项目的功能要求和建筑风格，完成建筑外立面、楼层平面、立面剖面、建筑细部等图纸设计。

在设计过程中，需要考虑到建筑的安全、美观、实用等因素，保证建筑的质量和可靠性。

2.2 结构设计结构设计主要包括楼层平面图、结构平面图、结构剖面图、结构连接图、构造细部图等设计内容。

在设计过程中，需要考虑到楼层荷载、地震要求、结构体系等因素，保证建筑的结构安全性和抗震性。

2.3 给排水设计给排水设计主要包括给水管道图、排水管道图、给水设备图、排水设备图等设计内容。

在设计过程中，需要考虑到建筑的用水需求、排水要求、消防设施等因素，保证建筑的给排水系统正常运行。

2.4 电气设计电气设计主要包括电气布线图、电气设备图、照明设计图、插座布置图等设计内容。

在设计过程中，需要考虑到建筑的用电需求、供电要求、照明亮度等因素，保证建筑的电气系统正常运行。

3. 施工图设计流程施工图设计流程主要包括初步设计、方案设计、施工图设计、审图设计、图纸校对等环节。

具体流程如下：3.1 初步设计初步设计是根据项目的功能要求和建筑场地条件，确定建筑布局、结构体系、给排水系统、电气布局等基本设计方案。

初步设计需要综合考虑各专业设计要求，形成整体设计方案。

3.2 方案设计方案设计是在初步设计的基础上，深化建筑、结构、给排水、电气等设计内容，形成详细的方案设计图纸。

方案设计需要细化设计内容，确保设计方案符合国家建筑规范和相关技术标准。

一、工艺设计说明
1、设计依据
1)工程设计合同，合同编号：
2)《建筑设计防火规范》GB50016-2006
3)《工业金属管道设计规范》GB50316—2000(2008年版）
4)《氧气站设计规范》（GB50030—2007)
5)《深度冷冻法生产氧气及相关气体安全技术规程》GB 16912—2008
6)《特种设备安全监察条例》国务院第373号令
7)《压力管道安全管理与监察规定》劳部发［1996]140号
8)其它与本项目有关的现行规范及业主提供的压缩机等资料
2、工艺说明
1）本施工图设计的空分流程依据公司提供的流程设计，该空分装置新建一套空分设备型空分装置。

2）氧气的火灾危险类别属乙类，因此总平面布置和设备选用符合乙类危险品生产要求. 3）本项目有等级为GC2的压力管道,有一定的危险性。

且管道较多,该项目在委托施工安装单位时，应请经当地主管部门确认具有安装资格、并具有丰富经验的施工单位。

施工安装过程必须严格执行现行的国家有关施工及验收规范，以确保该项目的安装质量,保证装置安全投入使用.
4）压力管道在施工前,应由施工单位向当地技术监督部门申报。

施工过程应有技术监督部门进行检验和监督.
3、设计范围
空分设备的全套工艺施工图设计.
分馏塔冷箱由供应商成套供应，具体详见管道及仪表流程图，所有仪表选型及控制系统由供应商提供。

二、设备布置设计说明及安装要求
9)1、设备布置设计按《建筑设计防火规范》GB50016—2006及《深度冷冻法生产氧气及。

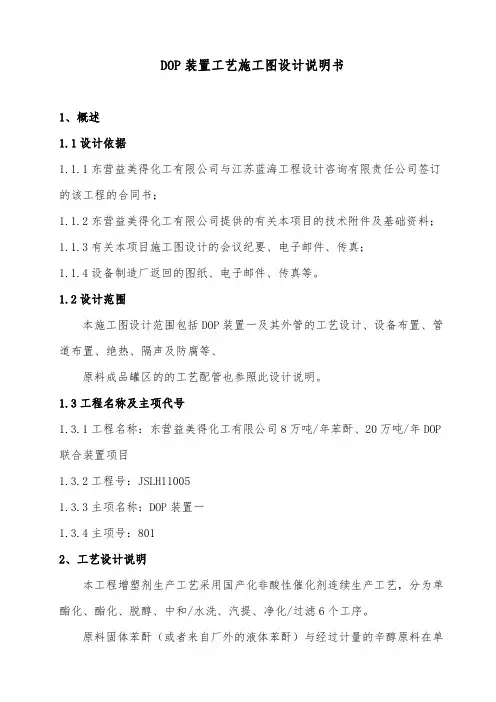

DOP装置工艺施工图设计说明书1、概述1.1设计依据1.1.1东营益美得化工有限公司与江苏蓝海工程设计咨询有限责任公司签订的该工程的合同书；1.1.2东营益美得化工有限公司提供的有关本项目的技术附件及基础资料；1.1.3有关本项目施工图设计的会议纪要、电子邮件、传真；1.1.4设备制造厂返回的图纸、电子邮件、传真等。

1.2设计范围本施工图设计范围包括DOP装置一及其外管的工艺设计、设备布置、管道布置、绝热、隔声及防腐等、原料成品罐区的的工艺配管也参照此设计说明。

1.3工程名称及主项代号1.3.1工程名称：东营益美得化工有限公司8万吨/年苯酐、20万吨/年DOP 联合装置项目1.3.2工程号：JSLH110051.3.3主项名称：DOP装置一1.3.4主项号：8012、工艺设计说明本工程增塑剂生产工艺采用国产化非酸性催化剂连续生产工艺，分为单酯化、酯化、脱醇、中和/水洗、汽提、净化/过滤6个工序。

原料固体苯酐（或者来自厂外的液体苯酐）与经过计量的辛醇原料在单酯釜（R-816、R-817）进行单酯化反应形成单酯后，转移到第一台酯化釜（R-811）中。

在催化剂的作用下，单酯在5台酯化釜中进行连续酯化反应。

酯化反应生成的水和蒸出的过量醇经降膜蒸发器W-815在真空下蒸出过量醇，经冷凝后冷却收集至醇回收罐B-803中循环使用。

脱醇后的粗酯经碱液中和、水洗后送至汽提塔K-830进行真空汽提，塔顶醇水共沸物经冷凝器冷凝，在分离器B-833中分离回收辛醇，K-803底部的粗酯经活性炭吸附脱色，在经粗、精过滤器过滤，滤液经过酯冷却器冷却后送至日检罐，检验合格后的成品送至原料成品罐区。

3、设备布置设计说明3.1设备安装依据3.1.1设备平面布置图和设备立面布置图（JSLH11005-801AE11）3.1.2工艺设备表（JSLH11005-801AE02-1）3.1.3泵规格表（JSLH11005-801AE03-1）3.1.4非标设备厂提供的设计图纸3.1.5定型设备厂商提供的设备安装资料和要求3.2设备安装的注意事项3.2.1设备安装前必须按设计技术文件或技术资料对设备进行联合检查验收。

施工图设计说明书一、概述施工图设计说明书是一种重要的工程技术文件，它详细描述了建筑、结构、给排水、电气、暖通等各个专业的设计理念、方法、成果和注意事项，是指导工程施工的重要依据。

本文将就施工图设计说明书的基本内容、编制方法和注意事项进行探讨。

二、施工图设计说明书的基本内容1、工程概述：包括工程名称、地点、规模、建设单位、设计单位等信息。

2、设计依据：列出设计所遵循的国家标准、规范和相关法规，以及设计基础资料和设计任务书等。

3、建筑设计：描述建筑物的平面布局、立面造型、空间关系、建筑材料、装修标准等内容。

4、结构设计：描述结构类型、荷载分布、地震防护、基础形式、梁板柱等构件的设计等内容。

5、给排水设计：描述给水系统、排水系统、消防系统等的设计参数和施工要求等内容。

6、电气设计：描述电源、配电、照明、通信、自动化控制等系统的设计参数和施工要求等内容。

7、暖通设计：描述空调系统、通风系统、供暖系统等的设计参数和施工要求等内容。

8、施工要求：提出施工前的准备工作、施工流程和质量要求等内容。

三、编制施工图设计说明书的方法1、理解设计任务：深入理解建设单位的需求和相关设计规范，明确设计目标和范围。

2、资料收集与分析：收集相关工程资料，包括地质勘察报告、气象资料、周边环境等信息，进行分析和研究。

3、专业协调与合作：各专业设计师之间进行充分沟通和协调，确保设计方案的专业性和整体性。

4、设计方案制定与优化：根据资料分析和专业协调的结果，制定初步设计方案，并根据实际情况进行优化和完善。

5、图纸绘制与编制：将设计方案转化为具体的施工图纸，包括建筑、结构、给排水、电气、暖通等专业图纸。

施工图设计总说明书一、概述施工图设计总说明书是一种针对建筑工程设计的综合性文件，它涵盖了建筑、结构、给排水、电气、暖通等多个专业的设计内容。

该文件旨在明确施工图设计的总体要求、设计原则和各专业之间的协调方案，为施工单位的施工提供指导和依据。

室内装饰施工图设计说明一：工程概述1.1 工程名称：1.2 业主（甲方）：1.3 本工程装饰设计范围包含：1.4 本次装修设计专业包含：装饰,电气等1.5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范.标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》(2005年版) GB 50045-95《建筑内部装修设计防火规范》GB 50222-95《民用建筑工程室内环境污染控制规范》GB 50325-2001《建筑装饰装修工程施工质量验收规范》GB 50201-2001《全国民用建筑工程设计技术措施》（2003年版）三：图纸说明3.1 标注尺寸均以毫米为单位.3.2 天花高度均为从本层楼地面土建完成面算起地相对标高.3.3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.四：施工说明4.1 工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.4.2 所有饰面材料.灯具.五金地款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4.3 施工工序必须符合《建筑工程质量验收规范》要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.4.4 本工程中使用地金属构件,均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理.防腐和防蛀地表层处理.所有粗木工作及隐蔽部分均需验看后才可安装.4.5 承包人装置五金必须小心,不当之处须慎加修整.五金装妥后须经仔细检验试用,安装后须无毛痕.凹痕等伤害,门球及把手须包裹至油漆完成后为止.4.6 室内装修严格控制室内环境污染地各个环节,（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制,目地为规范施工工艺和提供预算依据,但鉴定装饰材料地更新和施工技术地进步,此技术说明不强制要求.5.2 放线：根据建筑图纸及装饰设计图纸,有甲方负责人,设计单位,施工单位单方工程技术人员共同进行图纸会审交底,到现场做实际定位,并根据规范要求,进行测量水平放线,放线时如现场实际与设计图纸发生尺寸不符时,需要施工单位变更, 甲方和设计单位应同时签字,现场,临时变更并需要施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实行5.3 非承重隔墙工程内装地非承重主要隔墙为C100轻钢龙骨石膏板隔墙,5.4 楼地面工程地砖楼地面：钢筋混凝土楼板或垫层；素水泥浆结合层一道；20厚1:4干硬性泥砂；撒素水泥面（洒适量清水）；10厚地砖白水泥擦缝.六：消防专篇6.1 设计原则及设计依据：本工程为室内装修工程,耐火等级为一级.本次室内装修设计尽量遵循原土建设计地防火分区.防烟分区.人员疏散等各项防火技术设计措施.建筑内部装修防火设计是建筑消防设计地组成部分.内部装修选材设计符合GB50220-95,《建筑内部装修设计防火规范》地各项规定.玻璃隔断上部到顶结构采用轻钢龙骨双面双层石膏板.装修中所有隐蔽部分木龙骨或木制部分均刷防火涂料两遍.所有室内吊顶上地扬声器.火灾自动报警探测器.火灾警铃.自动灭火系统喷洒头空调风口.排烟口位置等,均由相关消防电气.给排水.空调及通风专业详细考虑设计,与室内设计师协商后确定.各专业密切配合,协调统一.6.2 装修施工注意事项:当照明灯具地高温部位靠非A级材料时,应采取隔热.散热等防火保护措施,灯饰使用材料地燃烧性能不应低于B1级.配电箱应安装于不低于B1级地装修材料上.其他施工工艺应遵循国家有关消防规定.天花龙骨根据施工单位及厂家规范施工.七：环保专篇夹板等采用环保材料,装饰材料均采用环保型材料,并按以下标准执行: (GB 18584-2001) 《室内装饰装修材料人造板及其制品中甲醛释放限量》(GB 18581-2001)《室内装饰装修材料溶剂型木器涂料中有害物质限量》(GB 18583-2001)《室内装饰装修材料胶粘剂中有害物质限量》(GB 6566-2001)《建筑材料放射性核素限量》(GB 18582-2001)《室内装饰装修材料内墙涂料中有害物质限量》《室内装饰材料有害物质限量十项标准》八：安防专篇8.1 本设计遵守国家及地方现行有关设计规范.标准：《安全防范工程程序与要求》GA/T75-94《中华人民共和国公安安全行业标准》GA/T70.74.75-94《民用闭路监视电视系统工程技术规范》GA/T70.74.75-948.2 图中红外摄像机点位根据现场实际情况在保证视频图像采集角度及清晰度地前提下可以进行微调8.3 建议吊顶在2400mm左右,保证视频采集图像质量.8.4 本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.8.5工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.8.6 所有材料.设备.型号需由设计师选样并经业主确定后方可施工.8.7 施工必须符合相关要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.8.8 本工程中使用地线管,均为Φ20镀锌穿线铁管.8.9 安防供应商施工过程中,应与工程及时沟通,做好交叉施工.8.10 此施工技术要求参考《中华人民共和国安安全行业标准》8.11 管线铺设线：根据图纸中标明线路路由.布设镀锌穿线铁管,管内铺设SYV75-3(线缆距离超过150米使用SVY75-5)及RVV 2x1.0线缆.计图纸发生尺寸不符时,需要施工单位变更,甲方和设计单位应同时签字.现场临时变更并需施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实施.九：备注1.设计单位：2.施工单位：3.施工单位联系人：4.联系方式：。

施工图设计说明1初步设计批复及执行情况本项目为一阶段施工图设计。

针对本项目具体的特点，在规划的基础上对工程进行了方案设计，并取得业主组织召开的专家评审会通过。

针对方案设计阶段专家及业主方的意见，本项目在本次施工图设计中做出了如下修改：1、优化了路面结构设计、原路面病害处理设计及相关技术指标；2、补充了检测方案与原路面病害处理的对应关系；3、细化了加铺路面结构调平层的设置原则。

2采用的规范、规程和验收标准2.1采用的设计规范、规程1）《市政公用工程设计文件编制深度规定》（2022版）；2）《城市道路工程设计规范》（CJJ37—2022）；3）《城镇道路路面设计规范》（CJJ169-2022）4）《城市道路路基设计规范》（CJJ194-2022）5）《无障碍设计规范》（GB50763-2022）；6）《公路路基设计规范》（JTGD30-2004）；7）《公路沥青路面设计规范》（JTGD50-2006）；8）《公路路面基层施工技术规范》（JTJ034-2000）；9）《无障碍设计规范》（GB50763-2022）；10）《砌体结构设计规范》（GB50003-2022）；11)《公路水泥混凝土路面设计规范》（JTGD40-2022）；12）《公路水泥混凝土路面养护技术规范》（JTJ073.1－2001）；13）《公路路基设计手册》。

2.2采用的施工规范、规程和工程验收标准1）《城镇道路工程施工与质量验收规范》（CJJ1-2022）；2）《公路路基施工技术规范》（JTGF10-2006）；3）《公路水泥混凝土路面施工技术规范》（JTGF30－2003）；4）《公路路面基层施工技术规范》（JTJ034—2000）；5）《固化类路面基层和底基层技术规程》（CJJ/T80-98）；6）《公路沥青路面施工技术规范》（JTGF40-2004）。

3设计概要3.1工程范围、规模及主要工程内容利民路位于宜宾市南岸东区，为该片区内一条主要交通干道。

主要施工工艺技术及说明主要施工工艺技术及说明(一）（一）定位放线技术及要求(1).根据平面图纸(必须在图纸会审中确认的)进行计量、测定、编制坐位。

(2).在总平面中按功能要求分区域及平面轴线及结构几何尺一寸定位。

(3).根据立面图的设计要求，采用用水管定位法，标出各功能区域的实际标高定位。

(4).以立面图的分格及造型设计在施工立面以实际发生的尺寸分配定位放线。

(5).天花跌级造型的定位，以地面中线坐标定位后，将天花跌级造型投影在地面上进行放线造型。

(二)电路管线敷设的技术及要求(1).根据每层的电路施工图的要求定出位置，定出水平标高，悬挂吊杆(吊杆一定要防绣处理)(2).安装接线盒，安装连接电线管，接线盒与铁线管之间用直径6厘米钢筋电焊做跨接处理。

(3).线管的入扣要消除批锋，以防利口刮伤电线。

(4).选用的PVV铜芯电线截面积一定要能满足线路的功率要求。

电线必须有国家有关部门审核出示的合格证书及产品检测报告。

(5).线管穿线的截面积不能大于铁管的截面积3/4，电线不能在线管内存在接口。

(6).金属软管(蛇皮管)在接线盒中接出长度不能超过60公分。

(7).线管的安装注意美观规范，横平竖直，不能乱拉乱接，歪歪斜斜，安装一定要牢固。

(8).接地电压测试不能大于4欧姆。

(三)天花工程技术要求首先确认施工部位，测量设计标高与实际高是否相符，如果天棚标高受到其他设施影响，即报交技术组负责人落实解决。

接着根据确认下来的标高，准确地在墙上1m高四周弹水平线，且按如下的步骤进行严格的施工。

(1)、熟识图纸，了解天棚上的灯具、广播喇叭、空调口、喷淋头、消防探少的具体位置。

使主龙骨在吊放时尽量避开。

(2)、主龙骨吊点间必须保证1平方米内有一吊杆，吊杆应为直径8mm的钢筋，钢筋如不够长需埠接时，必须焊固，不存在虚焊，同时做防锈处理。

拉爆螺丝应完全拉紧，不得有松动；(3)、主龙骨的型号必须满足承受吊顶荷截的要求，主龙骨的间距应在80~1200之间，次龙骨间距不得大于400×600。

⼯艺流程图图标、符号、图⽰、标志及含义画法设备布置图的画法1）视图表⽰⽅法⽐例与图幅，分区，视图配置2）设备表⽰⽅法定型设备和⾮定型设备；同⼀位号的多台设备，在图上可画出⼀台设备的外形，其他的可以只画出基础或⽤双点画线的⽅框表⽰；设备⼀览表。

特征管⼝的⽅位⾓2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平⾯图和I-I剖⾯图。

按⼯艺要求，冷凝器E0401架空，其物料出⼝的管⼝⾼于真空受液槽V0408A和V0408B的进料⼝，物料可以⾃流到V0408A和V0408B中，为便于E0401的⽀承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。

为满⾜操作维修要求，各设备之间留有必要的间距。

剖⾯图表达了室内设备在⽴⾯上的位置关系，剖⾯图的剖切位置在平⾯图上I-I处，蒸馏釜和真空受槽A和B布置在标⾼为5m的楼⾯上，冷凝器布置在标⾼为6.95m处。

3、管道布置图3.1、管道布置图的图⽰1)⼀组视图⽤平⾯图、剖视图等表⽰整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺⼨标注管道管件、阀门、控制点等的平⾯位置尺⼨和标⾼以及建筑物轴线编号、设备位号及说明等。

3)指北针表⽰管道安装的⽅位基准。

4)标题栏注写图名、图号、⽐例、修改、签字等。

5)管⼝表在图纸右上⾓，列出与所有设备管⼝有关内容的管⼝表。

3.2、管道的图⽰⽅法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换⾼清⼤图管道的连接画法管道⽤三通的表⽰法各种管道的画法c.管道附件的画法⽰例：根据图（a）所⽰管道（装有阀门）轴测图画出其平⾯图和⽴⾯图。

分析：该段管道有两部分，主管道的⾛向为⾃下向上⼀向后⼀向左⼀向上⼀向后；⽀管向左。

管道上有四个截⽌阀，上部两个阀的⼿轮朝上（阀门与管道为法兰连接），中间⼀个阀的⼿轮朝右（阀门与管道为螺纹连接），下部⼀个阀的⼿轮朝前（阀门与管道为法兰连接）。

建筑施工图设计说明一、工程概况：建筑名称：建设单位：建设地点：基地面积：总建筑面积：建筑层数：建筑等级：建筑防火等级：结构类型：二、设计依据：1、批准的设计任务书(批文名称、文号、日期)或批准的项目可行性、予可行性研究(批文名称、文号、日期)。

2、初步设计批准文件(批文文号、名称、日期)。

3、有关主管部门（规土、消防、供电、市政、电信、交通、环保、节能、环卫、卫生防疫、劳保、绿化、人防等）对初步设计的审核意见(文号、名称、日期)。

4、调整初步设计的审批文件和审核意见(文号、名称、日期)。

5、设计选用的主要规范。

三、本施工图建筑总体定位以规划管理部门或____年____月____日________勘察单位提供的测绘图为依据。

四、设计标高：本项目的设计标高±0.000相当于绝对标高，室内外高差。

五、设计总则：1、除特别说明外，本工程施工图所注尺寸除总图及标高以米为单位外，其余均以毫米为单位。

2、施工图中的平、立、剖面图及节点详图等使用时应以所注尺寸为准，不能直接以图纸比例量度测算。

3、所有与工艺、公用设备相关的预留洞、预埋件、管弄等必须与相关的工艺、公用设备工种的图纸密切配合。

4、除本图已作详细表述外，屋面、吊顶、地面、砌体、木结构、幕墙、门窗、内外装饰等单项工程的建筑用料、规格、施工要求尚应符合现行的国家或地方各项设计和施工验收规范。

5、本施工图设计说明，仅适用于本院承担的设计范围。

六、建筑用料说明1、墙身防潮在±0.000以下－0.060处利用圈梁、基础梁作为防潮层或选用60厚C20细石混凝土掺防水剂配3φ8钢筋作为防潮层。

2、墙体A、承重墙：承重墙的墙体材料、墙体厚度和强度及砌筑要求，详见建施图纸和结施施工说明的要求。

±0.000以下可采用MU10标准砖或混凝土小型空心砌块(孔洞用C20混凝土灌实)，M10水泥砂浆砌筑。

±0.000以上可选用240厚MU10多孔承重砖M5混合砂浆砌筑或混凝土小型空心砌块（砌块及砂浆强度可依据市标《混凝土小型空心砌块建筑设计规程》DG/TJ08-005-2000和《混凝土小型空心砌块工程施工及验收规程》DG/TJ08-006-2000采用）。

桥梁施工图设计说明桥梁施工图设计说明一、设计依据本次桥梁施工图设计依据以下文件和规范：1、国家桥梁设计规范《公路桥涵设计通用规范》（JTGD60-2013）。

2、国家桥梁设计规范《公路桥涵地基与基础设计规范》（JTGT60-2013）。

3、国家桥梁设计规范《公路桥梁钢结构设计规范》（JTGT64-2013）。

4、工程地质勘察报告。

5、相关桥梁施工图纸及技术要求。

二、设计参数1、桥梁跨度：本次设计的桥梁跨度为100米。

2、桥面宽度：桥面宽度为12米。

3、桥面铺装：桥面铺装采用8厘米厚的沥青混凝土。

4、桥梁结构：桥梁结构采用钢结构，包括主梁、桥面板、栏杆等部件。

5、桥墩基础：桥墩基础采用桩基础，桩径为1.2米，桩长根据地质勘察报告确定。

三、施工要求1、施工前必须认真阅读设计图纸和技术要求，理解设计意图。

2、施工过程中必须严格按照施工图纸进行施工，如有疑问应及时与设计单位联系。

3、桥墩基础的施工应按照地质勘察报告进行，确保桩基础的质量和稳定性。

4、桥面铺装施工时应确保沥青混凝土的厚度和平整度，避免出现坑洼和裂缝等现象。

5、桥梁结构的焊接应由专业焊接人员按照焊接规范进行焊接，确保焊接质量和桥梁结构的安全性。

四、其他说明1、本次设计的桥梁施工图仅为初步设计，具体施工细节应以实际施工情况为准，设计单位和施工单位应密切配合，确保施工质量。

2、如有未尽事宜，应由设计单位和施工单位协商解决。

3、本设计图的使用权归设计单位所有，未经许可不得复制或传播。

以上为本次桥梁施工图设计的主要内容和要求，希望对施工单位的施工有所帮助。

施工图设计说明施工图设计说明施工图设计是建筑工程设计的重要环节，是将概念设计转化为具体实施蓝图的过程。

施工图设计说明则是针对施工图设计的相关解释和阐述，旨在让施工方、监理方等相关人员明确设计意图、施工要求及注意事项等。

以下是施工图设计说明的主要内容：一、设计依据和设计要求1、设计依据：包括相关规范、标准图集、施工图纸等，说明本设计是符合相关法规和标准的。

施工图说明A41 施工图说明 1 1 、土方工程2 2 、宾格石笼工程 2.1、施工材料 a、铅丝材料：铅丝的材料为异形截面的热镀锌铁丝，铁丝外包 PVC 保护层。

铁丝材质必须符合 GB\T700-2006 标准规定，热镀锌必须符合YB/T 5357-2009 标准规定。

b、格宾网必须为由专用机械纺织成的热镀锌铁丝格宾网片组装而成，确保稳固性和抗拉性。

c、格宾网片网孔必须均匀，不得扭曲变形，网孔孔径偏差应小于设计孔径的 5%。

d、格宾网片的抗压、抗剪强度及有关力学指标、耐腐蚀性必须达到设计要求，铁丝的力学性能必须符合《工程用机编钢丝及组合体》（YB/T4190-2009）的规定。

e、铁丝与 PVC 保护层必须紧密结合，取 5cm 长度以手指扭转，不可有转动现象。

f、外包 PVC 保护层热镀锌铁丝的网片，涂膜质量、厚度必须符合规范规定。

镀锌量大于 240g/m 2 。

g、网孔尺寸不大于 80*100mm，抗拉强度 350~550MPa。

h、格宾石笼网必须有质量合格证书以及出厂合格证。

2.2、填充料 a、从料场采购并运至现场，胶轮车进行场内块石1/ 15料运输，人工安放石笼并装填、码放石料后做封口处理。

b、填充料必须是坚固密实、耐风化好的石料，网箱内填充石直径 12cm~30cm，每块石头质量不小于 5kg，70%以上宜采用大于 30 kg 的卵石。

2.3、铅丝石笼网箱护砌施工 1）一般规定 a、格宾石笼护底、护坡的基底及其密实度、基础深度和轮廓线长度及宽度， 2 按设计图施工，符合设计要求。

b、铅丝石笼网箱砌体应符合下列要求：①网箱组砌体平面位置必须符合设计图纸要求。

② 网箱层与层间砌体应纵横交错、上下联结，严禁出现通缝。

③ 每层网箱组均应适当放置丁字箱体。

c、组装格宾石笼网箱d、间隔网与网身应成 90相交，经绑扎形成长方形网箱组或网箱。

e、绑扎线必须是与网线同材质的铁丝。

f、每一道绑扎必须是双股线并绞紧。

化工工艺施工图设计指导手册编制目化工工艺施工图设计指导手册编制目录前言 11. 施工图设计的主要任务及施工图设计程序 32. 施工图设计（开工报告前）的技术准备工作 4 2.1 设计基础及设计依据的最终确定 4 2.2 最终版的计算书、工艺物料流程图（PFD）和设备数据表 4 2.3专业统一规定 5 2.4 施工图设计的一次条件 5 2.4.1 设备及机泵条件 5 2.4.1.1 塔类设备条件 5 2.4.1.2 反应器设备条件（包括脱硫槽、加氢反应槽等）7 2.4.1.3 热交换器设备条件7 2.4.1.4 加热炉设备条件11 2.4.1.5 容器类设备条件12 2.4.1.6 机泵条件12 2.4.1.7 干燥器设备条件22 2.4.1.8 粉碎机械设备条件23 2.4.1.9 搅拌槽类设备条件27 2.4.2 土建条件28 2.4.2.1 厂房及设备基础、外形尺寸、位置、标高条件28 2.4.2.2 设备基础、楼板及钢平台的荷重条件28 2.4.2.3 设备吊装要求的土建条件29 2.4.2.4 设备地脚螺栓条件29 2.4.2.5 管廊及其他土建条件34 2.4.2.6 其它要说明的条件内容34 2.4.3 自控条件的重要内容34 2.4.4 电气条件38 2.4.4.1 电气条件的主要内容38 2.4.4.2 装置电气专业条件主要内容说明38 2.4.5 管道材料控制专业条件472.4.6 其他专业一次条件503. 施工图设计51 3.1 施工图文件组成及编号规定51 3.2 首页图52 3.3 施工图设计说明53 3.3.1 工艺设计说明53 3.3.2 管道设计说明53 3.3.3 设备安装说明54 3.4 管道仪表流程图（PID）55 3.4.1 概述55 3.4.2 管道仪表图的主要标注内容553.4.3 管道仪表流程图中单元设备流程的典型设计要求57 3.4.3.1 容器（储罐、储槽等）57 3.4.3.2 塔57 3.4.3.3 换热器58 3.4.3.4 加热炉58 3.4.3.5 压缩机59 3.4.3.6 离心泵59 3.4.4 流体常用适宜流速范围及管径的确定59 3.4.5 管道仪表图设计的工程规定66 3.4.6 管道仪表流程图设计技术规定67 3.4.7 管道仪表流程图基本单元模式67 3.5 设备布置图(--040C) 69 3.5.1 设备布置图的主要内容及在设计、施工中的作用69 3.5.2 设备布置图设计的依据文件69 3.5.3 设备布置的原则70 3.5.4 设备布置设计的通用要求70 3.5.5 设备布置图设计的工程规定71 3.5.6 设备布置图设计的有关技术规定72 3.5.7 设备布置图的最终完成72 3.6 钢平台、梯子的设计（—040J）73 3.7 管道布置图（--040E）76 3.7.1 管道布置图设计的依据文件76 3.7.2 管道布置图的主要内容77 3.7.3 管道布置设计的通用要求82 3.7.4 管道布置设计的技术规定90 3.7.5 管道轴测图（空视图）92 3.7.6 管道布置图设计过程中接受及提交外专业的设计条件92 3.8 设备管口方位图（—040J）95 3.8.1 设备管口方位图的用途95 3.8.2 设备管口方位图的内容95 3.8.3 关于设备管口方位图的特别提示95前言规范的项目建设程序需通过项目建议、可行性研究、初步设计直至施工图设计等几个阶段。

工艺管道施工图识读工艺管道施工图识读建设集团技术培训中心综合基地技能教师：高良富工艺管道图的特点是线条简单、图形复杂，它不仅具有机械图的两大要素，还具有方向性等特点。

也就是说，工艺管道图不仅需反映出管子、管件、阀门、支架、设备、仪表等的形状、位置和尺寸，而且需反映出管路内介质的性质、温度、压力和流向。

工艺管道图是一种用图线、图例、符号和代号，按正投影或轴测投影原理绘制而成的象形图。

工艺管道图也是由基本图和详图两部分组成的。

其中基本图包括工艺流程图、设备布置图、管道布置图、图纸目录、施工图说明，设备材料表属于基本图的范畴；详图包括节点图、大样图和标准图。

1．图纸目录图纸目录是把一个工程项目的各种施工图按一定顺序排列，从中不仅可以知道该工程的工程名称、建设单位、设计单位，更主要的是知道图样的名称编号、张数。

当拿到一个工程项目的图样时，应首先按图样目录进行清点，以保证取得完整的设计资料。

2．施工图说明凡是在施工图中无法表达或不便表达，而又必须让施工单位知道的内容，可以用施工说明(有的也写为设计说明)的形式用文字阐述出来，如设计依据、与施工有关的技术数据、特殊要求、采用的施工验收规范和应遵循的技术标准等。

3．设备材料表设备材料表一般应列出工程项目所需的设备和主要材料的型号、规格、数量，以供建设单位和施工单位参考。

4．工艺流程图或系统图工艺流程图或系统图一般用于生产工艺比较复杂的工艺管道系统(如石油化工管道)和公用工程中的管道系统，通过流程图可以知道生产工艺是如何通过管道系统来实现的，生产设备在生产工艺中的位置和作用、仪表控制点的分布、介质流向等方面的内容，以便对生产工艺有较全面的理解，使施工活动更好地贯彻设计意图。

5．平面图平面图表达建筑物的平面轮廓、设备位置、管道分布及其与建筑物、设备的平面关系，此外还要标注管径、标高、坡向、坡度和立管编号。

平面图是施工中最基本的图样。

6．立面图和剖面图立面图和剖面图是和平面图配套的，平面图中无法表达的管道垂直走向、分布及其与建筑物或设备的关系，都通过不同方向的剖面图表达出来。
