FINGER CRYSTAL QS808指纹芯片模块用户使用手册(20140821)
- 格式:pdf
- 大小:1.50 MB
- 文档页数:50

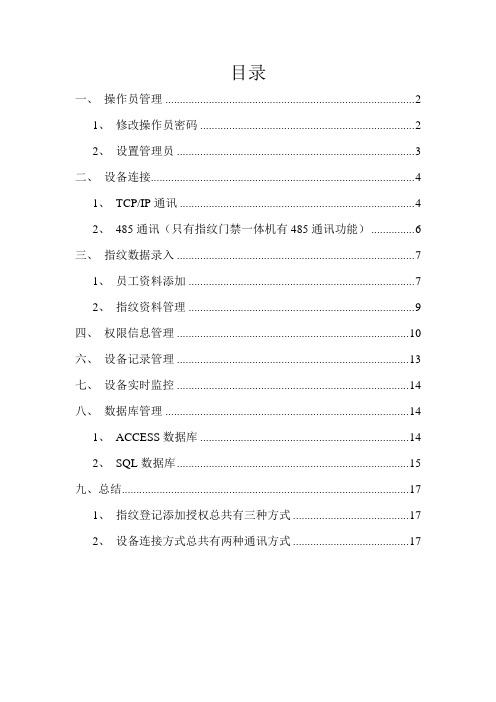

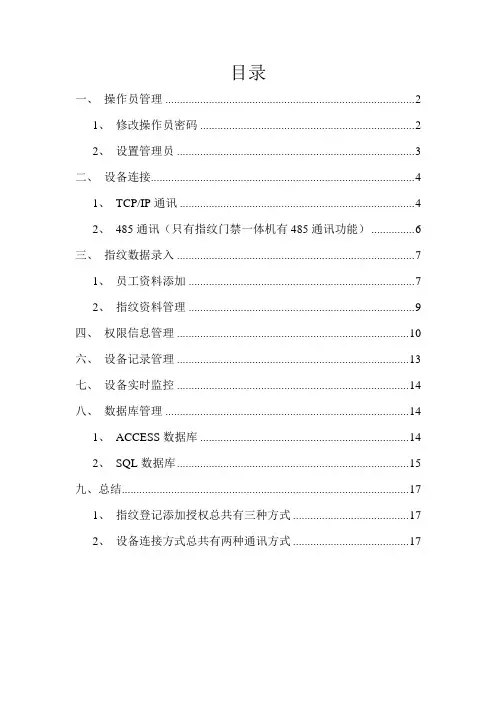

目录一、操作员管理 (2)1、修改操作员密码 (2)2、设置管理员 (3)二、设备连接 (4)1、TCP/IP通讯 (4)2、485通讯(只有指纹门禁一体机有485通讯功能) (6)三、指纹数据录入 (7)1、员工资料添加 (7)2、指纹资料管理 (9)四、权限信息管理 (10)六、设备记录管理 (13)七、设备实时监控 (14)八、数据库管理 (14)1、ACCESS数据库 (14)2、SQL数据库 (15)九、总结 (17)1、指纹登记添加授权总共有三种方式 (17)2、设备连接方式总共有两种通讯方式 (17)一、操作员管理1、修改操作员密码双击桌面图标进入登陆界面,默认的操作员是admin,密码为123,如下图所示:点击右下角修改密码,出现以下界面:在用户名栏内点击,下拉菜单内选择需要修改密码的用户名,然后在原始密码栏内输入原始密码,再输入两次新密码,点击确认修改,匹配正确后2、设置管理员进入修改密码界面,点击操作员管理,如下:添加修改管理员权限必须先验证超级管理员,验证通过后才可以设置,如上图输入密码,点击登录,出现以下界面:点击管理员列表,可以查询已有的管理员信息;点击新增,可以增加新的管理员,如下图示:输入账号、密码以及用户名,权限等级可以选择查看功能(只能查看,不能操作);全部功能(可操作所属权限内的所有功能);界面权限:可以选择该管理员可以管理的某些界面。
二、设备连接打开软件,选择【指纹设备】,如下图所示:指纹设备通讯有两种方式,指纹门禁控制器,只有TCP/IP通讯;指纹门禁一体机有TCP/IP 以及485两种通讯方式。
1、TCP/IP通讯TCP/IP通讯的设置分两种情况:①同网段内设备:指纹设备与电脑属于同一个网段,直接点击上图中搜索设备选项,如图:点击搜索,若局域网内连接有对应的设备,便可直接显示出来(注意:搜索局域网设备之前注意检查电脑自带的windows防火墙是否关闭,如未关闭,需关闭后再搜索),第一次搜索设备,IP显示为出厂时IP,即192.0.0.0,搜索之后需要将IP改为与电脑同网段的IP方可正常使用,如下图所示:电脑IP:192.168.1.105,网段为1,那么我们需要将指纹设备的IP改为192.168.1.X(注意X不能与局域网内任何电脑的相同,否则会造成IP冲突,设备无法通讯)若设备无法正常搜索,请用户检查网线以及交换机是否正常,并且确认该设备未设置通讯密码,若设置了通讯密码必须输入密码方可连接。

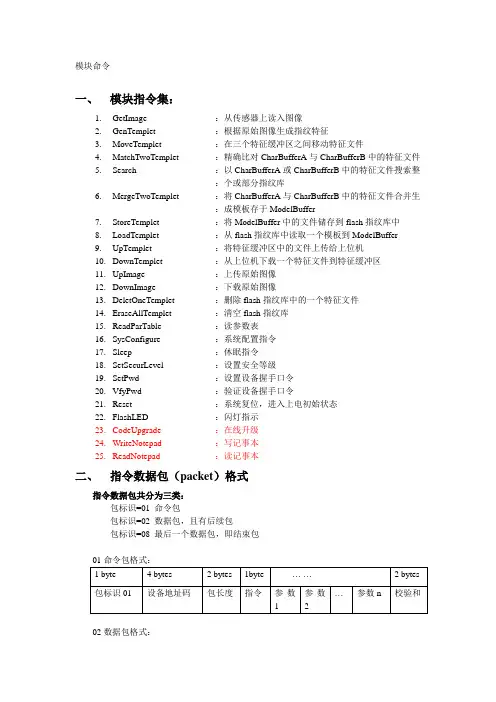

模块命令一、模块指令集:1.GetImage :从传感器上读入图像2.GenTemplet :根据原始图像生成指纹特征3.MoveTemplet :在三个特征缓冲区之间移动特征文件4.MatchTwoTemplet :精确比对CharBufferA与CharBufferB中的特征文件5.Search :以CharBufferA或CharBufferB中的特征文件搜索整:个或部分指纹库6.MergeTwoTemplet :将CharBufferA与CharBufferB中的特征文件合并生:成模板存于ModelBuffer7.StoreTemplet :将ModelBuffer中的文件储存到flash指纹库中8.LoadTemplet :从flash指纹库中读取一个模板到ModelBuffer9.UpTemplet :将特征缓冲区中的文件上传给上位机10.DownTemplet :从上位机下载一个特征文件到特征缓冲区11.UpImage :上传原始图像12.DownImage :下载原始图像13.DeletOneTemplet :删除flash指纹库中的一个特征文件14.EraseAllTemplet :清空flash指纹库15.ReadParTable :读参数表16.SysConfigure :系统配置指令17.Sleep :休眠指令18.SetSecurLevel :设置安全等级19.SetPwd :设置设备握手口令20.VfyPwd :验证设备握手口令21.Reset :系统复位,进入上电初始状态22.FlashLED :闪灯指示23.CodeUpgrade :在线升级24.WriteNotepad :写记事本25.ReadNotepad :读记事本二、指令数据包(packet)格式指令数据包共分为三类:包标识=01 命令包包标识=02 数据包,且有后续包包标识=08 最后一个数据包,即结束包01命令包格式:1 byte 4 bytes2 bytes 1byte …… 2 bytes包标识01 设备地址码包长度指令参数1 参数2…参数n 校验和02数据包格式:1 byte 4 bytes2 bytes N bytes… 2 bytes包标识02 设备地址码包长度数据校验和08结束包格式:1 byte 4 bytes2 bytes N bytes… 2 bytes包标识08 设备地址码包长度数据校验和数据链路层在编码与解码时,以0xC0作为包起始符和结束符。

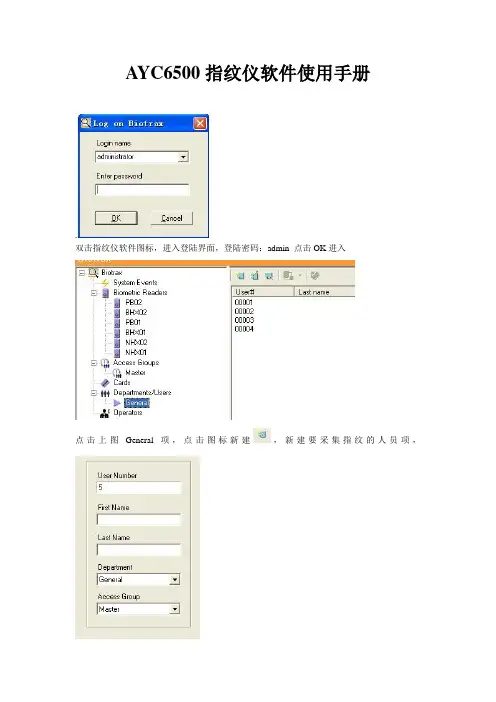

AYC6500指纹仪软件使用手册.双击指纹仪软件图标,进入登陆界面,登陆密码:admin 点击OK进入点击上图General项,点击图标新建,新建要采集指纹的人员项,输入人员姓名,其它默认,进入下一步录入指纹。
….选则一个指纹仪(注:PB:屏蔽;BHX:北核心;NHX:南核心;01:外门;02内门),点击ADD后,等待录入指纹人员开始放手指,显示录入成功后放另一根手指,再次成功后录入完毕。
…然后在Code处输入个人的4位密码(不能与已经存在的密码相同)..,最后点击OK保存。
点击指纹仪项,点击编辑图标,进入Reader项,Keypad type选择图中所选项,之后点击OK项,然后继续选择第二个指纹仪如上操作,直到所有指纹仪操作完毕,开始将录入的指纹从软件中下载到所有指纹仪中,点击下载图标,选择download all选项。
(一定注意:每次download all 之前都要将各指纹仪中的Keypad type 选择4键一遍,否则会影响质问在门禁软件中的提取。
)每次录入指纹都选择Download only changes, Download all data 会清空之前的数据。
如图所示人员的指纹和密码都以下载到指纹仪上。
接下来进入门禁软件,用户名dds,密码dds进入门禁软件后,让录入指纹的人员输入之前设置的密码,等指纹仪绿灯闪起,放入之前录入指纹的手指,重复操作两到三次,之后门禁软件上出现未知卡和相应的卡号,对这个卡号进行授权。
点击新建人员项录入姓名如:李明(指纹),点存储。
再到卡的选项中点新建进入下图,.将门禁软件主页面中未知卡的卡号,输入到编码项中,在状态选项中选择被使用项,然后存储。
然后到通行等级中选择Multiple 项保存。
然后点其后的三个点。
将指纹仪所在的通行区选入已选的通行等级框中,保存。
如图继续保存。
指纹和密码设置成功,录入人员可到任意指纹仪前,通过密码和指纹通过相应的门了。
门禁软件的显示如下图。

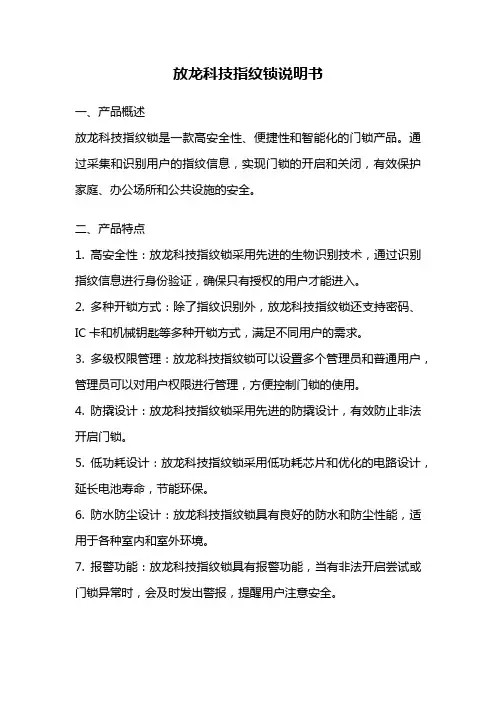

放龙科技指纹锁说明书一、产品概述放龙科技指纹锁是一款高安全性、便捷性和智能化的门锁产品。
通过采集和识别用户的指纹信息,实现门锁的开启和关闭,有效保护家庭、办公场所和公共设施的安全。
二、产品特点1. 高安全性:放龙科技指纹锁采用先进的生物识别技术,通过识别指纹信息进行身份验证,确保只有授权的用户才能进入。
2. 多种开锁方式:除了指纹识别外,放龙科技指纹锁还支持密码、IC卡和机械钥匙等多种开锁方式,满足不同用户的需求。
3. 多级权限管理:放龙科技指纹锁可以设置多个管理员和普通用户,管理员可以对用户权限进行管理,方便控制门锁的使用。
4. 防撬设计:放龙科技指纹锁采用先进的防撬设计,有效防止非法开启门锁。
5. 低功耗设计:放龙科技指纹锁采用低功耗芯片和优化的电路设计,延长电池寿命,节能环保。
6. 防水防尘设计:放龙科技指纹锁具有良好的防水和防尘性能,适用于各种室内和室外环境。
7. 报警功能:放龙科技指纹锁具有报警功能,当有非法开启尝试或门锁异常时,会及时发出警报,提醒用户注意安全。
三、产品安装和使用1. 安装步骤:首先确定门锁的安装位置,确保门框和门板的平整度;然后根据说明书提供的安装图纸,进行门锁的安装;最后根据说明书设置门锁的参数和用户权限。
2. 使用步骤:用户可以选择指纹识别、密码输入、IC卡刷卡或机械钥匙等方式进行开锁。
具体步骤如下:1)指纹识别:轻轻触摸指纹识别区域,等待片刻,门锁会自动识别指纹信息,并开启门锁。
2)密码输入:在门锁面板上输入正确的密码,按确认键进行验证,门锁会自动判断密码的正确性,并开启门锁。
3)IC卡刷卡:将有效的IC卡靠近门锁的感应区域,门锁会读取IC卡中的信息,并开启门锁。
4)机械钥匙:在门锁面板上插入机械钥匙,顺时针或逆时针旋转钥匙,门锁会根据钥匙的旋转方向开启门锁。
四、注意事项1. 请妥善保管好指纹锁的管理员密码和机械钥匙,避免丢失或泄露。
2. 为了保证指纹识别的准确性,请保持手指清洁干燥,并正确按压指纹识别区域。
R308光学指纹识别模块用户手册杭州城章科技有限公司2014年12月Ver: 1.5第一章概述R308独立式指纹识别模块是以高速专用DSP处理器为核心,配合不同类型的指纹传感器,在无需上位机参与管理的情况下,具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。
指纹处理包含两个过程:指纹登录过程和指纹匹配过程[其中指纹匹配分为指纹比对(1:1)和指纹搜索(1:N)两种方式]。
指纹登录时,对每一枚指纹录入2~4次,将多次录入的图像进行处理,合成模板存储于模块中。
指纹匹配时,通过指纹头传感器,录入要验证指纹图像并进行处理,然后与模块中的指纹模板进行匹配比较(若与模块中指定的一个模板进行匹配,称为指纹比对方式,即1:1方式;若与多个模板进行匹配,称为指纹搜索方式,即1:N方式),模块给出匹配结果(通过或失败)。
为方便用户使用,在模块内部内置了手指探测电路,并提供硬件接口供用户使用。
第二章主要技术指标供电电压:DC 4.3~6V工作电流:约40mA最大电流:<150mA匹配方式:比对方式(1:1)搜索方式(1:N)存储容量:120,500枚认假率(FAR):<0.001%拒真率(FRR):<0.5%搜索时间:<0.5秒(1:120,搜索到时,均值)<1.0秒(1:120,未搜索到时,均值)上位机接口:UART(3.3V逻辑电平)通讯波特率(UART):57600bps硬件接口:6芯1.27间距接口(用户可用探测手指接口)工作环境:温度:-20℃-+40℃相对湿度:40%RH-85%RH (无凝露)储存环境:温度:-40℃-+85℃相对湿度:<85%H(无凝露)外形尺寸(L╳W╳H):55.5 ╳21.5 ╳20.5(mm)第三章 硬件接口在PCB 板上,模块与用户设备的接口采用6芯1.25间距单排插座。
2:6芯接口,若用户不使用手指探测功能,1脚和6脚可以不接,此时模块与4芯接口完全相同。
导读感谢阁下购买本公司的智能门锁!在您使用本产品前,请务必仔细阅读本说明书,它将帮您更快更有效地了解和正确使用您所选购的智能门锁。
为方便您日后的查阅,也请您保存好本说明书。
本说明书主要向您介绍了DL121系列智能锁的基本结构和功能,并向您讲解了安装和日常使用的方法。
为了让您更便捷地解决使用过程中可能出现的一些问题,本说明书还向您列举了日常维护保养方法和常见问题解决方法等信息,方便您的查阅。
本说明书是为本公司出品的DL121系列智能锁配套的说明书,不一定能适用于本公司其他型号的智能门锁,更不适用于其他品牌的智能门锁。
本说明书仅作为使用参考,您所购买的产品的实际外观、具体配置和功能以您所购买的产品型号实物为准。
本系列产品可能会有部件或者整机的性能与可靠性的优化调整,但不会实质性地影响到您对产品的使用,请您谅解!目录第1章产品简介 (3)1.1 产品外观图 (3)1.2 产品特点 (4)1.3 功能介绍 (4)1.4 适用范围 (6)第2章操作与使用 (6)2.1 出厂状态设置 (6)2.2 用户权限表 (7)2.3 键盘功能说明 (8)2.4 进入菜单 (8)2.5 指纹管理 (9)2.6 密码管理 (9)2.7 卡管理 (10)2.8 其它设置 (10)2.9 系统设置 (11)2.10 采集指纹 (12)2.11 开门方法 (12)2.12 应急电源使用 (13)2.13 电池的安装和使用 (13)第3章维护与保养 (14)3.1 日常维护及保养 (14)第4章常见问题及其解决方法 (15)第5章售后服务 (16)附录1 重要提示 (18)附录2 产品功能配置表 (19)附录3 技术参数表 (19)附录4 装箱清单 (20)附录5 注册信息登记表 (21)第1章 产品简介1.1产品外观图本章节将为您介绍我司DL121系列智能锁的基本结构,功能特点和适用环境,能帮助您在最短的时间内了解和熟悉您所购买的产品。
光学指纹模块用户手册第1章概述1.1 模块特色FM-70 系列光学指纹模块以高性能高速DSP 处理器为核心,结合具有公司自主知识产权的光学指纹传感器,在无需上位机参与管理的情况下,具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。
和同类指纹产品相比, FM-70 模块具有以下特色:◆自主知识产权,成像清晰光学指纹传感器、模块硬件所有技术,均由杭州指安自主开发,获得多项国家专利,光路设计优秀,◆反应灵敏,指纹适应性强指纹图像读取时,对干湿手指都有灵敏的反应和判断,获得最佳的成像质量,适用人群广泛。
也可定制自学习适应功能,根据使用者的习惯、气候等的变化自动调整参数,做到更好的匹配。
◆特定绿色LED 高亮光源,抗衰老性能优采用特定绿色高亮光源组件,超低光衰,使用寿命更长,性能更持久耐用。
◆符合指纹行业现行最高标准通过国家和公安部安全防范报警系统产品质量监督检验,符合GA701-2007《指纹防盗锁通用技术条件》标准,可提供检验报告,让您的产品更快捷更方便的通过相关标准检验。
◆二次开发应用简单无需具备指纹识别专业知识即可应用,用户根据FM-70 模块提供的丰富控制指令,可自行开发出功能强大的指纹识别应用系统。
◆灵活设置安全等级针对不同应用场合或环境,用户可自行设定1—5 级的不同安全等级。
◆应用范围广泛FM-70 模块应用广泛,只要涉及到授权、管理、开关等方面的功能,均可用FM-70 模块的指纹识别功能来代替IC 卡、密码、硬件开关等,适合从低端到高端的所有系统,比如:●指纹门锁、保险柜、枪盒、金融等安全领域;●门禁系统、工控机、POS 机、驾培、考勤等身份领域;●私人会所、管理软件、授权许可等管理领域;●●医保领取、养老领取、指纹支付等金融领域。
指安科技拥有完备的技术团队,所有员工均来自指纹行业的专业人才,可以对用户开发提供良好的技术支持和售前售中售后服务工作。
1.2 新特性◆绿色LED 背光FM-70 系列模块采用绿色LED 背光,视觉感受更柔和。
指纹模块使用方法嘿,朋友们!今天咱们来好好聊聊指纹模块的使用方法呀!首先呢,咱们得搞清楚啥是指纹模块。
哎呀呀,简单来说,指纹模块就是能够识别咱们指纹的一个小装置,它可神奇啦!那要怎么开始使用这个神奇的指纹模块呢?第一步,当然是要准备好相关的设备啦!你得有个完好无损的指纹模块,还有配套的驱动程序或者软件呢。
接下来,安装和设置可不能马虎哟!按照设备的说明书,一步一步来,千万别着急。
安装好了之后,就得进行一些基础的设置啦,比如设置管理员指纹。
哇,这可是很关键的一步呢,管理员指纹就像是一把“万能钥匙”,能对整个指纹模块进行各种管理操作。
设置好管理员指纹,咱们就可以录入其他用户的指纹啦。
录入的时候要注意,手指要放正、放稳,保证指纹被完整清晰地采集到。
哎呀呀,可别晃来晃去的,不然录入的指纹不准确,后面识别的时候可就麻烦喽!录入完成后,就是测试环节啦!试试看,用录入的指纹能不能顺利地解锁或者进行相关操作。
要是一次不成功,别着急,多试几次,找找问题出在哪里。
还有哦,使用指纹模块的时候要注意保持手指的清洁。
要是手指脏兮兮的,有油污或者水渍,那识别起来可就困难啦!另外,指纹模块也需要定期维护和更新。
就像咱们的手机系统一样,时不时地更新一下,能让它的性能更稳定,识别更准确呢。
说到这,大家是不是对指纹模块的使用方法有了一个初步的了解呀?但是,实际使用中还会遇到各种各样的情况,咱们得灵活应对。
比如说,如果指纹识别突然变得不灵敏了,怎么办呢?这时候,先检查一下是不是手指的问题,还是模块本身出了故障。
如果是模块的问题,可能就得联系厂家或者专业的维修人员来帮忙啦。
再比如,万一不小心删除了重要的指纹信息,哎呀呀,那可别慌,看看有没有备份或者恢复的方法。
总之呢,指纹模块给我们的生活带来了很多便利,但要想用好它,就得认真按照正确的方法来操作,同时注意各种细节和可能出现的问题。
这样,咱们才能充分发挥指纹模块的作用,让生活更加便捷和安全呀!朋友们,都学会了吗?。
