明细计算-法兰螺栓长度

螺栓长度计算

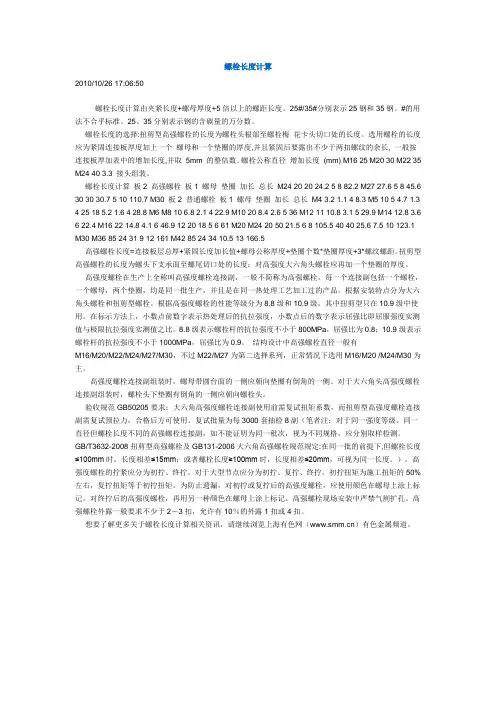

螺栓长度计算2010/10/26 17:06:50螺栓长度计算由夹紧长度+螺母厚度+5倍以上的螺距长度。

25#/35#分别表示25钢和35钢。

#的用法不合乎标准。

25、35分别表示钢的含碳量的万分数。

螺栓长度的选择:扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。

选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度,并且紧固后要露出不少于两扣螺纹的余长, 一般按连接板厚加表中的增加长度,并取5mm 的整倍数。

螺栓公称直径增加长度(mm) M16 25 M20 30 M22 35 M24 40 3.3 接头组装。

螺栓长度计算板2 高强螺栓板1 螺母垫圈加长总长M24 20 20 24.2 5 8 82.2 M27 27.6 5 8 45.6 30 30 30.7 5 10 110.7 M30 板2 普通螺栓板1 螺母垫圈加长总长M4 3.2 1.1 4 8.3 M5 10 5 4.7 1.3 4 25 18 5.2 1.6 4 28.8 M6 M8 10 6.8 2.1 4 22.9 M10 20 8.4 2.6 5 36 M12 11 10.8 3.1 5 29.9 M14 12.8 3.6 6 22.4 M16 22 14.8 4.1 6 46.9 12 20 18 5 6 61 M20 M24 20 50 21.5 6 8 105.5 40 40 25.6 7.5 10 123.1 M30 M36 85 24 31 9 12 161 M42 85 24 34 10.5 13 166.5高强螺栓长度=连接板层总厚+紧固长度加长值+螺母公称厚度+垫圈个数*垫圈厚度+3*螺纹螺距。

扭剪型高强螺栓的长度为螺头下支承面至螺尾切口处的长度：对高强度大六角头螺栓应再加一个垫圈的厚度。

高强度螺栓在生产上全称叫高强度螺栓连接副，一般不简称为高强螺栓。

每一个连接副包括一个螺栓，一个螺母，两个垫圈，均是同一批生产，并且是在同一热处理工艺加工过的产品。

法兰对应长度螺栓

16×60
16×80
165 125 2.77 18
4
16×60
0.669 165 125 2.77 20 4
16×60
16×85
185 145 3.31 18
4
16×60
0.702 185 145 3.31 20 4
16×65
16×85
200 160 3.59 18
4
16×60
0.702 200 160 3.59 20 8
5.334 485 430 28.8 34 12 27×110 14.848 515 450 42.9 46 16 30×160 22.807
7.62 555 490 42.4 38 16 30×115 18.996 580 510 58.6 52 16 30×170 24.725
14.8484 620 550 57.1 40 16 33×125 19.944 660 585 88.3 58 16 36×200 40.008
2.208 375 335 8.96 22 12
16×75
2.31
300
440 395 11.9 20 12
20×70
3.747 440 395 11.9 22 12
20×75
3.906
350
490 445 14.3 20 12
20×70
3.747 490 445 14.3 22 12
20×75
3.906
0.702 140 100 2.02 18
4
16×75
0.77
0.669 150 110 2.36 18
4
16×60
0.702 150 110 2.36 18

浅析各标准法兰用螺栓长度

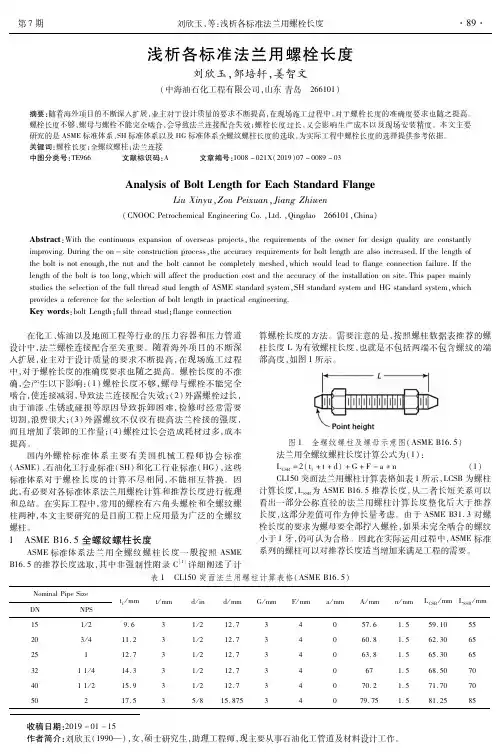

第７期收稿日期：２０１９－０１－１５作者简介：刘欣玉（１９９０—），女，硕士研究生，助理工程师，现主要从事石油化工管道及材料设计工作。

浅析各标准法兰用螺栓长度刘欣玉，邹培轩，姜智文（中海油石化工程有限公司，山东青岛　２６６１０１）摘要：随着海外项目的不断深入扩展，业主对于设计质量的要求不断提高，在现场施工过程中，对于螺栓长度的准确度要求也随之提高。

螺栓长度不够，螺母与螺栓不能完全啮合，会导致法兰连接配合失效；螺栓长度过长，又会影响生产成本以及现场安装精度。

本文主要研究的是ＡＳＭＥ标准体系、ＳＨ标准体系以及ＨＧ标准体系全螺纹螺柱长度的选取，为实际工程中螺栓长度的选择提供参考依据。

关键词：螺栓长度；全螺纹螺柱；法兰连接中图分类号：ＴＥ９６６文献标识码：Ａ文章编号：１００８－０２１Ｘ（２０１９）０７－００８９－０３ＡｎａｌｙｓｉｓｏｆＢｏｌｔＬｅｎｇｔｈｆｏｒＥａｃｈＳｔａｎｄａｒｄＦｌａｎｇｅＬｉｕＸｉｎｙｕ，ＺｏｕＰｅｉｘｕａｎ，ＪｉａｎｇＺｈｉｗｅｎ（ＣＮＯＯＣＰｅｔｒｏｃｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇＣｏ．，Ｌｔｄ．，Ｑｉｎｇｄａｏ　２６６１０１，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｗｉｔｈｔｈｅｃｏｎｔｉｎｕｏｕｓｅｘｐａｎｓｉｏｎｏｆｏｖｅｒｓｅａｓｐｒｏｊｅｃｔｓ，ｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｏｗｎｅｒｆｏｒｄｅｓｉｇｎｑｕａｌｉｔｙａｒｅｃｏｎｓｔａｎｔｌｙｉｍｐｒｏｖｉｎｇ．Ｄｕｒｉｎｇｔｈｅｏｎ－ｓｉｔｅｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｃｅｓｓ，ｔｈｅａｃｃｕｒａｃｙｒｅｑｕｉｒｅｍｅｎｔｓｆｏｒｂｏｌｔｌｅｎｇｔｈａｒｅａｌｓｏｉｎｃｒｅａｓｅｄ．Ｉｆｔｈｅｌｅｎｇｔｈｏｆｔｈｅｂｏｌｔｉｓｎｏｔｅｎｏｕｇｈ，ｔｈｅｎｕｔａｎｄｔｈｅｂｏｌｔｃａｎｎｏｔｂｅｃｏｍｐｌｅｔｅｌｙｍｅｓｈｅｄ，ｗｈｉｃｈｗｏｕｌｄｌｅａｄｔｏｆｌａｎｇｅｃｏｎｎｅｃｔｉｏｎｆａｉｌｕｒｅ．Ｉｆｔｈｅｌｅｎｇｔｈｏｆｔｈｅｂｏｌｔｉｓｔｏｏｌｏｎｇ，ｗｈｉｃｈｗｉｌｌａｆｆｅｃｔｔｈｅｐｒｏｄｕｃｔｉｏｎｃｏｓｔａｎｄｔｈｅａｃｃｕｒａｃｙｏｆｔｈｅｉｎｓｔａｌｌａｔｉｏｎｏｎｓｉｔｅ．ＴｈｉｓｐａｐｅｒｍａｉｎｌｙｓｔｕｄｉｅｓｔｈｅｓｅｌｅｃｔｉｏｎｏｆｔｈｅｆｕｌｌｔｈｒｅａｄｓｔｕｄｌｅｎｇｔｈｏｆＡＳＭＥｓｔａｎｄａｒｄｓｙｓｔｅｍ，ＳＨｓｔａｎｄａｒｄｓｙｓｔｅｍａｎｄＨＧｓｔａｎｄａｒｄｓｙｓｔｅｍ，ｗｈｉｃｈｐｒｏｖｉｄｅｓａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅｓｅｌｅｃｔｉｏｎｏｆｂｏｌｔｌｅｎｇｔｈｉｎｐｒａｃｔｉｃａｌｅｎｇｉｎｅｅｒｉｎｇ．Ｋｅｙｗｏｒｄｓ：ｂｏｌｔＬｅｎｇｔｈ；ｆｕｌｌｔｈｒｅａｄｓｔｕｄ；ｆｌａｎｇｅｃｏｎｎｅｃｔｉｏｎ在化工、炼油以及地面工程等行业的压力容器和压力管道设计中，法兰螺栓连接配合至关重要。

螺栓使用长度常用计算

12228mm 16

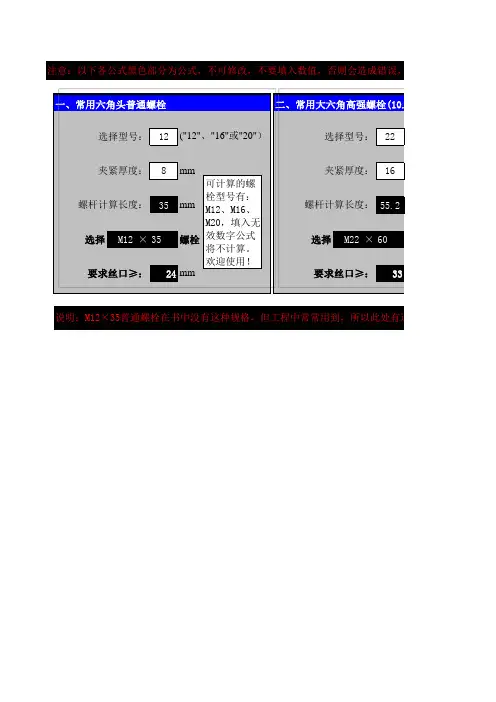

35mm 55.2选择M12 ×35螺栓选择M22 ×6024mm 33注意：以下各公式黑色部分为公式，不可修改，不要填入数值，否则会造成错误，无
夹紧厚度：螺杆计算长度：要求丝口≥：
螺杆计算长度：要求丝口≥：说明：M12×35普通螺栓在书中没有这种规格，但工程中常常用到，所以此处有这种
二、常用大六角高强螺栓(10.9S 选择型号：一、常用六角头普通螺栓
夹紧厚度：选择型号：
("12"、"16"或"20"）可计算的螺
栓型号有：M12、M16、
M20，填入无
效数字公式
将不计算。

欢迎使用！
20mm
40mm mm
69.9mm 螺栓
选择M20 ×70螺栓mm 21mm 误，无法真确使用三、常用扭剪型高强螺栓(10.9S)选择型号：("16"、"20"、"22"、"24"）夹紧厚度：("16"、"20"、"22"、"24"）有这种规格。

螺杆计算长度：要求丝口≥：10.9S)
可计算的螺栓型号有：M16、M20、M22、M24。

填入无效数时公式将不计算。

欢迎使用！可计算的螺栓型号有：M16、M20、M22、M24。

填入无效数时公式将不计算。

欢迎使用！。

法兰螺栓对照表-规范

465
4
22
23
16
M20×
10
11
450
478
9
590
550
520
4
24
23
16
70
10
11
500
529
9
640
600
570
4
24
23
16
M20×
10
11
70
M22×
75
600
630
9
755
705
670
5
24
25
20
M22×
10
11
700
720
9
860
810
775
5
26
25
24
80
10
11
800
820
=公斤/厘米2
M16×
50
100
108
4
205
170
148
3
14
18
4
M16×
5
6
126
133
4
235
200
1783Leabharlann 14188
50
5
6
150
159
260
225
202
3
16
18
8
M16×
5
6
50
M16×
50
175
194
6
290
255
232
3
16
18
8
M16×
6
7
200
219
6

Plant 3D螺栓长度计算

Plant 3D螺栓长度计算当使用法兰连接时，法兰和螺栓元件的法兰厚度值用于计算螺栓长度：1.如果法兰和螺栓的法兰厚度值相同，或者其中一个没有设置。

●非对夹式法兰连接，直接使用螺栓定义长度：●对夹式法兰连接：螺栓计算长度=螺栓定义长度+管件长度（图形长度）+垫片厚度（图形厚度）2.如果法兰和螺栓的法兰厚度值不同。

●非对夹式法兰连接，螺栓计算长度=螺栓定义长度+法兰的法兰厚度*2-螺栓的法兰厚度*2。

●对夹式法兰连接，螺栓计算长度=螺栓定义长度+管件长度（图形长度）+垫片厚度（图形厚度）+法兰的法兰厚度-螺栓的法兰厚度3.不管上面哪种情况，最后都会对螺栓长度进行圆整。

如果没有找到对应的映射标准，螺栓长度将在螺栓计算长度的基础上按10mm圆整。

注意：如果元件库的螺栓映射长度不能同步到等级库中，需要手动修改等级库的StandardBoltLength表。

✧也就是说，螺栓长度不是通过法兰厚度+垫片厚度计算得出的，所以必须手动输入螺栓定义长度值，并且输入值至少要大于或等于（2个法兰厚度+1个垫片厚度+延伸长度L），否则最后计算结果不合理，出现螺栓计算长度小于图面测量值的情况。

因此，在实际建库过程中，要输入螺栓定义长度、法兰元件的法兰厚度，螺栓的法兰厚度设为空！测试过程●使用SQLite编辑器修改AutoCAD Plant 3D 2015 Content下的等级库文件，然后复制到项目文件夹下的Spec中，再使用等级库查看器调用元件。

这样不会提示只读而无法保存。

注意：SQLite编辑器修改螺栓长度、法兰厚度等要刷新才有效。

●可设置映射长度增量为1，这样得到真实长度，而不是圆整后的长度，方便测试。

●元件库中法兰、螺栓、垫片、对夹式阀门的定义（1）非对夹式法兰连接，法兰和螺栓的法兰厚度值相同，或者其中一个或都没有设置：直接使用螺栓定义长度（2）非对夹式法兰连接，法兰和螺栓的法兰厚度值不同：螺栓定义长度+法兰的法兰厚度*2-螺栓的法兰厚度*2=螺栓计算长度87.0 + 20.0 + 20.0 – 18.0 – 18.0 = 91.0螺栓定义长度+法兰的法兰厚度*2-螺栓的法兰厚度*2=螺栓计算长度87.0 + 18.0 + 18.0 – 20.0 – 20.0 = 83.0（3）对夹式法兰连接，法兰和螺栓的法兰厚度值相同，或者其中一个或都没有设置：螺栓定义长度+管件长度+垫片厚度=螺栓计算长度87+60+2=149（4）对夹式法兰连接，法兰和螺栓的法兰厚度值不同：螺栓定义长度+管件长度+垫片厚度+法兰的法兰厚度-螺栓的法兰厚度=螺栓计算长度87+60+2+20-18=151螺栓定义长度+管件长度+垫片厚度+法兰的法兰厚度-螺栓的法兰厚度=螺栓计算长度87+60+2+18-20=147。

不锈钢法兰计算公式

不锈钢法兰计算公式1.主要参数2.法兰螺栓数量计算公式法兰螺栓数量的计算公式可根据不同的标准进行选择。

常见的计算公式有美国法兰标准ANSIB16.5中的公式：N=(π/4)*(d/T)^2其中，N为螺栓数量，d为螺栓孔直径，T为法兰厚度。

3.法兰螺栓间距计算公式法兰螺栓间距的计算公式可根据不同的标准进行选择。

常见的计算公式有日本法兰标准JISB2220中的公式：其中，P为螺栓间距，D为法兰直径，d为螺栓孔直径，N为螺栓数量。

4.法兰受力计算公式法兰在工作中会承受一定的压力和力矩。

对于不锈钢法兰的受力计算，需要考虑以下公式：-法兰的轴向力计算公式：F=π*(D^2-d^2)*P/4其中，F为轴向力，D为法兰外径，d为法兰内径，P为管道的压力。

-法兰的弯曲力矩计算公式：M=π*(D^3-d^3)*P/32*Y其中，M为弯曲力矩，D为法兰外径，d为法兰内径，P为管道的压力，Y为法兰弯曲系数，取值范围一般为0.7-1.0。

5.法兰安装间隙计算公式法兰的安装间隙计算公式可根据不同的标准进行选择。

常见的计算公式有德国法兰标准DIN2501中的公式：g=(2.54*d+0.79)/(2*N)其中，g为安装间隙，d为螺栓孔直径，N为螺栓数量。

需要注意的是，以上公式仅为一般情况下的初步计算公式，具体的计算公式需要根据相关标准和设计要求进行选择和调整。

在实际工程中，还需要考虑一系列的修正系数，如环境温度修正系数、法兰连接松弛系数等，以确保法兰的安全性和可靠性。

因此，在进行不锈钢法兰设计时，建议结合具体的工程要求和标准进行综合计算和验证。

法兰重量、螺栓长度表

0.284 0.340 0.474 0.617 0.84 1.04 1.27 1.67 2.30 2.71 4.09 4.37 6.17 7.22 8.84 10.70 14.40 17.20 19.40 23.10 24.30 37.90 44.4 57.7 72.2 80.1 101.0 117.0 138.5
第 1 页，共 4 页
光滑面对焊法兰重量与配用螺栓查找表
公称压力
PN = 0.25 Mpa
PN = 0.6 Mpa
PN = 1.0 Mpa
PN = 1.6 Mpa
中国石化集团第三建设公司市场经营部编制 2000年10月20日 PN = 2.5 Mpa PN = 4.0 Mpa
标准 DN 10 15 20 25 32 40 50 70(65) 80 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600
0.254 0.290 0.450 0.553 0.795 0.870 0.954 1.43 1.95 2.20 2.78 3.49 3.86 4.88 5.93 7.32 9.4 10.5 11.7 14.9 16.2 20.6 29.9 36.7 44.2 52.7 65.9 78.3 94.3
M10 M10 M10 M10 M12 M12 M12 M12 M16 M16 M16 M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M22 M22 M27 M27 M27
M10×40 M10×40 M10×40 M10×40 M12×50 M12×50 M12×50 M12×50 M16×55 M16×55 M16×60 M16×60 6×65 M16×65 M16×65 M16×70 M20×70 M20×75 M20×80 M20×80 M20×85 M22×85 M22×90 M27×95 M27×100 M27×105

法兰和配套螺栓规格

65 75 85 100 110 125 145 160 180 240 295 350 400 460 505 565 620 725
M12×40×4 M12×45×4 M12×45×4 M16×50×4 M16×55×4 M16×55×4 M16×60×4 M16×60×4 M16×60×8 M16×65×8 M20×75×8 M20×75×8 M20×75×12 M20×80×12 M20×80×16 M22×85×16 M22×85×20 M22×90×20 M27×105×20
25kg
M12×50×4 M12×55×4 M12×55×4 M16×60×4 M16×65×4 M16×65×4 M16×65×8 M16×70×8 M20×80×8 M22×85×8 M22×90×12 M27×100×12 M27×105×16 M30×120×16 M30×125×16 M30×130×20 M36×145×20
10kg
M12×40×4 M12×45×4 M12×45×4 M16×50×4 M16×55×4 M16×55×4 M16×60×4 M16×60×8 M16×65×8 M20×75×8 M20×75×8 M20×75×12 M20×80×12 M20×80×16 M22×85×16 M22×90×20 M22×95×20
40kg
M12×65×4 M12×65×4 M12×65×4 M16×75×4 M16×75×4 M16×75×4 M16×80×8 M16×85×8 M20×100×8 M22×110×8 M27×135×12 M30×150×12 M30×160×16 M30×170×16 M36×195×16 M36×195×20 M42×210×20

法兰螺栓长度标准尺寸

法兰螺栓长度标准尺寸
法兰螺栓是一种常用的紧固件，它通常用于连接管道、阀门、容器等设备的法兰。

在不同的应用场合中，法兰螺栓的长度也会有所不同。

下面是法兰螺栓长度标准尺寸的相关内容：
1. 标准尺寸
根据国际标准ISO、德国标准DIN和美国标准ANSI等规范，法兰螺栓的长度标准尺寸通常为20mm、25mm、30mm、35mm、40mm、45mm、50mm、55mm、60mm、65mm、70mm、75mm、80mm、85mm、90mm、95mm、100mm、110mm、120mm、130mm、140mm、150mm、160mm、170mm、180mm、190mm、200mm、220mm、240mm、260mm、280mm、300mm、320mm、340mm、360mm、380mm、400mm、420mm、440mm、460mm、480mm、500mm等。

2. 长度选择
在选择法兰螺栓长度时，需要根据实际需求进行选择。

一般情况下，法兰螺栓的长度应该略长于法兰的厚度，以确保连接的紧固性和稳定性。

另外，在一些高温、高压、高振动等特殊情况下，需要选择更加精准、耐用的法兰螺栓，以保证设备的正常运行。

3. 材质选择
法兰螺栓的材质通常为碳钢、合金钢、不锈钢等。

不同的材质对于法兰螺栓的耐腐蚀性、强度、硬度等性能有着不同的影响。

在选择材质时，需要根据设备的具体使用环境、介质等因素进行选择。

总之，法兰螺栓长度标准尺寸是非常重要的参考指南，但在实际使用过程中，还需要结合设备的具体情况、使用环境等因素进行选择，
以确保设备的安全稳定运行。

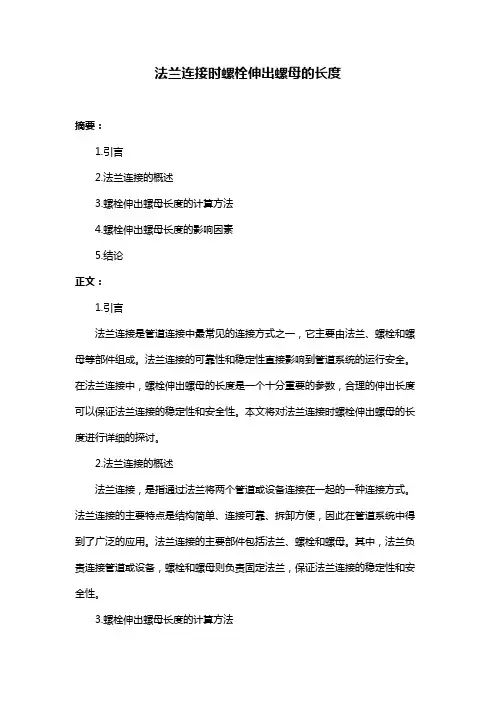

法兰连接时螺栓伸出螺母的长度
