SDH基本传输原理
- 格式：docx
- 大小：14.88 KB
- 文档页数：3
下载文档原格式
合集下载
sdh原理
sdh原理SDH原理。
SDH（Synchronous Digital Hierarchy）是一种同步数字传输体系结构，它是一种用于光纤通信系统中的传输标准。
SDH原理是基于同步传输技术，它将低速率的数字信号通过多路复用技术组合成高速率的数字信号，然后通过光纤传输。
SDH原理的核心是同步传输和多路复用技术，下面将就SDH原理进行详细介绍。
首先，SDH原理中的同步传输技术是指在传输过程中，发送端和接收端的时钟是同步的。
这种同步传输技术可以保证传输过程中的时钟同步，从而避免了由于时钟不同步而导致的传输错误。
同步传输技术是SDH原理的基础，它保证了数字信号的可靠传输。
其次，SDH原理中的多路复用技术是指将多个低速率的数字信号通过多路复用器组合成一个高速率的数字信号进行传输。
多路复用技术可以充分利用传输介质的带宽，提高传输效率，同时也可以减少传输成本。
SDH原理中的多路复用技术可以将不同速率的数字信号进行有效地整合和传输。
另外，SDH原理中的光纤传输技术是指使用光纤作为传输介质进行数字信号的传输。
光纤传输技术具有传输速度快、传输距离远、抗干扰能力强等优点，可以满足大容量、高速率的数字信号传输需求。
SDH原理中的光纤传输技术是实现高速率数字信号传输的重要手段。
总之，SDH原理是基于同步传输、多路复用和光纤传输技术的一种数字传输体系结构。
它具有传输速度快、传输容量大、传输可靠等优点，可以满足高速率数字信号传输的需求。
SDH原理在光纤通信系统中得到了广泛应用，成为了光纤通信系统中的主流传输标准。
以上就是关于SDH原理的介绍，希望能够对大家有所帮助。
如果您对SDH原理还有其他疑问，可以继续深入了解，相信会对您的学习和工作有所帮助。
sdh的原理与应用
sdh的原理与应用1. 什么是sdh？Synchronous Digital Hierarchy（同步数字体系，简称SDH）是一种采用光纤传输的数字传输系统。
它是一种高带宽、高可靠性的传输技术，可提供多种通信服务。
SDH技术被广泛应用于电信、宽带接入、数据通信等领域。
2. SDH的优势SDH具有以下优势：•高可靠性：SDH网络采用了冗余设计和多路径传输技术，能够提供高可靠性的传输服务。
即使出现单点故障，也不会影响整个网络的运行。
•高带宽：SDH支持高速率的数字信号传输，能够满足大容量数据传输的需求。
•灵活性：SDH网络支持不同速率的接口，可以适应不同用户的需求。
•易于维护：SDH网络具有良好的管理和监控功能，能够快速定位和修复故障。
3. SDH的工作原理SDH采用了同步传输技术，工作原理如下：1.光传输：SDH网络采用光纤传输技术，将数字信号转换为光信号，并通过光纤传输。
2.时钟同步：SDH中的设备需要保持时钟同步，以确保数据能够按时传输。
这是通过在网络中插入传输设备的时钟来实现的。
3.多路复用：SDH将不同速率的信号进行多路复用，并根据传输需求进行分配和调度。
4.交叉连接：SDH网络可以根据需要进行交叉连接，实现不同信号的灵活转换和路由。
5.错误检测与纠正：SDH网络具有强大的错误检测和纠正功能，能够快速识别和修复传输中的错误。
4. SDH的应用SDH技术在各个领域有着广泛的应用，包括但不限于以下几个方面：•电信领域：SDH在电信网络中起到了关键作用，使得高速、高质量的通信成为可能。
它被用于传输语音、数据、视频等各种信号。
•宽带接入：随着宽带需求的增加，SDH在宽带接入中也发挥着重要作用。
它能够提供高速的互联网接入，满足用户对高速网络的需求。
•数据中心：SDH在数据中心的应用越来越广泛。
它能够提供高可靠性、高带宽的数据传输服务，满足数据中心对高效通信的需求。
•金融领域：SDH技术在金融领域的应用也很广泛，用于高频交易、数据传输等场景，确保数据的安全和可靠性。
sdh设备原理
sdh设备原理SDH（Synchronous Digital Hierarchy）是一种同步数字层次结构的传输技术，广泛应用于光纤通信系统中。
SDH设备是实现SDH传输功能的关键组成部分，通过对信号进行多路复用、分配和交换，实现高速、稳定的数据传输。
一、SDH设备的基本原理SDH设备的基本原理可以分为三个方面：多路复用、分配和交换。
1. 多路复用：SDH设备通过将多个低速信号复用到单个高速光纤通道上，提高了传输效率。
它将不同速率的数据流转换为统一的光纤传输速率，并通过分配器将这些信号组合在一起发送。
2. 分配：SDH设备通过分配器将多路信号分配到不同的传输通道上，使得不同的信号可以同时传输，提高了网络的灵活性和可靠性。
分配器根据输入信号的速率，将其分配到对应的光纤通道上，确保各个信号在传输中不会相互干扰。
3. 交换：SDH设备具有交换功能，可以根据需求实时调度信号的传输路径，从而实现动态路由和资源共享。
它通过交换机将传入的信号转发到目标设备，确保信号能够准确地到达目的地。
二、SDH设备的核心组成部分SDH设备由多个核心组件组成，包括光收发器、光接口模块、多路复用器、解复用器、交叉连接器和时钟同步模块等。
1. 光收发器：光收发器是将电信号转换为光信号或将光信号转换为电信号的关键部件。
它负责将输入信号转换为光信号，并通过光纤进行传输。
同时，它也可以将接收到的光信号转换为电信号，以供后续处理和解码。
2. 光接口模块：光接口模块负责光纤与SDH设备之间的物理连接。
它将光纤分割成适合SDH设备传输的光信号单元，并将其输入或输出到SDH设备中。
3. 多路复用器和解复用器：多路复用器将多个低速信号复用为单个高速信号，并将其输入到SDH设备中。
解复用器将高速信号分解为多个低速信号，并将其输出到相应的接收设备。
4. 交叉连接器：交叉连接器用于实现信号的动态路由和路径选择。
它根据需求将输入信号转发到指定的输出端口，从而实现灵活的传输路径配置。
SDH的基本传输原理
三、SDH的基本传输原理SDH采用的信息结构等级称为同步传送模块STM－N（Synchronous Transport，N=1，4，16，64），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM－1或四个STM－4同步复用构成STM－16；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向270×N列字节组成，每个字节含8bit，整个帧结构分成段开销（Section OverHead，SDH）区、STM－N净负荷区和管理单元指针（AU PTR）区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Rege nerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead，MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。
SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1／125×1000000帧，对STM －1而言每帧字节为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit／s；而STM－4的传输速率为4×155.520Mbit／s=622.080Mbit ／s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit／s。
SDH传输业务信号时各种业务信号要进入SDH的帧都要经过映射、定位和复用三个步骤：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移；定位即是将帧偏移信息收进支路单元（TU）或管理单元（AU）的过程，它通过支路单元指针（TU PTR）或管理单元指针（AU PTR）的功能来实现；复用则是将多个低价通道层信号通过码速调整使之进入高价通道或将多个高价通道层信号通过码速调整使之进入复用层的过程。
SDH基础原理及应用
SDH基础原理及应用SDH（Synchronous Digital Hierarchy）是同步数字体系结构的缩写，是用于传输和交换数字信号的一种技术和协议标准。
SDH作为一种传输技术，具有高性能、高可靠性和高可扩展性的特点，被广泛应用于现代通信领域。
SDH的基础原理主要包括以下几个方面：第一，基本架构：SDH的基本架构由三个层次构成，分别是光传输层（OTN），通道层（VC）和传输层（TUG）。
光传输层负责将数据从发送端传输到接收端，通道层负责将数据从发送端的光传输层分解成多个通道，传输层负责将通道层的数据分解成多个TUG。
第二，时钟同步：SDH使用分级的时钟同步结构，可以在不同层次间进行同步传输。
通过在网络中引入主时钟源和从时钟源，可以确保时钟信号在传输过程中保持同步。
时钟同步对于SDH的传输质量和性能至关重要。
第三，传输容量：SDH的传输容量采用分级的方式，分为STM-1、STM-4、STM-16等不同层次。
每个层次下都有固定的传输速率和容量，用于满足不同网络需求。
SDH的应用包括以下几个方面：第一，光纤传输：SDH主要用于光纤传输网络中，能够实现高带宽、低时延和低误码率的数据传输。
光纤传输网络是现代通信网络的基础，SDH可以用于光纤网络的接入、传输和交换。
第二，多业务交叉接入：SDH支持多种业务的交叉接入，如语音、数据和视频等不同类型的业务。
通过SDH的交叉接入技术，可以实现不同类型业务的灵活配置和高效传输。
第三，网络拓扑结构：SDH可以构建多种网络拓扑结构，如点到点、环形和网状等结构。
不同的网络拓扑结构适用于不同的应用场景，可以满足不同的网络需求。
第四，网络保护和恢复：SDH具有强大的网络保护和恢复能力，可以在网络故障时自动切换到备用路径，从而保证网络的连续性和可靠性。
SDH支持多种保护机制，如1+1保护、1:1保护和多点保护等。
第五，网络管理和监控：SDH提供完善的网络管理和监控功能，可以实现对网络资源的配置、监测和故障诊断等操作。
描述sdh的工作方式
描述sdh的工作方式SDH（Synchronous Digital Hierarchy）是一种同步数字传输体系结构，用于在光纤通信中传输大量的数据和语音信息。
SDH通过将数据划分为具有固定带宽的时隙，并将其组合成不同的容量等级来实现数据传输。
下面将详细介绍SDH的工作方式。
一、SDH的基本原理SDH采用了一种分时复用的传输方式，将多个低速信号合并为一个高速信号进行传输。
它将数字信号划分为一系列的时隙，每个时隙都有固定的带宽和时长。
这种分时复用的方式使得多个信号可以在同一根光纤上同时传输，提高了传输效率和带宽利用率。
二、SDH的层次结构SDH的层次结构分为多个容量等级，从低到高分别为STM-1、STM-4、STM-16、STM-64等。
每个容量等级由多个时隙组成，每个时隙的容量为64kbit/s。
不同等级的容量可以根据需求进行灵活配置，以适应不同的传输需求。
三、SDH的传输过程1. 信号发送端：将要传输的信号划分为多个时隙，根据容量要求选择适当的等级。
然后将时隙按照容量等级的要求组合成帧，添加控制字和同步字节，并进行差错校验。
2. 信号传输：经过发送端处理的信号通过光纤传输到接收端。
在传输过程中，SDH对信号进行了多层次的保护和恢复，确保信号的可靠传输。
3. 信号接收端：接收端对接收到的信号进行解析和恢复。
首先检查帧结构是否有误，并进行误码率监测。
然后根据容量等级的要求，将时隙分解出来，并将数据恢复成原始信号。
四、SDH的特点和优势1. 可靠性高：SDH采用了多层次的保护和恢复机制，能够在光纤传输中对信号进行有效的保护，提高了系统的可靠性。
2. 灵活性强：SDH的容量等级可根据需要进行灵活配置，能够适应不同的传输需求。
同时，SDH还支持多种接口类型，方便与其他传输设备进行连接。
3. 网络管理能力强：SDH具有完善的网络管理功能，能够对系统进行实时监测和故障诊断，提高了网络的管理效率和可靠性。
4. 兼容性好：SDH采用统一的传输标准和接口规范，不同厂家的设备可以进行互联互通，降低了系统的维护和运营成本。
SDH基础原理及应用
2
SDH帧结构定义了多个通道，用于传
输不同速率的数据。
3
帧同步
SDH帧结构采用固定的时间间隔来传 输数据，保持帧同步。
容错与恢复
SDH帧结构中包含容错和恢复机制， 确保数据传输的可靠性。
SDH时钟同步原理
1 主时钟源
2 时钟恢复
3 网络同步
SDH网络中的主时钟源 用于生成和分发时钟信 号，以确保全网的时钟 同步。
SDH设备可以从主时钟 源接收和恢复时钟信号， 在时钟源故障时自动切 换到备用时钟源。
通过时钟信号的传输和 恢复，SDH网络中的各 个设备可以保持高度的 同步性。
SDH网络管理
设备管理
通过管理软件对SDH设备进行配置、监控和 故障排查，以确保网络的稳定运行。
故障定位
通过故障定位技术，快速识别和定位SDH网 络中的故障点，提高故障排查效率。
性能监测
通过收集和分析各种性能参数，实时监测 SDH网络的状态和质量。
远程配置
通过远程配置功能，管理员可以远程管理和 配置SDH网络中的设备，提高操作效率。
SDH性能参数
误码率（BER）
吞吐量
用于衡量数据传输中的比特错 误率，影响数据传输的可靠性。
用于衡量网络中的数据传输速 率，影响数据传输的效率。
SDH基础原理及应用
SDH是一种光纤传输技术，它通过光纤传输数据，具有高传输速率和可靠性。 本演示将介绍SDH的基本原理、应用领域以及未来的发展趋势。
SDH概述及基本概念
SDH（同步数字系列层次）是一种同步数字传送技术，用于高速数据传输，具有可靠性和可扩展性 。它包括各种层次结构和协议，用于传输电话、数据和视频。
用于多业务接入和互联，提高网络的灵活性 和可用性。
SDH原理全解析
SDH原理全解析SDH（Synchronous Digital Hierarchy）是一种用于传输数字信号的同步时分复用技术，它能够有效地组织和传输多个低速信号，从而提高传输效率和可靠性。
故SDH原理全解析可以从以下几个方面展开：1. 帧结构：SDH使用特定的帧结构，每个帧由多个容器（container）组成。
容器是一个固定长度的结构，包括多个负载单元（payload unit），每个负载单元可以携带部分数据。
在SDH中，帧的速率被划分为多个层次，每个层次的容器数量和帧速率不同，以满足不同速率的数据传输需求。
2. 时钟同步：SDH采用大气面站地球站（MSTP）的原则进行同步，即每个节点都依赖于下一个节点提供的时钟信号。
首先，主时钟源（Primary Reference Clock）提供一个高精度的时钟信号，然后通过网络逐级分配给其他节点。
这样，整个网络各个节点的时钟都同步在一个统一的时间基准上。
3. 传输层次：SDH将传输速率分层处理，以满足不同带宽的需求。
SDH的层次结构包括STM-1、STM-4、STM-16等，每个层次的传输速率是前一层次的整数倍。
例如，STM-1速率为155.52Mbps，STM-4速率为4倍的STM-1，即622.08Mbps。
每个层次都有专门的容器和负载单元格式，以便传输不同速率的数据。
4.管理功能：SDH具有多种管理功能，用于监测和控制网络中的各个节点。
这些功能包括性能监测、告警处理、路径管理、维护和故障定位等。
性能监测通过收集和分析网络中的性能参数，用于评估网络的质量和可靠性。
告警处理用于处理和报告网络中的异常情况，并采取必要的措施进行修复。
5.容错机制：SDH具有多种容错机制，以确保数据能够可靠地传输。
其中最重要的机制是自动保护切换（APS），它能够在发生节点或链路故障时，自动切换到备份路径，从而确保数据的连续传输。
另外，SDH还支持误码监测和纠错，通过检测和修复过程中产生的错误，保证数据的完整性和可用性。
sdh光传输设备
sdh光传输设备1. 简介SDH（Synchronous Digital Hierarchy）光传输设备是一种能够高效地传输数据和语音信号的通信设备。
其基本原理是利用光纤作为传输介质，将数字信号进行分割、调度和复用，实现信号的高速传输。
2. SDH的原理SDH技术通过将传输数据划分为不同的容量单位，采用多层次的调度方法进行传输。
其原理如下：•时钟同步：SDH传输系统需要在发射端和接收端进行时钟同步，以保证数据的同步传输。
SDH设备会通过网络同步协议来实现时钟同步。
•容量划分：SDH通过将传输容量划分为不同层次（STM-1，STM-4，STM-16等），对数据进行分组和复用。
每个层次的容量都是前一个层次的整数倍。
•复用和调度：SDH设备会将不同来源的数据进行复用，并根据传输需求进行调度。
通过交叉连接和通道划分，SDH可以实现多个信号的同时传输。
•容错恢复：SDH设备提供了多种方式的容错恢复机制，包括路径保护、线路保护、设备保护等。
这些机制可以提高系统的可靠性和可用性。
3. SDH的特点SDH作为一种成熟的光传输技术，具有以下特点：•高带宽：SDH能够以光纤传输的方式实现高速数据传输，满足大容量数据和语音传输的需求。
•可靠性：SDH设备采用了多种容错恢复机制，可以在出现故障时对信号进行快速切换，保证用户的通信质量。
•灵活性：SDH系统支持对不同类型的信号进行复用和调度，可以实现灵活的网络配置和管理。
•兼容性：SDH设备与传统的PDH设备相兼容，可以与现有的通信设备无缝衔接，逐步实现网络的升级。
4. 应用领域SDH光传输设备在通信领域具有广泛的应用，包括：•电信运营商：SDH设备是电信运营商建设骨干网的主要设备，用于传输电话、宽带数据和视频等各种业务。
•企业网络：大型企业通常会建设自己的数据中心，利用SDH设备进行数据的长距离传输和跨地域连接。
•军事通信：军队通信系统对通信的可靠性和安全性要求很高，SDH 设备能够满足这些要求，被广泛应用于军事通信中。
sdh技术原理
sdh技术原理SDH技术原理一、SDH技术概述同步数字体系（Synchronous Digital Hierarchy，SDH）是一种高速数字传输技术，用于在光纤通信网络中传输数据。
它是一种基于时间分割多路复用（Time Division Multiplexing，TDM）的技术，能够实现多个不同速率的信号在同一条光纤上传输。
二、SDH网络结构SDH网络由三个层次组成：物理层、传输层和逻辑层。
1. 物理层物理层主要包括光纤、光模块、接口卡等硬件设备，用于将电信号转换为光信号，并将光信号通过光纤传输。
2. 传输层传输层主要实现对不同速率的信号进行分组和交叉复用，并在不同节点之间进行数据交换和转发。
其中，STM-1（Synchronous Transport Module level-1）是SDH中最基本的传输单元，其速率为155.52Mbps。
3. 逻辑层逻辑层主要负责对数据进行处理和管理。
它包括了各种控制通道和管理通道，在网络中起到了重要的作用。
三、SDH帧结构SDH帧结构采用了分时复用技术，将不同速率的信号分成小块，并通过交错方式进行复用。
SDH帧结构由多个层次组成，其中最基本的层次是STM-1。
1. STM-1帧结构STM-1帧结构总共包括270个字节，其中包括了9个行（row）和9个列（column）。
每个行和列都包含了30个字节，其中前3个字节为传输时钟信息，后27个字节为有效数据信息。
2. STM-N帧结构STM-N是指在STM-1基础上扩展出的不同速率的传输单元。
例如，STM-4的速率为622.08Mbps，其帧结构就是由4个STM-1帧组成。
四、SDH时钟同步原理SDH网络中需要保持各节点之间的时钟同步，以确保数据能够正确地传输。
SDH时钟同步主要有两种方式：内部时钟同步和外部时钟同步。
1. 内部时钟同步内部时钟同步是指在一个节点内部使用自身产生的时钟信号进行同步。
这种方式可以确保每个节点内部各设备之间的协调工作，并且可以减少对外界干扰的影响。
sdh的基本原理(一)
sdh的基本原理(一)sdh的基本原理分析1. 什么是sdh？SDH（Synchronous Digital Hierarchy）是一种以同步传输为基础的数字通信传输体系结构。
它利用光纤或微波链路传输数字信号，具有高带宽、低时延和强容错性等特点，被广泛应用于电信运营商的光纤传输网中。
2. sdh的结构以及工作原理SDH的结构SDH采用了一种分层的结构，根据传输需求将信号划分为不同的层次。
常用的层次有STM-1、STM-4、STM-16等，其中STM-1为最基本的层次。
SDH的基本结构如下所示：•首部：用于传输控制信息，包括传输路径标识、错误校验等。
•负载：承载传输的数据信息，可以是电话、数据或视频等。
•长度信息：用于标识数据帧的长度。
SDH的工作原理SDH基于同步传输的原理，其中有两个重要的概念：主时钟和从时钟。
主时钟是网络中的时间源，提供精确的时间参考信号。
所有设备都以主时钟为基准进行同步，保证数据的传输速率和时序一致。
从时钟是依赖于主时钟的设备，通过接收主时钟信号进行同步。
每个设备都有一个时钟恢复单元，用于接收、恢复和传播时钟信号。
SDH的传输过程如下所示：1.信号接收：将外部信号转换为电信号，并进行放大和滤波。
2.时钟恢复：利用时钟恢复单元接收主时钟信号，恢复时钟同步。
3.信号分析：对接收到的信号进行解析，提取出控制信息和数据负载。
4.错误校验和纠错：通过错误检测和纠错技术，确保数据的完整性和正确性。
5.信号调整：根据网络需求对信号进行调整，如增加虚拟通道和虚拟路径。
6.信号传输：将调整后的信号通过光纤或微波链路传输到目标设备。
7.信号恢复：在目标设备上，通过接收和恢复信号，还原原始数据。
8.数据处理：对还原的数据进行处理，如解码、解密等。
3. sdh的优势和应用SDH的优势•高可靠性：采用冗余传输和差错校验技术，保证数据传输的可靠性。
•高带宽：SDH提供高带宽的传输能力，满足大容量数据的传输需求。
SDH原理及应用
SDH原理及应用SDH全称Synchronous Digital Hierarchy，即同步数字层次。
它是一种高速、大容量、长距离、透明传输数字信号的传输技术。
SDH采用同步传输方式，通过在传输系统中使用全球统一的时钟源，实现多路变为反复循环后的同步传输，从而有效提高了传输带宽的利用率。
SDH的原理主要包括传输层次、交叉连接和保护恢复。
首先是传输层次。
SDH采用了多层次的传输结构，包括STM-1、STM-4、STM-16等级别，每一层次的容量都是上一级容量的倍数。
例如，STM-1的传输速率为155.52Mbps，而STM-4则为622.08Mbps。
其次是交叉连接。
SDH通过交叉连接技术，实现了任意时隙的任意交叉。
在SDH传输系统中，时隙以虚拟容器 (Virtual Container, VC) 的形式进行传输，而交叉连接则是指将一个接口的时隙与另一个接口的时隙进行交叉连接，从而实现信号的灵活调度和交换。
最后是保护恢复。
SDH采用了多种保护机制，可以在网络中出现故障时，实现自动恢复和保护。
其中最常用的保护机制有线路保护和路径保护。
线路保护是指在主用线路出现故障时，自动切换到备用线路进行传输；路径保护是指在整个信号路径出现故障时，通过备用路径进行传输。
SDH的应用非常广泛，主要包括电信和数据通信两个方面。
在电信方面，SDH主要用于电信传输网中的网络骨干和干线传输，实现对各种电信业务的高速、可靠传输。
由于SDH具有同步传输的特点，可以满足传输网对时延、时钟等要求，提供高质量的通信服务。
在数据通信方面，SDH可以作为数据中心或大型企业网络中的核心传输技术，实现对各种数据业务的高速传输。
SDH的传输速率较高，能够满足大容量数据的传输需求；同时其交叉连接和保护恢复机制，可以实现数据的灵活调度和高可用性保证。
总之，SDH作为一种高速、大容量、长距离、透明传输数字信号的传输技术，拥有广泛的应用前景。
无论在电信领域还是数据通信领域，SDH 都可以起到重要的作用，提供高质量的传输服务。
SDH基本原理课件
DWDM规模建 设，全光网试验
PDH：准同步数字传输系统；
DWDM：密集波分复用系统； OXC：光交叉连接系统；
SDH：同步数字传输系统；
OADM：光分插复用系统； ION：智能光网络
SDH的工作方式
SDH的特点
接口方面
电接口 STM-1 是 SDH 的第一个等级，又叫基本同步传送模
块，比特率为155.520Mb/s 。
x1
STM-16
x4
x1 AU-4 x3 x1 STM-0 AU-3 VC-3 x7 x7 x1 TUG-2 TU-2 x3 VC-2 C-2 VC-4 x3 TUG-3 x1 TU-3 VC-3 C-3 C-4
Pointer processing Multiplexing Aligning Mapping
A1 A2 A3
B1 B2 B3
C1 C2 C3
D1 D2 D3
A1 B1 C1 D1 A2 B2 C2 D2 A3 B3 C3 D3
SDH的特点
PDH→SDH——通过指针定位预见低速信号在帧
中位置，使收端可直接下低速信号。
SDH的特点
1、速率统一：155M、622M、2.5G、10G；
2M复用步骤
×3 字节 间插 1 12 1× 7 字节 间插 9 1 R R 86
TUG-2
×3 字 节 1 间 86 插 ×3 1
TUG-3
1 86
1 1 H1 H2 H3
261
3
补齐 缺口
9
P 字 TUG-2—— TUG-3——支路单元组3。 节 支路单元组2； VC-4 TUG-3 间 O R R H —VC-12 —TU-12 ； 3TU-12—TUG-2 ； 7TUG-2—TUG-3 ； R 2M—C-12 插
sdh的原理
sdh的原理SDH（Synchronous Digital Hierarchy）是一种同步数字层次结构，它是一种在数字通信中用于传输和多路复用的技术。
SDH的原理是基于TDM（Time Division Multiplexing）技术，它通过将不同速率的数字信号分割成固定长度的时间片，然后按照时间顺序进行交替传输，从而实现了多路复用和传输的同步化。
SDH的原理主要包括以下几个方面：1. 同步传输，SDH采用了同步传输的方式，即在传输过程中，发送端和接收端的时钟是同步的。
这种同步传输方式可以有效地避免时钟漂移和时钟抖动，确保了传输的稳定性和可靠性。
2. 多路复用，SDH可以将不同速率的数字信号进行多路复用，将它们合并成一个高速的数字信号进行传输。
这种多路复用的方式可以充分利用传输介质的带宽，提高了传输效率。
3. 映射结构，SDH采用了一种灵活的映射结构，可以将不同速率的信号映射到不同的容器中进行传输。
这种映射结构可以有效地适应不同速率信号的传输需求，提高了传输的灵活性和可靠性。
4. 管理功能，SDH具有强大的管理功能，可以对传输系统进行监控、管理和维护。
通过管理功能，可以实现对传输系统的远程监控和故障定位，提高了传输系统的可靠性和可管理性。
5. 容错保护，SDH采用了多种容错保护技术，如交叉连接和复用段保护等，可以在传输过程中对信号进行保护和恢复，提高了传输系统的可靠性和稳定性。
总的来说，SDH的原理是基于同步传输和多路复用的技术，通过灵活的映射结构和强大的管理功能，实现了对不同速率信号的高效传输和可靠管理。
同时，SDH还具有较强的容错保护能力，可以保障传输系统的稳定性和可靠性。
这些特点使得SDH成为了现代数字通信系统中一种重要的传输技术。
sdh的基本原理
sdh的基本原理SDH的基本原理什么是SDH？SDH（Synchronous Digital Hierarchy）即同步数字体系。
它是一种广泛应用于传输网络中的传输技术，能够在光纤传输、微波和卫星通信等多种介质上实现高速、可靠的数据传输。
SDH的基本组成SDH系统主要由以下几个基本组成部分组成：•光纤传输线路：SDH系统通过光纤传输高速的数字信号，实现高效的数据传输。
•多路复用器（MUX）：多个低速信号经过多路复用器合成为高速信号，以提高传输效率。
•数字交换机：用于实现信号的转接、交换和路由功能。
•SDH传输设备：负责对信号进行传输和解析，确保信号的可靠传输和恢复。
•管理系统：用于对整个SDH系统进行监控、管理和维护。
SDH的基本概念STM（Synchronous Transport Module）STM是SDH中的基本传输单元，不同传输速率的STM分别用STM-1、STM-4、STM-16等来表示。
其中，STM-1传输速率为。
VC（Virtual Container）VC是SDH中的虚拟通道，用于将不同用户的数据进行虚拟隔离。
VC分为高阶VC和低阶VC，高阶VC用于传输STM信号，低阶VC用于传输用户数据。
AU（Administrative Unit）AU是SDH中的管理单元，用于管理和监控VC。
AU可以以SDH边框（AU-4）或STM边框（AU-3）为传输介质。
SDH传输原理SDH采用同步传输方式，即在传输过程中保持发送端和接收端的时钟信号同步。
其传输原理如下：1.源端设备将数据信号进行分组和交织，形成一个个的虚拟通道（VC）。
2.每个VC经过多路复用器（MUX）合成为多个STM信号。
3.STM信号经过SDH传输设备进行光纤传输，同时在传输中进行信号的增强和恢复。
4.目标端设备接收到STM信号后，经过解析和还原，将数据信号进行分解，恢复为原始的虚拟通道（VC）信号。
5.目标端设备根据VC信号进行数据的分发和处理。
sdh传输基本原理及概念
SDH传输的定义
由于低速SDH信号是以字节间插方式复用进高速SDH信号的 帧结构中的，这样就使低速SDH信号在高速SDH信号的帧中的 位置是固定的、有规律性的，也就是说是可预见的. 由于采用了同步复用方式和灵活的映射结构，可将PDH低速 支路信号（例如2Mbit/s）复用进SDH信号的帧中去（STMNБайду номын сангаас，这样使低速支路信号在STM-N帧中的位置也是可预见的， 于是可以从STM-N信号中直接分/插出低速支路信号 SDH信号的帧结构中安排了丰富的用于运行维护（OAM）功 能的开销字节，使网络的监控功能大大加强，也就是说维护 的自动化程度大大加强
SDH原理及概念
SDH传输的定义
SDH的帧结构 SDH的段开销 SDH自愈保护环
SDH的段开销
STM-N帧的段开销位于帧结构的（1-9）行×（1-9N）列。 注：第4行为AU-PTR除外。我们以STM-1信号为例来讲述段开 销各字节的用途
SDH的段开销
定帧字节：A1和A2 。就是起到定位一个方队的作用，通过 它，收端可从信息流中定位、分离出STM-N帧，再通过指针 定位到帧中的某一个低速信号， A1、A2有固定的值， A1：11110110（f 6H），A2：00101000（28H） 再生段踪迹字节：J0。该字节被用来重复地发送段接入点 标识符，以便使接收端能据此确认与指定的发送端处于持续 连接状态 数据通信通路（DCC）字节：D1-D12。用于OAM功能的数据 信息——下发的命令，查询上来的告警性能数据等，是通过 STM-N帧中的D1-D12字节传送的
映射是一种在SDH网络边界处（例如SDH/PDH边界处），将 支路信号适配进虚容器的过程
定位是指通过指针调整，使指针的值时刻指向低阶VC帧的 起点在TU净负荷中或高阶VC帧的起点在AU净负荷中的具体位 置，使收端能据此正确地分离相应的VC 复用是一种使多个低阶通道层的信号适配进高阶通道层或 把多个高阶通道层信号适配进复用层的过程,复用也就是通 过字节交错间插方式把TU组织进高阶VC或把AU组织进STM-N 的过程,由于经过TU和AU指针处理后的各VC支路信号已相位 同步，因此该复用过程是同步复用
同步数字体系(SDH)技术的基本传输原理
一、引言国际电信联盟标准部(ITU-T)的前身国际电报电话咨询委员会(CCITT)在1988年与美国国家标准化协会(ANSI)的T1委员会达成协议,将美国贝尔通信研究所1985年提出的同步光网络(Synchronous Optical Network ,缩写为SONET)概念和标准修订后重新命名为同步数字体系(Synchronous Digital Hierarchy,缩写为SDH),称为SDH技术。
光纤传输具有传输频带宽、传输容量大、传输损耗低、传输信息不受电磁干扰等优点,用光纤传输的广播电视信号不仅传输质量好且信号稳定因而光纤已成为传输广播电视信号的新媒介,SDH技术与光纤技术相结合而构成的同步数字传输网是一个融复接、线路传输及交换功能于一体由统一网管系统管理操作的综合信息网络,可实现网络有效管理、动态网络维护、开业务时的性能监视等功能,有效地提高了网络资源的利用率,满足了广播电视传输网的信息传输和交换的要求,SDH技术目前已成为广播电视领域传输技术方面的发展和应用热点。

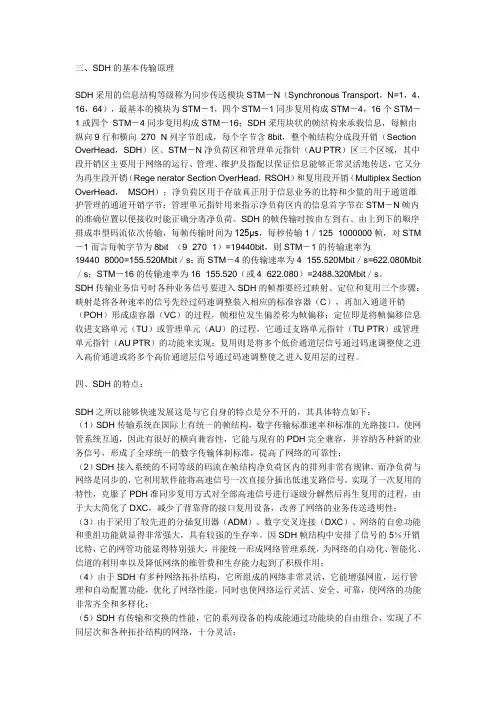

二、SDH技术的基本传输原理SDH采用的信息结构等级称为同步传送模块STM-N(Synchronous Transport Module的缩写,N=1,4,16,64),最基本的模块为STM-1,四个STM-1同步复用构成STM-4,16个STM-1或四个STM-4同步复用构成STM-16；SDH采用块状的帧结构来承载信息,每帧由纵向9行和横向270*N列字节组成,每个字节含8比特,整个帧结构分成段开销(Section Over Head,缩写为SOH)区、STM-N净负荷区和管理单元指针(AU PTR)区三个区域,其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活的传送,它又分为再生段开销(Regenerator Section Over Head,缩写为RSOH)和复用段开销(Multiplex Section Over Head,缩写为MSOH)；管理单元指针用来指示净负荷区域内的信息首字节在STM-N帧内的准确位置以便接收时能正确分离净负荷；净负荷区域用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节。
SDH传输原理
2M复用步骤（2M →VC4）
TUG2——支路单元组2；TUG3——支路单元组3。 2M—C12—VC12—TU12；3TU12—TUG2； 7TUG2—TUG3；3TUG3—VC4—STM-1。 STM-1可装入3×7×3=63个2M信号。2M复用结构 是3-7-3结构。
复帧的概念：
4个C12基帧组成一个复帧。
stmnstmnpdhpdhatmatmfddifddi以太网以太网ipip等信号等信号打包打包信息包信息包信息包信息包打包打包传输传输传输传输sdhsdh传输传输网络网络卸货卸货pdhpdhatmatmfddifddi等信号等信号sdhsdh14sdh的固有缺陷1频带利用率低有效性和可靠性的矛盾2指针调整机理复杂并且产生指针调整抖动3软件的大量应用使系统易受病毒或误操作的危害
STM-4
622.080简称 622M
STM-16
2488.320简称 2.5G
STM-64
9953.280简称 10G
SDH：高等级信号速率是相邻低等级信号 精确的4倍
光接口：对电信号扰码。 SDH：光口信号码型是加扰的NRZ码， PDH：光口信号码型是mBnB码。
STM-64
×4
10Gb/s
34M复用步骤（34M →VC4）
VC4 （接上页）1 TU-3 86 1 TUG-386 1
261
H1
1 1 H1
1
H2 一级 H3 指针 定位
H2 补齐 H3 缺口
R
×3 P
字节 间插
O RR
H
99
9
125us
125us
125us
TU3——支路单元3；与VC3相对应的标准信息结构，完 成一级指针定位。
光传输设备培训之SDH基本原理
光传输设备培训之SDH基本原理首先，SDH基本原理是将输入的数字信号转换为标准的光信号，然后通过光纤传输到目的地，再将光信号转换回数字信号。
这样可以实现高速、高容量的数据传输，从而满足不同应用的需求。
SDH的工作原理主要包括以下几个方面：1. 多路复用（MUX）：SDH通过多路复用技术将不同速率的数字信号转换为相同速率的光信号，然后混合在一起进行传输。
这样可以节省光纤资源，提高传输效率。
2. 分时复用（TDM）：SDH系统采用分时复用技术，将不同速率的数字信号根据时间顺序进行交叉传输，然后在目的地进行解复用。
这样可以实现多路信号的同时传输。
3. 灵活配置：SDH系统可以根据需求对光信号进行灵活配置，满足不同应用的需求。
例如，可以根据不同传输速率的需求，进行灵活的波长分配。
4. 容错处理：SDH系统具有自动保护和恢复功能，可以在光纤传输过程中对故障进行快速检测和处理，保证数据传输的可靠性和稳定性。
总的来说，SDH技术是一种高效、可靠的光纤传输技术，可以满足不同应用对数据传输的要求。
掌握SDH基本原理及其工作原理，可以帮助工程师更好地设计、部署和维护光传输设备，提高网络传输效率和数据传输质量。
SDH（Synchronous Digital Hierarchy）是一种在光纤传输系统中应用广泛的数字传输技术。
它采用了同步传输技术，使得在传输数据的同时，不同速率的数字信号可以被统一的处理和传输。
SDH技术的应用范围非常广泛，可以用于电话、互联网、广播电视等各种应用领域，且其性能稳定可靠，因而备受青睐。
SDH系统由多种不同的设备和部件构成，包括发射器、接收器、复用器、解复用器以及交叉连接设备等。
这些组件都是为了实现SDH系统在光纤传输中进行数字信号处理和转换的功能。
SDH系统的基本原理在于采用频分复用和时分复用的技术，即分时复用（TDM）和分波长复用（WDM），将不同速率的数字信号转换成相同速率的光信号，再进行混合传输。
