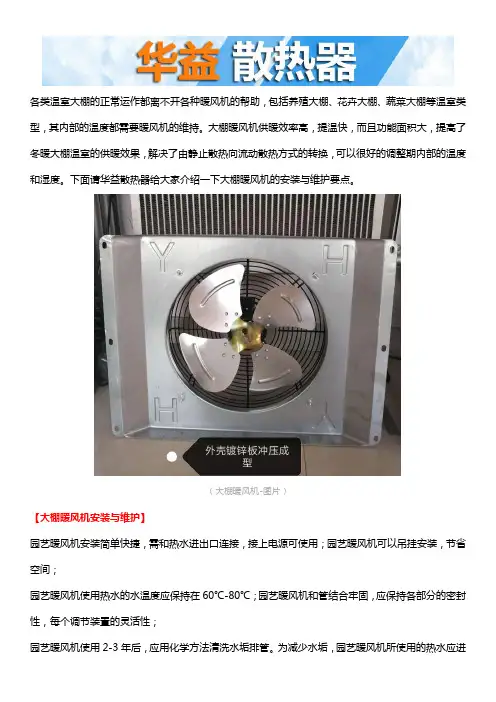

Q型暖风机安装图解说明

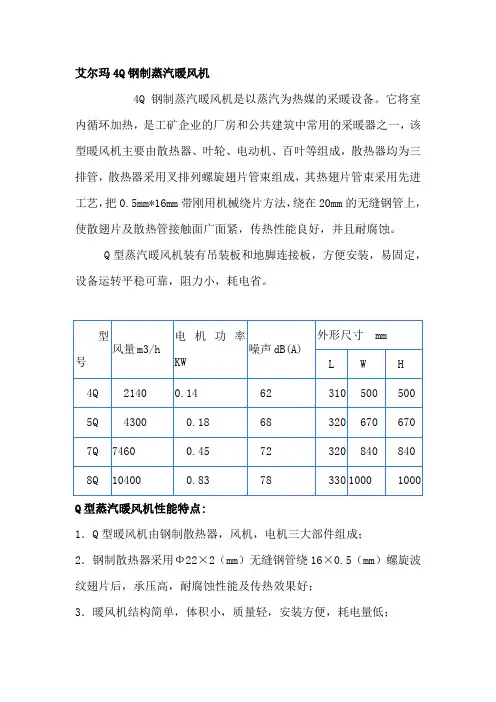

艾尔玛4Q钢制蒸汽暖风机

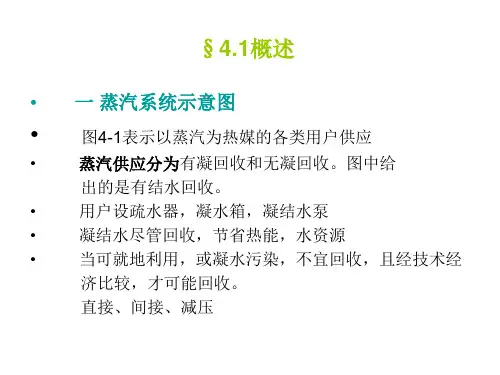

4Q钢制蒸汽暖风机是以蒸汽为热媒的采暖设备。

它将室内循环加热，是工矿企业的厂房和公共建筑中常用的采暖器之一，该型暖风机主要由散热器、叶轮、电动机、百叶等组成，散热器均为三排管，散热器采用叉排列螺旋翅片管束组成，其热翅片管束采用先进工艺，把0.5mm*16mm带刚用机械绕片方法，绕在20mm的无缝钢管上，使散翅片及散热管接触面广面紧，传热性能良好，并且耐腐蚀。

Q型蒸汽暖风机装有吊装板和地脚连接板，方便安装，易固定，设备运转平稳可靠，阻力小，耗电省。

Q型蒸汽暖风机性能特点:
1．Q型暖风机由钢制散热器，风机，电机三大部件组成；
2．钢制散热器采用Φ22×2（mm）无缝钢管绕16×0.5（mm）螺旋波纹翅片后，承压高，耐腐蚀性能及传热效果好；
3．暖风机结构简单，体积小，质量轻，安装方便，耗电量低；
4．Q型暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等；
5．Q型暖风机型号表示举例说明：
型号：4Q
4—轴流通风机机号；
Q—以蒸汽为热媒的暖风机；。

RFQ型燃气热风炉操作说明概述RFQ型燃气热风炉采用平焰烧嘴与换热体组合为一体的设备，它具有设备体积小、热效率高、火焰稳定、点火容易、无污染等特点。

因此，它广泛适用于粮食食品、饲料、冶金化工、医药生化等行业的供热和干燥。

工作原理将一定压力的天然气由平焰烧嘴头部的喷射槽喷出，来自助燃鼓风机的空气将从壳体切线方向鼓入与天然气充分混合燃烧，产生高温燃气，并借助具有强化换热措施的热风炉将高温燃气的热量传导给被加热的空气，高温燃气经换热后温度降低至250℃以下由引风机排放大气中。

需加热的空气通过选配的鼓风机送入热风炉、换热后温度升值额定值从热风出口送出。

结构特点1 、燃烧稳定，过剩空气系数在0.6~4范围内均可稳定燃烧。

2、设备紧凑、体积小、密闭性好、热效率高。

3、烧嘴所需要的天然气压力低，天然气压力在3000Pa时均能燃烧。

4、燃料燃烧充分，燃烧主要生成水和二氧化碳，消除了环境污染。

热风炉的安装一、安装热风炉的准备工作在热风炉运到使用现场后，必须作如下安装前的准备工作：1、设备验收①按本厂发货清单对提供的主机、辅机进行清点，若有缺少，必须配齐。

②按图纸检查上述设备的完好性，发现有损坏，应查明原因后，须修复或调换。

2、基础验收①按基础图要求，进行检查和验收；②在地基验收合格后，方可进行划线安装。

二、热风炉主体安装：①根据热风炉重量，选择合适的吊装工具吊装；②清理现场，使设备就位，注意热风出口及冷风进口方向，应满足图纸设计要求。

三、引风机的安装①根据热风炉平面图及基础图对风机位置进行划线；②在布置好地脚螺栓预埋位置后，对地基进行浇注；③基础牢固后，吊装风机，穿好地脚螺栓，并进行二次浇注；④引风机安装妥当后，应检查风机有无卡住，再接好电源线，进行通电试运转，检查运转方向是否正确，有无摩擦或振动过大现象，在运转前必须用黄油枪对轴承加注润滑脂；四、烟囱安装①遵照热风炉平面图，在烟囱安装前对地基划线、预埋地脚螺栓、并进行浇注；②烟囱安装时，法兰间嵌垫石棉绳并用吊线法，检查烟囱垂直；③防风绳，采用三根8号铅丝或钢绳及吊蓝螺栓拉紧，各方向拉紧力度相同，且确保烟囱垂直度。

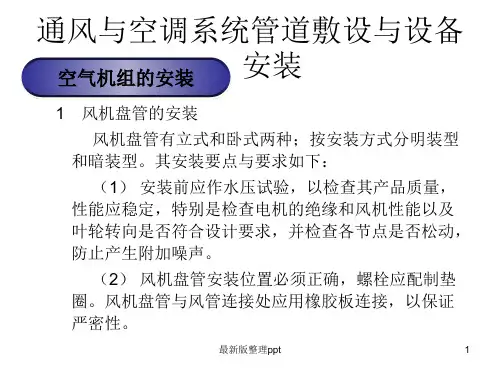

采暖管道及散热器安装工艺流程施工准备—预制加工—卡架安装—干管安装—立管安装—支管安装—试压、冲洗—防腐、保温—散热器安装——调试4．散热器组对及安装工艺流程编制组片统计表—散热器组对—外接条预制、安装—散热器单组试压—散热器安装—散热器冷风门安装5．主要施工方法及技术要求采暖管道安装主要施工方法及技术要求基本同给排水施工方案，不同的技术要求如下所述。

5．1 散热器安装前首先检查暖气片是否有沙眼，丝扣处有无断丝，然后进行除锈、刷漆，用砂纸把接头处打磨光滑、平整，其上的螺纹部分和连接用的丝对也应除锈并涂机油。

5.2 组对散热器暖气片时，应使用高碳钢质的专用钥匙。

5.3 组对铸铁散热器应平直紧密，上下两个对丝要同时拧动，当两个散热片的密封面相接触后，应减慢速度，直至垫片挤出油为止。

5．4 散热器在运输和搬运过程中，须轻拿轻放，不得互相碰撞，以免损坏。

5.5 管道穿过墙壁和楼板时，设置钢制套管，安装在楼板内的套管，其顶部高出地面20mm，底部与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

套管内用油麻填塞密实。

5.6 支管弯曲度要一致，这就要求煨弯大小相同，角度均匀，长度一致。

5．7 管道的坡度须符合要求，当支管全长小于或等于500mm，坡度值为5mm；大于500mm为10mm。

5．9 组对散热器要平直紧密，垫片不得露出颈外。

散热器与管道连接，必须安装可拆除的连接件。

5．10 散热器组成后，须做水压试验。

在试验压力下保持2～3分钟，不渗不漏为合格。

5．11 散热器支、托架安装，位置准确，埋设平整、牢固。

散热器支管长度大于1.5m，在中间安装管卡。

散热器支、托架的数量符合设计和规范要求。

5．12 采暖管道在试验压力下，5分钟内压力降不大于 0.02MPa为合格。

试压完毕，铸铁散热器及不保温的管道外刷樟丹一道，银粉二道。

5．13 方形补偿器采用液压弯管机进行煨弯，弯角必须是90度，顶部不得有焊口存在，在钢平台上组对，连接点设在垂直臂的中部位置，组对尺寸按照设计图纸要求，尺寸正确，四个弯曲角在同一个平面上。

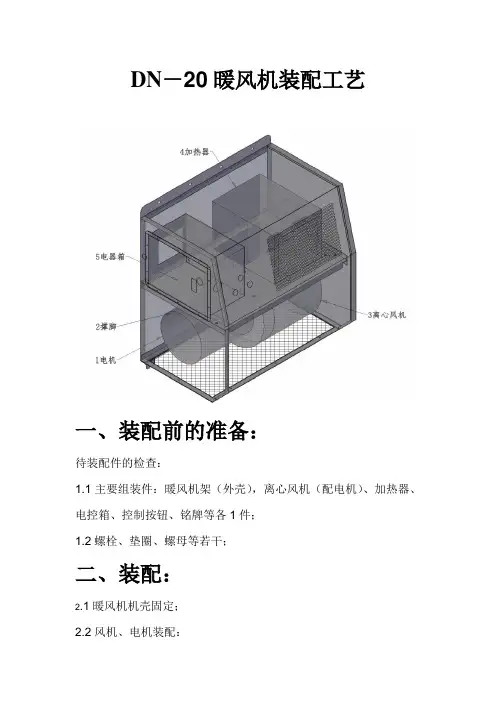

DN－20暖风机装配工艺
一、装配前的准备：
待装配件的检查：
1.1主要组装件：暖风机架（外壳），离心风机（配电机）、加热器、电控箱、控制按钮、铭牌等各1件；
1.2螺栓、垫圈、螺母等若干；
二、装配：
2.1暖风机机壳固定；
2.2风机、电机装配：
2.2.1依据装配尺寸，电机、撑脚配作连接；
2.2.2依据装配尺寸，电机、风机与机壳连接；
2.3固定加热器；
2.4安装电控箱；
2.5安装控制按钮；
2.6接线；
2.7铆铭牌；
2.8再紧固壳体；
2.9试运转：按要求试验合格；
2.10表面处理：清除暖风机表面上的油污、飞溅、锈蚀；
2.11包装：清洁产品表面，检查有无零件缺损，装入附件、说明书及产品合格证等；
2.12入库：按入库单验收入库。

使用说明书使用产品前仔细阅读本使用说明书，并妥善保留备用本说明书适用以下型号5T25005T3000售后服务热线电话：400-858-8338您好！欢迎您选用欧伟士智能电暖器！本产品采用复合散热方式，利用冷热空气对流循环及热辐射原理对室内空气进行加热，使室内升温迅速，加热效率高，无能源浪费、无噪音、无污染。

在寒冷的冬季里，为您创造理想的工作、生活环境，倍感温暖与舒适。

0201目 录产品技术参数..................04安装和使用方法...............05错误码 (21)产品电器原理图...............22产品装箱清单................22售后服务..................23质保卡 (24)产品执行标准GB4706.1-2005 家用和类似用途电器的安全 通用要求GB4706.23-2007 家用和类似用途电器的安全 室内加热器的特殊要求产品名称:智能电暖器03产品技术参数：型号5T25005T3000功率2500W3000W尺寸（长*宽*高）1500*90*170mm1710*90*170mm重量7.3kg7.9kg建议供暖面积20㎡以下25㎡以下语音提醒有有语音控制有有APP控制有有倾倒保护有有额定电压220V220V电源线长度 3.0m 3.0m电源插座16A16A定时功能有有温度保护有有智能变频支持支持遥控器有有注：产品技术参数如有变更，恕不另行通知，请以实际产品参数为准04第一步：取出支脚（将机器底部朝上）第二步：支脚放到如上图位置，轻轻往下压第三步：支脚按至如上图位置，再向外侧推第四步：支脚放置到位安装方式： 开箱检查：打开包装箱，取出欧伟士电暖器（以下简称产品），确认产品完好，附件齐全。

支脚安装：取出支脚，使支脚与机器支脚安装位置垂直，轻轻的往下压，压到位之后向外侧推，推到位即可。

（如下图所示：支脚安装示意图）注：支脚安装完毕后，将支脚置于地面，产品垂直正立。

EC风机安装说明目录1.工程准则 (2)2.线槽开料、开孔，接线盒及过线盒的开孔 (2)3.软管及线槽安装 (4)4.控制柜(LMCP+DDC Panel)安装 (6)5.EC Fan 接线(ModBus) (7)6.EC Fan 接线(0~10V) (8)6.接线盒/过线盒(Terminal Box / Junction Box)安装 (9)7.其他 (10)1.工程准则电源线与信号线分开, 各走一个过线盒穿板过线盒之间应套胶管气流內不能直接用塑胶产品穿越不同温度空间时要注意密封注意切割口或利角对电线的威胁注意固定所有会因气流而动的物件软管越短越好2.线槽开料、开孔，接线盒及过线盒的开孔A.线槽开孔开料，如图包含线槽盖、线槽侧盖和线槽三部分，线槽盖及其侧盖在线槽上的重合部位要去掉，如图线槽的开孔尺寸一般为（具体按电机出线口可装铜头的大小来定）：控制线（信号线）∮20mm，电机线∮20mm或∮25mm。
