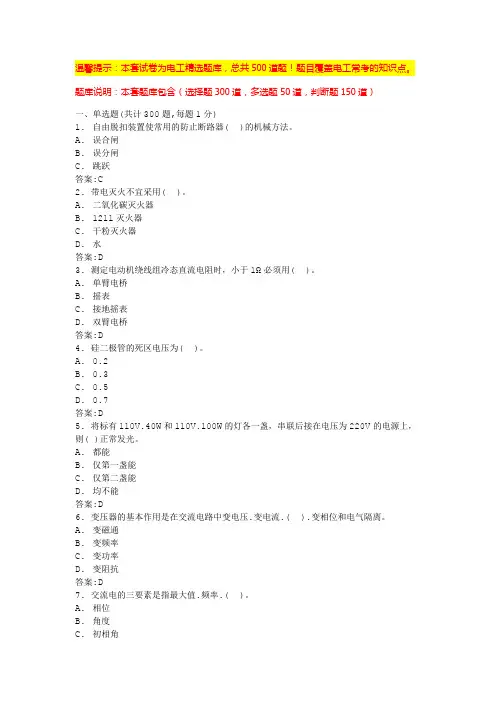

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.自由脱扣装置使常用的防止断路器( )的机械方法。
A.误合闸B.误分闸C.跳跃答案:C2. 带电灭火不宜采用( )。
A.二氧化碳灭火器B.1211灭火器C.干粉灭火器D.水答案:D3. 测定电动机绕线组冷态直流电阻时，小于1Ω必须用( )。
A.单臂电桥B.摇表C.接地摇表D.双臂电桥答案:D4. 硅二极管的死区电压为( )。
A.0.2B.0.3C.0.5D.0.7答案:D5. 将标有110V.40W和110V.100W的灯各一盏，串联后接在电压为220V的电源上，则( )正常发光。
A.都能B.仅第一盏能C.仅第二盏能D.均不能答案:D6. 变压器的基本作用是在交流电路中变电压.变电流.( ).变相位和电气隔离。
A.变磁通B.变频率C.变功率D.变阻抗答案:D7. 交流电的三要素是指最大值.频率.( )。
A.相位B.角度C.初相角答案:C8. 下列选项中属于职业道德作用的是( )。
A.增强企业的凝聚力B.增强企业的离心力C.决定企业的经济效益D.增强企业员工的独立性答案:A9. BLV型电线是( )。
A.铝芯橡皮线B.铝芯聚氯乙烯绝缘电线C.铝芯聚氯乙烯护套电线D.铝芯电力电缆答案:B10. 一个12V.6W的灯泡，接在6V的电路中，灯泡中的电流为( )A.2AB.1AC.0.5AD.0.25A答案:D11. 施工现场临时用电线路的专用保护零线应采用( )线。
A.红线；B.黑线；C.绿/黄双色；D.黄色答案:C12. 变压器的铁芯由( )和铁轭两部分组成。
A.绝缘套管B.铁芯柱C.线圈答案:B13. 运行中的电压互感器，为避免产生很大的短路电流而烧坏互感器，要求互感器( ).A.必须一点接地;B.严禁过负荷;C.要两点接地;D.严禁二次短路.答案:D14. ( )是指大小和方向随时间做周期性变化的电流；A.直流电B.交流电C.脉动交流电D.恒稳直流电答案:B15. 在10KV无遮栏检修中人体及其所携带工具与带电体的最小安全距离为( )B.0.7mC.0.35mD.0.15m答案:B16. 测量500v以下设备的绝缘应选用( )的摇表.A.2500vB.1000vC.5000v答案:B17. 变配电站有人值班时，巡检周期应当是每( )一次。
电工中级等级实操考试题库一、安全用电与电工操作规程1. 电工在进行操作前应进行哪些安全检查？2. 描述电工在高压环境下的安全操作规程。
3. 电工在进行电气设备维修时应注意哪些安全事项？4. 简述电工在遇到紧急情况时的应急处理流程。
二、电气元件识别与测试1. 列举常见的低压电气元件，并简述其功能。
2. 如何使用万用表测试电阻、电压和电流？3. 描述使用钳形电流表测量电流的步骤。
4. 简述如何判断一个电容器是否损坏。
三、电路图识读与分析1. 解释电路图中常见的符号及其代表的元件。
2. 描述如何根据电路图进行电路故障分析。
3. 简述如何根据电路图进行电路连接。
4. 举例说明如何使用电路图进行电路设计。
四、电气线路安装与调试1. 描述电气线路的安装流程。
2. 简述电气线路安装中的接线规范。
3. 描述如何进行电气线路的调试。
4. 简述电气线路安装完成后的检查与测试。
五、电动机与变压器的维护与检修1. 简述三相异步电动机的工作原理。
2. 描述电动机的日常维护要点。
3. 简述电动机常见故障及其检修方法。
4. 描述变压器的工作原理及维护要点。
六、PLC编程与自动化控制1. 解释PLC的基本概念及其在工业自动化中的应用。
2. 简述PLC编程的基本步骤。
3. 描述如何使用PLC进行自动化控制电路的设计。
4. 举例说明PLC在实际工程中的应用案例。
七、电气故障诊断与处理1. 简述电气故障的常见类型及其原因。
2. 描述电气故障诊断的基本方法。
3. 简述电气故障处理的一般流程。
4. 举例说明如何使用专业工具进行电气故障诊断。
八、电工实操技能1. 描述如何进行电缆的剥线和接线操作。
2. 简述如何进行电气设备的拆装。
3. 描述如何进行电气设备的绝缘电阻测试。
4. 简述如何进行电气设备的接地测试。
九、电工工具与仪器使用1. 列举电工常用的工具和仪器，并简述其用途。
2. 描述如何正确使用螺丝刀、钳子等基本电工工具。
3. 简述如何使用电烙铁进行焊接操作。

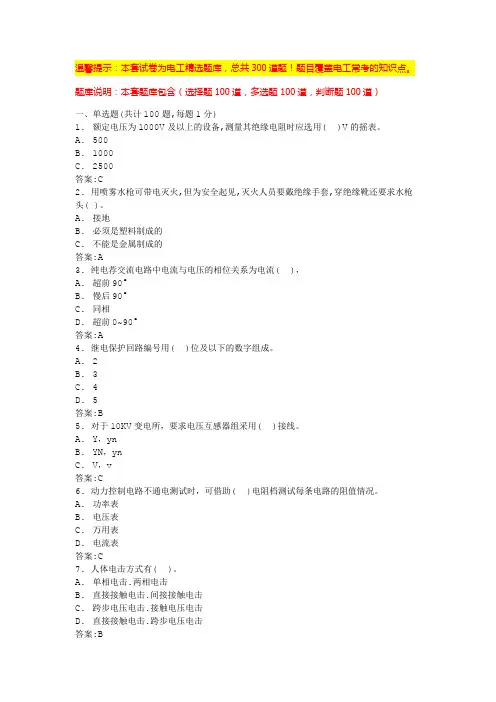

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.额定电压为1000V及以上的设备,测量其绝缘电阻时应选用( )V的摇表。
A.500B.1000C.2500答案:C2. 用喷雾水枪可带电灭火,但为安全起见,灭火人员要戴绝缘手套,穿绝缘靴还要求水枪头( )。
A.接地B.必须是塑料制成的C.不能是金属制成的答案:A3. 纯电荐交流电路中电流与电压的相位关系为电流( )，A.超前90°B.慢后90°C.同相D.超前0~90°答案:A4. 继电保护回路编号用( )位及以下的数字组成。
A. 2B. 3C. 4D. 5答案:B5. 对于10KV变电所，要求电压互感器组采用( )接线。
A.Y，ynB.YN，ynC.V，v答案:C6. 动力控制电路不通电测试时，可借助( )电阻档测试每条电路的阻值情况。
A.功率表B.电压表C.万用表D.电流表答案:C7. 人体电击方式有( )。
A.单相电击.两相电击B.直接接触电击.间接接触电击C.跨步电压电击.接触电压电击D.直接接触电击.跨步电压电击答案:B8. 属于配电电器的有( )A.熔断器B.接触器C.电阻器答案:A9. 电气设备的绝缘电阻应该( )。
A.不得小于0.5MΩB.不得小于1MΩC.不得小于2MΩD.不得小于5MΩ答案:B10. 变配电室停电检修工作，应在一经合闸即可送电到工作地点的断路器或隔离开关操作手把上悬挂( )标示牌。
A.禁止类B.准许类C.警告类答案:A11. 交流测速发电机的定子上装有( )。
A.一个绕组B.两个串联的绕组C.两个并联的绕组D.两个在空间相差90°电角度的绕组答案:D12. 将一根导线均匀拉长为原长的2倍,则它的阻值为原阻值的( )倍。
A. 1B. 2C. 4答案:C13. 施工现场临时用电系统重复接地装Z设Z一般不应少于( )处。

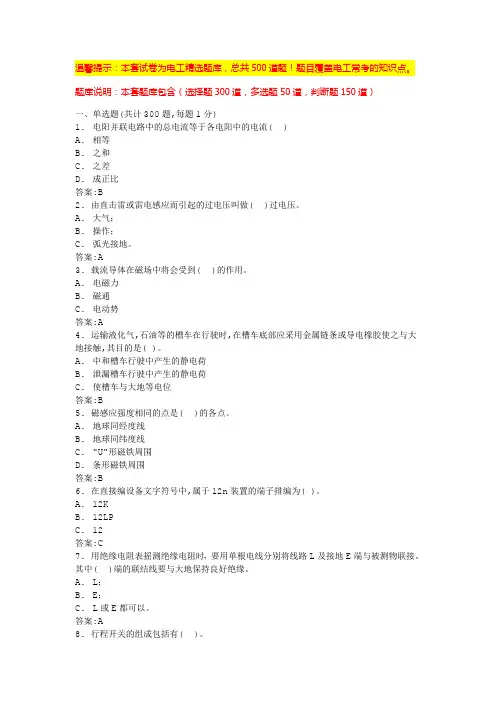

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.电阳并联电路中的总电流等于各电阳中的电流( )A.相等B.之和C.之差D.成正比答案:B2. 由直击雷或雷电感应而引起的过电压叫做( )过电压。
A.大气；B.操作；C.弧光接地。
答案:A3. 载流导体在磁场中将会受到( )的作用。
A.电磁力B.磁通C.电动势答案:A4. 运输液化气,石油等的槽车在行驶时,在槽车底部应采用金属链条或导电橡胶使之与大地接触,其目的是( )。
A.中和槽车行驶中产生的静电荷B.泄漏槽车行驶中产生的静电荷C.使槽车与大地等电位答案:B5. 磁感应强度相同的点是( )的各点。
A.地球同经度线B.地球同纬度线C."U"形磁铁周围D.条形磁铁周围答案:B6. 在直接编设备文字符号中,属于12n装置的端子排编为( )。
A.12KB.12LPC.12答案:C7. 用绝缘电阻表摇测绝缘电阻时，要用单根电线分别将线路L及接地E端与被测物联接。
其中( )端的联结线要与大地保持良好绝缘。
A.L；B.E；C.L或E都可以。
答案:A8. 行程开关的组成包括有( )。
A.线圈部分B.保护部分C.反力系统答案:C9. 为防止直接电击，可采用( )等安全措施。
A.保护接地B.绝缘.屏护C.过载保护D.保护接零答案:B10. 照明线路熔断器的熔体的额定电流取线路计算电流的( )倍。
A.0.9B. 1.1C. 1.5答案:B11. 电流互感器分为测量用电流互感器和( )用电流互感器。
A.实验B.保护C.跳闸D.运行答案:B12. 电源输出功率的大小等于( )。
A.UIB.UItC.I2Rt答案:A13. 铁壳开关属于( )。
A.断路器B.接触器C.刀开关D.主令开关答案:C14. 串联型稳压电路中的调整管工作在( )状态。

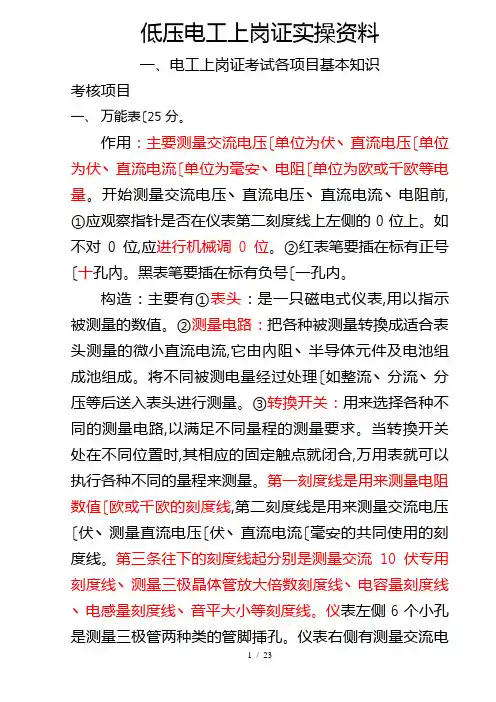

低压电工上岗证实操资料一、电工上岗证考试各项目基本知识考核项目一、万能表〔25分。
作用：主要测量交流电压〔单位为伏丶直流电压〔单位为伏丶直流电流〔单位为毫安丶电阻〔单位为欧或千欧等电量。
开始测量交流电压丶直流电压丶直流电流丶电阻前,①应观察指针是否在仪表第二刻度线上左侧的0位上。
如不对0位,应进行机械调0位。
②红表笔要插在标有正号〔十孔內。
黑表笔要插在标有负号〔一孔内。
构造：主要有①表头：是一只磁电式仪表,用以指示被测量的数值。
②测量电路：把各种被测量转換成适合表头测量的微小直流电流,它由內阻丶半导体元件及电池组成池组成。
将不同被测电量经过处理〔如整流丶分流丶分压等后送入表头进行测量。
③转換开关：用来选择各种不同的测量电路,以满足不同量程的测量要求。
当转換开关处在不同位置时,其相应的固定触点就闭合,万用表就可以执行各种不同的量程来测量。
第一刻度线是用来测量电阻数值〔欧或千欧的刻度线,第二刻度线是用来测量交流电压〔伏丶测量直流电压〔伏丶直流电流〔毫安的共同使用的刻度线。
第三条往下的刻度线起分别是测量交流10伏专用刻度线丶测量三极晶体管放大倍数刻度线丶电容量刻度线丶电感量刻度线丶音平大小等刻度线。
仪表左侧6个小孔是测量三极管两种类的管脚挿孔。
仪表右侧有测量交流电压丶直流电压量程为2500伏的插孔。
仪表右侧还有测量直流电流量程为10安的插孔。
万用表是磁电式仪表。
一、测量交流电压〔6分1、先看指针是否在左侧0位上,否则应进行机械调0位。
交流电压的字母为ACV,单位为伏。
量程档位在仪表的正上方向,一般有0～10伏丶0～50伏丶0～250伏丶0～500伏丶0～1000伏共五个档位,,测量电路中交流电压时,两表笔不分正负极,要并联接在两条导线之间。
然后选择合适的档位,量程档位上数值不小于电路被测量的电压数值,而且最接近测量值的档位测得的数值比较准确。
不知电压大小时,应选用最高交流电压量程档〔1000伏开始试测,然后再根据指针摆动情况逐级选用合适量程档位。

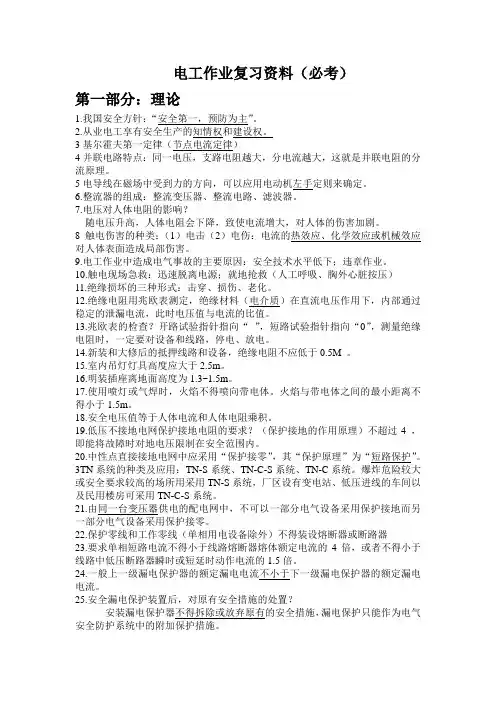

电工作业复习资料（必考）第一部分：理论1.我国安全方针：“安全第一，预防为主”。
2.从业电工享有安全生产的知情权和建设权。
3基尔霍夫第一定律（节点电流定律）4并联电路特点：同一电压，支路电阻越大，分电流越大，这就是并联电阻的分流原理。
5电导线在磁场中受到力的方向，可以应用电动机左手定则来确定。
6.整流器的组成：整流变压器、整流电路、滤波器。
7.电压对人体电阻的影响？随电压升高，人体电阻会下降，致使电流增大，对人体的伤害加剧。
8触电伤害的种类：（1）电击（2）电伤：电流的热效应、化学效应或机械效应对人体表面造成局部伤害。
9.电工作业中造成电气事故的主要原因：安全技术水平低下；违章作业。
10.触电现场急救：迅速脱离电源；就地抢救（人工呼吸、胸外心脏按压）11.绝缘损坏的三种形式：击穿、损伤、老化。
12.绝缘电阻用兆欧表测定，绝缘材料（电介质）在直流电压作用下，内部通过稳定的泄漏电流，此时电压值与电流的比值。
13.兆欧表的检查？开路试验指针指向“”，短路试验指针指向“0”，测量绝缘电阻时，一定要对设备和线路，停电、放电。
14.新装和大修后的抵押线路和设备，绝缘电阻不应低于0.5M 。
15.室内吊灯灯具高度应大于2.5m。
16.明装插座离地面高度为1.3~1.5m。
17.使用喷灯或气焊时，火焰不得喷向带电体。
火焰与带电体之间的最小距离不得小于1.5m。
18.安全电压值等于人体电流和人体电阻乘积。
19.低压不接地电网保护接地电阻的要求？（保护接地的作用原理）不超过4 ，即能将故障时对地电压限制在安全范围内。
20.中性点直接接地电网中应采用“保护接零”，其“保护原理”为“短路保护”。
3TN系统的种类及应用：TN-S系统、TN-C-S系统、TN-C系统。
爆炸危险较大或安全要求较高的场所用采用TN-S系统，厂区设有变电站、低压进线的车间以及民用楼房可采用TN-C-S系统。
21.由同一台变压器供电的配电网中，不可以一部分电气设备采用保护接地而另一部分电气设备采用保护接零。
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.通常称之为钻井心脏的是循环系统中的( )。
A.转盘B.钻井泵C.水龙头答案:B2. 低压熔断器在低压配电设备中，主要用于( )。
A.热保护B.过流保护C.短路保护D.过载保护答案:C3. 关于电位的概念，( )的说法是正确的。
A.电位就是电压B.电位是绝对值C.电位是相对值D.参考点的电位不一定等于零答案:C4. 架设通讯线路时通常尽量避开高压电力线路，其原因是( )。
A.避免电力线杆倒杆时砸坏通讯线路B.避免高压线串人通讯线路C.避免通讯杆倒杆影响电力线D.避免电力线圈周围的磁场对通讯的干扰信号答案:D5. 事故照明一般采用( )。
A.日光灯B.白炽灯C.高压汞灯答案:B6. 油浸自冷和油浸风冷式变压器最高顶层油温一般不超过( )℃。
A.70B.85C.95D.105答案:C7. 组合逻辑电路的特点是( )。
A.含有存储元件B.输出.输入间有反馈通路C.电路输出与以前状态有关D.全部由门电路构成答案:D8. 在易燃易爆场所使用的照明灯具应采用( )灯具。
A.防潮型B.防爆型C.普通型答案:B9. 接地体采用镀锌圆钢是，其直径不得小于( )mm。
A. 4B. 6C.8D.10答案:D10. 电路如题4图所示，设各电流表内阻为零。
若电流表A的读数为3A,电流表A1的读数为1A，则电流表A2的读数是( )A.2AB.AC.3AD. A答案:B11. 在R.L.C串联的正弦电路中，端电压和电流同相时，参数L.C与角频率ω的关系为( )。
A.ωL^2C^2=1B.ω^2LC=1C.ωLC=IfD.ω^2L^2C^2=1答案:B12. 10自动开关的热脱扣器用作( )。
A.短路保护B.过载保护C.欠压保护D.过流保护答案:B13. 相对编号常用于( )中。

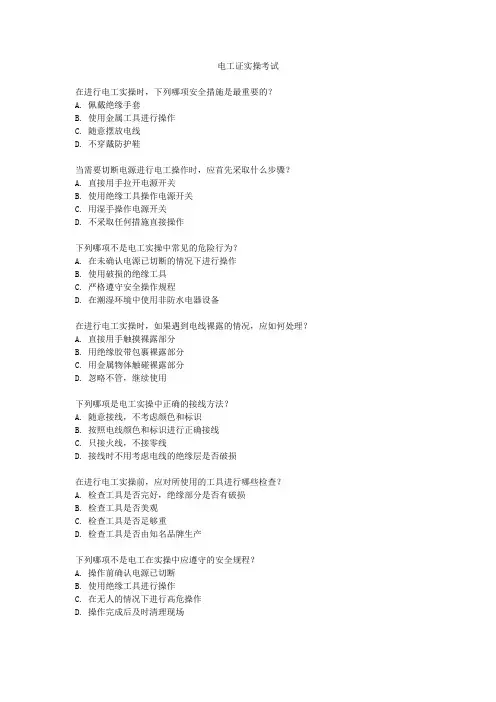

电工证实操考试在进行电工实操时，下列哪项安全措施是最重要的？A. 佩戴绝缘手套B. 使用金属工具进行操作C. 随意摆放电线D. 不穿戴防护鞋当需要切断电源进行电工操作时，应首先采取什么步骤？A. 直接用手拉开电源开关B. 使用绝缘工具操作电源开关C. 用湿手操作电源开关D. 不采取任何措施直接操作下列哪项不是电工实操中常见的危险行为？A. 在未确认电源已切断的情况下进行操作B. 使用破损的绝缘工具C. 严格遵守安全操作规程D. 在潮湿环境中使用非防水电器设备在进行电工实操时，如果遇到电线裸露的情况，应如何处理？A. 直接用手触摸裸露部分B. 用绝缘胶带包裹裸露部分C. 用金属物体触碰裸露部分D. 忽略不管，继续使用下列哪项是电工实操中正确的接线方法？A. 随意接线，不考虑颜色和标识B. 按照电线颜色和标识进行正确接线C. 只接火线，不接零线D. 接线时不用考虑电线的绝缘层是否破损在进行电工实操前，应对所使用的工具进行哪些检查？A. 检查工具是否完好，绝缘部分是否有破损B. 检查工具是否美观C. 检查工具是否足够重D. 检查工具是否由知名品牌生产下列哪项不是电工在实操中应遵守的安全规程？A. 操作前确认电源已切断B. 使用绝缘工具进行操作C. 在无人的情况下进行高危操作D. 操作完成后及时清理现场在电工实操中，如果遇到电器设备着火的情况，应首先采取什么措施？A. 直接用水扑灭火焰B. 切断电源并使用干粉灭火器灭火C. 用手拍打火焰以灭火D. 立即逃离现场并报警，不采取任何灭火措施。
实操内容一、 供电与照明（一）居民供电与日光灯照明电路电路如下图所示NL S54312启辉器光管镇流器开关限流开关电能表漏电开关一）电能表（有功电能表）（1）作用：计量负载所消耗的用电量，它只计量有功电量，不能计量无功电量。
1度电=1KW ·h 。
（2）结构：主要由电压线圈、电流线圈、永磁磁铁、铝转盘、齿轮和计数器等组成。
（3）工作原理：当电压线圈加上额定电压，电流线圈通过电流时，电压线圈、电流线圈所产生的磁通及永磁磁铁产生的磁场共同作用在铝盘上使铝盘产生转动力矩而转动，并通过计数器，把负载所消耗的电量计录。
（4）使用注意事项：1、必须垂直安装，离地面1.7-1.9米高，倾斜安装会使电能表产生误差，水平安装电能表则不转；2、注意表的进、出线接须需线正确（端子1为{火线}进线，端子2已于端子1内部联接，端子3为{火线}出线，端子4为{零线}进线，端子5为{零线}出线）；3、凡用电量超过（任何一相的计算负荷电流）120A 的，必须配装电流互感器；4、正确读数。
读数方法：当前抄表时的表底数减去上次的表底就是这一段时间内的用电量。
单位：K W ·h 。
二）限流开关（1)作用:用来接通、分断负载电路,并限制电路中的负载电流。
（2）结构：主要由脱扣器、双金属片、操作机构等组成。
（3）工作原理：当线路发生短路或严重过载电流时，负载电流超过限流开关的额定工作电流时，双金属片受热弯曲使脱扣器动作，将主触头分断，切断主回路。
（4）使用注意事项：1、注意限流开关的进、出线接线须需正确。
三）漏电开关（1）作用：凡所控制的线路或电气设备发生漏电时，能自动切断电源，以免发生设备或人身事故。
（3）工作原理：当流进电路的电流不等于流出电路的电流时，在零序电流互感器的二次侧就产生感生电流，感生电流经电流放大器放大成足够大的电流去推动电磁脱扣器产生分闸动作，使漏电开关跳闸，切断主回路。
（4）使用注意事项：1、新安装的漏电开关使用前应先经过漏电保护动作试验；2、使用时必须第个月进行一次漏电保护试验。
电工实操技能考试题库一、安全操作规程1. 电工在进行作业前应进行哪些安全检查？2. 描述电工在操作中应遵守的“三不伤害”原则。
3. 电工在高空作业时需要采取哪些安全措施？二、电路连接与故障排除1. 简述单相电路和三相电路的区别。
2. 描述如何使用万用表测量电阻、电压和电流。
3. 列举常见的电路故障类型，并简述排除方法。
三、电气设备安装与调试1. 电工在安装电气设备时应遵循哪些步骤？2. 描述如何进行电动机的安装与调试。
3. 简述变压器的安装要点及其调试过程。
四、电气线路布线1. 电工在布线时应如何确保线路的安全性？2. 简述电缆敷设的基本要求和方法。
3. 描述如何进行电气线路的维护和检查。
五、电气控制与自动化1. 简述PLC（可编程逻辑控制器）的基本原理和应用。
2. 描述如何使用继电器进行电路控制。
3. 列举自动化控制系统中常见的传感器类型及其功能。
六、实操技能考核1. 实操考核一：单相电动机的拆装与维修。
2. 实操考核二：三相异步电动机的启动与故障排除。
3. 实操考核三：PLC编程与自动化控制线路的搭建。
七、电工实操技能的综合应用1. 描述在实际工作中如何综合运用电工技能解决电气问题。
2. 简述电工在团队协作中的作用和责任。
3. 讨论电工在面对紧急情况时的应急处理方法。
结束语电工实操技能考试不仅是对个人技能的检验，更是对电工职业素养和安全意识的考核。
通过本题库的学习和实践，希望能够提高电工的专业技能，确保在实际工作中的安全和效率。
请注意，这只是一个示例题库，具体考试内容和要求可能会根据不同的考试机构和标准有所变化。
实操内容一、 供电与照明（一）居民供电与日光灯照明电路电路如下图所示NL S54312启辉器光管镇流器开关限流开关电能表漏电开关一）电能表（有功电能表）（1）作用：计量负载所消耗的用电量，它只计量有功电量，不能计量无功电量。
1度电=1KW ·h 。
（2）结构：主要由电压线圈、电流线圈、永磁磁铁、铝转盘、齿轮和计数器等组成。
（3）工作原理：当电压线圈加上额定电压，电流线圈通过电流时，电压线圈、电流线圈所产生的磁通及永磁磁铁产生的磁场共同作用在铝盘上使铝盘产生转动力矩而转动，并通过计数器，把负载所消耗的电量计录。
（4）使用注意事项：1、必须垂直安装，离地面1.7-1.9米高，倾斜安装会使电能表产生误差，水平安装电能表则不转；2、注意表的进、出线接须需线正确（端子1为{火线}进线，端子2已于端子1内部联接，端子3为{火线}出线，端子4为{零线}进线，端子5为{零线}出线）；3、凡用电量超过（任何一相的计算负荷电流）120A 的，必须配装电流互感器；4、正确读数。
读数方法：当前抄表时的表底数减去上次的表底就是这一段时间内的用电量。
单位：K W ·h 。
二）限流开关（1)作用:用来接通、分断负载电路,并限制电路中的负载电流。
（2）结构：主要由脱扣器、双金属片、操作机构等组成。
（3）工作原理：当线路发生短路或严重过载电流时，负载电流超过限流开关的额定工作电流时，双金属片受热弯曲使脱扣器动作，将主触头分断，切断主回路。
（4）使用注意事项：1、注意限流开关的进、出线接线须需正确。
三）漏电开关（1）作用：凡所控制的线路或电气设备发生漏电时，能自动切断电源，以免发生设备或人身事故。
（3）工作原理：当流进电路的电流不等于流出电路的电流时，在零序电流互感器的二次侧就产生感生电流，感生电流经电流放大器放大成足够大的电流去推动电磁脱扣器产生分闸动作，使漏电开关跳闸，切断主回路。
（4）使用注意事项：1、新安装的漏电开关使用前应先经过漏电保护动作试验；2、使用时必须第个月进行一次漏电保护试验。
四）日光灯电路日光灯电路是由灯管、启辉器、镇流器、灯架等组成。
（1）灯管：由玻璃管、灯丝及引脚组成，玻璃管内壁涂荧光粉，管内抽真空后充入适量惰性气体。
光管在AC220V 的电压下呈现高阻状，不导通。
启动时必须使灯丝预热后加高于额定电压3倍左右的电压才能击穿惰性气体导电。
光管导通后，管内的电阻由高阻变成低阻，两端只需加AC220V 就能使光管导通。
（2）启辉器：由氖泡、小电容、引出脚等组成。
氖泡内装有动触片和静触片(U 形双金属片)，启辉器在起动时起接通及断开电路的作用。
光管点亮后，起辉器不再起作用。
（3）镇流器：由铁芯和电感线圈组成，其作用是：1、起动时产生瞬间的高压脉冲；2、日光灯正常工作时起稳定电路电流的作用。
（4）日光灯工作原理：启动时，由于管内呈高阻态。
光管在AC220V 下不导通，此时电路的回路是：电源（L ） 镇流器 灯丝的一端 起辉器 灯丝的另一端 电源（N ）。
这时灯丝预热，AC220V 加到启辉器的两端使起辉器产生辉光放电，U 形双金属片发热变形后接通，电路构成回路。
接通后的双金属片由于不放电，双金属片冷却复位，断开回路，当断开电路瞬间，镇流器产生瞬间高压，从而击穿管内惰性气体而使光管点燃。
（5）接线注意事项，火线必须进开关、镇流器。
（二）居民供电与两控一灯一插座电路如下图所示：NL PE 双联开关双联开关灯插座PE NL 54312限流开关电能表漏电开关接线注意事项：1、火线必须进开关，双联开关的中点不要接错；2、插座的接线必须是左“零”右“火”，不受灯开关的控制。
（三）三相四线电能表带互感器的接线电路如下图所示：三相电能表L2L1-+-S2S1+次级回路(二次侧)初级回路(一次侧)电流互感器出线端进线端NL3L2L11110312645879一)电能表（1）作用：计量三相不平衡负载的用电量。
单位：K W ·h 。
所计量的用电量是三相负载的用电量。
（2）结构和工作原理：构造及工作原理与单相电度表基本一样，区别是它是由三个单相电能表的元件合成。
二）电流互感器（1）作用：将主回路的电流按比例变小给电能表计量。
（2）结构：由铁芯和次级线圈（二次侧）组成，初级是由主回路绕制。
初级为一次侧，有两个接线端L1和L2，L1为进线端，L2为出线端。
次级为二次侧，有两个接线端S1和S2，Sl 接电能表电流接线柱的第一个端子，S2接电能表的第二个电流接线端子。
不可接错。
（3）工作原理：它相当于一个升压变压器，当初级流过大电流时，次级所感应的是按一定比例缩小的电流。
缩小的比例为变比，变比为K ，如K=30／5， 表示当初级通过的电流为30安时，次级感应的电流为5安，变比为6，即将主回路的电流变小了6倍。
（4）使用注意事项：1、电流互感器的外壳和铁芯都必须可靠接地。
2、工作时次级不能开路。
3、注意初、次级接线端的极性。
三）电能表的读数：(当前的表底数 — 上次的表底数) × 变比 = 用电量 四）思考题（1）此电路适用于什么样的负载？为什么要带电流互感器？ （2）电能表在什么情况下要带互感嚣？（3）互感器次级在工作时为什么不能开路？铁芯和外壳为什么要接地？ （4）电能表，互感器的作用？（5）此电路接线时应注意什么？如果S1、S2或L1、L2接错会出现什么样的情况？ （6）电能表的安装要求是什么？ （7）怎样选择电能表，电流互感器？二、电工仪表与测量一）、万用表的使用万用表也称万能表，一般可测量交流电压、直流电压、直流电流和电阻等，其面板如下圈所示：使用方法：1、测量交流电压1）、将转换开关打到交流电压（ACV）最大档，表笔不分正负极，两表笔快速轻触测量点，看表针摆动的剧烈程度，如果指针超过满刻度，则说明表的量程不够大，不能用此表测量此电压值；如果指针偏转很小，则需要逐步调低档位。
2）、测量时通过换挡尽量让指针偏转到满刻度，这样的测量值误差最小。
3）、读数。
4）、测量完毕将档位转到交流电压最大档。
注意：（1）、换档时表笔一定要离开测量点，不可带电换档。
（2）、读数时，表针和反射镜上的表针影子重合。
（3）、测量时，万用表和测量点成并联关系。
2、测量直流电压1）、转换开关打到直流电压档(v)。
2）、要注意表笔的极性，如果指针反偏，则将两表笔对调。
3）、其余的操作方法与测量交流电压相同。
3、测量直流电流一般的万用表只能测直流电流，不能测交流电流，在表内有专门测交流电流设置的表才能测交流电流。
1）、转换开关打到直流电流档。
2）、把被测回路断开，按电流的方向将表笔串接在被测电路中（红表笔接电流流出点，黑表笔接电流流入点）。
3）、通过调节转换开关尽量使指针偏转到满刻度。
4）、读数。
注意：（1）、换档时表笔要离开测量点；（2）、测量时，万用表和测量点成串联关系。
1）、把转换开关打到殴姆档（Ω）合适的档位。
2）、将两表笔短接，旋转调零旋钮，使指针指到“0”殴姆（Ω）的位置。
3）、将两表笔分别接被测电阻的两端。
4）、读数：测量值= 表头的读数×转换开关的倍数。
单位：殴姆（Ω）。
注意：（1）、通过调节转换开关尽量使指针指到刻度盘中间的l/3 —2/3处，这样做可以减小测量误差，使测量值更精确。
并且表盘的刻度比较均匀；（2）、被测电阻不能有并联支路。
（3）、要断电测量。
（4）、如被测的电阻接在电路中的，要断开一端。
5、测量二极管的极性并判断二极管的好坏1）、将万用表的转换开关转到电阻档R ×100或R × 1K档，2）、分别将两表笔接二极管的两个极，记下表针的指示值。
3）、将两表笔对调，再测一次．如果一次测得的阻值无穷大，一次阻值很小，则阻值小的那一次黑笔所接的是正极，红笔所接的是负极。
如果两次所测得的阻值都很小，则此二极管己击穿，如果两次测得的阻值都很大，则此二极管己开路。
6、思考题：（1）什么是机械调零？什么是欧姆（Ω）调零？答：机械调零：在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
欧姆（Ω）调零：使用万用表电阻档时，将红、黑表笔短接，调节欧姆（Ω）调零旋钮，使指针指到“0”欧姆（Ω）处，如出现什样调，指针都不会指到“0”欧姆（Ω）时，要考虑更换万用表的电池。
每更换电阻档一次，都要重新调零一次。
二）兆欧表(摇表)的使用1、作用：检测电气设备的绝缘电阻。
单位：兆欧（MΩ）。
2、兆欧表的选用：测500V以下的设备时，选500V或1000V以上的摇表；测500V以上的设备时，选1000～2500V的摇表。
3、兆欧表的接线和测量兆欧表有三个接线柱，(E)表示接地，(L)表示接线路，(G)表示保护环（屏蔽）。
保护环的作用是：减少测量误差。
3-1-1）、测电动机的绝缘电阻。
测量电动机的绝缘电阻只需要检查电动机的绕组与外壳的绝缘、绕组与绕组之间的绝缘。
且每次检查的测量值都应≥0.5 MΩ时此电动机方可使用，否则此电动机绝缘电阻达不到要求而不能使用。
3-1-2）、测量电动机绕组与外壳之间的绝缘电阻方法：将(E)接电机的外壳(固定不动)，(L)分别接电动机的6个引出线端，(G)不接。
(L)每换一个端子测量一次．测量时将兆欧表匀速摇120转/分钟，读数要在兆欧表匀速摇动过程中读取。
3-1-3）、测量绕组与绕组之间的绝缘电阻方法：将表的一个引出线(不分L，E)接电机一个绕组引出线端(固定)。
表的另一个引出线分别接电动机其它两个绕组的引出线端，每换一绕组测量一次。
（G)接电动机外壳。
3-2-1）、测电缆的绝缘电阻。
测量电缆的绝缘电阻只需测电缆芯线与外壳的绝缘(称对地)和芯线与芯线之间的绝缘(称相间)。
电缆绝缘电阻是否符合使用要求要根据电缆的工作电压而定，工作电压越高所要求电缆的绝缘电阻也就越大。
一般，电缆的工作电压每100V要求电缆的绝缘为0.1 MΩ。
如电缆工作电压为1万伏时．则绝缘电阻应≥10MΩ。
3-2-2）、测对地绝缘电阻：将表的引出线（E）接电缆的外壳（固定），（L）分别接电缆的芯线，（G）接芯线的屏蔽层（G跟着L一起走），每测量一次，就记录一次测量值。
3-2-3）、测相间绝缘：将表的（L）或（E）接电缆的一根芯线(固定)，另一支表笔分别接电缆的其余两支芯线，（G）接两支表笔所接芯线的屏蔽层。
4、使用兆欧表时注意事项开，将兆欧表匀速摇120转/分钟，此时指针应指到无穷大的位置；短路试验：将（E）和（L）短接，轻轻转动摇把，此时指针应指到“0”的位置。
如能达到上述要求，则说明表是好的。
2）、测量时兆欧表要匀速摇120转/分钟，待指针稳定在某一位置时，且要边转动摇把边读数。
摇把停止转动后，指针随机停在任何一个位置。
