波前重塑光学原理

波前传感器原理

波前传感器是一种用于测量和探测光线的设备，其原理基于光的干涉和衍射现象。它利用光的波动性质，能够精确测量出光线的相位、波长和振幅等参数，从而实现对光场的高精度探测。

波前传感器的工作原理可以简单地描述为：当光线通过一个光学系统后，形成的光波前会受到光学系统的影响而发生变化。波前传感器通过测量这种波前的变化，可以获取到光场的相关信息。具体来说，波前传感器会利用干涉和衍射效应，将光波前的变化转化为电信号，并通过处理这些信号来获得光场的各种参数。

在波前传感器中，一种常见的测量方法是使用干涉仪。干涉仪由两个光学路径组成，其中一个路径会引入待测光场的波前，而另一个路径则引入一个参考波前。当这两个波前相遇时，它们会发生干涉，产生干涉图样。通过分析干涉图样的变化，可以获得光场的相位信息，进而得到波前的形状和变化情况。

除了干涉仪，波前传感器还可以利用衍射效应来进行测量。衍射是光线通过物体边缘或孔径时发生的现象，它会导致光的波前发生扩散和变形。波前传感器可以通过探测这种波前的变化来获得光场的信息。例如，可以使用一个光学元件来产生一组具有特定相位差的参考光波前，在光场经过时，参考波前会发生变化，而这种变化可以通过测量光的强度分布来得到。

波前传感器的应用非常广泛。它可以用于光学系统的质量评估和调整，以及光学材料的研究和开发。此外，波前传感器还可以应用于医学领域，例如眼科医学中的视网膜成像和激光手术等。通过测量光场的波前信息，波前传感器能够提供更加精确和准确的光学成像和治疗效果。

波前传感器是一种基于光的干涉和衍射现象的设备，可以用于测量和探测光场的各种参数。它的工作原理基于光的波动性质，通过测量光波前的变化来获取光场的信息。波前传感器在光学系统的评估和研究中具有重要的应用价值，并在医学领域中有着广泛的应用前景。通过不断的研究和创新，波前传感器将为光学技术的发展带来更多的可能性。

光学零件冷加工之 波前畸变与面形精度区别 背景：近期接到一些光学零件加工图纸上的面形精度要求 标注成波前畸变要求，以致生

产加工中有些困惑，故对波前畸变与面形精度做一番对比与区分，如下：

波前是指: 光波振动相位相同的点所构成的面，也叫波面。波前就是波振面，也叫等相面。

若波前在经过一定的传输介质后与传输前发生了改变，比如不再是平面波 或是不再是球面

波了，称为波前发生了畸变（变形）。

通常波前畸变是通过镭射光干涉仪来测量的，其原理是光程差的变化。波前畸变由入射

表面、出射表面和介质均匀性综合决定的，如果光学材料内部有条纹、汽泡、晶体断层或

晶向错位等质材问题比较严重时，面形精度即便很好，波前畸变也不能做到很好，想通过

面形精度来修正波前畸变的可能性很小。

波前畸变产生的原因是，光束经过光学零件，光程（n*d）不相等造成的。N指光学材料的

折射率，D指光在光学零件中传播的距离。当材料的折射率一定是，即便单一表面的面形

精度不是很好，如能做到两个面形互补，即外外D相同，那么综合的透过波前畸变同样会

好。

关于光学零件面形精度与波前畸变的区别，面形精度衡量的是一个光学零件冷加工后

的单一表面的轮廓形状精度，而波前畸变反映的是当一个标准的波形（平面波、球面波等）

被透射或反射后的波形还原情况。一个反映的是表面轮廓形状，一个反映的是波面情况（偏

重于光学成像的像质评价）。（与透镜的单一曲率面的反射式中心度与两透射曲面的透过式

中心度的概念有类似，一个反映的是lens的单一表面曲率中心偏离基准轴的误差，另一个

反映的是（焦平面）所有表面的整体偏离基准轴的误差）.

南京烁飞光电 王德勇

2009年11月

堂　锹攀　

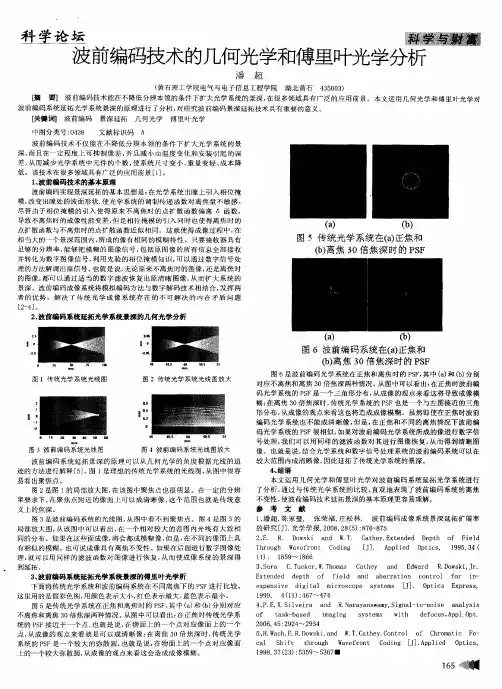

波前编码技术的几何光学和傅里叶光学分析　

潘超　

（黄石理工学院电气与电子信息工程学院湖北黄石４３５００３）　

［摘　要】波前编码技术能在不降低分辨本领的条件下扩大光学系统的景深，在很多领域具有广泛的应用前景。本文运用几何光学和傅里叶光学对　

波前编码系统延拓光学系统景深的原理进行了分析，对研究波前编码景深延拓技术具有重要的意义。　

［关键词】波前编码景深延拓几何光学傅里叶光学　

中图分类号：０４３８　文献标识码Ａ　

波前编码技术不仅能在不降低分辨本领的条件下扩大光学系统的景　

深，而且在一定程度上可抑制像差，并且减小由温度变化和安装引起的误　

差，从而减少光学系统中元件的个数，使系统尺寸变小、重量变轻、成本降　

低。该技术在很多领域具有广泛的应用前景［１］。　

１、波前编码技术的基本原理　

波前编码实现景深延拓的基本思想是：在光学系统出瞳上引入相位掩　模，改变出瞳处的波面形状，使光学系统的调制传递函数对离焦量不敏感。　

尽管由于相位掩模的引入使得原来不离焦时的点扩散函数偏离５函数，　

导致不离焦时的成像性能变差，但是相位掩模的引入同时也使得离焦时的　

点扩散函数与不离焦时的点扩散函数近似相同。这就使得成像过程中，在　

相当大的一个景深范围内，所成的像有相同的模糊特性。只要接收器具有　足够的分辨率，能够把模糊的图像信号，包括原图像的所有信息全部接收　

并转化为数字图像信号，利用先验的相位掩模知识，可以通过数字信号处　理的方法解调出原信号。也就是说，无论原来不离焦时的图像，还是离焦时　

的图像，都可以通过适当的数字滤波恢复出原清晰图像，从而扩大系统的　

景深。波前编码成像系统将模拟编码方法与数字解码技术相结合，发挥两　者的优势，解决了传统光学成像系统存在的不可解决的内在矛盾问题　

［２—４］。　

２、波前编码系统延拓光学系统景深的几何光学分析　

０　携　●∞　ｄ　●　甜　

图１传统光学系统光线图　图２传统光学系统光线图放大　

口　Ｉｎ　翘　孤椰　钳　赫　ｍｍ　图３波前编码系统光线图　档　峨Ｓ　错　５噍Ｓ　鄯　ｍ柑　图４波前编码系统光线图放大　

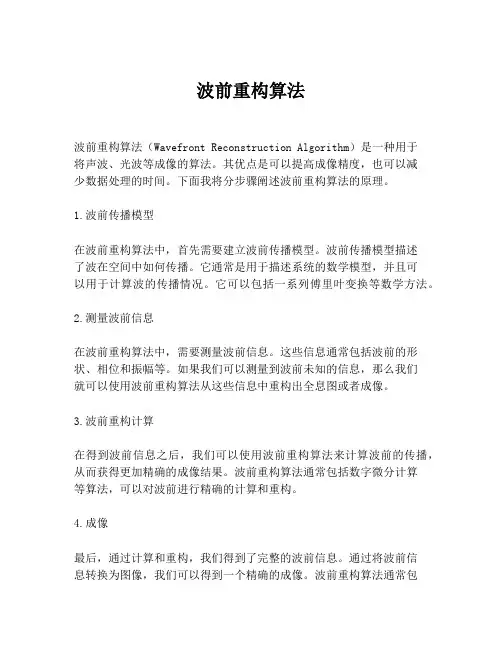

波前重构算法

波前重构算法（Wavefront Reconstruction Algorithm）是一种用于将声波、光波等成像的算法。其优点是可以提高成像精度，也可以减少数据处理的时间。下面我将分步骤阐述波前重构算法的原理。

1.波前传播模型

在波前重构算法中，首先需要建立波前传播模型。波前传播模型描述了波在空间中如何传播。它通常是用于描述系统的数学模型，并且可以用于计算波的传播情况。它可以包括一系列傅里叶变换等数学方法。

2.测量波前信息

在波前重构算法中，需要测量波前信息。这些信息通常包括波前的形状、相位和振幅等。如果我们可以测量到波前未知的信息，那么我们就可以使用波前重构算法从这些信息中重构出全息图或者成像。

3.波前重构计算

在得到波前信息之后，我们可以使用波前重构算法来计算波前的传播，从而获得更加精确的成像结果。波前重构算法通常包括数字微分计算等算法，可以对波前进行精确的计算和重构。

4.成像

最后，通过计算和重构，我们得到了完整的波前信息。通过将波前信息转换为图像，我们可以得到一个精确的成像。波前重构算法通常包括光学成像、医学成像等应用。

总之，波前重构算法是一个既有理论又有实践的领域。它可以应用于许多不同领域，如光学、空间通信、地球物理等。在计算机科学和数学的发展下，波前重构算法可以更加完全地描述波的传播和成像，从而为人类提供更加准确和精确的特征信息。
