箱式变电站工程资料核查表

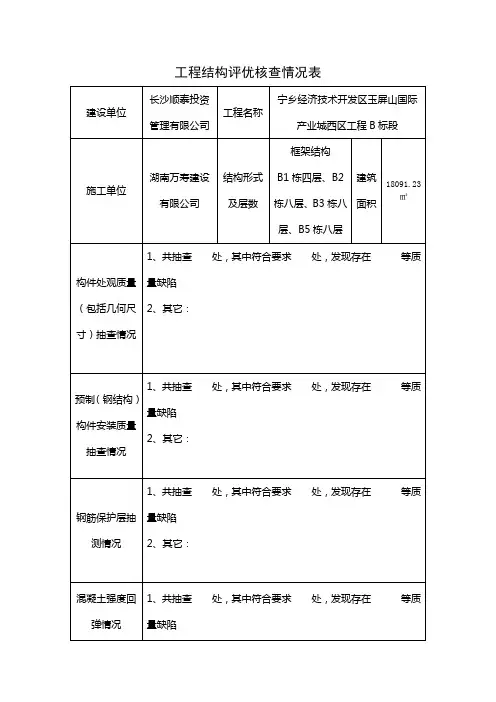

工程结构评优核查情况表

建设单位 长沙顺泰投资管理有限公司 工程名称 宁乡经济技术开发区玉屏山国际产业城西区工程B标段

施工单位 湖南万寿建设有限公司 结构形式

及层数 框架结构

B1栋四层、B2栋八层、B3栋八层、B5栋八层 建筑面积 18091.23㎡

构件处观质量（包括几何尺寸）抽查情况 1、共抽查 处，其中符合要求 处，发现存在 等质量缺陷

2、其它：

预制（钢结构）构件安装质量抽查情况 1、共抽查 处，其中符合要求 处，发现存在 等质量缺陷

2、其它：

钢筋保护层抽测情况 1、共抽查 处，其中符合要求 处，发现存在 等质量缺陷

2、其它：

混凝土强度回弹情况 1、共抽查 处，其中符合要求 处，发现存在 等质量缺陷

2、其它：

砌体质量抽查情况 1、共抽查 处，其中符合要求 处，发现存在 等质量缺陷

2、其它：

工程技术资料抽查情况

总工办（专家组）意见

签名

站领导审批

意见

10kV配电柜安装 分部工程质量验收评定表

.0

附录A: 单位工程资料核查表

Q/CSG表8-1 架空线路工程 资料核查表

工程编号： Q/CSG表8-1

序 号 资 料 名 称 应有

份数 实有

份数 表号

1 架空线路工程 单位工程质量验收与评定记录表 Q/CSG表8-1.0

1 架空线路土建 分部工程质量验收记录表 Q/CSG表8-1.1

1钢管杆、铁塔基础开挖 分项工程质量验收记录表 Q/CSG表8-7.19-1

2钢管杆、铁塔基础 分项工程质量验收记录表

Q/CSG表8-7.19-2

Q/CSG表8-7.19-3

3接地装置 分项工程质量验收记录表 Q/CSG表8-7.20

2 架空线路安装 分部工程质量验收记录表 Q/CSG表8-1.2

1钢管杆、铁塔、混凝土电杆组立安装 分项工程质量验收记录表 Q/CSG表8-7.1

2杆塔拉线、横担、金具及绝缘子安装 分项工程质量验收记录表 Q/CSG表8-7.2

3导、地线展放、紧线、附件连接安装 分项工程质量验收记录表 Q/CSG表8-7.3

3 户外电气设备安装 分部工程质量验收记录表 Q/CSG表8-1.3

1户外箱变、台架、开关设备及电缆分支箱安装

分项工程质量验收记录表 Q/CSG表8-7.9

4 电气试验 分部工程质量验收记录表 Q/CSG表8-1.4

1电气设备试验 分项工程质量验收记录表 Q/CSG表8-7.11 10kV配电柜安装 分部工程质量验收评定表

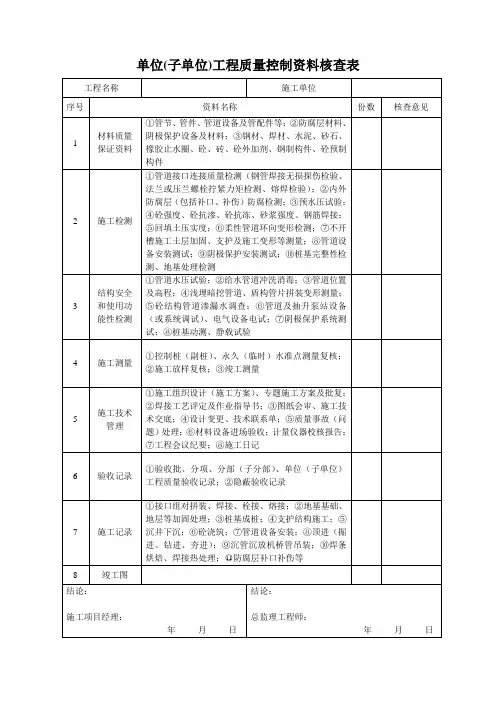

单位(子单位)工程质量控制资料核查表

工程名称 施工单位

序号 资料名称 份数 核查意见

1 材料质量保证资料 ①管节、管件、管道设备及管配件等；②防腐层材料、阴极保护设备及材料；③钢材、焊材、水泥、砂石、橡胶止水圈、砼、砖、砼外加剂、钢制构件、砼预制构件

2 施工检测 ①管道接口连接质量检测（钢管焊接无损探伤检验、法兰或压兰螺栓拧紧力矩检测、熔焊检验）；②内外防腐层（包括补口、补伤）防腐检测；③预水压试验；④砼强度、砼抗渗、砼抗冻、砂浆强度、钢筋焊接；⑤回填土压实度；⑥柔性管道环向变形检测；⑦不开槽施工土层加固、支护及施工变形等测量；⑧管道设备安装测试；⑨阴极保护安装测试；⑩桩基完整性检测、地基处理检测

3 结构安全和使用功能性检测 ①管道水压试验；②给水管道冲洗消毒；③管道位置及高程；④浅埋暗挖管道、盾构管片拼装变形测量；⑤砼结构管道渗漏水调查；⑥管道及抽升泵站设备（或系统调试）、电气设备电试；⑦阴极保护系统测试；⑧桩基动测、静载试验

4 施工测量 ①控制桩（副桩）、永久（临时）水准点测量复核；②施工放样复核；③竣工测量

5 施工技术管理 ①施工组织设计（施工方案）、专题施工方案及批复；②焊接工艺评定及作业指导书；③图纸会审、施工技术交底；④设计变更、技术联系单；⑤质量事故（问题）处理；⑥材料设备进场验收；计量仪器校核报告；⑦工程会议纪要；⑧施工日记

6 验收记录 ①验收批、分项、分部（子分部）、单位（子单位）工程质量验收记录；②隐蔽验收记录

7 施工记录 ①接口组对拼装、焊接、栓接、熔接；②地基基础、地层等加固处理；③桩基成桩；④支护结构施工；⑤沉井下沉；⑥砼浇筑；⑦管道设备安装；⑧顶进（掘进、钻进、夯进）；⑨沉管沉放机桥管吊装；⑩焊条烘焙、焊接热处理；○11防腐层补口补伤等

8 竣工图

结论：

施工项目经理：

年 月 日 结论：

附件5-1：

《强制性条文》执行情况检查表（火电工程）

（勘测设计部分）

工程名称（单位公章）：

序号 检查项目 检查内容 评价

备注

符合 基本符合 不符合

1 劳动安全 平台、扶梯、护栏

噪音治理

粉尘治理

2 防火 消防系统

防火距离

电缆防火设计 防火隔离措施

消防通道

3 危险品 氢、氧系统

可燃气体系统

危险化学品

油系统

4 环保 烟、尘、废水排放质量

5 防洪设计 取水及其泵房稳定性

厂区防洪设计

灰坝设计标准、防洪

6 勘察 地质、水文评价

地基、地震效应勘查评价

7 生产构、建筑物混凝土结构 设计 建筑物结构、节点、悬挑部载荷和锚固

钢结构强度、稳定性

8 厂区布置 发电厂各建筑物、构筑物之间的最小间距

管沟、管线交叉设计

高压线跨越建筑物等的设计

9 锅炉机组 炉膛、烟道防爆设计压力、炉膛安全监控系统、炉膛保护

制粉系统防爆设计无积粉、磨出温度与煤质相适应

承压管道材质、强度、监测、支吊架

运煤系统阻燃措施、粉尘

锅炉保护设计

10 汽轮机组 汽轮机油系统保护、防火

汽轮机保护设计

冷却塔弹性稳定、承载能力 11 电气系统 发电机绝缘、冷却能力

电缆防火等级

电气系统保护

厂内照明、易燃易爆场所照明

12

违反《强制性条文》情况的说明

自查意见 好 中 差
