微波炉控制器的设计任务书

SOPC/EDA综合课程设计报告

设计题目： 微波炉控制与设计

设 计 者：

学 号：

班 级：

指导老师：

完成时间：

设计报告 综合测试

总评

格式

（10） 内容

(40) 图表

（10） 答辩

（20） 平时

（20）

2 目录

第一章 微波炉定时控制器的设计方案分析 ............................................................ 3

1.1 系统设计的要求 .............................................................................................. 3

1.2 系统总体功能描述 .......................................................................................... 3

1.3 各模块的功能实现 .......................................................................................... 4

第二章 微波炉定时控制器的设计步骤 .................................................................... 6

2.1状态控制器的设计 ........................................................................................... 6

2.1.1 controllor状态换图及端口图 ....................................................................... 6

数电综合实验报告

简易微波炉控制器的设计与实现

班级：

姓名：

学号：

日期：:设计课题的任务要求 ---------------------------------------------------------- 3

基本要求： ------------------------------------------------------------- 3

提高要求： ------------------------------------------------------------- 3

二：系统设计（包括设计思路、总体框图、分块设计） ----------------------------- 3

设计思路 --------------------------------------------------------------- 3

总体框图 --------------------------------------------------------------- 3

分块设计 --------------------------------------------------------------- 4

1分频器 ------------------------------------------------------- 4

2：防抖模块 --------------------------------------------------- 4

3：控制器 ----------------------------------------------------- 4

4:数据装载 --------------------------------------------------- 5

4：倒计时模块 ------------------------------------------------ 6

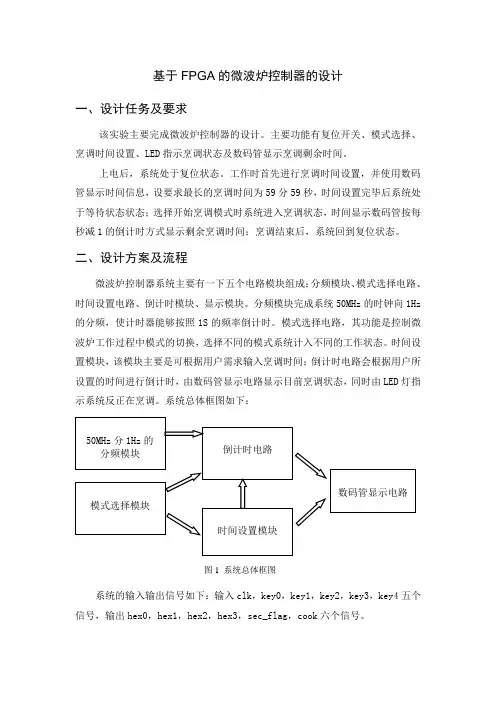

基于FPGA的微波炉控制器的设计

一、设计任务及要求

该实验主要完成微波炉控制器的设计。主要功能有复位开关、模式选择、烹调时间设置、LED指示烹调状态及数码管显示烹调剩余时间。

上电后，系统处于复位状态。工作时首先进行烹调时间设置，并使用数码管显示时间信息，设要求最长的烹调时间为59分59秒，时间设置完毕后系统处于等待状态状态；选择开始烹调模式时系统进入烹调状态，时间显示数码管按每秒减1的倒计时方式显示剩余烹调时间；烹调结束后，系统回到复位状态。

二、设计方案及流程

微波炉控制器系统主要有一下五个电路模块组成：分频模块、模式选择电路、时间设置电路、倒计时模块、显示模块。分频模块完成系统50MHz的时钟向1Hz的分频，使计时器能够按照1S的频率倒计时。模式选择电路，其功能是控制微波炉工作过程中模式的切换，选择不同的模式系统计入不同的工作状态。时间设置模块，该模块主要是可根据用户需求输入烹调时间；倒计时电路会根据用户所设置的时间进行倒计时，由数码管显示电路显示目前烹调状态，同时由LED灯指示系统反正在烹调。系统总体框图如下：

系统的输入输出信号如下：输入clk，key0，key1，key2，key3，key4五个信号，输出hex0，hex1，hex2，hex3，sec_flag，cook六个信号。

时间设置模块

50MHz分1Hz的

分频模块

数码管显示电路

倒计时电路

模式选择模块

图1 系统总体框图

clk作为50MHz分频模块的输入，时钟上升沿有效。Key3作为模式选择信号，mode0表示系统进入分设置模块，mode1表示系统进入秒设置模块，mode2表示系统设置时间完成，进入烹调状态。key2的作用是在mode0及mode1模式下对分、秒设置进行加操作，按一下分、秒加1。key1的作用是在mode0及mode1模式下对分、秒设置进行减操作，按一下分、秒信号减1。key0作为系统的复位信号，在不同模式下按下key0系统都会进入复位状态，数码管显示”0000”，cook标志的LED灯处于灭状态。

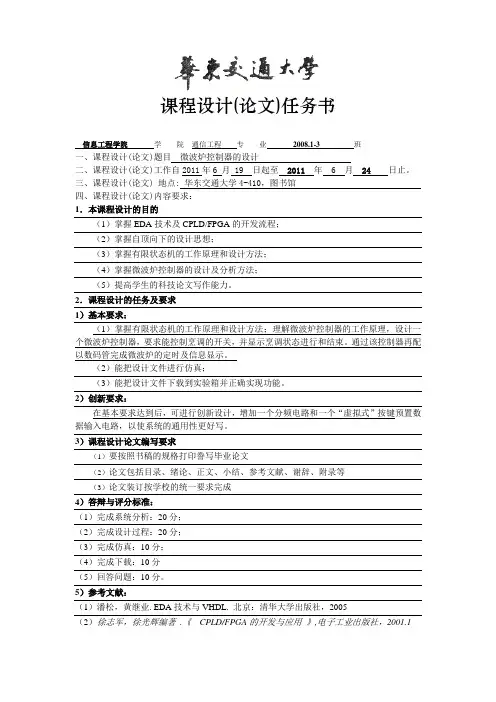

课程设计(论文)任务书

信息工程学院 学 院 通信工程 专 业 2008.1-3 班

一、课程设计(论文)题目 微波炉控制器的设计

二、课程设计(论文)工作自2011年6 月 19 日起至 2011 年 6 月 24 日止。

三、课程设计(论文) 地点: 华东交通大学4-410，图书馆

四、课程设计(论文)内容要求：

1．本课程设计的目的

（1）掌握EDA技术及CPLD/FPGA的开发流程；

（2）掌握自顶向下的设计思想；

（3）掌握有限状态机的工作原理和设计方法；

（4）掌握微波炉控制器的设计及分析方法；

（5）提高学生的科技论文写作能力。

2．课程设计的任务及要求

1）基本要求：

（1）掌握有限状态机的工作原理和设计方法；理解微波炉控制器的工作原理，设计一个微波炉控制器，要求能控制烹调的开关，并显示烹调状态进行和结束。通过该控制器再配以数码管完成微波炉的定时及信息显示。

（2）能把设计文件进行仿真；

（3）能把设计文件下载到实验箱并正确实现功能。

2）创新要求：

在基本要求达到后，可进行创新设计，增加一个分频电路和一个“虚拟式”按键预置数据输入电路，以使系统的通用性更好写。

3）课程设计论文编写要求

（1）要按照书稿的规格打印誊写毕业论文

（2）论文包括目录、绪论、正文、小结、参考文献、谢辞、附录等

（3）论文装订按学校的统一要求完成

4）答辩与评分标准：

（1）完成系统分析：20分；

（2）完成设计过程：20分；

（3）完成仿真：10分；

（4）完成下载：10分

（5）回答问题：10分。

5）参考文献：

（1）潘松，黄继业. EDA技术与VHDL. 北京：清华大学出版社，2005

（2）徐志军，徐光辉编著 .《 CPLD/FPGA的开发与应用 》,电子工业出版社，2001.1 （3）/html/85/t-113885.html
