激光3d扫描仪原理

三维激光扫描原理

三维激光扫描是一种用于测量物体表面形状和几何信息的技术。它利用激光束的特性和传感器的功能来获取物体的三维点云数据。

首先，激光扫描仪发射一束激光光束，并通过镜头将其聚焦到物体表面。激光光束经过反射后，被激光扫描仪接收器上的传感器捕捉到。传感器能够测量激光束发射和接收之间的时间差，进而测量光的传播时间。

根据测量时间差和激光光速的已知数值，可以计算出光束从激光扫描仪到物体表面的距离。通过在不同的位置和角度上多次测量距离，可以获得对物体表面的密集测量点。

同时，激光扫描仪还会记录下激光束的到达角度。通过测量激光束到达表面时的入射角度，以及记录下的传感器的位置和角度信息，可以计算出物体表面每个点的空间坐标。

最终，将所有测量点的坐标和距离信息整合在一起，就可以得到物体的三维点云数据。这些点可以表示物体的形状、轮廓和几何特征。

三维激光扫描技术广泛应用于建筑、工程、文化遗产保护和虚拟现实等领域。它可以快速准确地获取物体的三维模型，为设计、分析和可视化提供基础数据。同时，随着激光扫描技术的不断发展，其应用领域和效果也将进一步扩展和提升。

3dscanner原理

3D扫描仪是一种利用光学、激光、红外线等技术，通过对被扫描物体表面进行三维坐标的测量，生成三维模型的设备。其主要原理是通过对物体进行扫描，使用三角测量原理测量物体的三维坐标信息，然后将其转化为计算机可以处理的数字信号，最终生成三维模型。下面将详细介绍几种常见的3D扫描仪原理。

1. 结构光原理

结构光扫描仪利用光源投射的光斑照射被扫描物体，然后摄像机接收回来的反射光，通过对反射光的特征进行分析，实现对物体表面的三维坐标的测量。光源可以是激光、LED等。相机和光源之间的相对位置和光源发射的光斑激光中心位置之间的位置关系是决定扫描精度的重要因素之一。

2. 相位测量原理

相位测量扫描仪利用光源发出的强度和相位不同的两束光线分别照射被扫描物体，然后摄像机接收反射光，通过对这两束光线的相位差进行分析，实现对物体表面的三维坐标的测量。因此，相位测量具有高测量精度和高抗干扰能力的优势。

3. 时间编码原理

时间编码扫描仪也是利用光线照射被扫描物体，通过对反射光的时间差进行分析，实现对物体表面的三维坐标的测量。时间编码扫描仪的优势在于快速扫描，可以在短时间内获取大量数据点，适用于量产和实时检测等场景。

4. 红外线原理

红外线扫描仪通过红外线的照射，对被扫描物体表面进行测量，实现对物体的三维坐标的测量。红外线扫描仪通常具有高速度和高分辨率的优势，在工业生产领域得到广泛应用。

总体来看，不同的3D扫描仪原理各有优缺点，用户可以根据需求选择适合自己的扫描仪。未来，3D扫描仪的应用将越来越广泛，例如医疗、建筑、艺术、教育等领域，可以为这些领域带来更多的可能性和创新。

1 / 7 9.3三维激光扫描仪及其在地形测量中的应用

三维激光扫描仪是无合作目标激光测距仪与角度测量系统组合的自动化快速测量系统，在复杂的现场和空间对被测物体进行快速扫描测量，直接获得激光点所接触的物体表面的水平方向、天顶距、斜距、和反射强度，自动存储并计算，或得点云数据。最远测量距离可达数千米，最高扫描频率可达每秒几十万，纵向扫描角θ接近90º，横向可绕仪器竖轴进行360º全圆扫描，扫描数据可通过TCP/IP协议自动传输到计算机，外置数码相机拍摄的场景图像可通过USB数据线同时传输到电脑中。点云数据经过计算机处理后，结合CAD可快速重构出被测物体的三维模型及线、面、体、空间等各种制图数据。

目前，生产三维激光扫描仪的公司很多，典型的有瑞典的Leica公司、美国的3DDIGITAL公司和Polhemus公司、奥地利的RIGEL公司、加拿大的OpTech公司等。它们各自产品的测距精度、测距范围、数据采样率、最小点间距、模型化点定位精度、激光点大小、扫描视场、激光等级、激光波长等指标会有所不同，可根据不同的情况如成本、模型的精度要求等因素进行综合考虑之后，选用不同的三维激光扫描扫描仪产品。图12-21是几种不同型号的地面三维激光扫描仪。

一、地面三维激光扫描仪测量原理

无论扫描仪的类型如何，三维激光扫描仪的构造原理都是相似的。三维激光扫描仪的主要构造是由一台高速精确的激光测距仪，配上一组可以引导激光并以均匀角速度扫描的反射棱镜组成。激光测距仪主动发射激光，同时接受由自然物表面反射的信号从而可以进行测距，针对每一个扫描点可测得测站至扫描点的斜距，再配合扫描的水平和垂直方向角，可以得到每一扫描点与测站的空间相对坐标。如果测站的空间坐标是已知的，则可以求得每一个扫描点的三维坐标。地面三维激光扫描仪测量原理图如图12-22所示。

地面三维激光扫描仪测量原理主要分为测距、扫描、测角和定向等4个方面。

1.测距原理

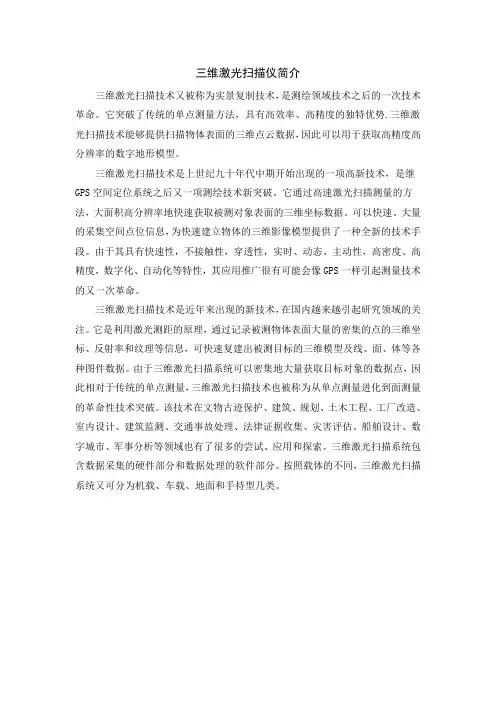

三维激光扫描仪简介

三维激光扫描技术又被称为实景复制技术，是测绘领域技术之后的一次技术革命。它突破了传统的单点测量方法，具有高效率、高精度的独特优势.三维激光扫描技术能够提供扫描物体表面的三维点云数据，因此可以用于获取高精度高分辨率的数字地形模型。

三维激光扫描技术是上世纪九十年代中期开始出现的一项高新技术，是继GPS空间定位系统之后又一项测绘技术新突破。它通过高速激光扫描测量的方法，大面积高分辨率地快速获取被测对象表面的三维坐标数据。可以快速、大量的采集空间点位信息，为快速建立物体的三维影像模型提供了一种全新的技术手段。由于其具有快速性，不接触性，穿透性，实时、动态、主动性，高密度、高精度，数字化、自动化等特性，其应用推广很有可能会像GPS一样引起测量技术的又一次革命。

三维激光扫描技术是近年来出现的新技术，在国内越来越引起研究领域的关注。它是利用激光测距的原理，通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息，可快速复建出被测目标的三维模型及线、面、体等各种图件数据。由于三维激光扫描系统可以密集地大量获取目标对象的数据点，因此相对于传统的单点测量，三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。该技术在文物古迹保护、建筑、规划、土木工程、工厂改造、室内设计、建筑监测、交通事故处理、法律证据收集、灾害评估、船舶设计、数字城市、军事分析等领域也有了很多的尝试、应用和探索。三维激光扫描系统包含数据采集的硬件部分和数据处理的软件部分。按照载体的不同，三维激光扫描系统又可分为机载、车载、地面和手持型几类。
