硫化钠的蒸发结晶技术

蒸发结晶技术在高含盐废水零排放领域的应用

作者：苗树庭

来源：《科技创新导报》2020年第26期

摘 要：随着社会的不断发展进步，科学技术的发展也越来越快，人们对于生活中环境污染也越来越重视，例如在水污染方面，而产生水污染最主要的原因就是工业污水的排放，解决高含盐废水主要的方法就是降低含盐量。怎样才能将高含盐废水进行合理的处理，将水与盐进行分离，得到回用水，才能最终实现高含盐废水零排放。而本文就蒸发结晶技术在高含盐废水零排放领域的应用发表了相关的阐述，以此供相关的专业人士参考交流，希望对含盐废水零排放的实现有一定的帮助，减少水污染情况的出现。

关键词：蒸发结晶技术 高含盐 废水 零排放领域 应用

中图分类号：X70 文献标识码：A 文章编号：1674-098X（2020）09（b）-0071-03

Abstract： With the continuous development and progress of society， the development of

science and technology is getting faster and faster， and people are paying more and more attention to

environmental pollution in life. For example， in water pollution， the main reason for water

pollution is industrial sewage discharge， the main way to solve high-salt wastewater is to reduce the

salt content. How can we reasonably treat high-salinity wastewater， separate water and salt， and

第４５卷第１期　

２０１７年１月　广州化工　

Ｇｕａｎｇｚｈｏｕ　Ｃｈｅｍｉｃａｌ　Ｉｎｄｕｓｔｒｙ　Ｖｏ１．４５　Ｎｏ．１　

Ｊａｎ．２０１７　

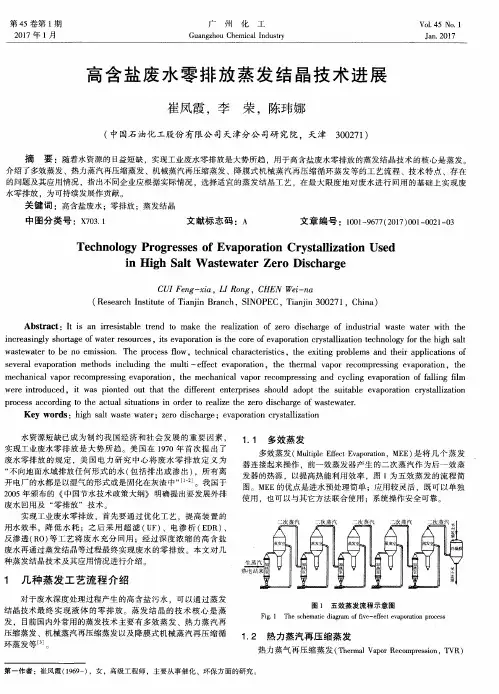

高含盐废水零排放蒸发结晶技术进展　

崔凤霞，李荣，陈玮娜　

（中国石油化工股份有限公司天津分公司研究院，天津３００２７１）　

摘　要：随着水资源的日益短缺，实现工业废水零排放是大势所趋，用于高含盐废水零排放的蒸发结晶技术的核心是蒸发　

介绍了多效蒸发、热力蒸汽再压缩蒸发、机械蒸汽再压缩蒸发、降膜式机械蒸汽再压缩循环蒸发等的工艺流程、技术特点、存在　

的问题及其应用情况，指出不同企业应根据实际情况，选择适宜的蒸发结晶工艺，在最大限度地对废水进行回用的基础上实现废　

水零排放．为可持续发展作贡献。　

关键词：高含盐废水：零排放：蒸发结晶　

中图分类号：Ｘ７０３．１　文献标志码：Ａ　文章编号：１００１—９６７７（２０１７）００１—００２１—０３　

Ｔｅｃｈｎｏｌｏｇｙ　Ｐｒｏｇｒｅｓｓｅｓ　ｏｆ　Ｅｖａｐｏｒａｔｉｏｎ　Ｃｒｙｓｔａｌｌｉｚａｔｉ０ｎ　Ｕｓｅｄ　

ｉｎ　Ｈｉｇｈ　Ｓａｌｔ　Ｗａｓｔｅｗａｔｅｒ　Ｚｅｒｏ　Ｄｉｓｃｈａｒｇｅ　

ＣＵ／Ｆｅｎｇ—ｘｉａ，ＬＩＲｏｎｇ，ＣＨＥＮ　Ｗｅｉ－ｎａ　

（Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｉａｎｊｉｎ　Ｂｒａｎｃｈ，ＳＩＮＯＰＥＣ，Ｔｉａｎｊｉｎ　３００２７　１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｉｔ　１Ｓ　ａｎ　ｉｒｒｅｓｉｓｔａｂｌｅ　ｔｒｅｎｄ　ｔｏ　ｍａｋｅ　ｔｈｅ　ｒｅａｌｉｚａｔｉｏｎ　ｏｆ　ｚｅｒｏ　ｄｉｓｃｈａｒｇｅ　ｏｆ　ｉｎｄｕｓｔｒｉａｌ　ｗａｓｔｅ　ｗａｔｅｒ　ｗｉｔｈ　ｔｈｅ　

ｉｎｃｒｅａｓｉｎｇｌｙ　ｓｈｏｒｔａｇｅ　ｏｆ　ｗａｔｅｒ　ｒｅｓｏｕｒｃｅｓ，ｉｔｓ　ｅｖａｐｏｒａｔｉｏｎ　ｉｓ　ｔｈｅ　ｃｏｒｅ　ｏｆ　ｅｖａｐｏｒａｔｉｏｎ　ｃｒｙｓｔａｌｌｉｚａｔｉｏｎ　ｔｅｃｈｎｏｌｏｇｙ　ｆｏｒ　ｔｈｅ　ｈｉｇｈ　ｓａｌｔ　

２６　新疆化工　２０１　１年第２期　片状工业硫化钠的提纯工艺摸索　摆玉龙　（新疆化工设计研究院，乌鲁木齐８３０００６）　摘要：高纯度无水硫化钠是合成聚苯硫醚（ＰＰＳ）树脂的主要原料之一，近年来聚苯硫醚（ＰＰＳ）的　广泛应用，为高纯度无水硫化钠打开了广阔的市场空间。针对市场需求，摸索出了一套将片状　工业硫化钠进一步提纯的工艺条件。实验以市售红色片状硫化钠为原料真空下进行蒸发浓缩，　最佳工艺条件为：结晶前硫化钠质量分数约为３０％，结晶温度６５℃，结晶时间２ｈ，离心分离。　所得硫化钠晶体颗粒均匀，质量稳定，杂质含量低。　关键词：工业硫化钠；提纯；聚苯硫醚　１　前言　我国是硫化钠生产大国，年生产规模己达１００　万ｔ，不论规模和产量都居世界首位，９０％以上的　产品都是采用高温煤还原芒硝法生产的。由于生　产技术的制约，产品档次欠佳，多为含量在６０％　左右的低档工业硫化钠【¨。高纯度的无水硫化钠　是合成高性能特种］一程塑料聚苯硫醚（ＰＰＳ）的优　质原料之一，而目前中国高质量的无水硫化钠市　场几乎是空白。根据中国一些ＰＰＳ树脂生产企业　和相关科研院所专家的要求，无水硫化钠质量应　满足ｗ（Ｎａ２Ｓ）＞＿９２％，ｗｅｎａ２Ｓ２０３＋Ｎａ２ＳＯ３）＜３．Ｏ　的　要求。　２实验部分　２．Ｉ　主要原料　红色片状硫化钠（精河县中鑫化Ｊ　科技有限　公司）；试剂氢氧化钡（西安试剂厂）。　２．２主要仪器　加热磁力搅拌器，旋转蒸发仪，循环水式真空　泵，离心过滤机，一般实验室玻璃仪器等。　２．３实验原理　根据硫化钠的溶解度曲线可矢ｕ，硫化钠溶液　在很宽的浓度范围和温度范同内都能结晶，从而　形成带有不同结晶水的品体口１。当温度小于５０＂Ｃ　时，硫化钠结品得Ｎａ２Ｓ・９Ｈ２Ｏ品体；当温度在　４９．９＂Ｃ～９９．７＂Ｃ时，硫化钠结品得Ｎａ２　Ｓ・５．５Ｈ２Ｏ晶　体；当温度大于９９．７℃时，得到含水较低的晶体，　如Ｎａ２Ｓ・２．５Ｈ２Ｏ品体。因此，要制得质量好、产　量高的品体且生产过程易于操作选择最佳的结品　条件是关键。　２．４实验方法　称取一定量的试剂氢氧化钡，用适量的蒸馏　水溶解，再向溶液中加入一定量硫化钠片碱，在　加热磁力搅拌器上适当加热并搅拌，使得片碱都　溶解，过滤除去不溶物，将枣红色清液放入旋转　蒸发仪中蒸发到一定浓度，旋转状态下降温，待　降至一定温度后保温结品１～３ｈ，然后采用离心过　滤机进行周液分离。　３结果与讨论　３．１氢氧化钡加入量的选择　本实验采取蒸发前加入适量氢氧化钡的方　法，与试液中的ＳＯ４　，ＣＯ３　，ＳＯ３２’，￥２０３２－等　杂质离子生成沉淀，然后过滤除去，从而降低杂　质含量，将硫化钠溶液精制，氢氧化钡的加入比　例不同，对最终产品的影响不同。　３．２结晶时Ｎａ２Ｓ溶液最佳质量分数控制　
