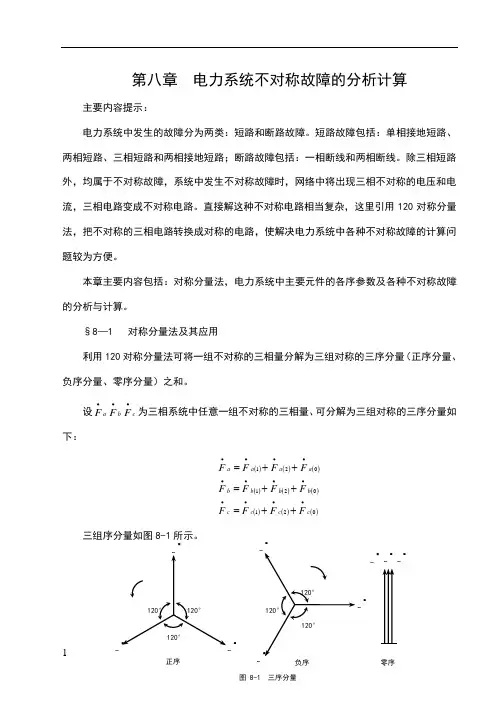

1 第八章 电力系统不对称故障的分析计算
主要内容提示：
电力系统中发生的故障分为两类：短路和断路故障。短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。
本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。
§8—1 对称分量法及其应用
利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。
设cbaFFF•••为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下：
021021021ccccbbbbaaaaFFFFFFFFFFFF••••••••••••
三组序分量如图8-1所示。
图 8-1 三序分量 F ·零序 F ·F ·120° 120° 120°
正序 F ·F ·F ·ω 120°
120°
120°
负序 F ·F ·F ·ω
2
正序分量： 1aF•、1bF•、1cF•三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a→b→c，在电机内部产生正转磁场，这就是正序分量。此正序分量为一平衡的三相系统，因此有：111cbaFFF•••=0。
负序分量：2aF•、2bF•、2cF•三相的负序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相反，达到最大值的顺序a→c→b，在电机内部产生反转磁场，这就是负序分量。此负序分量为一平衡的三相系统，因此有：222cbaFFF•••=0。
第八章 电力系统不对称故障的分析计算
主要内容提示：
电力系统中发生的故障分为两类：短路和断路故障。短路故障包括：单相接地短路、两相短路、三相短路和两相接地短路；断路故障包括：一相断线和两相断线。除三相短路外，均属于不对称故障，系统中发生不对称故障时，网络中将出现三相不对称的电压和电流，三相电路变成不对称电路。直接解这种不对称电路相当复杂，这里引用120对称分量法，把不对称的三相电路转换成对称的电路，使解决电力系统中各种不对称故障的计算问题较为方便。
本章主要内容包括：对称分量法，电力系统中主要元件的各序参数及各种不对称故障的分析与计算。
§8—1 对称分量法及其应用
利用120对称分量法可将一组不对称的三相量分解为三组对称的三序分量（正序分量、负序分量、零序分量）之和。
设cbaFFF•••为三相系统中任意一组不对称的三相量、可分解为三组对称的三序分量如下：
021021021ccccbbbbaaaaFFFFFFFFFFFF••••••••••••
三组序分量如图8-1所示。
正序分量： 1aF•、1bF•、1cF•三相的正序分量大小相等，彼此相位互差120°，与系统正常对称运行方式下的相序相同，达到最大值的顺序a→b→c，在电机内部产生正转磁场，这就是正序分量。此正序分量为一平衡的三相系统，因此有：111cbaFFF•••=0。
负序分量：2aF•、2bF•、2cF•三相的负序分量大小相等，彼此相位互差120°，与系图 8-1 三序分量 Fc(0) ·零序 Fb(0) ·Fa(0) ·120° 120° 120°
正序 Fb(1) ·Fa(1) ·Fc(1) ·ω 120°
120°
120°
负序 Fa(2) ·Fc(2) ·Fb(2) ·ω 统正常对称运行方式下的相序相反，达到最大值的顺序a→c→b，在电机内部产生反转磁场，这就是负序分量。此负序分量为一平衡的三相系统，因此有：222cbaFFF•••=0。
