上海市闵行区马桥镇81号地块
(二期)
人
防
工
程
模
板
专
项
施
工
方
案
编制单位:江苏竑成建设集团有限公司日期:2017年04月

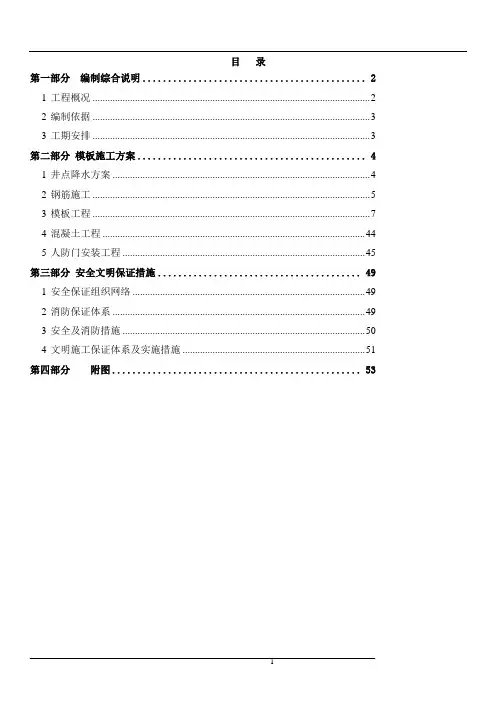

目录
一、工程概况
本工程地下车库人防面积1998m2,设计使用年限50年,建筑层高,平时功能为地下汽车库,战时功能为附建式甲类防空地下室,防护等级为核6级常6级,共划分为1个防护单位、4个抗爆单元,人员掩蔽体防化等级为丙级。整个人防地下室由防护单元、密闭通道、扩散室、除尘室、滤毒室、进风机房、滤毒室、防毒通道、简易洗消间、排风竖井、汽车坡道组成。各单元、房间之间,各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门。
本工程绝对标高采用吴淞高程,相对标高±相当于绝对标高。人防车库层高3850mm,顶板厚250mm,临空墙厚有300mm、250mm、200mm三种,梁截面尺寸详见梁截面统计表。
、高大模板概况
本工程地下车库(含人防)部分梁施工总荷载大于15KN/M2、集中线荷载大于20KN/M2,根据“危险性较大的分部分项工程安全管理办法[建质[2009]87号文]”规定该部分梁模板支撑体系需要进行专家论证。
地下车库(人防区域)梁统计如下:
据上表可知,截面为600X700、600X900、400X1500、600X1200、600X1650需进行专家论证。
二、编制依据
1、人防施工图纸
2、人防施工组织设计
3、广联达施工安全设施计算软件
4、《建筑结构荷载规范》(GB50009-2012)
5、《建筑地面工程施工及验收规范》(GB50209-2002)
6、《混凝土结构设计规范》GB50010-2010
7、《混凝土结构工程施工质量验收规范》(GB50204-2011)
8、《混凝土结构工程施工规范》(GB50666-2011)
9、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)
10、《建筑工程施工质量验收统一标准》GB50300-2013
11、《建筑施工安全检查标准》JGJ59—2011
12、《建筑施工模板安全技术规范》JGJ162-2008
13、上海市规范《钢管扣件式模板垂直支撑系统安全技术规程》(DG/TJ08-16-2011)
三、施工准备与施工工艺
、技术准备
1、熟悉设计图纸、规范和图集,进行图纸会审,对图纸中存在的问题同设计洽商,尽量将问题消灭在施工前;
2、模板支架施工前必须制定专项方案,并组织专家论证,保证其技术可靠和使用安全。经专家论证和技术审查批准后方可实施。
3、进行三级技术交底。在正式施工前进行逐级技术交底,即技术负责人→管理人员→施工班组长→操作工人,交底内容及要求包括工程概况、进度质量目标、施工部署、技术操作要领及注意事项、安全防护、成品保护等。
4、进入现场的脚手架构配件,使用前应对其质量进行复检。
5、构配件应按品种、规格分类设置在堆料区内或码放在专用架上,清点好数量备用;脚手架堆放场地排水应畅通,不得有积水。
、设备、物资准备
根据本工程的特点以及施工工期、质量和安全要求,在选择模板方案时,充分考虑以下几点:
1、模板及其支架的结构设计,力求做到结构要安全可靠,造价经济合理;
2、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。
3、选用材料时,力求做到常见通用、可周转利用,便于保养维修;
4、结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收;
5、综合以上几点,模板及模板支架的搭设,还必须符合JCJ59-2011检查标准要求,要符合文明标化工地的有关标准。
结合以上模板及模板支架设计原则,同时结合本工程的实际情况,综合考虑了以往的施工经验,本工程采用以下模板系统方案:
采用Φ48×扣件式钢管搭设成满堂支撑架,并作为梁板、楼板的模板支撑体系。整体支撑体系主要包括的构件:双向(纵、横)横杆、立杆、直角扣件、旋转扣件、剪刀撑等梁板模板材料选择12mm厚红色模板,规格为1830×915×12,并在木工车间制作施工现场组拼,背楞选用50×100木枋。模板应满足强度、刚度和稳定性要求,尽可能做到表面平整,阴阳角统一整齐。
为保证模板工程施工的正常进行,现场内必须提前作好各项物资、设备等准备;模板工程施工主要设备及物资准备参见下表:
且上述材料需符合下述要求:
1、钢管应符合现行国家标准《直缝电焊钢管》GB/T13793中规定的Q235普通钢管要求,并应符合现行国家标准《碳素结构钢》GB/T700中的Q235A级钢的规定。不得使用有严重锈蚀、弯曲压扁机裂纹的钢管。
2、钢管扣件应符合现行国家标准《钢管脚手架扣件》GB15831的规定。
3、木材材质标准应符合现行国家标准《木结构设计规范》GB50005的规定。不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。
4、木胶合板板材表面应平整光滑,具有防水、耐磨、耐酸碱的保护膜,并应有保温性能好、易脱模和可两面使用等特点,应符合国家现行标准《混凝土模板用胶合板》ZBB70006的规定。
、劳动力准备
为保证质量与工期的情况下,工程有条不紊的进行,模板工程主要劳动力需用计划见下表。
主要劳动力需用计划表
注:表中劳动力人数仅作施工准备用,根据施工进度和现场实际情况增减。
、施工工艺
模板工程施工流程如下图所示:
四、各部位模板施工方法
.人防车库外墙模板
临空墙双面支模部位
模板采用12厚1830×915木夹板,φ48×钢管间距150mm使用作竖楞,φ48×的双钢管
