电缆绝缘电阻值

电缆绝缘电阻值不应小于10mω 参考标准

电缆绝缘电阻值不应小于10mΩ是一个非常重要的参考标准，在电力系统和电气设备中发挥着关键作用。在本文中，我们将从多个角度探讨这一主题，从基本概念和原理开始，逐步深入，让您对这一标准有一个全面、深刻的理解。

1. 电缆绝缘电阻值的含义

我们需要了解电缆绝缘电阻值的含义。电缆绝缘电阻值是指电缆绝缘材料对电流的阻碍能力，通常用欧姆（Ω）表示。它是衡量电缆绝缘材料是否完好以及能否有效地隔离导体的重要参数。而按照标准规定，电缆绝缘电阻值不应小于10mΩ，这也意味着电缆绝缘材料的性能必须达到一定水平，以确保电气设备的安全运行。

2. 电缆绝缘电阻值的重要性

接下来，让我们探讨一下电缆绝缘电阻值的重要性。在电力系统和电气设备中，绝缘材料的性能直接关系到设备的安全性和可靠性。如果电缆的绝缘材料性能不达标，就会出现绝缘破坏、漏电和短路等问题，严重时甚至会引发火灾和安全事故。电缆绝缘电阻值不应小于10mΩ这一标准的制定，是为了保障电力系统和电气设备的安全运行，具有非常重要的意义。

3. 标准制定的背景和依据

我们来探讨一下电缆绝缘电阻值不应小于10mΩ这一标准制定的背景和依据。这一标准是基于对电缆绝缘材料的物理特性和工作环境的深入研究和实践经验总结而制定的。通过大量的试验和实验，专家们发现，只有当电缆绝缘电阻值达到一定数值时，电缆才能在不同的工作环境和工作条件下保持良好的绝缘性能，防止绝缘老化和绝缘破坏，确保电气设备的安全运行。电缆绝缘电阻值不应小于10mΩ这一标准是经过充分论证和实践验证的，具有科学性和合理性。

4. 个人观点和理解

从本人的角度来看，电缆绝缘电阻值不应小于10mΩ这一标准的制定是非常必要和合理的。随着电力系统的不断发展和设备的不断更新，对绝缘材料的要求也越来越高。而电缆绝缘电阻值不应小于10mΩ这一标准的制定，正是为了适应这一发展趋势，提高电缆绝缘材料的质量和性能。只有当电缆绝缘电阻值达到一定水平时，电缆才能在复杂的工作环境和恶劣的工作条件下保持良好的绝缘性能，从而确保电力系统和电气设备的安全运行。

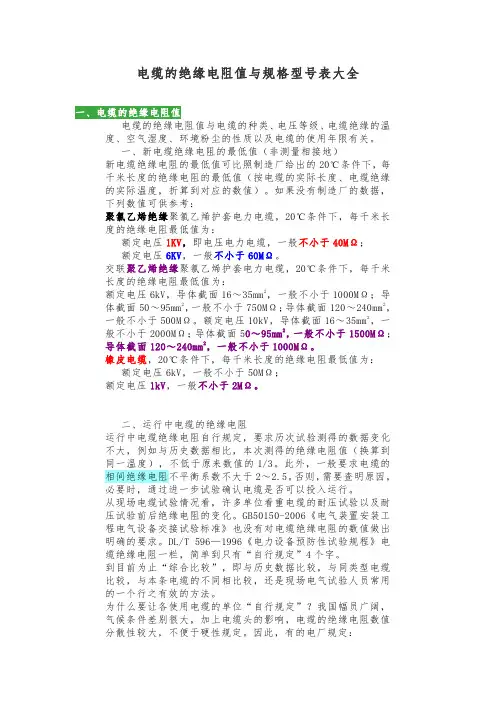

电缆的绝缘电阻值与规格型号表大全

电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温

度、空气湿度、环境粉尘的性质以及电缆的使用年限有关。

一、新电缆绝缘电阻的最低值（非测量相接地）

新电缆绝缘电阻的最低值可比照制造厂给出的20℃条件下，每

千米长度的绝缘电阻的最低值（按电缆的实际长度、电缆绝缘

的实际温度，折算到对应的数值）。如果没有制造厂的数据，

下列数值可供参考：

聚氯乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米长

度的绝缘电阻最低值为：

额定电压1KV，即电压电力电缆，一般不小于40MΩ；

额定电压6KV，一般不小于60MΩ。

交联聚乙烯绝缘聚氯乙烯护套电力电缆，20℃条件下，每千米

长度的绝缘电阻最低值为：

额定电压6kV，导体截面16～35mm2，一般不小于1000MΩ；导

体截面50～95mm2，一般不小于750MΩ；导体截面120～240mm2，

一般不小于500MΩ。额定电压10kV，导体截面16～35mm2，一

般不小于2000MΩ；导体截面50～95mm2，一般不小于1500MΩ；

导体截面120～240mm2，一般不小于1000MΩ。

橡皮电缆，20℃条件下，每千米长度的绝缘电阻最低值为：

额定电压6kV，一般不小于50MΩ；

额定电压1kV，一般不小于2MΩ。

二、运行中电缆的绝缘电阻

运行中电缆绝缘电阻自行规定，要求历次试验测得的数据变化

不大，例如与历史数据相比，本次测得的绝缘电阻值（换算到

同一温度），不低于原来数值的1/3。此外，一般要求电缆的

相间绝缘电阻不平衡系数不大于2～2.5。否则，需要查明原因，

必要时，通过进一步试验确认电缆是否可以投入运行。

从现场电缆试验情况看，许多单位看重电缆的耐压试验以及耐

压试验前后绝缘电阻的变化。GB50150-2006《电气装置安装工

程电气设备交接试验标准》也没有对电缆绝缘电阻的数值做出

明确的要求。DL/T596—1996《电力设备预防性试验规程》电

缆绝缘电阻一栏，简单到只有“自行规定”4个字。

序号 测量对象 测量部位 电动工具类别 绝缘电阻值实测值 外观情况 结论检测人备注

1台式钻床带电零件与外壳之间

2台式砂轮机带电零件与外壳之间

3高压清洗机带电零件与外壳之间

4空气压缩机带电零件与外壳之间

5电锤带电零件与外壳之间

6电镐带电零件与外壳之间

7电钻带电零件与外壳之间

8角磨机带电零件与外壳之间

9热风枪带电零件与外壳之间

10热熔胶枪带电零件与外壳之间

11PPr热熔机带电零件与外壳之间

12开槽机带电零件与外壳之间

13电动扳手带电零件与外壳之间

14电烙铁带电零件与外壳之间

15吹吸风机带电零件与外壳之间

16充电式手电钻带电零件与外壳之间检测时间：巨野山水水泥有限公司

手持电动工具绝缘电阻值测量记录表工具所属部门：机电车间注：1、绝缘电阻值用500兆欧表测量。 2、外观情况要求检查：（1）电源线是否用护套软线，长度是否超过6米，是否有接头或破损（2）电动工具的防护罩、盖及手柄是否完好 （3）电动工具的开关是否灵敏、是否破损、规格是否与负载匹配。 3、电动工具绝缘等级：Ⅰ类电动工具大于2兆欧；Ⅱ类电动工具大于7兆欧； Ⅲ类电动工具大于1兆欧

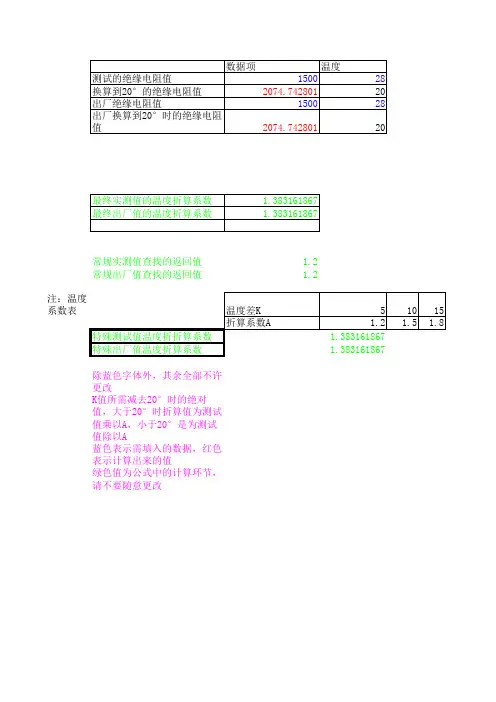

数据项温度

测试的绝缘电阻值150028

换算到20°的绝缘电阻值2074.74280120出厂绝缘电阻值150028

出厂换算到20°时的绝缘电阻

值2074.74280120

最终实测值的温度折算系数1.383161867

最终出厂值的温度折算系数1.383161867

常规实测值查找的返回值1.2

常规出厂值查找的返回值1.2

注：温度

系数表温度差K51015

折算系数A1.21.51.8

特殊测试值温度折折算系数1.383161867

特殊出厂值温度折算系数1.383161867

除蓝色字体外，其余全部不许

更改

K值所需减去20°时的绝对

值，大于20°时折算值为测试

值乘以A，小于20°是为测试

值除以A

蓝色表示需填入的数据，红色

表示计算出来的值

绿色值为公式中的计算环节，

请不要随意更改

202530354045505560

2.32.83.44.15.16.27.59.211.2
