法兰闸阀型号尺寸对照表

法兰闸阀型号尺寸对照表是一个重要的工具，它可以帮助工程师和设计师在选择和使用法兰闸阀时做出正确的决策。

下面是这个对照表的要点：

型号：每个法兰闸阀都有一个唯一的型号，这个型号通常由一系列字母和数字组成。这些字母和数字通常表示阀门的设计、材料、尺寸、压力等级和其他重要特性。例如，一些常见的型号可能包括Z41H-16C、Z941H-16C等。

尺寸：法兰闸阀的尺寸通常用英寸（如1/2、3/4、1、1/2等）或毫米（如DN10、DN20、DN50等）来表示。尺寸决定了阀门能够通过的最大和最小流体流量。

压力等级：法兰闸阀的压力等级通常用磅级（如150#、300#、600#等）或兆帕（如1.0、1.6、2.5等）来表示。压力等级决定了阀门能够承受的最大压力。

材质：法兰闸阀的材质可以是多种金属，如碳钢、不锈钢、合金钢等，也可以是非金属材料，如聚四氟乙烯、橡胶等。不同的材质适用于不同的流体和环境条件。

连接方式：法兰闸阀可以通过各种方式连接，如法兰连接、对焊连接、承插焊连接等。连接方式的选择取决于应用需求和管道配置。

操作方式：法兰闸阀的操作方式有多种，如手动、电动、气动等。操作方式的选择取决于应用需求和可用的能源类型。

应用领域：法兰闸阀可以应用于各种领域，如石油化工、电力、水处理、食品和医药等。每个领域都有其特定的使用要求和限制，因此在选择阀门时需要考虑这些因素。

总的来说，法兰闸阀型号尺寸对照表提供了一个方便的工具，可以帮助工程师和设计师在选择和使用阀门时做出正确的决策。在选择阀门时，需要考虑型号、尺寸、压力等级、材质、连接方式、操作方式和应用领域等多个因素。

合集下载

阀门法兰尺寸表

阀门法兰尺寸表

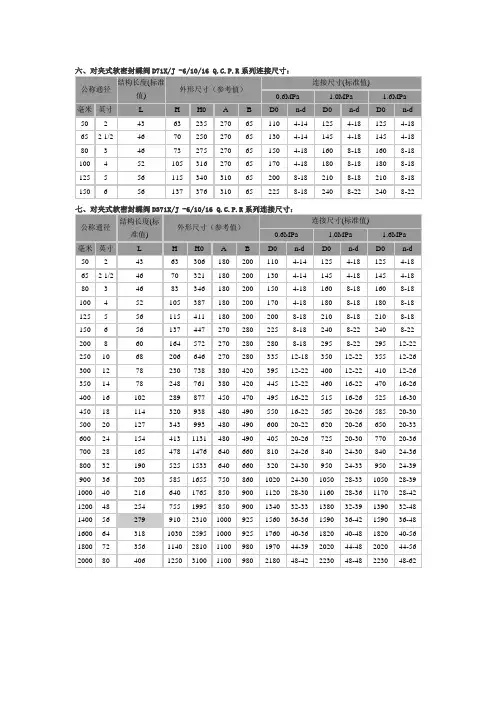

六、对夹式软密封蝶阀D71X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径 结构长度(标准值) 外形尺寸（参考值） 连接尺寸(标准值)

0.6MPa 1.0MPa 1.6MPa

毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d

50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18

65 2 1/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18

80 3 46 73 275 270 65 150 4-18 160 8-18 160 8-18

100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18

125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18

150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22

七、对夹式软密封蝶阀D371X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径 结构长度(标准值) 外形尺寸（参考值） 连接尺寸(标准值)

0.6MPa 1.0MPa 1.6MPa

毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d

50 2 43 63 306 180 200 110 4-14 125 4-18 125 4-18

65 2 1/2 46 70 321 180 200 130 4-14 145 4-18 145 4-18

80 3 46 83 346 180 200 150 4-18 160 8-18 160 8-18

100 4 52 105 387 180 200 170 4-18 180 8-18 180 8-18

125 5 56 115 411 180 200 200 8-18 210 8-18 210 8-18

工业级法兰尺寸对照表

工业级法兰尺寸对照表

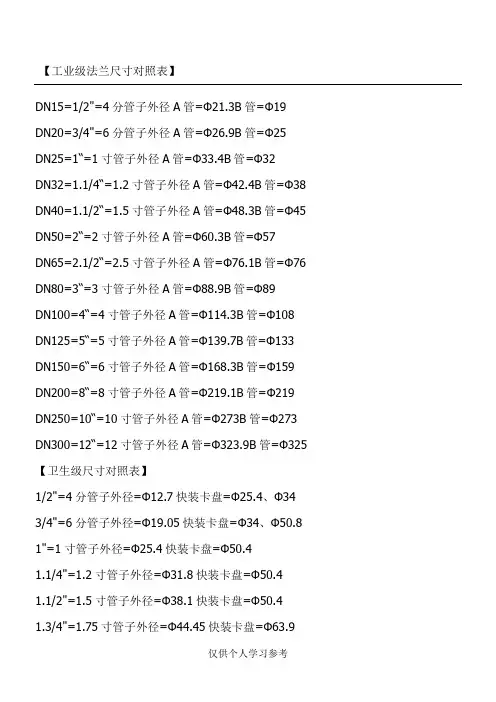

仅供个人学习参考 【工业级法兰尺寸对照表】

DN15=1/2"=4分管子外径A管=Φ21.3B管=Φ19

DN20=3/4"=6分管子外径A管=Φ26.9B管=Φ25

DN25=1“=1寸管子外径A管=Φ33.4B管=Φ32

DN32=1.1/4“=1.2寸管子外径A管=Φ42.4B管=Φ38

DN40=1.1/2“=1.5寸管子外径A管=Φ48.3B管=Φ45

DN50=2“=2寸管子外径A管=Φ60.3B管=Φ57

DN65=2.1/2“=2.5寸管子外径A管=Φ76.1B管=Φ76

DN80=3“=3寸管子外径A管=Φ88.9B管=Φ89

DN100=4“=4寸管子外径A管=Φ114.3B管=Φ108

DN125=5“=5寸管子外径A管=Φ139.7B管=Φ133

DN150=6“=6寸管子外径A管=Φ168.3B管=Φ159

DN200=8“=8寸管子外径A管=Φ219.1B管=Φ219

DN250=10“=10寸管子外径A管=Φ273B管=Φ273

DN300=12“=12寸管子外径A管=Φ323.9B管=Φ325

【卫生级尺寸对照表】

1/2"=4分管子外径=Φ12.7快装卡盘=Φ25.4、Φ34

3/4"=6分管子外径=Φ19.05快装卡盘=Φ34、Φ50.8

1"=1寸管子外径=Φ25.4快装卡盘=Φ50.4

1.1/4"=1.2寸管子外径=Φ31.8快装卡盘=Φ50.4

1.1/2"=1.5寸管子外径=Φ38.1快装卡盘=Φ50.4

1.3/4"=1.75寸管子外径=Φ44.45快装卡盘=Φ63.9

仅供个人学习参考 2"=2寸管子外径=Φ50.8快装卡盘=Φ63.9

2.1/2"=2.5寸管子外径=Φ63.5快装卡盘=Φ77.4

3"=3寸管子外径=Φ76.2快装卡盘=Φ90.9

3.1/2"=3寸管子外径=Φ88.9快装卡盘=Φ106

4"=4寸管子外径=Φ101.6快装卡盘=Φ119.1

蝶阀_法兰尺寸

蝶阀_法兰尺寸

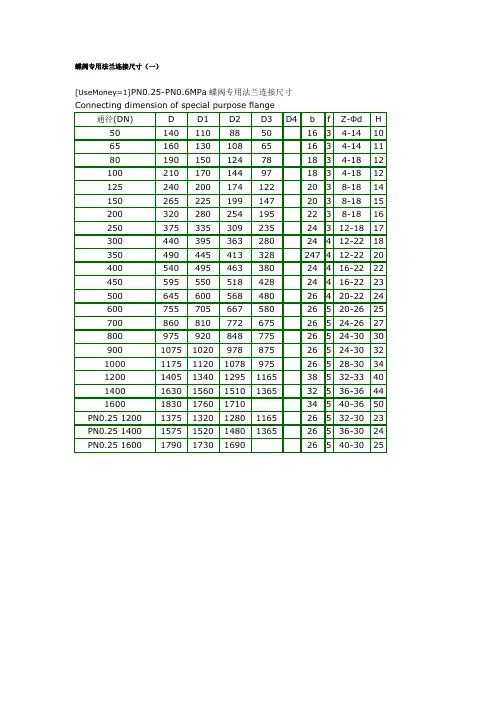

蝶阀专用法兰连接尺寸（一）

[UseMoney=1]PN0.25-PN0.6MPa蝶阀专用法兰连接尺寸

Connecting dimension of special purpose flange

通径(DN) D D1 D2 D3 D4 b f Z-Φd H

50 140 110 88 50 16 3 4-14 10

65 160 130 108 65 16 3 4-14 11

80 190 150 124 78 18 3 4-18 12

100 210 170 144 97 18 3 4-18 12

125 240 200 174 122 20 3 8-18 14

150 265 225 199 147 20 3 8-18 15

200 320 280 254 195 22 3 8-18 16

250 375 335 309 235 24 3 12-18 17

300 440 395 363 280 24 4 12-22 18

350 490 445 413 328 247 4 12-22 20

400 540 495 463 380 24 4 16-22 22

450 595 550 518 428 24 4 16-22 23

500 645 600 568 480 26 4 20-22 24

600 755 705 667 580 26 5 20-26 25

700 860 810 772 675 26 5 24-26 27

800 975 920 848 775 26 5 24-30 30

900 1075 1020 978 875 26 5 24-30 32

1000 1175 1120 1078 975 26 5 28-30 34

1200 1405 1340 1295 1165 38 5 32-33 40

1400 1630 1560 1510 1365 32 5 36-36 44

蝶阀法兰尺寸

蝶阀法兰尺寸

实用标准文案

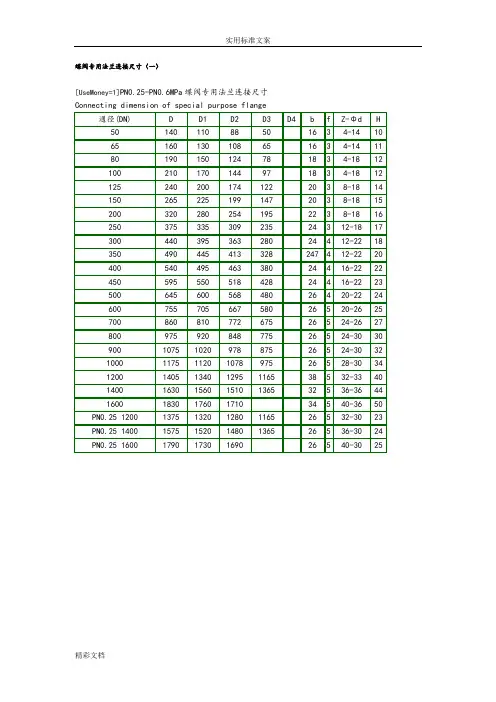

精彩文档 蝶阀专用法兰连接尺寸（一）

[UseMoney=1]PN0.25-PN0.6MPa蝶阀专用法兰连接尺寸

Connecting dimension of special purpose flange

通径(DN) D D1 D2 D3 D4 b f Z-Φd H

50 140 110 88 50 16 3 4-14 10

65 160 130 108 65 16 3 4-14 11

80 190 150 124 78 18 3 4-18 12

100 210 170 144 97 18 3 4-18 12

125 240 200 174 122 20 3 8-18 14

150 265 225 199 147 20 3 8-18 15

200 320 280 254 195 22 3 8-18 16

250 375 335 309 235 24 3 12-18 17

300 440 395 363 280 24 4 12-22 18

350 490 445 413 328 247 4 12-22 20

400 540 495 463 380 24 4 16-22 22

450 595 550 518 428 24 4 16-22 23

500 645 600 568 480 26 4 20-22 24

600 755 705 667 580 26 5 20-26 25

700 860 810 772 675 26 5 24-26 27

800 975 920 848 775 26 5 24-30 30

900 1075 1020 978 875 26 5 24-30 32

1000 1175 1120 1078 975 26 5 28-30 34

1200 1405 1340 1295 1165 38 5 32-33 40

1400 1630 1560 1510 1365 32 5 36-36 44
