管壳式换热器讲义

管壳式换热器装配图

xxxxxxx化学工程学院化工专业课程设计成绩卧室容器设计0.075:1Ⅰ2019670000000鞍座Ⅱ6000.4750.70.530.77400220180370400400400400变换气半水煤气Q245R10.85110545000.670.97偏差为接管法兰标准abcdPN10 DN150 HG/T 20592密封面型式变换气进口平面平面平面平面PN10 DN150 HG/T 20592变换气出口PN10 DN125 HG/T 20592PN10 DN125 HG/T 20592半水煤气进口半水煤气出口2Q245R2Q245R2 Q245R拉杆Ø1062022022Q245R228888Q345R缠绕垫片2右管板δ=4492664312022026.32Q245R3030abcd2821.37000000000000

管壳式换热器 GB151讲义

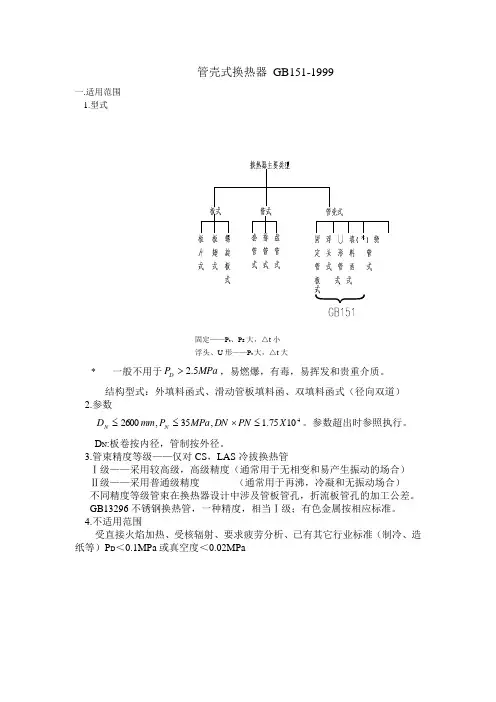

管壳式换热器 GB151-1999

一.适用范围

1.型式

固定——Pt、PS大，△t小

浮头、U形——Pt大，△t大

 一般不用于MPaPD5.2，易燃爆，有毒，易挥发和贵重介质。

结构型式：外填料函式、滑动管板填料函、双填料函式（径向双道）

2.参数

41075.1,35,2600XPNDNMPaPmmDNN。参数超出时参照执行。

DN:板卷按内径，管制按外径。

3.管束精度等级——仅对CS，LAS冷拔换热管

Ⅰ级——采用较高级，高级精度（通常用于无相变和易产生振动的场合）

Ⅱ级——采用普通级精度（通常用于再沸，冷凝和无振动场合）

不同精度等级管束在换热器设计中涉及管板管孔，折流板管孔的加工公差。

GB13296不锈钢换热管，一种精度，相当Ⅰ级；有色金属按相应标准。

4.不适用范围

受直接火焰加热、受核辐射、要求疲劳分析、已有其它行业标准（制冷、造纸等）PD＜0.1MPa或真空度＜0.02MPa

+

二．引用标准

1. 压力容器安全技术监察规程——监察范围，类别划分等

按管、壳程的各自条件划类，以其中类别高的为准，制造技术可分别要求。

壳程容积不扣除换热管占据容积计，管程容积=管箱容积+换热管内部容积。壳程容积=内径截面积X管板内侧间长度。

2. GB150-1998《钢制压力容器》——设计界限、载荷、材料及许用应力、各受压元件的结构和强度计算。

3.有关材料标准。管材、板材、锻件等

4.有关零部件标准。封头、法兰（容器法兰、管法兰）紧固件、垫片、膨胀节、支座等

三．设计参数

1. 有关定义同GB150

2. 设计压力Mpa

分别按管、壳程设计压力，并取最苛刻的压力组合（一侧为零或真空）。

管板压差设计仅适用确能保证管、壳程同时升降压，如1）自换热 2）Pt Ps均较高，操作又能绝对保证同时升降压。

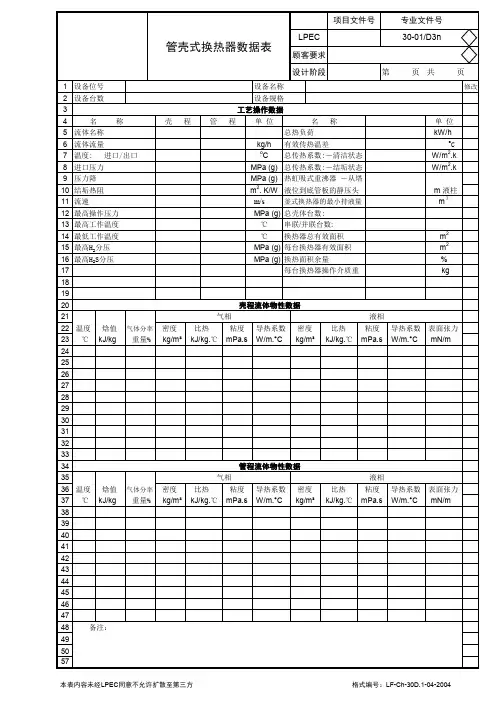

管壳式换热器数据表

第页共页1设备位号设备名称修改2设备台数设备规格3工艺操作数据4名称壳程管程单位名称单位5流体名称总热负荷kW/h6流体流量kg/h有效传热温差oC7温度: 进口/出口oC总传热系数:－清洁状态W/m2.k8进口压力MPa (g)总传热系数:－结垢状态W/m2.k9压力降MPa (g)热虹吸式重沸器－从塔10结垢热阻m2. K/W液位到底管板的静压头m 液柱11流速m/s釜式换热器的最小持液量m３12最高操作压力MPa (g)总壳体台数:13最高工作温度℃串联/并联台数:14最低工作温度℃换热器总有效面积m215最高H2分压MPa (g)每台换热器有效面积m216最高H2S分压MPa (g)换热面积余量%17每台换热器操作介质重kg181920壳程流体物性数据21气相液相22 温度焓值气体分率密度比热粘度导热系数密度比热粘度导热系数表面张力23℃ kJ/kg 重量% kg/m³ kJ/kg.℃ mPa.s W/m.°C kg/m³ kJ/kg.℃ mPa.s W/m.°C mN/m2425262728293031323334管程流体物性数据35气相液相36 温度焓值气体分率密度比热粘度导热系数密度比热粘度导热系数表面张力37℃ kJ/kg 重量% kg/m³ kJ/kg.℃ mPa.s W/m.°C kg/m³ kJ/kg.℃ mPa.s W/m.°C mN/m3839404142434445464748备注：495057管壳式换热器数据表专业文件号LPEC30-01/D3n项目文件号顾客要求设计阶段

本表内容未经LPEC同意不允许扩散至第三方格式编号：LF-Ch-30D.1-04-2004 第页共页管壳式换热器数据表专业文件号LPEC30-01/D3n项目文件号顾客要求设计阶段1 结构参数2热流体位置管程壳程管子形式: 光管翅片管螺纹管3壳体内径mm折流板形式: 单弓形双弓形环盘形4管束布管限定圆直径mm折流板切口方位:横向竖向45°5管程数/壳程数折流板切口尺寸:%直径6壳体方位水平垂直其它折流板中心间距mm7管子数/台第一块折流板间距mm8管子外径(光管)mm9管壁厚度mm折流板数量10管子长度(直管段)mm旁路挡板对数11管间距mm壳程入口设防冲挡板否？设不设12管子排列形式 30° 60° 90° 45°是否需要清洁处理管程壳程13141516开口说明17压力公称直径开口外伸高度18PN（Mpa)DN（mm)（mm)191管程入口202管程出口213壳程入口224壳程出口23524252627282930313233343536373839404142434445464748495051法兰型式备注编号名称数量接管等级
