UV光解处理废气原理

UV光解是一种利用紫外光在固体、液体、气体中产生活性自由基（例如氢和羟基自由基）进而将其分解成无害物质或低毒物质的技术。它在废气处理中被广泛应用，特别是在无线电电子、印刷、制药、化工等行业。

在UV光解处理废气中，主要原理包括以下几个方面：

1.原理介绍：光解过程中需要紫外光、光催化剂和氧气作用在一起，形成一系列活性自由基，这些自由基具有较高的氧化还原能力，能够对废气中的污染物进行氧化、降解等反应，最终将其转化为无害物质。

2.紫外光：UV光解过程中使用的紫外光一般为波长在200-400纳米之间的光线，其能量足以激发光催化剂上的电子从基态跃迁至激发态，产生活性自由基。

3.光催化剂：光催化剂是指在UV光照射下能够吸收能量并转化成活性自由基的材料，常见的催化剂包括二氧化钛（TiO2）和二氧化硅（SiO2）等。当废气通过光催化剂时，光催化剂表面的激发态电子被UV光激发为活性自由基，从而使废气中的污染物发生光解反应。

4.活性自由基：在UV光解过程中，光催化剂激发态的电子通过与废气中的分子发生反应，形成活性自由基。这些活性自由基具有强氧化能力，能够与废气中的污染物发生氧化反应，将其转化为无害的物质或低毒物质。

5.反应机理：通过紫外光解废气的反应机理比较复杂，涉及到氧化、降解、还原等多种反应。典型的反应过程包括：活性自由基与废气中的有机分子发生氧化反应，将其分解为低分子化合物；活性自由基与废气中的无机物质发生还原反应，将其转化为无害物质。 总之，UV光解废气处理通过利用紫外光催化剂分解废气中的污染物，将其转化为无害物质或低毒物质。UV光解技术具有高效、无需添加化学药剂、无二次污染等优点，因而被广泛应用于废气处理领域。不过，UV光解处理废气还存在一些难点，如光催化剂的选择、UV光源的稳定性等问题，需要进一步研究和改进。

合集下载

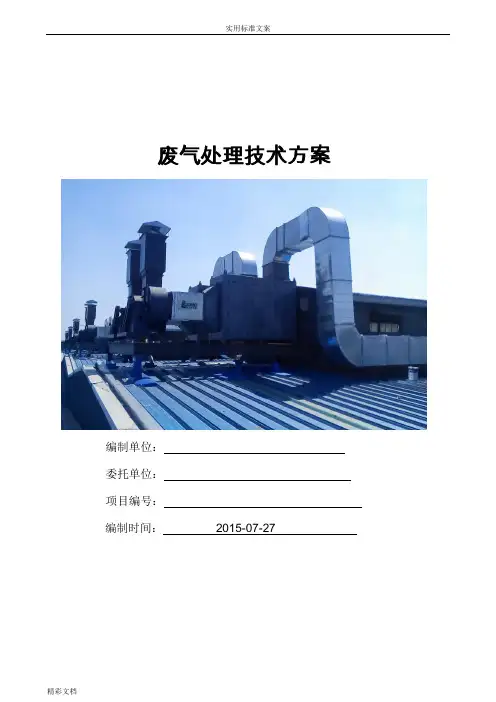

废气处理喷淋UV汇总情况

废气处理喷淋UV汇总情况

实用标准文案

精彩文档

废气处理技术方案

编制单位：

委托单位：

项目编号：

编制时间： 2015-07-27

实用标准文案

精彩文档 目录

一、 公司简介 ........................................................................................................................................................... 3

二、项目概况 ............................................................................................................................................................. 3

2.1 项目基本情况 ......................................................................................................................................................... 3

2.2 废气成份 ................................................................................................................................................................. 3

UV喷漆废气处理..

UV喷漆废气处理..

浙江工贸有限公司涂VOC装废气净化项目设计方案

1

UV涂装喷漆VOC废气净化项目

设 计 方 案

上海润鸣环保科技有限公司

2016年9月

浙江工贸有限公司涂VOC装废气净化项目设计方案

2 1 总 论

1.1 关于大气有机污染物排放标准的介绍

目前我国大气污染状况非常严重，“雾霾”、“PM2.5”已成为人们日常生活关注的焦点。据专家研究，在雾霾的成因中，有机废气污染物的贡献率高达20%左右.在我国目前执行的《大气污染物综合排放标准》（GB16297-1996）中，工业废气中的各类有机污染物以非甲烷总烃浓度（相当于废气污染物中有机污染物成份的总量）作为排放标准的基本监测、考核标准，其排放标准浓度为120mg/m3。

为了控制并扭转目前我国急剧恶化的大气污染状况，已执行近20年之久的排放标准显然已不能解决现实问题，因此各地纷纷制定要求更严的地方标准，大幅提高非甲烷总烃的排放标准。天津已将其提高至60mg/m3，上海将于近期提高至80mg/m3，而作为环保工作领先于全国的浙江省，近期也必将提高非甲烷总烃的排放标准。

1.2 项目概况及工艺特点

1.2.1项目概况

UV现有5套喷台, (其中喷漆喷台3套)，光固化烘道一条。根据实际情况，我公司设计喷涂废气VOC净化处理系统。UV漆主要组成成分是光敏树脂、光敏剂、交联单体、溶剂、助剂。

1.2.2工艺特点

喷涂废气治理分二块，1.液态的漆雾；2.气态的VOC;液态的漆雾含量颗粒物，并有黏性，不解决漆雾，后面的VOC处理设备就容易堵塞。与常规相比，由我公司研发涂装VOC废气净化技术具有下述特点：

----彻底解决漆雾粘附近喷台，风机叶轮和排风管道管壁的问题，为后续处理提供基本础条件；

UV光解处理VOCs的理论计算

UV光解处理VOCs的理论计算

真空紫外灯VUV 波能量键键能 KJ/mol波长 nm能量 kj/mol

C-C345.6185647

C=C607254328

C≡C829

C-O352以降解甲苯为例：甲苯包括一个苯环，一个碳碳单键

C=O724C7H8键

C-H414苯环键能

O-H463C-C键能

O=O491C-H

风量 m3/h

2018年元月浓度 mg/m3

编制处理后达到 mg/m3

董工差值

物质质量 g

分子量 g/mol

摩尔数 mol

理论最低所需能量 kj

所需灯管数：185nm

254nm

差值

偏差有机物的键能表

1mol甲苯完全转化为CO2和H2O需要

光电转化效率 η灯管功率w释放能量 w1kw=3600kj

9%15013.548.6Kj

35%15052.5189Kj

包括一个苯环，一个碳碳单键和三个碳氢键）。

数量键能

12866kj/mol

1345.6kj/mol

3414kj/mol

14453.6kj/mol

10000m3/h

100mg/m3

20mg/m3

80mg/m3

800g

92.14g/mol

8.68mol

38668.11kj

914422.6kj

18234398kj

152.48626kj

0.39%结论：

理论研究表明，简单的

用，能量达不大，且过

要求。

简单的UV设备对处理有机物几乎没有作

，且过风速度太快，反应时间也达不到

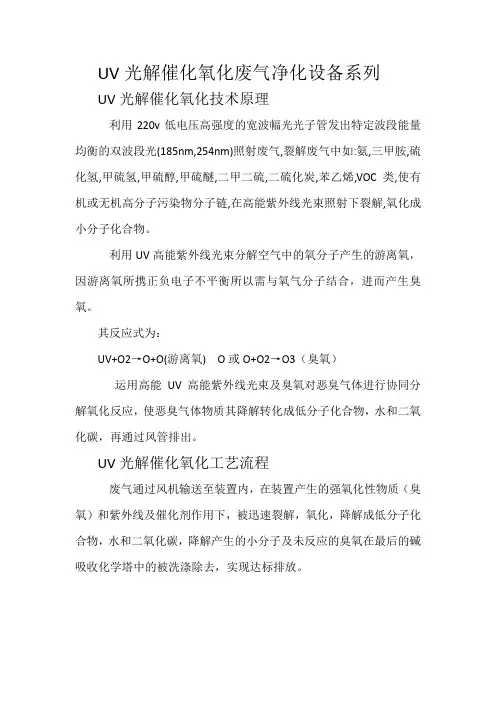

UV光解废气净化设备

UV光解废气净化设备

UV光解催化氧化废气净化设备系列

UV光解催化氧化技术原理

利用220v低电压高强度的宽波幅光光子管发出特定波段能量均衡的双波段光(185nm,254nm)照射废气,裂解废气中如:氨,三甲胺,硫化氢,甲硫氢,甲硫醇,甲硫醚,二甲二硫,二硫化炭,苯乙烯,VOC类,使有机或无机高分子污染物分子链,在高能紫外线光束照射下裂解,氧化成小分子化合物。

利用UV高能紫外线光束分解空气中的氧分子产生的游离氧，因游离氧所携正负电子不平衡所以需与氧气分子结合，进而产生臭氧。

其反应式为：

UV+O2→O+O(游离氧) O或O+O2→O3（臭氧）

运用高能UV高能紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物，水和二氧化碳，再通过风管排出。

UV光解催化氧化工艺流程

废气通过风机输送至装置内，在装置产生的强氧化性物质（臭氧）和紫外线及催化剂作用下，被迅速裂解，氧化，降解成低分子化合物，水和二氧化碳，降解产生的小分子及未反应的臭氧在最后的碱吸收化学塔中的被洗涤除去，实现达标排放。

UV光解催化氧化装置

装置为固定式全封闭箱体结构，由装置壳体，紫外线灯管，催化剂，电气控制部分组成。

型号参数 YWT-UVC-250 YWT-UVC-500 YWT-UVC-1000 YWT-UVC-1500 YWT-UVC-2000 YWT-UVC-3000 YWT-UVC-4000 YWT-UVC-5000 处理风量（m³/h） 2500 5000 10000 15000 20000 30000 40000 50000

功率（KW） 0.75-3 1.5-6 3.0-12

4.5-18 6-24.0 9-36 12-48 15-60

压损（Pa） ≤300

试用浓度范围（mg/m³） 臭气浓度≤10000，VOCS=1000

UV光解催化氧化技术适用范围

各类化工企业，包括医疗，喷涂喷漆，橡胶，印染，食品等；
