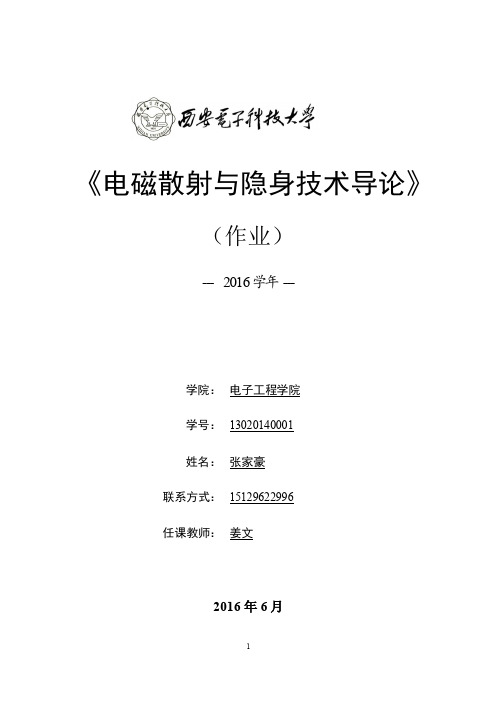

电磁散射与隐身技术导论课程报告10
- 格式:doc
- 大小:154.50 KB
- 文档页数:10
电磁波隐身技术的科学原理与应用研究隐身技术一直是科幻小说、电影中的想象对象,如今已经在现实中实现。
隐身技术是指通过技术手段,掩盖某个目标的存在感,使其不被探测到或被识别出来。
其中电磁波隐身技术是目前应用最广泛、发展最迅速的一种隐身技术。
本文将从科学原理和应用研究两方面分析电磁波隐身技术。
科学原理电磁波隐身技术的基础是电磁波的物理特性。
电磁波是指电场和磁场在空间中传播的波动现象,可以分为多种频率段,其中包括雷达波、红外线、可见光线等等。
雷达波是一种使用非常广泛的电磁波,雷达设备通过发射电磁波,然后接收反射回来的波,以此来探测目标的位置、距离和大小。
电磁波隐身技术的基本思路是将目标发射回来的电磁波与周围环境发出的电磁波混合在一起,使目标“隐身”。
这就需要掩盖目标的反射特性,以在雷达或其他电磁波发射器面前掩盖目标存在的事实。
目前流行的电磁波隐身技术主要有两种:一种是吸波材料,另一种是电磁波干扰。
吸波材料是一种表面感生导电层覆盖在高阻抗介质的材料,通过材料本身吸收掉进入其中的电磁波,从而实现隐身的目的。
这种材料能够吸收掉多种频率不同的电磁波,从而可以应用在不同的频率段。
电磁波干扰是通过发射干扰电磁波来干扰雷达设备,使设备无法得到目标的反射信号。
这种方法能够干扰雷达设备的探测,以及导航和通信系统的正常运行。
应用研究电磁波隐身技术在多个领域都有应用。
其中最广泛的应用是在军事领域。
在军事领域中,隐身技术不仅可以应用于战斗机、轰炸机等飞行器的制造,还可以应用于潜艇、舰船等海军设备的制造。
在地面军事设备方面,隐身技术也可以应用于坦克、装甲车等。
除了军事领域,隐身技术还可以在商业和民用领域中应用。
在航空航天领域,隐身技术可以提高飞机的作战能力和突防能力。
在消费电子产品中,如智能手机等,隐身技术也可以用于提高设备在无线网络上的安全性和隐私保护。
在医疗领域中,隐身技术也可以发挥重要作用。
磁共振成像(MRI)技术就是一种使用隐身技术的医疗诊断技术。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电磁场与无线技术班级: 021061学号: 02106020姓名:赖贤军电子邮件: 92065436@日期: 2013 年 06 月成绩:指导教师:姜文电磁波隐身技术的研究隐形技术(stealth technology)俗称隐身技术,精确的术语应该是“低可探测技术”(low-observable technology)。
即通过研究利用各种不同的技术手法来改变己方目标的可探测性信息特征,最大程度地降低被对方探测系统发现的概率,使己方目标以及己方的武器装备不被敌方的探测系统发现和探测到。
1.隐身技术及其历史背景现代无线电技术和雷达探测系统的迅速发展极大地提高了战争中的搜索、跟踪目标的能力,传统的作战武器所受到的威胁愈来愈严重。
隐身技术作为提高武器系统生存、突防以及纵深打击能力的有效手段已经成为集陆、海、空、天、电、磁六维一体的立体化现代战争中最为重要、最为有效的突防战术技术手段并受到世界各国的高度重视。
隐身技术(又称目标特征信号控制技术)是通过控制武器系统的信号特征使其难以被发现、识别和跟踪打击的技术。
它是针对探测技术而言的,在兵器研制过程中设法降低其可探测性,使之不易被敌方发现、跟踪和攻击的专门技术。
简言之隐身就是使敌方的各种探测系统(如雷达等)发现不了我方的飞机,无法实施拦截和攻击。
早在第二次世界大战期间,美国便开始使用隐身技术以减少飞机被敌方雷达发现的概率。
当前电磁波隐身的研究重点是雷达隐身技术和红外隐身技术。
由于在未来战争中雷达仍将是探测目标的最可靠手段,因此隐身技术研究以目标的雷达特征信号控制为重点,同时展开红外、声、视频等其它特征信号控制的研究工作,最后向多功能、高性能的隐身方向发展。
2.隐身技术的工作原理隐身技术的主要就是反雷达探测。
雷达是一种利用无线电波发现目标并测定其他位置的装置。
雷达的问世使人类的探测技术和能力跨上了新的台阶,同时也向反探测技术提出了新的挑战。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:班级:学号:姓名:电子邮件:日期:成绩:指导教师:现代飞机隐身措施隐身技术是一种把自己隐藏在暗处,在敌方不易察觉的情况下,对敌方实施突然打击的自我防护技术。
实现战场军事装备隐身化的技术措施多种多样,主要有外形隐身措施、电子隐身措施、红外隐身措施、视频隐身和声频隐身措施等。
电子隐身就是我们通常所说得雷达隐身,以雷达反射信号最小为目的;红外隐身顾名思义就是使红外反射信号最小,现在已应用的如F-22的二元喷口就可以大大减小红外反射信号;视频隐身通常是用各种迷彩色来完成的;声频隐身的关键是减小发动机的噪音,这对低空飞行器非常重要。
在现代战争中,空中打击的威力已不可估量,它直接影响着整个战争的进程。
但是随着雷达探测、红外探测等技术的日益提高,飞机的生存正受到致命威胁。
上世纪八十年代,超低空飞行曾被认为是飞机实施突防的一种有效手段。
许多人大概不会忘记,20世纪80年代,超低空飞行的小型飞机居然搞得一些国家的防空系统风声鹤唳、防不胜防。
其中最为著名的就是“鲁斯特事件”。
“鲁斯特事件”的经过大概是这样的:1987年5月13日,西德19岁青年鲁斯特驾驶着一架塞斯纳-172轻型飞机从芬兰起飞,然后在苏联领空做了整整的4个多小时的超低空飞行,最后竟神不知鬼不觉地突然出现在莫斯科红场上。
为了防止这种超低空突防,许多国家纷纷研制了预警机,地面探测雷达被搬到了天上(预警机上),这使得飞机利用地面雷达盲区实施超低空突防的可能性变得越来越小。
现在,各种各样探测飞机的遥感设备已经出现,最主要的有四类,分别为雷达、红外、声波和光学系统,其中,雷达探测占60%,红外探测占30%,声波与光学等其它探测占10%左右。
那么,面对如此众多的探测手段,现代飞机如何实现有效打击对方,同时又不被敌方发现呢?这就要求飞机必须采用更为高明的隐身技术。
一、主要隐身措施概述由于当前飞机受到的主要威胁来自雷达探测装置和红外探测装置,因此,隐身技术多应用在这两个方面,飞机的隐身能力常用飞机的散射特性和辐射特性来衡量。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电子信息工程班级:学号:姓名:电子邮件:日期:成绩:指导教师:姜文现代飞机隐身的秘密1991年1月17日凌晨,伊拉克首都巴格达的人们还处在香甜的睡梦中,几架外形奇特、颜色漆黑的飞机从基地起飞以后,悄无声息地进入伊拉克的领空,并突然出现在巴格达的上空,向着位于市中心的通讯大楼投下了精确制导的激光制导炸弹,四十五分钟以后,巴格达的空袭警报才响起。
成功完成这次空袭任务的神秘飞机便是美国空军鼎鼎大名的隐形飞机F-117.F-117早在1989年12月美国入侵巴拿马战争中就已经使用过,直到这次海湾战争才充分体现了隐形飞机的军事价值:战争期间,设防严密的巴格达市内95% 的目标都是由F-117在夜间进行轰炸的,并且在执行任务的过程中没有损失一架F-117 .这所有的一切都归功于F-117所采用的隐身(或隐形)技术。
隐身技术的专业定义是:在飞机研制过程中设法降低其可探测性,使之不易被敌方发现、跟踪和攻击的专门技术,当前的研究重点是雷达隐身技术和红外隐身技术。
简言之,隐身就是使敌方的各种探测系统(如雷达等)发现不了我方的飞机,无法实施拦截和攻击。
早在第二次世界大战中,美国便开始使用隐身技术来减少飞机被敌方雷达发现的可能。
雷达散射截面(RCS)的概念雷达隐身技术就是飞机雷达散射截面的减缩技术,因而准确分析、计算和测量飞机的雷达散射截面就是整个飞机隐身设计的基础。
雷达散射截面也成为飞机隐身设计中最为重要的概念,其英文为Radar cross section,缩写就是我们常见的RCS。
雷达散射截面是度量目标在雷达波照射下所产生的回波强度的一种物理量。
从直观的角度来讲,任何目标的RCS都可以用一个各向均匀辐射的等效反射器的投影面积来定义,这个等效反射器与被定义目标在接收方向单位立体角内具有相同的回波功率。
角形结构和凹腔结构RCS散射最强在讨论如何减缩RCS之前,首先要分析飞机目标RCS的构成和强度。
一、实验目的1. 了解电磁散射的基本原理和规律;2. 掌握电磁散射实验的基本操作方法;3. 通过实验验证电磁散射理论,加深对电磁波传播特性的理解。
二、实验原理电磁散射是指电磁波在传播过程中遇到物体时,部分电磁波能量被物体吸收、反射、折射或散射的现象。
根据散射体的不同,电磁散射可分为自由空间散射和介质散射。
本实验主要研究自由空间散射现象。
自由空间散射的散射截面与散射体的形状、尺寸和电磁波的频率等因素有关。
当散射体尺寸远小于电磁波的波长时,散射现象可近似为衍射;当散射体尺寸与电磁波波长相当或更大时,散射现象可近似为几何光学散射。
本实验采用菲涅耳近似方法,将散射问题简化为二维问题,通过模拟散射体对电磁波的散射效果,研究散射截面与散射体参数之间的关系。
三、实验仪器与设备1. 电磁波发射源:用于产生特定频率的电磁波;2. 电磁波接收器:用于接收散射后的电磁波;3. 计算机及软件:用于处理实验数据,绘制散射截面曲线;4. 实验平台:用于搭建散射实验系统。
四、实验内容与步骤1. 实验准备:搭建实验平台,连接电磁波发射源、接收器和计算机;2. 实验参数设置:根据实验要求设置电磁波的频率、散射体的形状、尺寸等参数;3. 实验数据采集:启动实验系统,调整实验参数,记录散射后的电磁波强度;4. 数据处理:将采集到的实验数据导入计算机,进行数据处理和分析;5. 结果分析:绘制散射截面曲线,分析散射截面与散射体参数之间的关系。
五、实验结果与分析1. 实验数据采集:本实验采集了不同散射体形状、尺寸和电磁波频率下的散射截面数据;2. 数据处理:将实验数据导入计算机,进行数据处理和分析,得到散射截面曲线;3. 结果分析:(1)散射截面随散射体尺寸的变化:当散射体尺寸远小于电磁波波长时,散射截面随着散射体尺寸的增大而增大;当散射体尺寸与电磁波波长相当或更大时,散射截面趋于饱和,变化不大;(2)散射截面随电磁波频率的变化:散射截面随着电磁波频率的增大而增大;(3)散射截面随散射体形状的变化:散射体形状对散射截面有一定影响,具体关系需根据实验数据进行详细分析。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电子信息工程班级: 0211XX学号: *****XXX姓名: XXX电子邮件:日期: 2014 年 06 月成绩:指导教师:关于坦克的散射来源及隐身措施手段一.坦克的散射来源1.坦克的几何建模坦克是一种地面特殊武器,具有良好的装甲保护和炮火攻击能力。
其外型多为不规则体,各类坦克形状有差异,下面来分析研究归类为用以下不同部件与部件的不同构型进行几何造型。
(1)炮塔炮塔是最具不同类型特点的坦克特征部件,主要可分为以下几种不同形状。
①曲面体炮塔,类似于球冠形曲面,常用三次B样条曲面生成,主要参数为底缘曲线、顶曲线、主要截面曲线。
②圆台型炮塔,形状比较规则,主要参数为下圆直径、顶圆直径、圆台高度。
③多面体炮塔,没有规定形状,主要根据所设计各平面块组成的多面体生成,参数为各平面体边缘直线段三维端点的确定。
④炮塔的附属件,如顶窗(有平面型、圆台型),主要参数为顶窗盖形状底缘与炮塔主体的相贯曲线的确定。
(2)车体车体多数为边缘与纵向轴线垂直的多面体组成,不同类型主要区别是底面有平面和曲面之分。
车体前多位锐角装甲,并有挡浪板,由多面体生成,参数取决于直线段。
曲面底面可用三次B样条曲面生成。
(3)轮系轮系为驱动履带的轮,有主动轮与从动轮之分,主要参数为各轮中心位置、轮直径、轮外端面凹形状、减重孔直径与位置。
主动轮还需与对轮齿造型。
(4)履带履带是坦克中形状比较特殊的部件,主要是确定履带单元件形状和履带曲线链形状。
履带单元件又有几种:齿条型履带,形状多半不规则的内外齿状组合体,齿形可用多面体与二次曲面近似生成。
履带链曲线形状用圆弧与直线段生成,尤其重要的是确定每一个履带单元块相对于链曲线的法向安装位置,以便对履带单元块旋转适当角度与中心定位。
(5)翼板翼板即车体两侧护罩履带轮系的板型件,分为曲面罩板型和平板组合板型。
(6)主炮主炮为安装在炮塔的主炮管,其形状为多段圆管和圆台组合,只要确定各段端面圆直径,就很容易生成,注意生成的主炮构型,通常与车体有一相对角度,作角度旋转,则得到主炮在空间的三维形状。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电子信息工程班级:学号:姓名:电子邮件:日期:成绩:指导教师:典型外形隐身飞机及其电磁散射特性在现代军事领域中,隐身技术和反隐身技术是重中之重,研究隐身和反隐身技术就要研究目标的电磁散射特性。
雷达散射截面(RCS)是评价目标散射特征的最基本参数之一,其计算和测量的研究具有重要意义。
计算方法有解析方法,精确预估技术和高频近似方法等。
根据测量方式的不同,可以分为远场测量、近场测量和紧缩场测量。
远场测量在室外进行,虽然能直接得到目标RCS,但是条件难以满足(满足远场条件时,被测目标与天线间的距离非常大),相比之下,在微波暗室中进行的近场测量由于采用缩比测量的方法更容易满足测试条件。
相对于紧缩场测量,近场测量的精度更高,成本也有所降低,于是近场测量越来越成为研究的一个重点。
近场测试到的雷达回波信号并不是工程中所关心的RCS,而如何由近场测量数据得到目标RCS,则是必须要解决的问题。
在常用的雷达隐身技术中,外形隐身技术和雷达吸波材料技术是迄今降低RCS的最为有效方法。
有一种说法是外形设计对隐身飞行器隐身性能的贡献占2/3,材料占1/3。
可见这两种隐身技术的重要。
外形隐身技术的实质是将目标的强反射结构转换为弱反射结构,即通过修改目标形状,可以在一定角域内显著减少其RCS。
在新式武器系统的设计和研制过程中,这是最为有效和首先应当采用的隐身途径。
但形状的选择不仅决定于RCS减缩,而且决定于空气动力学性能及其他要求,最佳的形状是使飞行器的综合性能尽可能完善。
通常,首先要求雷达截面的逐步逼近和对某一选择形状的空气动力学性能的推断,然后再通过实验测试来加以验证。
如果最终的形状结构不满足RCS 要求,则可通过有选择地使用吸波材料来作进一步改进。
另一方面,从外形隐身技术的机理来讲,某个角度范围内RCS的减缩必然伴随着另外一些角域内RCS的增加。
因此,外形隐身技术的首要条件是要确定威胁区域。
关于隐身技术的研究报告隐身技术研究报告一、简介隐身技术是一项非常具有挑战性的技术,旨在使物体在光学、声学、雷达等多个传感器系统的探测下减少或消除目标物体的信息发射与反射,从而使其能够在环境中实现隐身状态。
隐身技术主要应用于军事领域,能够提高作战单位的存活能力和有效作战能力。
本报告将对隐身技术的研究进行系统的介绍和分析。
二、背景在现代战争中,探测和打击敌方目标是至关重要的。
因此,减少自身被敌方探测和打击的可能性,具有重要的战略意义。
传统的隐身技术主要是通过减少目标物体在雷达和红外传感器系统中的反射、辐射,从而降低探测的可能性。
然而,随着技术的发展,探测手段越来越多样化,对隐身技术提出了更高的要求。
三、主要研究内容1.隐身技术的基本原理隐身技术主要通过降低目标物体的雷达截面积、红外辐射、声学信号等方面来实现。
其中,雷达隐身主要采用吸波材料、几何形状设计、复合涂层和电磁波控制等方法;红外隐身主要采用隔热保护、热辐射控制等方法;声学隐身主要采用减振、消音、声学隔离等方法。
2.隐身技术在航空器上的应用隐身技术在航空器上的应用是最为广泛的,其中以隐身战机最具代表性。
隐身战机主要通过设计特殊的外形和使用吸波涂层等手段,减小雷达截面积和红外辐射,使战机具备较高的隐身性能。
3.隐身技术在舰船上的应用对于舰船来说,隐身性能主要体现在减少雷达截面积和声学特征。
船体的形状设计和使用吸波材料是减小雷达截面积的主要手段,而减振和隔音技术是减小声学特征的主要手段。
4.隐身技术在地面装备上的应用地面装备的隐身技术主要通过减小雷达截面积和红外辐射来实现。
几何形状设计和隔热保护是减小雷达截面积的主要手段,而热辐射控制则是减小红外辐射的主要手段。
四、未来发展趋势1.多维度隐身技术目前的隐身技术主要集中在雷达、红外和声学等方面,未来的发展趋势将是在多个传感器系统上实现隐身。
例如,对于电子战系统的探测和攻击,需要进一步研究和应用电磁波控制等技术,实现全频段的隐身。
考研专业课资料电磁兼容与电磁隐身技术考研专业课资料:电磁兼容与电磁隐身技术电磁兼容与电磁隐身技术是现代通信与电子工程领域中的重要研究方向,它们的发展不仅影响着电子设备的正常运行,还在军事领域具有重要意义。
本文将介绍电磁兼容与电磁隐身技术的基本概念、原理与应用,并探讨其在考研专业课中的重要性。
一、电磁兼容技术电磁兼容技术主要研究电子设备之间的相互兼容性,即在复杂的电磁环境中,各个电子设备之间能够正常工作,互不干扰。
在现代社会中,通信设备、雷达系统、无线电设备等电子设备的使用越来越广泛,它们之间的电磁兼容性问题日益凸显。
电磁兼容技术的研究内容主要包括电磁辐射与抗辐射、导电回路的互连与电磁屏蔽、电磁兼容测试等。
电磁兼容技术的基本原理是通过对电子设备设计和制造过程的控制,采取一系列的电磁兼容保护措施,以达到减小电磁干扰、提高电磁抗扰能力的目的。
在电磁兼容技术中,常常使用电磁屏蔽、滤波器、接地技术、电磁辐射控制等方法来提高设备的电磁兼容性能。
二、电磁隐身技术电磁隐身技术是一种通过改变物体对电磁波的反射、吸收和散射特性,从而使其在电磁波的探测和侦察中具有较小的雷达截面积,降低被发现的概率的技术。
电磁隐身技术在军事领域具有重要的战术和战略意义,可以提高军事装备的生存能力和战斗力。
电磁隐身技术的原理是通过设计和制造具有特殊结构、表面涂层材料等手段,使目标物体能够减少、转移或遮蔽对电磁波的反射,使其在雷达探测中减小雷达截面积,从而达到隐身效果。
电磁隐身技术主要涉及电磁散射理论、雷达截面积计算、隐身材料与结构设计等方面。
三、考研专业课中的重要性在考研专业课中,电磁兼容与电磁隐身技术的学习与掌握对于相关专业的学生来说具有重要意义。
首先,电磁兼容与电磁隐身技术是现代通信与电子工程的热点研究领域,掌握相关知识可以提高学生在就业市场中的竞争力。
其次,电磁兼容与电磁隐身技术在国防军事领域中的运用广泛,具有重要的战略意义,能够为国家安全和军事事业作出贡献。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电磁场与无线技术班级: 021261学号:姓名:电子邮件:日期:成绩:指导教师:姜文舰艇的红外隐身技术摘要:红外隐身技术于70年代末基本完成了基础研究和先期开发工作,并取得了突破性进展,现已由基础理论研究阶段进入实用阶段。
从80年代开始,先进国家研制的新型战舰已经广泛采用了红外隐身技术。
红外隐身就是利用屏蔽、低发射率涂料、热抑制等措施,降低目标的红外辐射强度与特性。
关键词:海面舰船红外辐射红外隐身随着军用光电技术的迅速发展,海面舰船面临着日趋严重的光电威胁与红外威胁。
各种先进的光电侦察设备和光电制导的反舰导弹,都能以其高精度使现代化的战舰难以逃脱:现代军事技术已经达到了“目标只要被发现,就能被命中;只要被命中,就能被摧毁”的水平。
因此,要提高海面舰艇的生存能力,就要降低被探测和发现的概率,这就促使舰船红外隐身技术飞速发展。
红外隐身技术经历了探索时期(60年代以前)、技术全面发展时期(60~70年代)和应用时期(80年代至今)。
光电隐身技术于70年代术基本完成了基础研究和先期开发工作,并取得了突破性进展,已由基础理沦研究阶段进入实用阶段。
从80年代开始,先进国家研制的新型战舰已经广泛采用了红外隐身技术。
红外隐身就是利用屏蔽、低反射率涂料、热抑制等措施,降低舰船的红外辐射强度与特性。
一.海面舰艇的红外辐射特性对于海面舰艇来说,燃气轮机和柴油机排放的高温废气是最强烈的红外辐射源,辐射波段在3~5um中波红外波段,这正是反舰导弹工作的波段。
近年来,工作在8~12um的红外热成像技术迅速发展,已有多种反舰导弹采用了红外成像制导技术,所以必须重视舰艇长波红外波段的红外辐射。
海面舰艇的主要红外辐射源有:排气烟流、烟囱壁、辅助的排气道、排气烟道附近表面的暖流区域,主推进系统的热终端部队、田阱和机舱区。
其中,排气烟流和可见烟道表面的辐射能在巾红外区域占全舰辐射信号的48%;而烟道表面和排气烟流的投影面积只占上层建筑和主船体的2%。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电子信息工程班级: 0210**学号: 021012**姓名:张**电子邮件: 542******@日期: 2013 年 06 月成绩:指导教师:姜文F117A的电磁散射及隐身特性研究F117A是1981年美军的世界上首架真正意义上的隐身飞机,其显著的特点就是外形奇特,表面涂敷RCS吸波材料。
这些措施大大降低了散射中心强度,给雷达探测带来困难。
计算和分析F117A的电磁散射特性,了解其隐身性能,对于反隐身技术的研究具有十分重要的意义。
下面主要从隐身飞机的外形,高低频,双基地等方向研究F117A的电磁散射特性及隐身特性。
(文中出现的数据均来自于参考文献,笔者暂时没有对F117A隐形飞机的散射特性进行实验)一、F117A外形散射特性F117A的显著特点是外形上的与众不同,如图1,图二所示。
为达到隐身的目的,F117A主要采用的设计有:图1 F117A结构三视图总体设计上,该机采用多面体结构,整机呈楔状,由多个小平面拼合而成,就连机翼及尾翼的翼型轮廓也是由几条折线构成的多边形,没有考虑到亚高声速的气动要求。
在电磁波照射下,平面的回波波峰比曲面的回波波峰窄得多,更便于利用表面的倾斜将回波波峰偏转到雷达接收不到的方向上。
●F117A翼身融为一体,采用大后掠机翼(前缘后掠角达66.5度)使主要回波避开雷达探测区;用v型尾翼代替常见的直立式立尾及水平尾翼,以消除角反射器效应。
●采用背负式进气道,用机翼遮挡仰视雷达的入射波,同时把进气口斜置,罩以网眼尺寸为1.9 3.8⨯)的屏蔽cm cm⨯ (在速度方向投影为1.5 1.5cm cm格栅,使波长10cm以上的入射波无法进入进气道而被偏转反射。
●舱罩的外形设计成与机身一致的多面体形状,并在5块平板形风挡玻璃上镀上可屏蔽雷达波的金属膜。
●消外挂物及外露挂架,将全部可投放或可发射武器及其挂架均安置在机身或机翼内的专门武器舱中。
散射理论的研究报告摘要:散射理论是物理学中的重要研究领域,涉及到电磁波、粒子、声波等在与物质相互作用时的散射现象。
本研究报告综述了散射理论的发展历程、基本原理以及应用领域,并对未来的研究方向进行了展望。
1. 引言散射理论是研究电磁波、粒子和声波等在与物质相互作用时产生的散射现象的理论框架。
散射现象广泛存在于自然界和人类工程实践中,具有重要的理论和应用价值。
2. 散射理论的发展历程散射理论的研究可以追溯到19世纪末的经典物理学时期。
当时,物理学家开始研究光在透明介质中的散射现象,并提出了经典的散射理论。
随着量子力学的发展,散射理论逐渐与量子力学相结合,形成了现代散射理论。
3. 散射理论的基本原理散射理论的基本原理包括散射截面、散射振幅、相移等。
散射截面是描述散射粒子被散射体表面击中的概率,是散射过程中的重要物理量。
散射振幅则描述了散射粒子的波函数在散射体表面上的变化。
相移是散射理论中的一个重要概念,用于描述散射波相对于入射波的相位差。
4. 散射理论的应用领域散射理论在物理学、化学、材料科学等领域具有广泛的应用。
在物理学中,散射理论被用于研究粒子物理、核物理等领域。
在化学中,散射理论被用于研究分子结构、化学反应等。
在材料科学中,散射理论被用于研究材料的结构和性质。
5. 散射理论的未来研究方向未来的散射理论研究可以从以下几个方面展开:首先,发展更加精确的散射理论模型,以应对复杂的散射系统;其次,研究散射理论与量子力学、统计物理等领域的交叉问题;最后,探索新的散射理论应用领域,如生物医学、光学通信等。
结论:散射理论是一个重要的研究领域,具有广泛的理论和应用价值。
通过深入研究散射理论的基本原理和应用,可以推动相关领域的发展,并为解决实际问题提供理论指导。
未来的研究应该注重发展更加精确的散射理论模型,并探索新的应用领域,以推动散射理论的进一步发展。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:班级:学号:姓名:电子邮件:日期:成绩:指导教师:飞机隐身的措施手段隐身技术作为一门尖端的综合军事技术,起源于第二次世界大战初期,是随着无线电技术的发展和雷达探测设备的出现而发展起来的,是现代军事上隐蔽自己,避免被敌人发现,借以增强突击能力或保护自身的重要手段。
雷达和通信设备工作时会发出电磁波,表面会反射电磁波,运转中的发动机和其他发热部件会辐射红外线,以及飞机会反射照射向它的电磁波,这样,就使武器装备与它所处;的背景形成鲜明对比,容易被敌人发现。
通过多种途径,设法尽可能减弱自身的特征信号,降低对外来电磁波、光波和红外线反射,达到与它所外的背景难以区分,从而把自已隐蔽起来,这就是电磁隐身技术。
从1936年荷兰飞利浦实验室研究并取得法国专利的第--批电磁波吸收材料算起,至今已有七十多年的历史了。
飞机的隐身主要是为了提高武器的生存和防御能力而制作的,它在军事战斗中扮演着越来越重要的角色,特别是现在的信息化时代,该项技术更是得到很多军事机构的青睐。
它作为提高武器系统生存、突防以及纵深打击能力的有效手段,已经成为集陆、海、空、天、电、磁六维一体的立体化现代战争中最为重要、最为有效的突防战术技术手段,并受到世界各国的高度重视。
一、隐身飞机的发展国外隐身技术的研究始于第二次世界大战期间,起源于德国,发展于美国,并扩展到英国、法国、俄罗斯及日本等发达国家。
迄今为止,美国已研制出10余种准隐身飞机、8种隐身飞机、12种无人驾驶隐身飞机、7种准隐身垂直、短距离起落飞机,其中F- 117A隐身战斗机、B-2A隐身轰炸机和F- 22先进战术隐身战斗机是隐身飞机家族中的杰出代表,它们均采用了不尽相同的隐身技术,代表了飞机隐身技术的不同发展阶段。
目前美国的隐身飞机技术处于国际领先地位,俄、德、法、英、瑞典、加拿大和日本等国家对隐身飞机的研究也在迅速发展中。
现役隐身“飞机中,只有F-117A和B-2A经过战争的检验,它们被证明是技术性能卓越、作战功能强大、具有超级突防能力的作战飞机。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:电子信息工程班级: 021014学号: 02101284姓名:电子邮件:日期: 2013 年 06 月 17日成绩:指导教师:姜文飞行器隐身技术研究随着现代科学技术的不断发展,针对飞行器、舰船等作战装备的探测技术日益完善。
现在,各个军事强国在本土都有强大的雷达网,空中有预警机,在太空还有战略预警系统。
这些系统通过链路构成一张强大的预警网络,对飞机,舰船甚至是导弹的生存都构成了严重的威胁。
所以,武器装备的隐身性能已经成为考量整体战斗力的重要指标。
具有隐身性的装备,既拥有了在战场上赖以生存的法宝,又使得自己在进攻中处于主动的一方,加大了攻击的突然性。
在讲究快速反应的现代战场,隐身技术已经成为决定战争胜负的关键因素。
美国等发达国家长期以来一直在研究隐形武器装备,使得隐形武器装备异军突起,一系列新型的隐形武器装备相继问世。
目前,美国已将隐形技术普遍应用于侦察、轰炸、战斗、海军舰载攻击等各种飞机上。
隐形武器的开发和应用是航空武器技术乃至整个武器技术发展的重标志。
在整个海湾战争中,F-117出动架次仅占所有作战飞机攻击架次的2%,但却完成了40%的攻击目标。
因此,伴随着隐形飞机的出现,探测隐形飞行器的雷达技术体制也将进行相应的变化。
目前,世界各国都在大力发展本国的隐身军用飞行器,美国在隐身技术的发展上起步最早,并处于世界领先水平,其中F-117战机和B-2轰炸机已在实战中显示出了优良的性能。
而紧随其后,俄罗斯的第五代战机也拥有良好的隐身性能。
此外,世界各军事大国都在进行该方面的研究,如法国研制的幻影战斗机,阿帕奇隐身导弹;日本的ASM-1型,ASM-2型反舰隐身导弹等。
隐身技术具体说来,就是尽量降低武器系统的雷达、红外、激光、电视、可见光及声音等特征信号,使敌方各种探测设备很难发现,探测和跟踪。
进21世纪,世界各军事强国已研制出自己的隐身飞行器,隐身技术的发展也进入了新的阶段。
电磁散射与隐身技术导论课程大作业报告学院:电子工程学院专业:班级:学号:姓名:电子邮件:日期:成绩:指导教师:隐身导弹的隐身手段隐身技术在现代武器装备上得到了广泛的应用,已成为世界上主要军事强国角逐的军事高科技,特别是雷达隐身技术、激光隐身技术、红外隐身技术等在导弹上得到了越来越广泛的应用。
隐身技术是改变武器装备的可探测信息特征 , 使敌方探测系统不易发现或发现距离缩短的综合性技术。
其目的在于减小和控制本身的信号特征使敌方难于早期发现 , 降低敌方识别和攻击概率 , 提高装备的生存能力和突防攻击能力。
随着遥感探测技术和制导技术的飞速发展 , 导弹的突防受到了越来越严重的威胁。
为了有效地提高导弹的生存能力和突防能力 , 以美国为首的各军事强国都在积极研究隐身技术 , 并取得了突破性进展 , 相继研制出了各种类型的隐身导弹。
一、隐身导弹的研究背景隐身导弹是通过隐身技术在导弹上的应用才得以实现,因此,隐身技术是隐身导弹的关键。
隐身技术是改变己方武器等目标的各种可探测信息特征,从而降低目标被对方探测系统发现的各种技术统称。
具体来说,隐身技术就是通过控制、降低目标的特征信号,使目标难以被发现、识别和攻击的技术。
因此,隐身技术也被称为目标特征信号控制技术。
导弹的特征信号是由其自身辐射、反射的自然或人为能量所形成的。
这种特征信号使得导弹在飞行过程中与其周围境或背景形成鲜明对比,容易被对方所识别和发现,从而受到攻击。
采用隐身技术就是为了最大限度地减弱这种特征信号,提高导弹的攻击、突防和自身的生存能力,最大限度地打击敌方和保存自己,从而大大提高作战效能。
实践证明,隐身技术的应用可以提高武器系统的总体性能,提高电子战的威力和威慑作用,同时也可以提高军事和经济效益。
目前 , 隐身技术已由研制阶段发展到实用阶段。
导弹的隐身技术主要从二个方面考虑 :一是避免对方雷达的有效探测 ;二是避免对方红外探测设备的有效探测。
这二方面的考虑在当前的导弹隐身中都得到了不同程度的体现 , 它们也是当前导弹隐身主要考虑的方面。
二、隐身导弹的手段2.1 反雷达探测隐身技术雷达是靠接收目标反射的电磁波来发现目标的。
在满足一定的虚警概率和发现概率的条件下 , 雷达的探测距离有一定范围 , 雷达隐身实际上就是通过减小探测距离来达到隐身效果的。
要减小雷达的最大作用距离 , 实现目标的雷达隐身 , 就要通过各种手段来减小目标的 RCS。
雷达隐身技术是通过减弱、抑制、吸收、偏转目标的雷达回波强度 ,降低其 RCS值 , 使其在一定范围内难以被敌方雷达识别和发现的技术。
目前 , 降低 RCS有以下几种方法 :外形隐身技术、雷达吸波材料隐身技术和电磁隐身技术等。
2.1.1 外形隐身技术在常规的隐身技术中 , 导弹外形隐身技术是迄今通过降低RCS从而降低被敌方雷达发现概率的最为有效的方法之一。
外形隐身技术发展十分迅速 , 应用十分广泛 , 目前已成为导弹隐身技术中最重要的技术途径。
它的实质就是改进导弹的几何外形将照射到导弹上的雷达波反射到其它方向 , 使其不能返回 , 从而使雷达接收机接收不到导弹反射的回波信号。
因此 , 在满足基本战术技术要求的情况下 , 要综合设计导弹的气动布局和外形 , 采取多种措施来合理设计导弹外形 , 以减小、控制或尽可能消除各种增大目标 RCS的强反射效应。
降低RCS值常用的外形设计准则主要包括 :采用翼身融合体、内倾或外倾式单、双垂尾设计等消除产生角反射器效应的外形组合 ;机 /弹体外形采用组合的三维曲度和不断改变的曲率半径 , 避免长而恒定的曲线 , 以避免仰视和俯视雷达回波 ;进气道采用 S形、内倾式或背负式等 , 合理安排进气 /排气口 , 以减弱回波强度;飞行器翼面设计中应合理调整其后掠角、展弦比、根梢比等参数, 以减少散射源和用边缘衍射代替镜面反射;采用保形设计、遮挡技术, 减少机体突出物 ;尽量缩小弹体尺寸。
通过以上外形设计 , 可将 RCS值大大降低。
据报道 , 动力装置效能没有重大突破的前提下 , 可将 RCS值减少75% ~ 90%。
美国研制的 AGM-129A先进隐身巡航导弹 , 采用光滑大曲率半径流线型弹体和外表光滑尺寸较小的翼身结合体。
导弹弹体下部扁平, 侧面为圆形, 这种形状可避免直角反射体引起的强散射 , 可消除常规导弹外形存在的弹身与弹翼 , 弹翼与平尾间的角反射器效应 , 可大幅度减小侧向散射强度, 使弹体不会形成较集中的后向散射。
前部为多面体头锥 , 由四个共点的大后掠面把大量的雷达波能量从前部偏转到其它方向 , 而不是反射回敌方雷达 , 从而消除了强反射源, 减弱了雷达波的散射强度。
尾部三个控制面可折叠成埋入式的低阻构型。
AGM-129A进气道位于弹翼后缘下的弹身腹部, 采用传统的埋入设计, 在离头部三分之二弹身处, 前端窄 , 后端随深度逐渐变宽, 雷达对进气口的探测角度范围比常规进气道小, 且进气道装有导流片 , 大大减少了发动机对雷达散射截面积的影响。
二维开缝式排气口装在翘起的尾翼下面 , 喷口放在凹陷处, 靠后弹身遮蔽, 可躲避敌方战斗机下视雷达的探测。
法国的阿帕奇隐身导弹头部采用尖点棱锥形, 头部由四个共点的大后掠面组成。
由于雷达一般探测范围在导弹水平面±30°的角度内 , 所以采用大后掠多面体能保证把大量的雷达能量从前部和左部偏转到其它方向, 而不是反射回敌方雷达, 从而避开了雷达的有效辐射;而增大后掠将增加从前面扇形区偏离出去的能量, 因此降低了敌方雷达接收机的探测概率。
尖点弹头可以减弱仰视和俯视雷达回波。
英国航空航天公司与法国马特拉公司合作研制的风暴前兆隐身巡航导弹 , 头部呈尖头棱锥形, 弹体截面呈圆角矩形 , 弹身尾端稍有收敛 , 弹翼为后向折叠的大展弦比上单翼 ,有四个尾翼, 采用埋入式进气道 , 外表使用吸波材料。
2.1.2 材料隐身技术隐身复合材料技术主要指雷达吸波材料、透波材料与导电材料的应用技术。
它利用隐身 (吸波)复合材料的特殊电磁特性,将入射的电磁波能量转化成热能而耗损掉 , 以缩减飞行器某些关键部位的雷达回波强度。
它是重要的隐身措施之一。
隐身复合材料包括涂敷性吸波材料、结构型复合吸波材料及有源吸波材料等。
目前国外广泛应用的吸波材料主要有铁氧体、石墨和碳黑等。
例如AGM-129A的弹体材料多用吸雷达波能力极强的聚合物复合结构材料, 并涂有吸波涂料, 其研制出的“超黑粉”纳米吸波材料对雷达波的吸收率高达99%。
而阿帕奇隐身导弹的弹体大部分蒙皮均采用碳纤维夹层结构, 可使大部分雷达入射波进入夹层后被泡沫材料吸收掉 ;尾翼用陶瓷吸波材料和小平面散射体使雷达波照射后产生大漫射 , 不能形成集中回波 , 吸波涂层在50 MHz~ 50 GHz 频率范围内具有良好的吸波性能 ;双垂尾翼既有助于消除横向散射波, 也可对发动机较强的红外辐射源起某种遮挡和隔热作用。
日本的 ASM-2空舰导弹在弹体和翼面上表面就涂有 2.5mm铁氧体吸波涂层 , 其涡喷发动机的某些零件使用的是陶瓷磁性材料 , 对电磁波的吸收率达到 99.2%。
吸波结构材料既可以作为受力部件, 又具有优良的电磁波吸收性能。
ASM-1 空舰导弹的弹翼和尾翼采用铁氧体玻璃钢隐身材料 , 不仅质轻, 而且强度和刚度都高。
正在开发的吸波材料有碱盐、含氰酸盐和导电聚苯胺透明吸波材料、新型吸波塑料、等离子体吸波涂料等涂层型吸波材料。
2.1.3 电磁隐身技术电磁隐身主要包括三个方面 :一是抑制导弹内部电子元器件向外辐射电磁波的可能性 ;二是采用比较隐蔽的制导方式 (如红外制导、被动雷达制导、电视制导等 ), 尽量减小导弹的电磁波辐射能量。
例如 , 美国的斯拉姆等导弹都采用红外制导技术 ,俄罗斯的Х-59М则采用电视制导 , 俄罗斯的 SS-N-22白蛉导弹既可采用被动雷达制导方式 , 又可与主动制导雷达相结合。
另外 , 通过减少末制导雷达开机暴露的时间也可以达到隐身的效果。
例如 , 俄罗斯的宝石导弹 ,末制导雷达第一次在远距离开机确定目标位置, 到近距离再次开机制导导弹攻击。
不但能有效地缩短雷达波暴露时间 , 还能提高导弹搜捕目标的能力。
2.2 红外隐身技术红外隐身技术通过降低或改变目标的红外辐射特征 , 实现低可探测性。
这可通过改进结构设计和应用红外物理原理来衰减、吸收目标的红外辐射能量, 使红外探测设备难以探测到目标。
导弹的红外辐射源主要来自发动机本身的热辐射、尾喷管喷出的高温尾焰、武器系统表面气动加热、对环境辐射的反射等。
抑制红外辐射的技术主要包括:红外外形隐身技术、红外隐身涂料技术和发动机红外抑制技术。
2.2.1 红外外形隐身技术红外外形隐身技术是指通过目标的外形设计来遮蔽红外辐射或改变红外辐射方向 , 在采用低辐射发动机的同时, 改变发动机及其喷管的外形结构 , 利用兼顾低辐射与动力要求的外形, 来大大抑制其红外辐射程度AGM-129采用二维开缝式排气口装在翘起的尾翼下面 , 喷口放在凹陷处 , 靠后弹身遮蔽红外辐射, 并在尾喷口安装鱼鳞门与旁路散热器 , 在尾喷管的扩散段安装空气冷却导流板等措施。
2.2.2 红外隐身材料技术红外隐身材料是当今较为活跃的研究领域 , 按照作用原理,红外隐身材料可分为控制比辐射率和控制温度两类。
控制比辐射率的红外隐身材料主要有涂料和薄膜两类。
涂料一般是采用具有较低发射率的涂料 , 以降低导弹的红外辐射能量, 且涂料还应具有较低的太阳能吸收率和一定隔热能力, 以免飞行器表面吸热升温, 并防止有过多热红外波段能量辐射出去。
红外隐身薄膜的优点是红外比辐射率低、厚度小、质量轻。
一般采用真空镀膜方法, 膜层厚度小于 1 μm。
分为金属膜、半导体膜、电介质膜、金属多层膜、类金刚石膜五种。
控制温度的红外隐身材料包括隔热材料、吸热材料和高比辐射率聚合物。
隔热材料可由泡沫塑料、粉末、镀金属塑料膜等组成 , 用来阻隔装备发出的热量使之难于外传 , 从而降低装备的红外辐射强度 , 有微孔结构材料和多层结构材料两类, 泡沫塑料能储存飞行器发出的热量, 镀金属塑料薄膜能有效地反射飞行器发出的红外辐射 ;吸热材料利用高焰值、高熔融热、高相变热储热材料的可逆过程 , 把热辐射源的温度—时间曲线拉平 , 有利于减少升温引起的红外辐射增强 ;高比辐射率聚合物涂层施加在气动加热升温的飞行器表面上 , 在气动加热达到的温度范围内涂层具有高的比辐射率 , 使飞行器具有最大的辐射散热能力 , 使表面温度能迅速降下来 , 而在室温则具有低的比辐射率。
对于弹道导弹, 在其再入大气层时 , 因剧烈气动加热、头部烧蚀及周围空气电离而形成的电离层尾迹能产生很强的电磁辐射 , 所以再入段气动加热是其红外隐身的重点。
