第1章单片机

第一章单片机入门知识概述1.1 单片机的发展历程单片机的应用在后PC时代得到了前所未有的发展，但对处理器的综合性能要求也越来越高。

综观单片机的发展，以应用需求为目标，市场越来越细化，充分突出以“单片”解决问题，而不像多年前以MCS51/96等处理器为中心，外扩各种接口构成各种应用系统。

单片机系统作为嵌入式系统的一部分，主要集中在中、低端应用领域（嵌入式高端应用主要由DSP、ARM、MIPS等高性能处理器构成），在这些应用中，目前也出现了一些新的需求，主要体现在以下几个方面：（1）以电池供电的应用越来越多，而且由于产品体积的限制，很多是用钮扣电池供电，要求系统功耗尽可能低，如手持式仪表、水表、玩具等。

（2）随着应用的复杂，对处理器的功能和性能要求不断提高。

既要外设丰富、功能灵活，又要有一定的运算能力，能做一些实时算法，而不仅仅做一些简单的控制。

（3）产品更新速度快，开发时间短，希望开发工具简单、廉价、功能完善。

特别是仿真工具要有延续性，能适应多种MCU，以免重复投资，增加开发费用。

（4）产品性能稳定，可靠性高，既能加密保护，又能方便升级。

1. 单片机技术的发展特点自单片机出现至今，单片机技术已走过了近20年的发展路程。

纵观20年来单片机发展历程可以看出，单片机技术的发展以微处理器(MPU)技术及超大规模集成电路技术的发展为先导，以广泛的应用领域拉动，表现出较微处理器更具个性的发展趋势。

（1）单片机寿命长这里所说的长寿命，一方面指用单片机开发的产品可以稳定可靠地工作十年、二十年，另一方面是指与微处理器相比的长寿命。

随着半导体技术的飞速发展，MPU更新换代的速度越来越快，以386、486、586为代表的MPU，很短的时间内就被淘汰出局，而传统的单片机如68HC05、8051等年龄已有20岁以上，产量仍是上升的。

这一方面是由于其对相应应用领域的适应性，另一方面是由于以该类CPU为核心，集成以更多I/O功能模块的新单片机系列层出不穷。

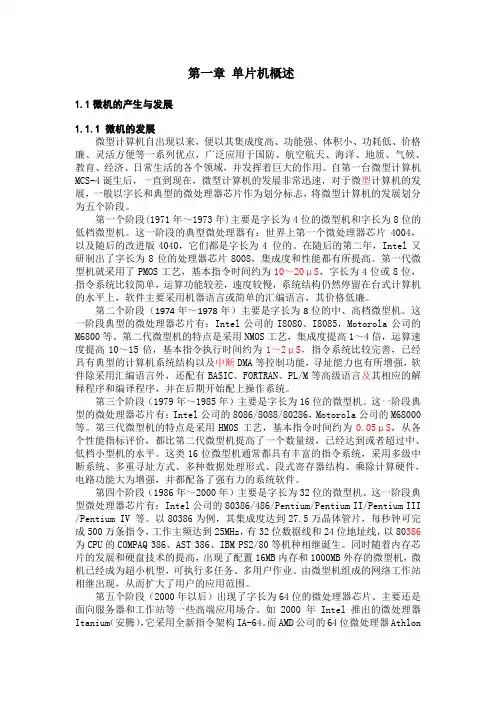

第一章单片机概述1.1微机的产生与发展1.1.1 微机的发展微型计算机自出现以来，便以其集成度高、功能强、体积小、功耗低、价格廉、灵活方便等一系列优点，广泛应用于国防、航空航天、海洋、地质、气候、教育、经济、日常生活的各个领域，并发挥着巨大的作用。

自第一台微型计算机MCS-4诞生后，一直到现在，微型计算机的发展非常迅速，对于微型计算机的发展，一般以字长和典型的微处理器芯片作为划分标志，将微型计算机的发展划分为五个阶段。

第一个阶段(1971年～1973年)主要是字长为4位的微型机和字长为8位的低档微型机。

这一阶段的典型微处理器有：世界上第一个微处理器芯片4004，以及随后的改进版4040，它们都是字长为4 位的。

在随后的第二年，Intel又研制出了字长为8位的处理器芯片8008，集成度和性能都有所提高。

第一代微型机就采用了PMOS工艺，基本指令时间约为10～20μS，字长为4位或8位，指令系统比较简单，运算功能较差，速度较慢，系统结构仍然停留在台式计算机的水平上，软件主要采用机器语言或简单的汇编语言，其价格低廉。

第二个阶段（1974年～1978年）主要是字长为8位的中、高档微型机。

这一阶段典型的微处理器芯片有：Intel公司的I8080、I8085，Motorola公司的M6800等。

第二代微型机的特点是采用NMOS工艺，集成度提高1～4倍，运算速度提高10～15倍，基本指令执行时间约为1～2μS，指令系统比较完善，已经具有典型的计算机系统结构以及中断DMA等控制功能，寻址能力也有所增强，软件除采用汇编语言外，还配有BASIC、FORTRAN、PL/M等高级语言及其相应的解释程序和编译程序，并在后期开始配上操作系统。

第三个阶段（1979年～1985年）主要是字长为16位的微型机。

这一阶段典型的微处理器芯片有：Intel公司的8086/8088/80286，Motorola公司的M68000等。

第三代微型机的特点是采用HMOS工艺，基本指令时间约为0.05μS，从各个性能指标评价，都比第二代微型机提高了一个数量级，已经达到或者超过中、低档小型机的水平。

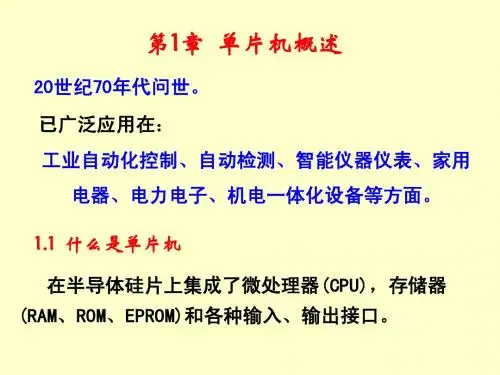

第1章 单片机概述1.1 单片机的概念1.1.1 单片机的定义单片机的全称是单片微型计算机（Single Chip Microcomputer，SCM），也称为微控制器（Micro-Controller Unit，MCU），它是将中央处理单元（Central Processing Unit，CPU）、数据存储器RAM（Random Access Memory，随机读写存储器）、程序存储器ROM（Read Only Memory，只读存储器）以及I/O（Input/Output，输入/输出）接口集成在一块芯片上，构成的一个计算机系统，其组成框图如图1.1所示。

单片机可用下面的“表达式”来表示：单片机 = MPU+ROM+RAM+I/O+功能部件图1.1 单片机的组成框图1.1.2 单片机的诞生单片机诞生于20世纪70年代末，具有代表性的事件是1976年Intel公司推出了MCS-48单片机系列的第一款产品：8048。

这款单片机在一个芯片内集成了超过17000个晶体管，包含一个CPU，1KB的EPROM（Erasable Programmable Read Only Memory，可擦可编程只读存储器），64字节的RAM，27个I/O端口和一个8位的定时器。

8048很快就成为了控制领域的工业标准，它们起初被广泛用来替代诸如洗衣机或交通灯等产品中的控制部分。

1980年，Intel公司在MCS-48的基础上推出了MCS-51系列的第一款单片机8051，这款单片机的功耗、大小和复杂程度都比8048提高了一个数量级。

8051集成了超过60000个晶体管，拥有4KB的ROM，128B的RAM，32个I/O端口，一个串行通信接口和两个16位的定时器。

经过三十多年的发展，MCS-51系列单片机已经形成了一个规模庞大、功能齐全、资源丰富的产品群。

单片机原理与应用技术·2·1.1.3 单片机的应用领域单片机在我们的日常生活和工作中无处不在、无处不有：家用电器中的微波炉、洗衣机、电饭煲、豆浆机、电子秤；住宅小区的监控系统、电梯智能化控制系统；汽车电子设备中的ABS、GPS、ESP、TPMS；医用设备中的呼吸机，各种分析仪，监护仪，病床呼叫系统；公交汽车、地铁站的IC卡读卡机、滚动显示车次和时间的LED点阵显示屏；电脑的外设，如键盘、鼠标、光驱、打印机、复印机、传真机、调制解调器；计算机网络的通信设备；智能化仪表中的万用表、示波器、逻辑分析仪；工厂流水线的智能化管理系统，成套设备中关键工作点的分布式监控系统；导弹的导航装置，飞机上的各种仪表等。

第1章 51单片机的基础知识51单片机是一种广泛应用的嵌入式微控制器，具有强大的功能和灵活性。

在学习和使用51单片机之前，了解其基础知识是至关重要的。

本章将介绍51单片机的基础知识，包括硬件结构、寄存器、指令集和编程语言。

1.1 51单片机的硬件结构51单片机的硬件结构是指其内部的组成部分和外部连接。

51单片机包含中央处理器(CPU)、存储器、输入/输出(I/O)口、定时器/计数器、串行通信口等功能模块。

这些功能模块共同协作，完成各种任务。

1.1.1 中央处理器(CPU)51单片机的中央处理器是核心部件，负责执行指令、控制程序运行和处理数据。

51单片机采用哈佛结构，将程序存储器和数据存储器分开。

它包含一个8位的累加器(A)和一个指令寄存器(IR)，用于指令的执行。

1.1.2 存储器51单片机的存储器包括程序存储器和数据存储器。

程序存储器用于存储程序指令，可以是内部存储器或外部存储器。

数据存储器用于存储程序运行中产生的数据，包括RAM和ROM。

1.1.3 输入/输出(I/O)口51单片机具有一定数量的I/O口，用于与外部设备进行数据交互。

输入口用于接收外部信号，输出口用于发送数据或控制外部设备。

它们可以是并行口或串行口，根据需要进行配置。

1.1.4 定时器/计数器定时器/计数器是51单片机的重要组成部分，用于产生定时延迟和计数脉冲。

定时器可以设置为定时模式或计数模式，定时器中断可用于实现时间控制和精确计时。

1.1.5 串行通信口串行通信口是51单片机与外部设备进行串行通信的接口，常用的有UART和SPI。

它们通过串行传输数据，实现与外部设备的数据交换和通信。

1.2 51单片机的寄存器51单片机具有一组特殊功能寄存器，用于配置和控制其各项功能。

这些寄存器负责存储和传输数据，执行各种功能操作。

常见的寄存器包括通用寄存器、状态寄存器、特殊功能寄存器等。

1.2.1 通用寄存器通用寄存器是用于存储临时数据的寄存器，包括8个存储器编号，分别为R0 - R7。
